Armazón de caja con espiga de aluminio CS289 (armazón de caja conectado con pasador)
Referencia del archivo de dibujo
Índice de dibujo
Índice de dibujo
Nombre del dibujo
Longitud

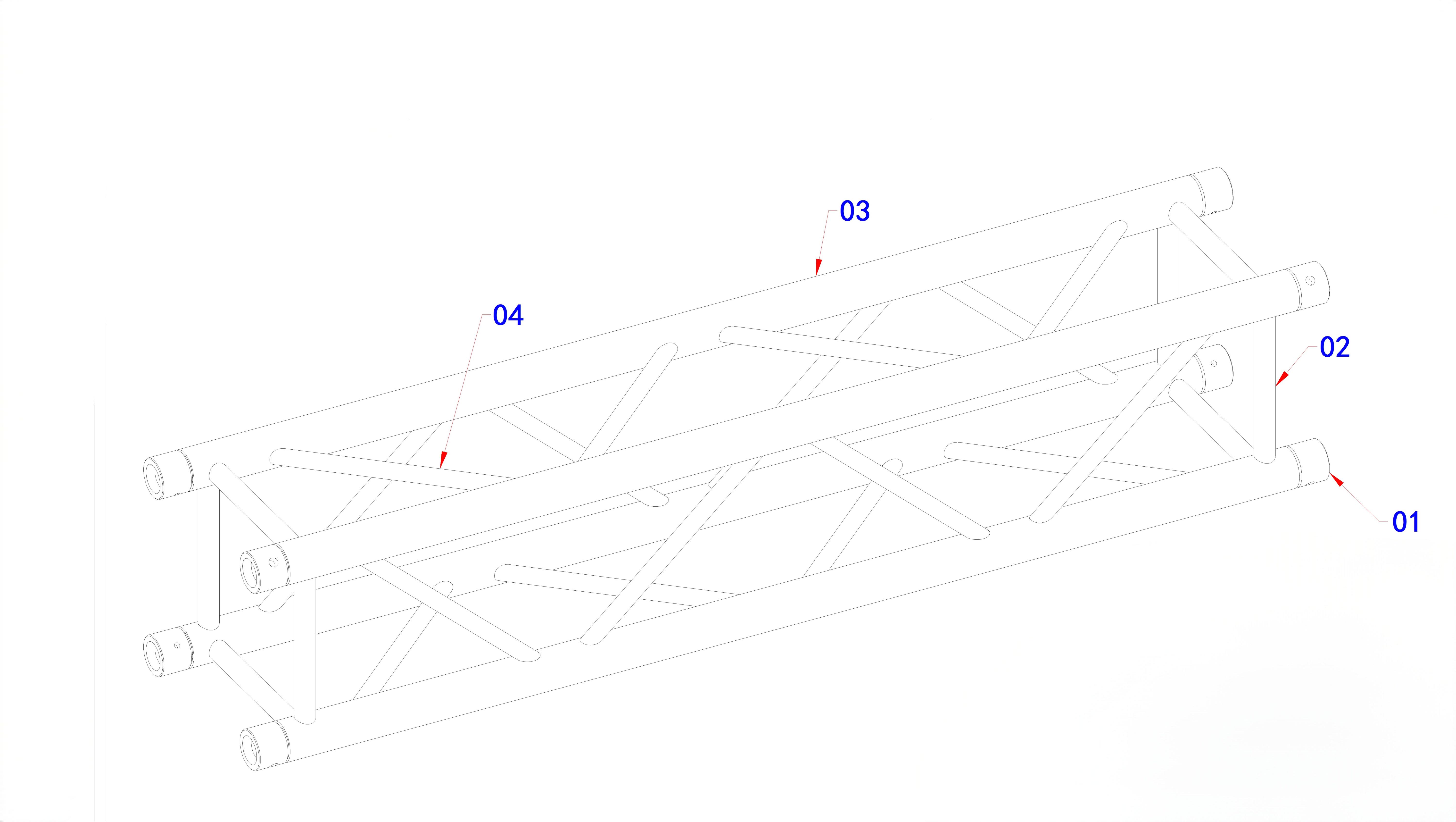

4090
Armazón de caja con espiga CS289
1.4m

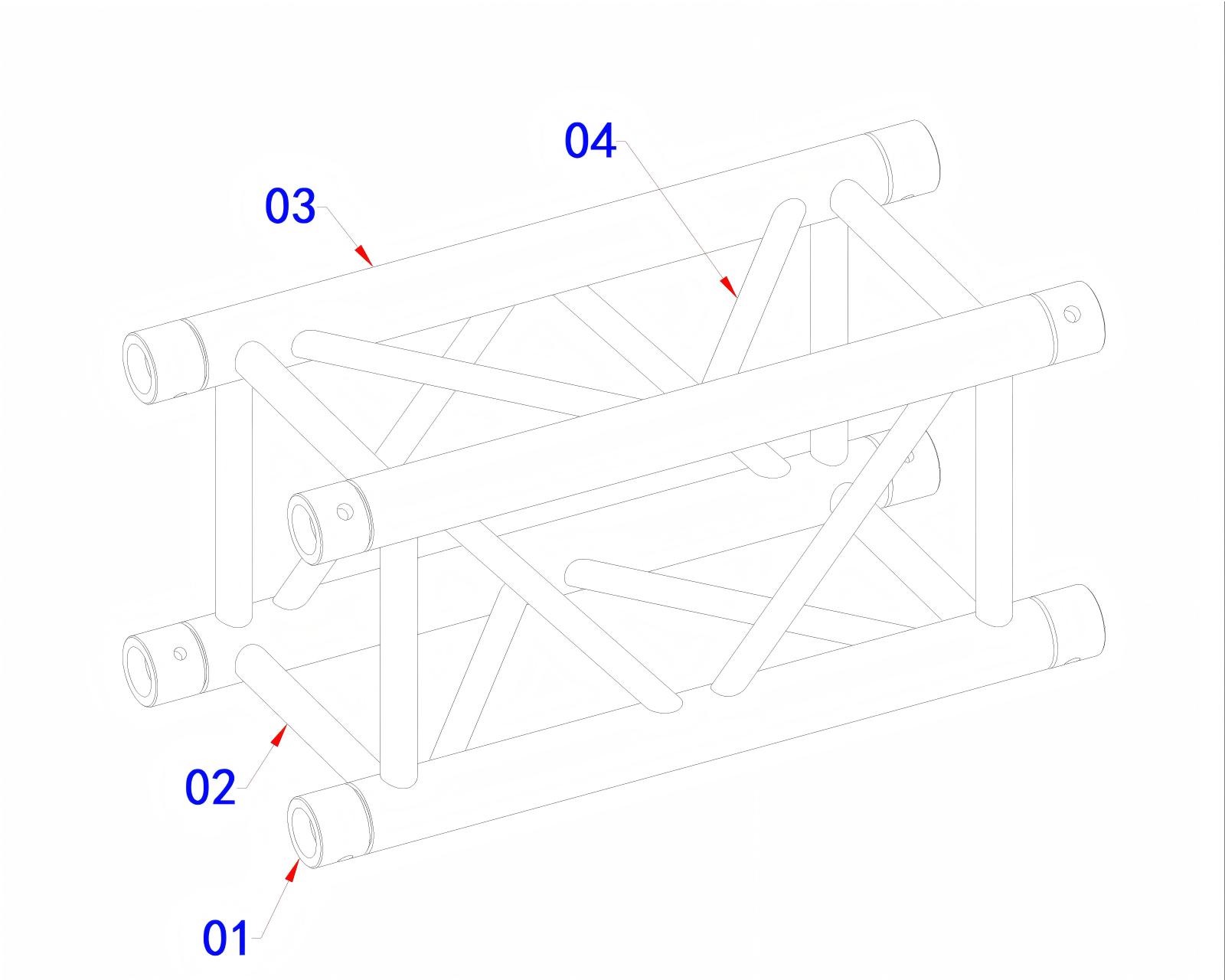

4188
Armazón de caja con espiga CS289
0,6 m

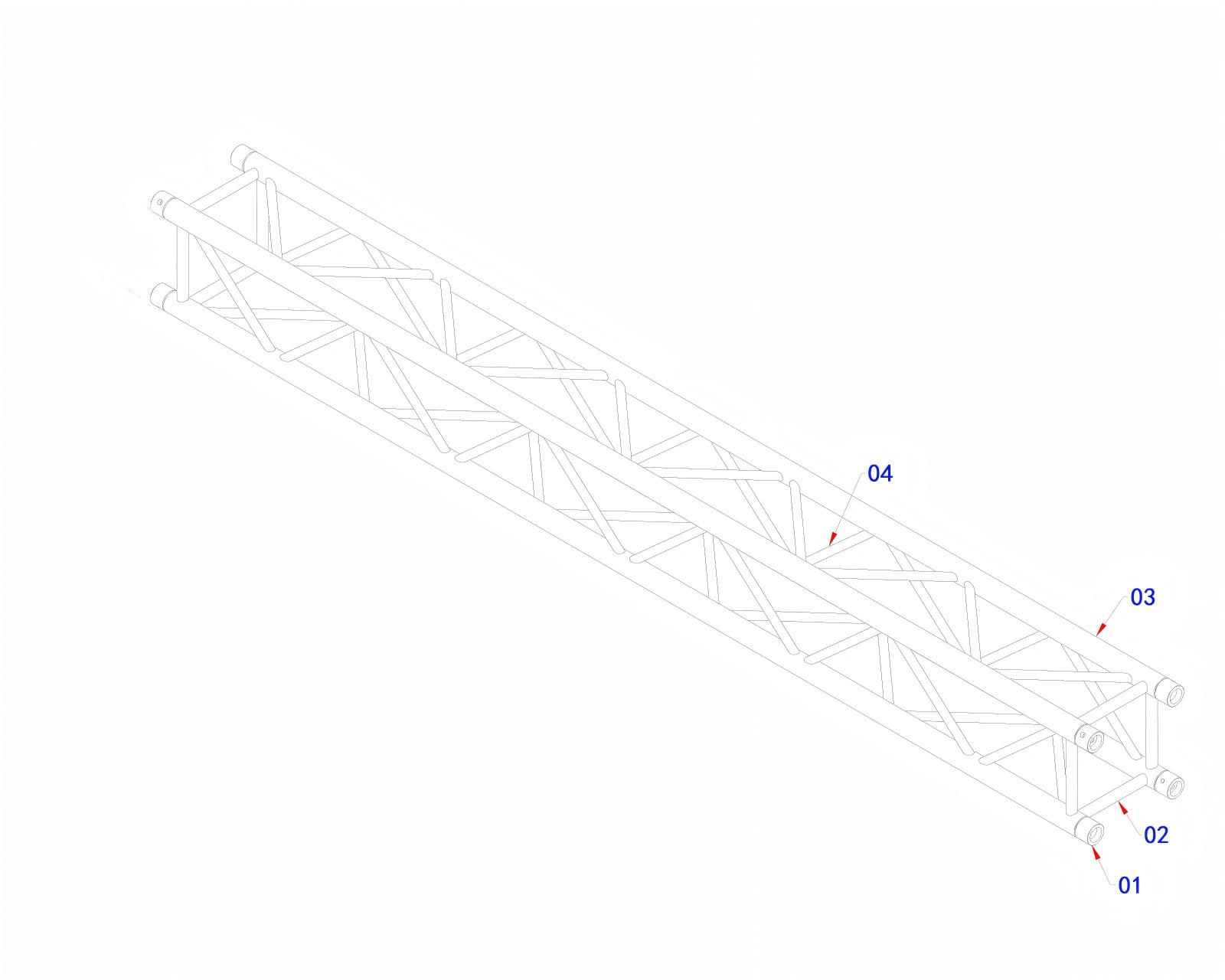

3773
Armazón de caja con espiga CS289
2,8 m

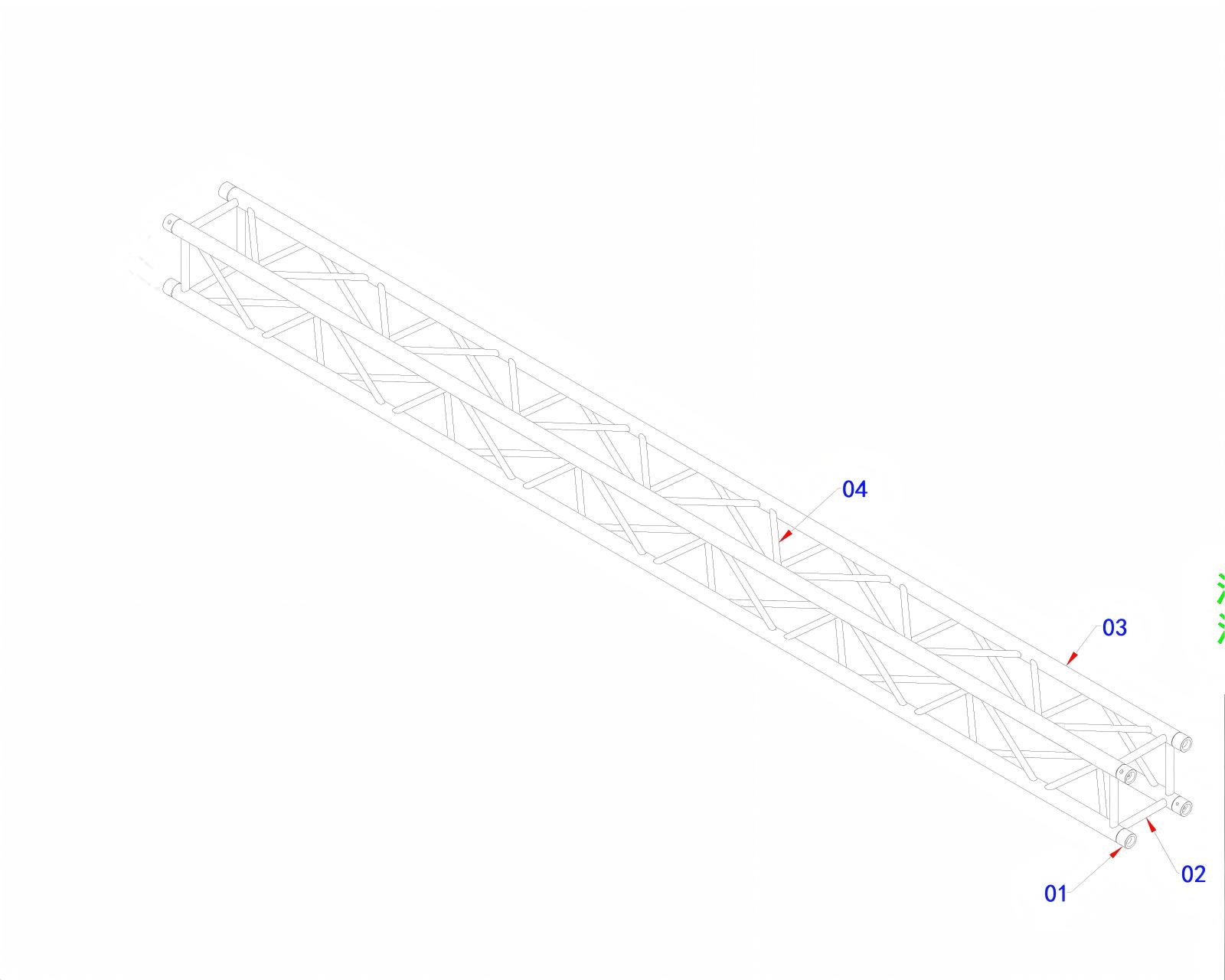

3773
Armazón de caja con espiga CS289
4,13m
3845
Armazón de caja con espiga CS289
1,14m

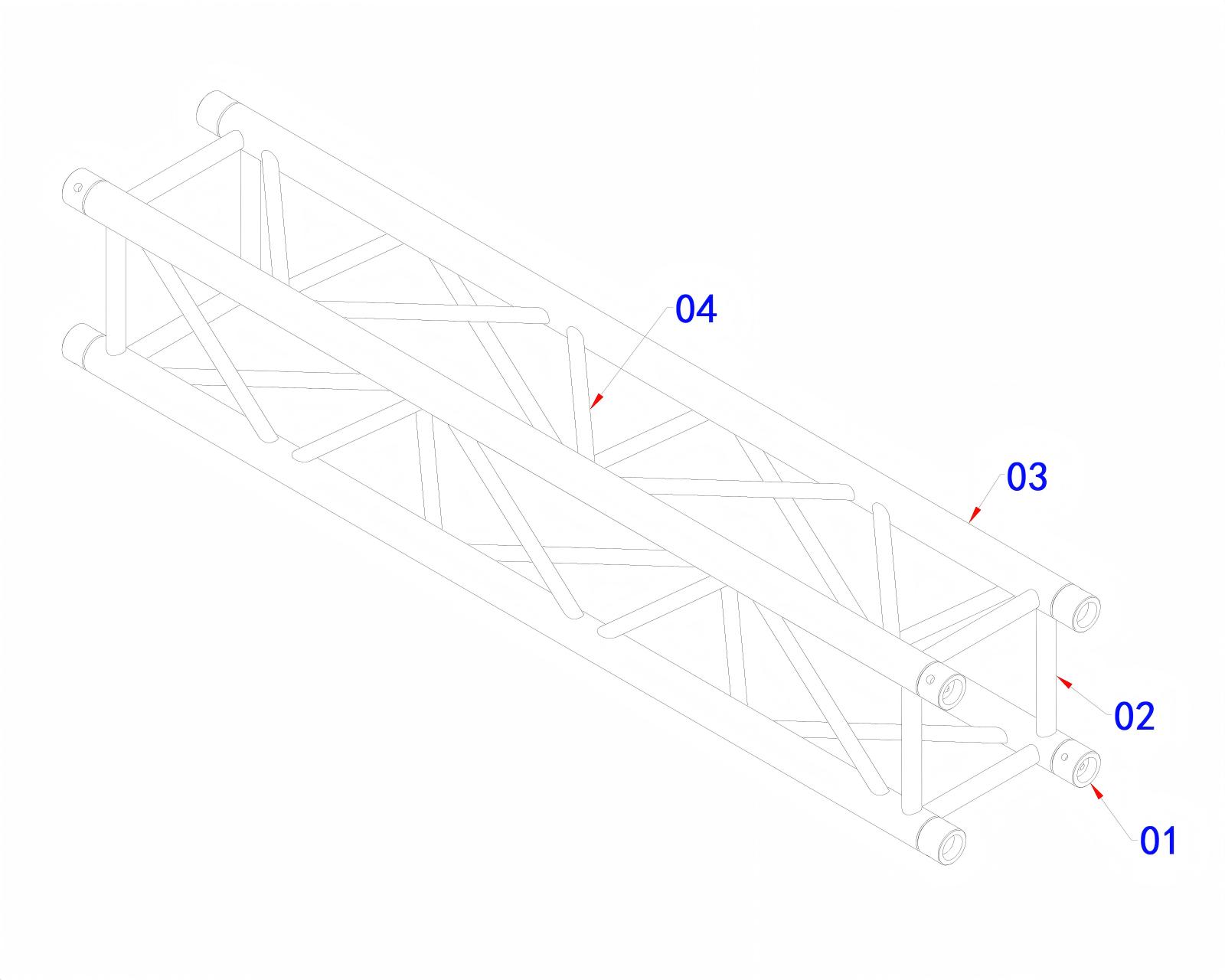

3845
Armazón de caja con espiga CS289
1,56m
Índice de dibujo
Nombre del dibujo
Longitud
4335
Armazón de caja de espiga CS289 mm
1,2 m
4205
Armazón de caja de espiga CS289 mm
0,8 m
4205
Armazón de caja de espiga CS289 mm
1,2 m
4299
Armazón de caja de espiga personalizado CS289 mm
1,1 m
Información de dibujo
Artículo
Detalles
Serie de dibujo
Armazón de caja con espiga CS289
Tipo de estructura
Estructura de armadura de techo para exteriores/Estructura de iluminación interior y exterior
Solicitud
Estructuras de marquesinas para exteriores, armazón de iluminación principal, estructuras de tótem, estructuras para eventos en interiores y exteriores
Ancho de la sección transversal
289 mm
Tubo principal
Tubo redondo de aluminio de 50 mm.
Espesor de pared del tubo
3mm
Tipo de armadura
Armazón de caja
Opciones de longitud
0,6 m/1,14 m/1,4 m/1,56 m/2,8 m/4,13 m
Ambiente
Sistemas de armadura de techo para exteriores, estructuras de iluminación para interiores y exteriores
Material
Aleación de aluminio
Sistema de conexión
Conexión de pasador de espiga
Tipo de dibujo
Dibujo CAD 2D
Propósito del diseño
Componentes estructurales para sistemas de techos exteriores y estructuras de iluminación.
Productos relacionados
Sistemas de armazones de iluminación estándar y estructuras de techos para exteriores
Descripción general del armazón de caja con espiga CS289
El truss con caja de espiga de aluminio CS289 es un componente de truss estructural modular diseñado para estructuras de eventos profesionales, sistemas de iluminación, marcos de marquesinas para exteriores y estructuras de techos temporales.
Con un perfil cuadrado de 289 mm, tubos redondos de aluminio de 50 mm de diámetro y un espesor de pared de 3 mm , CS289 proporciona una solución resistente y liviana para aplicaciones que requieren una mayor estabilidad estructural en comparación con los sistemas de armazón de escalera.
El integrado sistema de conexión de pasador permite una instalación rápida, un transporte eficiente y una combinación flexible de diferentes longitudes de armazón.
Características principales
1. Estructura de armadura de caja fuerte
En comparación con los sistemas de armazón de escalera de una sola fila, el diseño de armazón de caja proporciona:
Mayor resistencia a la torsión;
Mejor rigidez general;
Estabilidad mejorada para iluminación y estructuras de techos;
Distribución de carga multidireccional.
2. Construcción ligera de aluminio
La estructura de aleación de aluminio proporciona:
Alta relación resistencia-peso;
Fácil transporte y manipulación;
Resistencia a la corrosión para aplicaciones en exteriores;
Larga vida útil bajo un mantenimiento adecuado.
3. Conexión rápida de grifo
El sistema de conexión por pin permite:
Montaje y desmontaje rápidos;
Ampliación modular de sistemas de truss;
Tiempo de instalación reducido;
Almacenamiento y transporte convenientes.
Componentes estructurales
Componente
Descripción
Acordes principales
Cuatro tubos redondos de aluminio de 50 mm que forman la estructura de la caja principal.
Miembros cruzados
Tubos de conexión horizontales que mantienen la geometría del truss.
Refuerzo diagonal
Tubos diagonales internos que mejoran la rigidez y la estabilidad.
Conector de espiga
Sistema de conexión integrado entre secciones de truss.
Pasador de bloqueo
Componente de bloqueo mecánico para un montaje seguro
Especificaciones disponibles
Modelo
Tamaño del perfil
Especificación del tubo
Tipo de conexión
Longitud
Material
CS289-0.6
289 mm
Grosor de pared de Ø50 mm × 3 mm
Conexión de pasador de espiga
0,6 m
Aleación de aluminio
CS289-1.14
289 mm
Grosor de pared de Ø50 mm × 3 mm
Conexión de pasador de espiga
1,14m
Aleación de aluminio
CS289-1.4
289 mm
Grosor de pared de Ø50 mm × 3 mm
Conexión de pasador de espiga
1.4m
Aleación de aluminio
CS289-1.56
289 mm
Grosor de pared de Ø50 mm × 3 mm
Conexión de pasador de espiga
1,56m
Aleación de aluminio
CS289-2.8
289 mm
Grosor de pared de Ø50 mm × 3 mm
Conexión de pasador de espiga
2,8 m
Aleación de aluminio
CS289-4.13
289 mm
Grosor de pared de Ø50 mm × 3 mm
Conexión de pasador de espiga
4,13m
Aleación de aluminio
Solicitud
Estructuras de techos y marquesinas para exteriores
CS289 se puede utilizar como componentes estructurales para:
1. ¿Para qué se utiliza la armadura de caja de espiga CS289?
CS289 se utiliza principalmente para estructuras de iluminación profesional, sistemas de techos para exteriores, estructuras de marquesinas y marcos para eventos temporales.
2. ¿Cuál es la especificación del truss CS289?
CS289 presenta un perfil de caja de 289 mm que utiliza tubos de aluminio de 50 mm de diámetro con un espesor de pared de 3 mm.
3. ¿Qué sistema de conexión utiliza CS289?
CS289 utiliza un sistema de conexión con pasador de espiga , lo que permite una instalación y desmontaje rápidos.
4. ¿Qué longitudes están disponibles para CS289?
Las longitudes estándar incluyen 0,6 m, 1,14 m, 1,4 m, 1,56 m, 2,8 m y 4,13 m . También se pueden fabricar longitudes personalizadas según los requisitos del proyecto.
5. ¿Se puede utilizar CS289 para estructuras de techos exteriores?
Sí. CS289 se usa comúnmente para estructuras de techos y marquesinas al aire libre. La aplicación final debe considerar la luz, las condiciones de carga y los requisitos ambientales.
Aviso de diseño
Los dibujos representan configuraciones de armazón de caja de espiga de aluminio estándar CS289.
El rendimiento estructural real depende del diseño completo del sistema, el método de conexión, las condiciones de carga, el entorno de instalación y los requisitos de ingeniería.
