peso del embalaje: 5150 kg
volumen de embalaje: 52cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 20.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 18 piezas |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 3 piezas |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 32,00 m Manga(lateral) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 20pcs |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 4pcs |
| Pilar de 8.00 m | 6 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| haz cubo | 6 caras | CS500 × 600 | 0pcs |
| Torre de marco | Bloque de manga de espiga M | 6 piezas |
| Base de acero m | 6 piezas |
| Top Sección M | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 2.00 m | 50 × 3.0 | CS389 × 389 | 3 piezas |
| 32,00 m Viga Superior | 1 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 10 por ciento |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 10.20 m haz oblicuo | 6 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.20 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 10.20 m de armadura de escalera | 28 juegos | 3.00 m | 50 × 3.0 | CL40,389*50 | 56 piezas |
| 2.00 m | 50 × 3.0 | CL40,389*50 | 28pcs |
| 2.20 m | 50 × 3.0 | CL40,389*50 | 28pcs |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 1 por ciento |
| 1 | Conectar placa con abrazadera | CS389 × 389 | 3 piezas |
| Aferración | 56 piezas |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 844.96 | 1 por ciento |
El sistema de armazón de techo pico extragrande de 20 m × 32 m × 9 m es una monumental solución de techo sustentada en el suelo diseñada para las mayores producciones al aire libre, incluidos festivales internacionales de música, conciertos en estadios, grandes eventos corporativos y espacios temporales de alta capacidad.
Con un ancho frontal expansivo de 20 metros, una profundidad excepcional de 32 metros y una altura interna de 9 metros, esta configuración de techo puntiagudo proporciona más de 640 m² de área cubierta y una excelente capacidad de carga, soportando fácilmente múltiples videowalls LED gigantes, pesados grupos de megafonía line-array, complejos equipos de iluminación y efectos especiales en todo el tramo.
Fabricado con una armadura de espiga de aleación de aluminio 6061-T6 de alta resistencia con conectores cónicos rápidos, torres intermedias y de esquina reforzadas y refuerzo superior completo, garantiza la máxima estabilidad, resistencia al viento y seguridad incluso en condiciones extremas.
El rápido montaje realizado por equipos experimentados, los componentes con certificación TUV y la confiabilidad comprobada en giras importantes hacen de este techo puntiagudo de 20 × 32 m la mejor opción para empresas de alquiler y equipos de producción cuando solo el techo de escenario temporal más grande y robusto puede satisfacer las demandas de eventos de clase mundial. Toldo de PVC opcional disponible para protección total contra la intemperie.

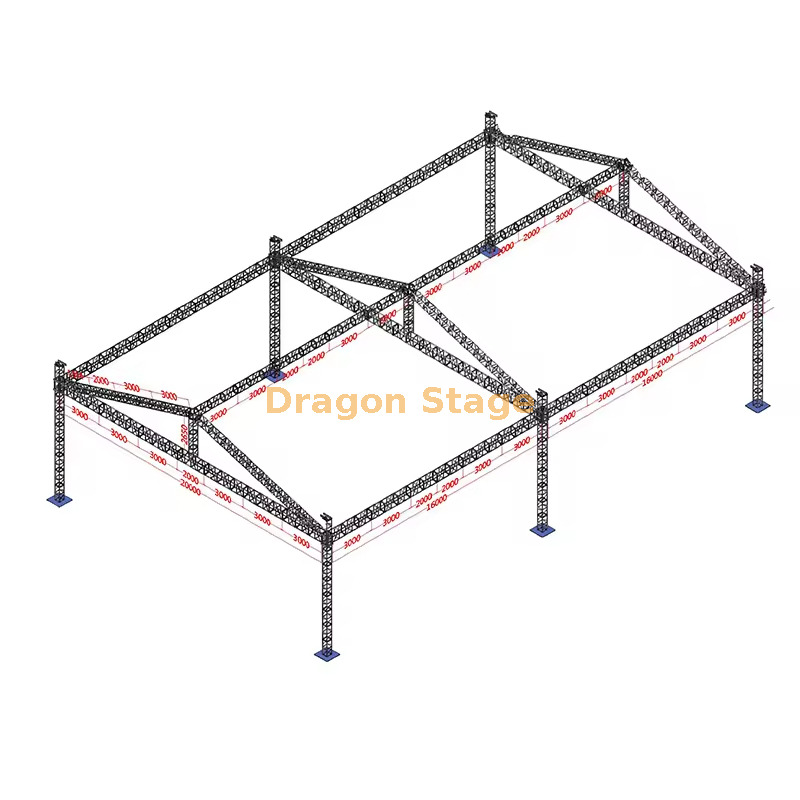

Sistema profesional de armadura de techo de pico extra grande de 20x32x9m con 9m de altura
1. Introducción
Para los entornos de festivales y giras a escala de estadios más exigentes del mundo, la estructura del escenario debe ser una obra maestra de ingeniería estructural. El sistema de armazón de techo pico extra grande de 20x32x9m de DragonStage es una solución monumental para espacios que proporciona una amplia área de actuación cubierta de 640 metros cuadrados. Con un imponente espacio libre vertical de 9 metros y un enorme espacio libre de 32 metros, este sistema está diseñado para producciones de élite que requieren el máximo volumen superior. Utilizando aluminio de alta resistencia y una estructura de conexión de espiga de precisión, este sistema ofrece la escala arquitectónica de un lugar permanente con la flexibilidad logística de una plataforma de gira modular.
2. Desafíos y soluciones
El principal desafío de ingeniería de un tramo libre de 32 metros es la deflexión estructural: la tendencia de una viga larga a 'hundirse' bajo su propio peso y equipo técnico manipulado. DragonStage resuelve esto utilizando una aleación de aluminio 6061-T8 , que ofrece una dureza y un límite elástico significativamente mayores que las aleaciones estándar, lo que garantiza que las vigas horizontales permanezcan perfectamente rígidas. Otro punto crítico es el 'efecto vela' de una cubierta de 640 metros cuadrados con fuertes vientos. Nuestra solución cuenta con un sistema de soporte terrestre reforzado de 6 u 8 torres con estabilizadores especializados y puntos de lastre de alta capacidad para proporcionar un centro de gravedad seguro. Para evitar la acumulación de agua en una superficie tan amplia, el diseño del techo Extra Large Peak garantiza una rápida escorrentía del agua, protegiendo de los elementos millones de dólares en equipos técnicos.
3. Características y beneficios clave
Este sistema de 20x32x9m está fabricado con de grado aeroespacial una aleación de aluminio 6061-T8 . Este material especializado recibe un tratamiento térmico en solución y se trabaja en frío para proporcionar la máxima relación resistencia-peso, lo que lo convierte en la principal opción para aparejos a escala de estadio (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
El sistema utiliza una conexión de espiga (cónica) de alta precisión. De acuerdo con los estándares de seguridad internacionales para estructuras temporales masivas, el sistema de espiga es superior para entornos de conciertos con alta vibración, ya que crea una unión sólida y unificada que elimina el 'juego' en las juntas, significativamente más rápido que el tradicional sistema de cerchas con pernos (Fuente: https://www.prolight-sound.com ).
Para garantizar un entorno completo en el lugar, este trussing está diseñado para una integración perfecta con nuestras plataformas modulares de escenario de aluminio. Estas plataformas cuentan con superficies antideslizantes de 18 mm y enormes capacidades de carga, lo que proporciona una base estable que coincide con el grado industrial del techo de pico (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Se puede realmente conseguir una luz de 32 m sin pilares intermedios? R: Sí. Este sistema está diseñado como una estructura de espacio libre que utiliza perfiles de celosía tipo caja reforzados de alta resistencia y la resistencia a la tracción superior de la aleación 6061-T8 para garantizar un escenario completamente sin obstrucciones.
P: ¿Qué peso pueden soportar las torres de 9 metros? R: Las torres son parte de un sistema de soporte terrestre de alta resistencia diseñado para izar y soportar varias toneladas de equipos técnicos. Para sus requisitos de carga específicos, comuníquese con nuestros ingenieros para obtener un informe de cálculo de carga verificado.
P: ¿La marquesina de PVC es ignífuga e impermeable? R: Absolutamente. Nuestras marquesinas están hechas de PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares internacionales de seguridad ignífugos B1/M2.
P: ¿Cómo elevamos una cuadrícula de este tamaño? R: Debido a la enorme escala y peso, recomendamos encarecidamente utilizar polipastos de cadena eléctricos sincronizados de 2 toneladas con un controlador de motor centralizado para garantizar un levantamiento seguro, nivelado y eficiente.
