peso del embalaje: 4600kg
Volumen de embalaje: 54cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 24.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 4.0 | CS600 × 760 | 24 piezas |
| 2.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| Viga de 20.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS600 × 760 | 12 piezas |
| 2.00 m | 50 × 4.0 | CS600 × 760 | 2 piezas |
| 1.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| Pilar de 7.00 m | 6 sets | 3.00 m | FALSO | CS450 × 450 | 12 piezas |
| 2.00 m | FALSO | CS450 × 450 | 0pcs |
| 1.00 m | FALSO | CS450 × 450 | 6 piezas |
| haz cubo | Spigot Cube 600x760 | 0pcs |
| Torre de marco | Bloque de manga de espiga l | 6 piezas |
| Base de acero l | 6 piezas |
| Sección superior L | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 2.40 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Vige superior de 20.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga oblicua de 12.20 m | 6 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 18 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| Camantón de escalera de 12.20 m | 16 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 48 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 16 piezas |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 16 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 1 por ciento |
| Conectar placa con abrazadera | 3 piezas |
| Aferración | 32pcs |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 683.36 | 1 por ciento |
peso del embalaje: 8400kg
volumen de embalaje: 55cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 144 piezas |
| 1.22m abrazadera en el escenario | 160 pcs |
| 2.44m abrazadera en el escenario | 153 piezas |
| soportar con un tubo extensible | 170 piezas |
| Base ajustable | 170 piezas |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | ajustable a la altura de la etapa | 2 pcs |

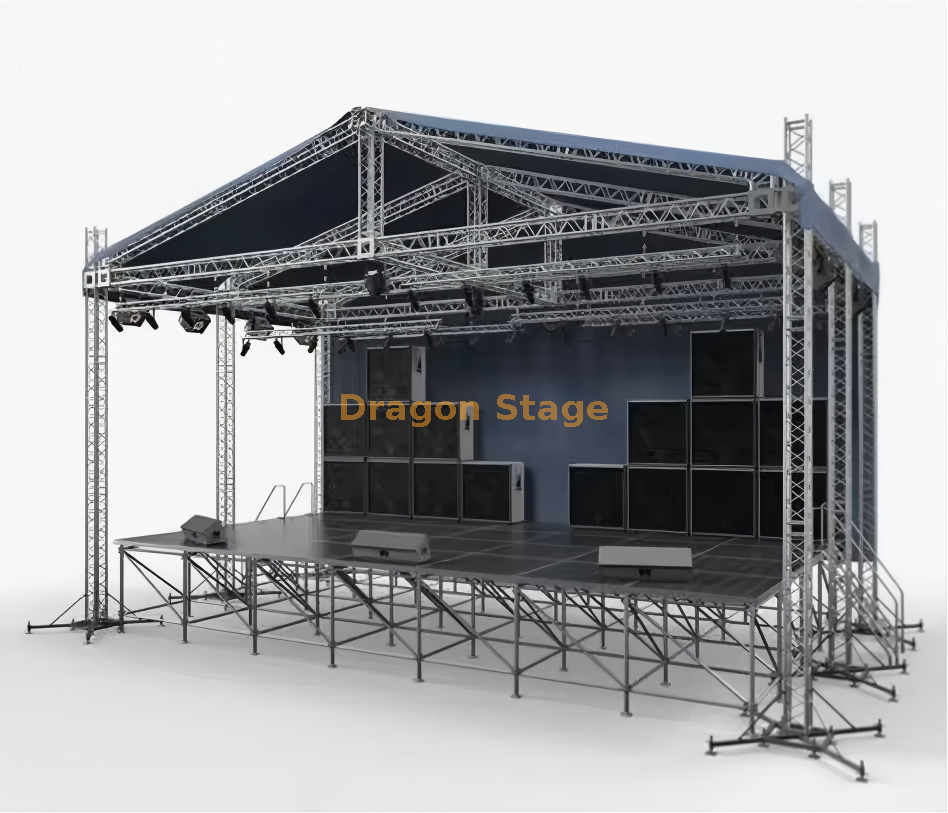

Sistema de armadura de techo de forma triangular de aluminio portátil profesional personalizado de 24x20x8m
1. Introducción
Para las producciones al aire libre más ambiciosas, que van desde importantes festivales de música hasta asambleas corporativas a gran escala, el escenario debe proporcionar una escala masiva y un rendimiento estructural superior. La armadura de techo con forma de triángulo de aluminio personalizada de 24x20x8m de DragonStage es una solución para eventos de élite que proporciona la asombrosa cantidad de 480 metros cuadrados de área cubierta para espectáculos. Con un techo de perfil triangular único y un imponente espacio libre vertical de 8 metros, este sistema está diseñado para albergar jinetes técnicos complejos, paredes LED expansivas y matrices de audio de alta fidelidad. Para los productores de eventos, el principal desafío es lograr una luz libre de 24 metros que permanezca segura bajo cargas pesadas y vientos fuertes, un desafío que este sistema de aluminio reforzado aborda con ingeniería personalizada de precisión.
2. Desafíos y soluciones
El principal desafío de un tramo de 24 metros es gestionar la deflexión estructural y el 'efecto vela' de la marquesina. Los techos tradicionales planos o a dos aguas pueden atrapar el viento y el agua; DragonStage resuelve esto con la geometría Triangle Shape, que está optimizada aerodinámicamente para permitir que el viento pase sobre la estructura con elevación reducida. Además, el ángulo pronunciado del techo triangular garantiza que incluso las lluvias más intensas caigan inmediatamente, eliminando el riesgo de acumulación de agua que puede comprometer la integridad estructural. Para los equipos que trabajan en terrenos irregulares del festival, nuestras torres de soporte terrestre de 8 metros cuentan con gatos niveladores ajustables de alta resistencia y estabilizadores reforzados, lo que garantiza un soporte perfectamente estable y vertical en cualquier terreno.
3. Características y beneficios clave
Este sistema de 24x20x8m está fabricado con una aleación de aluminio 6061 de grado aeroespacial. Este material es el punto de referencia mundial para estructuras para eventos de alta carga, ya que ofrece una relación fuerza-peso excepcional y una resistencia natural a la corrosión ambiental (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
El sistema cuenta con un elevador de soporte en tierra de varias torres. Esto permite que la enorme rejilla del techo de 24x20 m esté completamente equipada con iluminación, audio y video a la altura de la cintura antes de izarla de manera segura hasta su pico de 8 metros. De acuerdo con los estándares internacionales de seguridad para estructuras de desempeño temporales, el uso de un sistema de elevación con motor sincronizado es esencial para mantener una estructura nivelada y segura durante la elevación (Fuente: https://www.prolight-sound.com ).
Para garantizar un área de actuación segura y sin fisuras, este trussing es totalmente compatible con nuestras plataformas modulares de escenario de aluminio. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, lo que proporciona una base estable que coincide con el nivel profesional del techo triangular superior (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Por qué elegir un techo con forma de triángulo en lugar de un techo inclinado estándar? R: La geometría triangular proporciona una desviación superior del viento desde múltiples ángulos y un escurrimiento de agua más rápido, lo cual es fundamental para grandes luces de 24 metros en ambientes al aire libre.
P: ¿Cuál es el peso máximo que puede soportar el tramo de 24 m? R: Este sistema está diseñado para montaje a escala de estadio. Si bien los límites dependen de la distribución de carga específica, la estructura de caja reforzada está diseñada para soportar varias toneladas de equipos profesionales.
P: ¿La marquesina de PVC es resistente al fuego? R: Absolutamente. Nuestras marquesinas están fabricadas con PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares de seguridad ignífugos B1/M2.
P: ¿Se puede transportar este gran sistema en contenedores estándar? R: Sí. A pesar de su enorme tamaño una vez ensamblado, el sistema es completamente modular y se divide en secciones de armadura de 2 y 3 m para un envío internacional eficiente.
5. Fuerte llamado a la acción (CTA)
Asegúrese de que su próxima producción a gran escala se base en ingeniería de élite y seguridad absoluta. Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener una cotización personalizada sobre el sistema de armadura de techo en forma de triángulo de 24x20x8m. Descarga nuestras especificaciones técnicas y comienza a planificar tu temporada de eventos más ambiciosa hasta el momento.
