peso del embalaje: 3500kg
Volumen de embalaje: 37cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 24.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS600 × 760 | 16 piezas |
| 2.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| Viga de 10.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS600 × 760 | 6 piezas |
| 2.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS600 × 760 | 2 piezas |
| Pilar de 9.00 m | 4 sets | 3.00 m | FALSO | CS450 × 450 | 12 piezas |
| 2.00 m | FALSO | CS450 × 450 | 0pcs |
| 1.00 m | FALSO | CS450 × 450 | 0pcs |
| Torre de marco | Bloque de manga de espiga l | 4pcs |
| Base de acero l | 4pcs |
| Sección superior L | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 2.40 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 10.00 m Beam superior | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| Viga oblicua de 12.20 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Camantón de escalera de 12.20 m | 8 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 24 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 16 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 415.36 | 1 por ciento |
peso del embalaje: 4350kg
Volumen de embalaje: 28 cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 72 PCS |
| 1.22m abrazadera en el escenario | 80 PCS |
| 2.44m abrazadera en el escenario | 81 piezas |
| soportar con un tubo extensible | 90 pcs |
| Base ajustable | 90 pcs |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | 2 pcs |

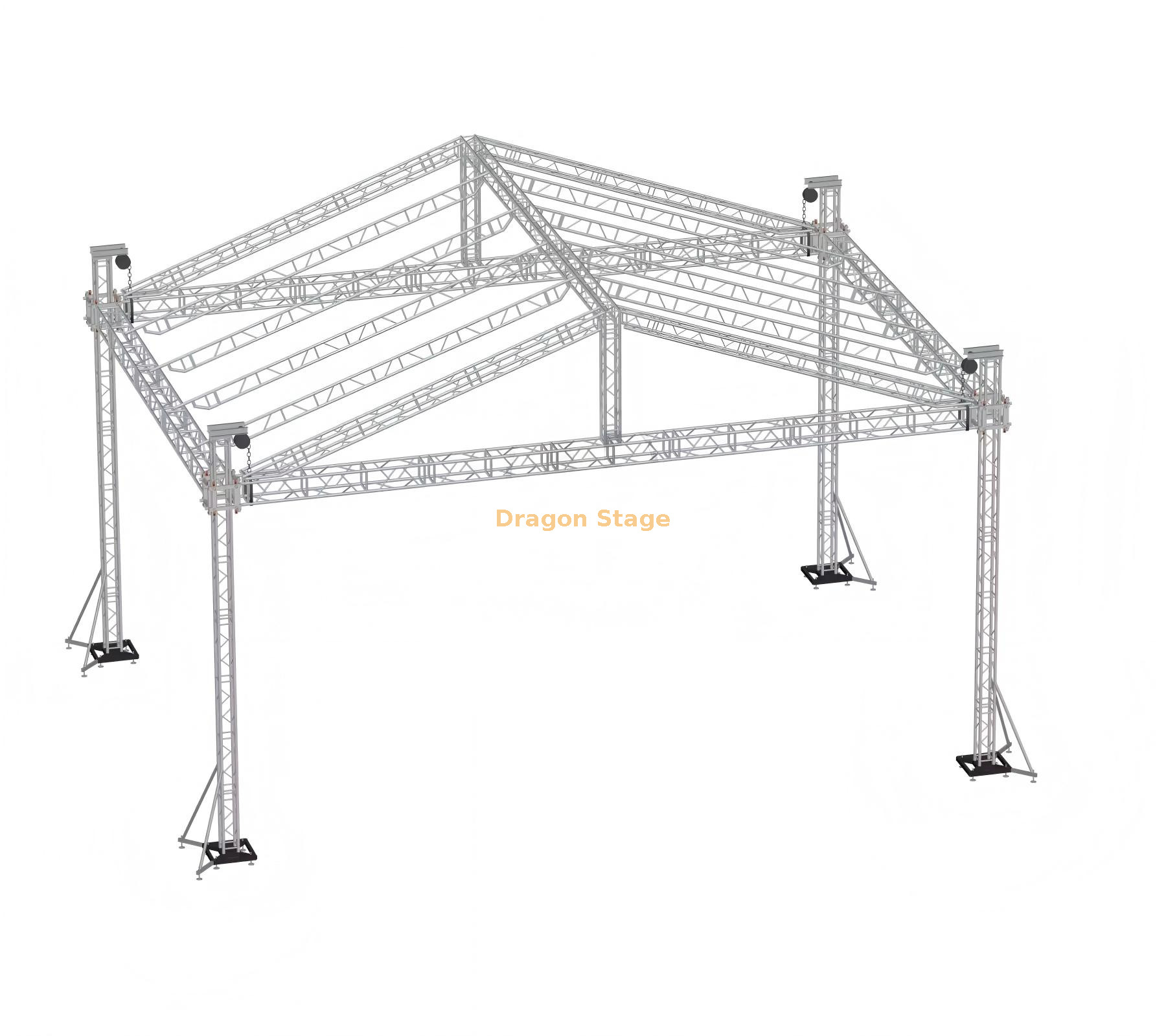

Sistema de armadura de techo y escenario plegable portátil de aluminio profesional de 24x10x10m
1. Introducción
Para festivales a gran escala, conciertos de alto perfil y giras corporativas masivas, el escenario debe ser tanto un hito visual imponente como una maravilla de ingeniería de alta capacidad. El escenario portátil para eventos de aluminio de 24x10x10m con armadura de techo de DragonStage ofrece la asombrosa cantidad de 240 metros cuadrados de espacio para presentaciones con un enorme espacio libre vertical de 10 metros. Este sistema está diseñado para producciones de élite que requieren un espacio libre de 24 metros para diseños de espectáculos de gran formato. Para los gerentes de producción, el principal desafío es encontrar una estructura que proporcione dimensiones a escala de estadio y al mismo tiempo sea portátil y 'plegable' para una logística global eficiente, un desafío que este sistema de aluminio de alta calidad aborda con una eficiencia líder en la industria.
2. Desafíos y soluciones
Uno de los desafíos más importantes para un tramo horizontal de 24 metros es la deflexión estructural: la tendencia de la armadura superior a inclinarse bajo el peso de los equipos de iluminación y video. DragonStage resuelve esto utilizando perfiles de celosía tipo caja de aluminio de alta resistencia diseñados específicamente para brindar rigidez a largo plazo y alta resistencia a la tracción. Otro problema común es el tiempo de preparación de escenarios a gran escala; Nuestro diseño de escenario plegable presenta un marco modular que permite un rápido despliegue y bloqueo, lo que reduce significativamente la mano de obra en el sitio. Para gestionar los elementos, el sistema cuenta con una cubierta de PVC inclinada de alta tensión que garantiza la escorrentía inmediata del agua, protegiendo sus activos técnicos de daños por humedad durante condiciones climáticas exteriores impredecibles.
3. Características y beneficios clave
Este sistema de 24x10x10m está fabricado con una aleación de aluminio 6082-T6 de grado aeroespacial. Este material es el punto de referencia mundial para el trussing profesional, ya que ofrece una relación resistencia-peso superior y una resistencia natural a la corrosión en ambientes húmedos o costeros (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
El sistema cuenta con un elevador de soporte en tierra de varias torres. Esto permite equipar la enorme rejilla del techo de 24 x 10 m con haces de luz, audio y pantallas LED a la altura de la cintura antes de izarla de forma segura hasta su pico de 10 metros. De acuerdo con los estándares internacionales de seguridad para estructuras de desempeño temporal, el uso de un sistema de elevación con motor sincronizado es esencial para mantener una estructura nivelada y segura durante la transición a la altura máxima (Fuente: https://www.plasa.org ).
Para garantizar un área de actuación segura y sin fisuras, este trussing está completamente integrado con nuestras plataformas de escenario de aluminio plegables. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, lo que proporciona una base estable para los artistas que coincide con el nivel profesional de la plataforma aérea (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Cuánto peso puede soportar el tramo principal de 24 m? R: El tramo de 24 m está diseñado para aplicaciones de servicio pesado. Si bien los límites de peso dependen de la distribución de carga específica, está diseñado para soportar varias toneladas de equipos de video e iluminación profesional.
P: ¿Es fácil de transportar el escenario plegable? R: Sí. La naturaleza 'plegable' del marco del escenario y las secciones de armadura modular permiten que todo el sistema de 240 m2 se empaquete de manera eficiente en contenedores o remolques de envío estándar.
P: ¿La marquesina de PVC es ignífuga? R: Absolutamente. Nuestras marquesinas están fabricadas con PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares de seguridad ignífugos B1/M2.
P: ¿Qué tipo de lastre se requiere para un escenario exterior de 10 m de altura? R: Para una estructura de esta escala, recomendamos tanques de agua pesados o bloques de concreto sujetos a las bases de la torre. Proporcionamos orientación estructural completa para un anclaje exterior seguro en función de las condiciones de viento locales.
5. Fuerte llamado a la acción (CTA)
Lleve su producción a nuevas alturas con una estructura construida para un impacto a nivel de estadio y una seguridad absoluta. Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener una cotización personalizada sobre el sistema de armazón de techo y escenario plegable portátil de 24x10x10m. Descarga nuestras especificaciones técnicas y comienza a planificar tu temporada de eventos más ambiciosa hasta el momento.
