peso del embalaje: 2200 kg
Volumen de embalaje: 16 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 12.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | BS400 × 400 | 8pcs |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| Viga de 8.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | BS400 × 400 | 4pcs |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 2 piezas |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| Pilar de 11.00 m | 4 sets | 3.00 m | 50 × 3.0 | BS300 × 300 | 12 piezas |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 1.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| haz cubo | cubo 400x400 | 0pcs |
| Torre de marco | Bloque de manga de truss Bolt S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.20 m | 50 × 3.0 | BS300 × 300 | 2 piezas |
| Viga superior de 8.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | BS300 × 300 | 2 piezas |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 1 por ciento |
| 1.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| Viga oblicua de 6.20 m | 4 sets | 3.00 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 1.20 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 6.20 m de armadura de escalera | 6 sets | 3.00 m | 50 × 3.0 | BL30,300*50 | 6 piezas |
| 2.00 m | 50 × 3.0 | BL30,300*50 | 6 piezas |
| 1.20 m | 50 × 3.0 | BL30,300*50 | 6 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | BS300 × 300 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | BS300 × 300 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 12 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 179.36 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 2,00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 2 piezas |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| Pilar de 11.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | BS300 × 300 | 6 piezas |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 2 piezas |
| 1.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| Torre de alas | Bloque de manga de truss Bolt S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de tornillo, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
Peso de embalaje: 1600 kg
volumen de embalaje: 10,5 cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 24 pcs |
| 1.22m abrazadera en el escenario | 30 pcs |
| 2.44m abrazadera en el escenario | 28 PCS |
| soportar con un tubo extensible | 35 pcs |
| Base ajustable | 35 pcs |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | ajustable a la altura de la etapa | 2 pcs |

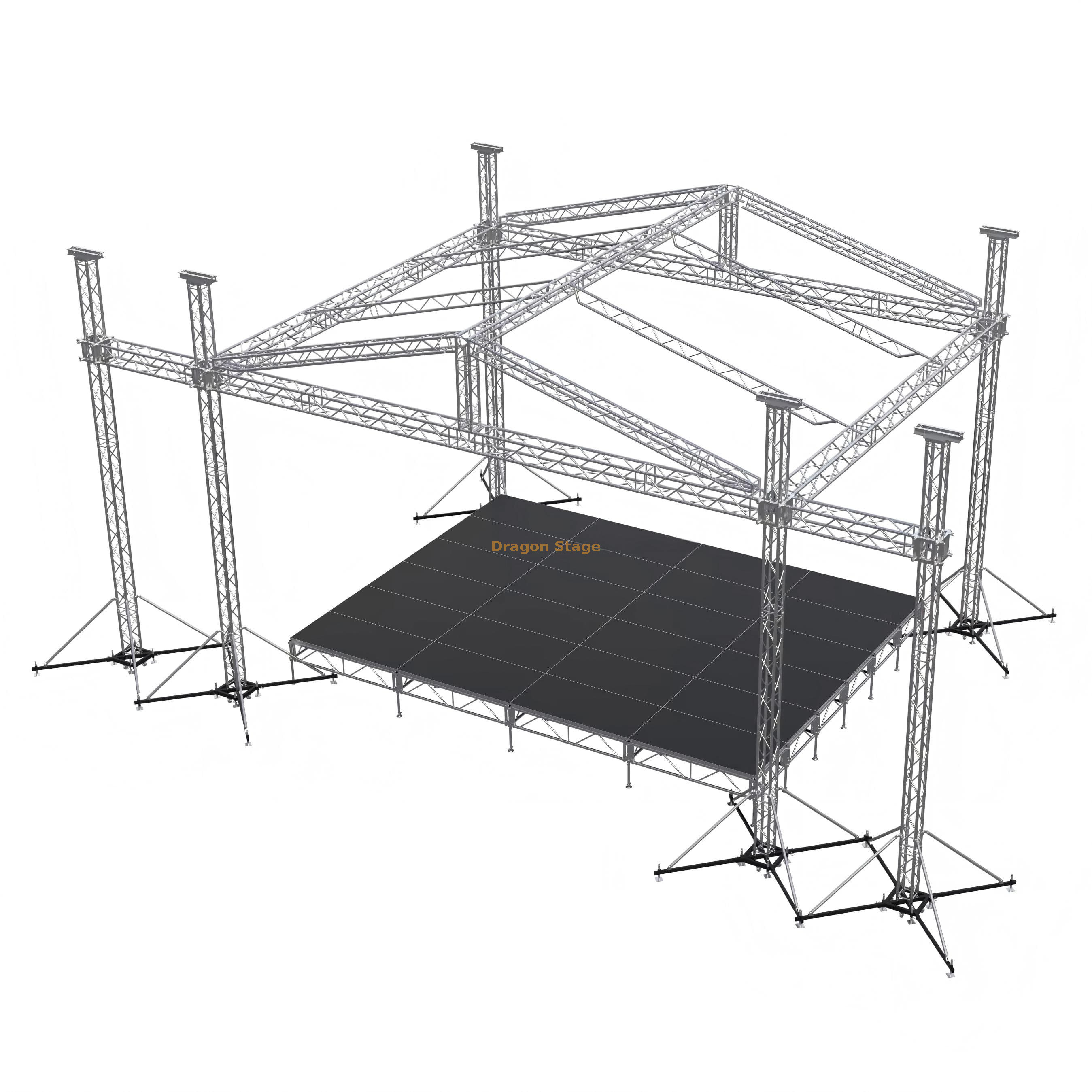

El braguero de aluminio modificado para requisitos particulares al aire libre del altavoz se va volando el sistema el 12x8x12m del tejado del braguero de la etapa de la espiga del perno del evento de los 2m
Introducción: La base de una arquitectura de eventos al aire libre integral y segura
El sistema de alas de armadura de aluminio con altavoz personalizado para exteriores DragonStage es una estructura imponente e integral diseñada para la producción de conciertos profesionales y aplicaciones de eventos a gran escala. Con un tamaño sustancial de 12 metros de ancho por 8 metros de profundidad y una impresionante altura de 12 metros, este sistema proporciona una plataforma altamente visible y estructuralmente sólida para los escenarios principales, completa con protección total contra la intemperie y soporte dedicado para el montaje de sonido.
Este sistema de techo de armazón de escenario de alta resistencia es una solución modular que incluye la estructura esencial para iluminación y video, una plataforma de escenario completa y armazones de ala de altavoz integrados de 2 metros en ambos lados. A diferencia de muchos sistemas que dependen únicamente de conexiones de espiga, este modelo combina de manera experta componentes Bolt Truss (BS) y Spigot Truss (CS), ofreciendo una rigidez superior e integración técnica para satisfacer las estrictas demandas de los estándares de ingeniería y seguridad de eventos globales.
Desafíos y soluciones en la logística de la construcción de eventos
Los profesionales de eventos que gestionan instalaciones exteriores de alto perfil se enfrentan a intensas presiones logísticas y técnicas relacionadas con la integridad estructural, el rápido despliegue y la optimización del sonido. DragonStage aborda estos desafíos directamente:
Integridad estructural y altura: el sistema utiliza una aleación de aluminio de alta calidad, con componentes de armazón primarios (BS400x400 para vigas y BS300x300 para pilares) que presentan un tamaño constante de tubo principal de 50 mm x 3,0 mm. Esto proporciona la resistencia del material necesaria y la confiabilidad de ingeniería requerida para la altura vertical de 12 m, minimizando la deflexión y maximizando la capacidad de carga para las parcelas de aparejo. (Fuente: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html )
Integración del sistema de sonido: la dispersión de audio optimizada es fundamental. La inclusión de dos alas de celosía de aluminio dedicadas a los altavoces de 2 m de largo (soportadas por sus propios pilares de 11 m) garantiza puntos de suspensión elevados y seguros para los sistemas line array, posicionando el audio de manera óptima por encima de la multitud sin sobrecargar la rejilla principal del techo.
Instalación eficiente a gran escala: a pesar de su tamaño, el sistema está diseñado para una instalación simplificada. Incluye 6 juegos de polipastos manuales de 2 toneladas (BA05) y eslingas de fibra para una elevación vertical segura y controlada del techo. La integración de 24 estabilizadores largos en las seis torres en total (4 principales, 2 de ala) maximiza la huella de la base, fundamental para la estabilización y la resistencia a la carga del viento. (Fuente: https://www.dragontruss.com/Typical-A-frame-Roof-Truss-System-pl3101260.html )
Funciones y beneficios clave para los profesionales de eventos
Este sistema de techo Bolt Spigot Stage Truss es un paquete técnico integral, optimizado para la eficiencia operativa y la seguridad de grandes eventos.
Característica técnica: Integración de Bolt Truss (BS) y Spigot Truss (CS)
Beneficio para el cliente: Proporciona lo mejor de ambos mundos: la alta resistencia al corte y a la vibración de las conexiones atornilladas para los principales tramos de carga, combinada con el rápido montaje del sistema de espiga para ciertos componentes del techo.
Característica técnica: perfiles de armadura primaria
Beneficio para el cliente: El uso de BS400x400 para las vigas de 12 m y BS300x300 para los pilares de 11 m garantiza la certificación de servicio pesado y un rendimiento estructural excepcional para el montaje de eventos de alta carga.
Característica técnica: Alas de armadura de aluminio para altavoz dedicadas de 2 m
Beneficio para el cliente: Ofrece puntos de montaje independientes y seguros para altavoces line array (sostenidos por sus propios pilares), lo que permite orientar el audio con precisión y separar las cargas de sonido de la rejilla de iluminación principal.
Característica técnica: Plataforma de escenario integrada
Beneficio para el cliente: Incluye una plataforma de escenario completa de 9,76 mx 7,32 m, con 24 piezas de cubierta de madera de 4x8 pies, soportes ajustables y dos juegos de escaleras, lo que proporciona un área de actuación lista para usar y perfectamente equipada.
Característica Técnica: 12 Metros de Altura y Marquesina de PVC
Beneficio para el cliente: Proporciona un espacio inmenso para la proyección y el diseño creativo del escenario, mientras que el dosel del techo de PVC de 179,36 m2 garantiza una protección integral contra la intemperie para todos los equipos técnicos y artistas. La infraestructura de eventos debe estar certificada para el entorno de uso previsto, un estándar que cumplen los sistemas de truss profesionales como este (Fuente: https://www.prolight-sound.com ).
Preguntas frecuentes prácticas para profesionales del escenario
P: ¿Cuál es el beneficio de utilizar conexiones Bolt Truss sobre Spigot Truss para una estructura grande? R: Bolt Truss, particularmente con perfiles más grandes como BS400x400, ofrece una resistencia superior y una mayor capacidad de carga en tramos largos, lo que lo hace ideal para las vigas principales y los pilares de un sistema de techo de tan gran escala.
P: ¿Cómo se gestiona la estabilidad estructural de una estructura de celosía de aluminio de 12 metros de altura? R: La estabilidad se logra a través del sistema de seis torres (cuatro principales, dos alas), reforzadas por 24 estabilizadores largos en la base. Estos elementos, combinados con un anclaje o lastrado adecuado, son esenciales para mitigar la carga del viento.
P: ¿Cuál es el peso y volumen total del embalaje para el transporte? R: El peso total del embalaje del sistema de armadura principal es de aproximadamente 2200 kg, ocupando un volumen de 16 CBM, lo que simplifica la planificación logística y el costeo del flete.
P: ¿Están todos los componentes necesarios para el montaje incluidos en el paquete total? R: Sí, el sistema incluye todos los componentes necesarios para el techo y el escenario, incluidos bloques de revestimiento, bases de acero, secciones superiores, 6 juegos de polipastos, eslingas y todos los componentes de la plataforma del escenario y las escaleras.
