Peso de embalaje: 2400 kg
Volumen de embalaje: 22cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 15.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 10 por ciento |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 7.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.50 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 12.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga oblicua de 7.70 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.70 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Camantón de escalera de 7.70 m | 10 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 20pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 1.70 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 20pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 293.46 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 2,00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 7.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |

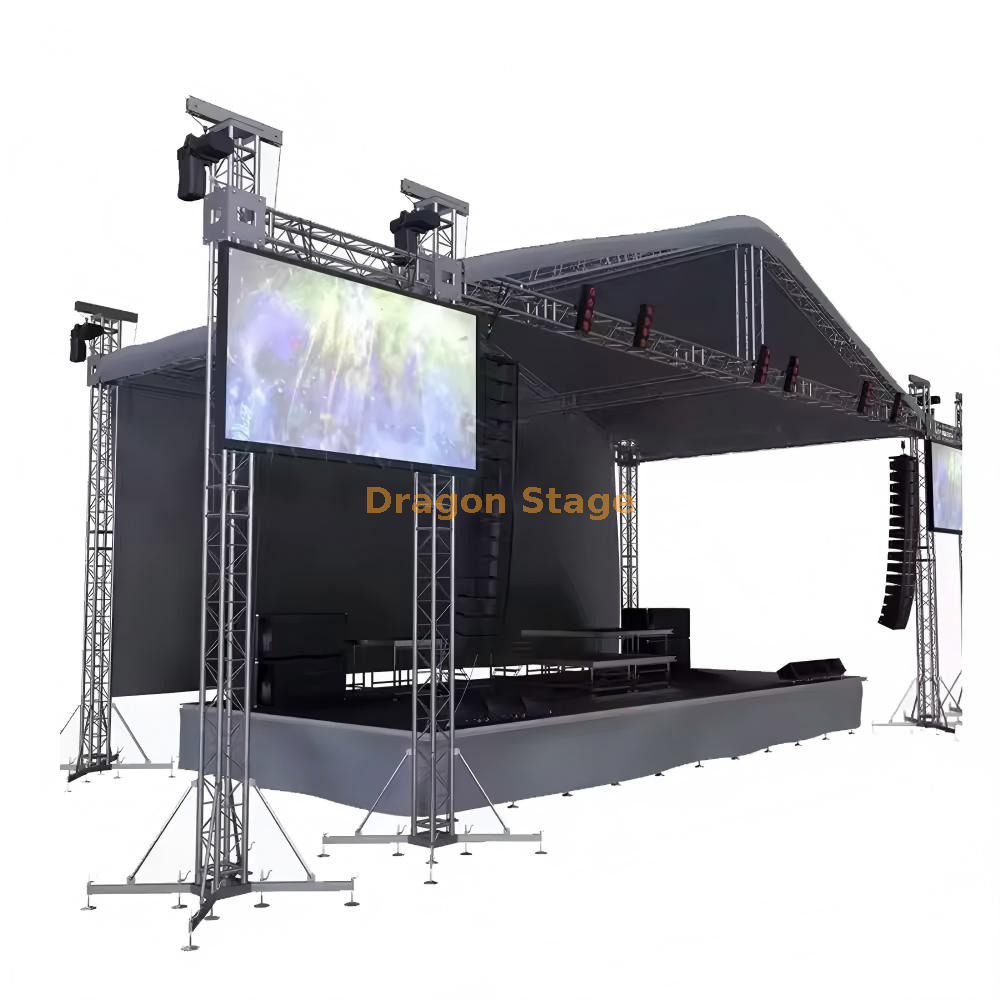

Sistema profesional de armazón de escenario de aluminio para exteriores de 40 pies x 50 pies x 26 pies con alas PA integradas
1. Introducción
Para los promotores de festivales regionales y las productoras, la capacidad de llevar el audio y la iluminación a una altura profesional es el sello distintivo de un evento premium. El sistema de armazón de escenario de aluminio para exteriores de 40x50x26 pies de DragonStage es una solución integral para espacios que proporciona casi 2000 pies cuadrados de área cubierta. Con un imponente espacio vertical de 26 pies (8 m) y alas especializadas de PA de 10 pies a cada lado, este sistema está optimizado para sonido de alta fidelidad y diseños de iluminación envolvente. Para los organizadores de eventos, el principal desafío es integrar line arrays pesados sin comprometer la huella del escenario, un desafío que este sistema de aluminio reforzado aborda con ingeniería de estabilizadores especializada.
2. Desafíos y soluciones
Uno de los mayores obstáculos en la gestión de escenarios al aire libre es la suspensión segura de equipos de audio pesados. El uso de torres de altavoces independientes puede resultar inestable y ocupar un valioso espacio en el suelo. DragonStage resuelve esto integrando alas de PA directamente en el diseño estructural de la rejilla del techo, lo que permite una configuración de audio optimizada y 'flotante' que maximiza la vista de la audiencia. Otro problema común al aire libre es la acumulación de agua; un tejado plano puede convertirse rápidamente en un peligro para la seguridad. Nuestro sistema de 40 x 50 pies cuenta con una cubierta de PVC inclinada de alta tensión que garantiza el drenaje inmediato del agua. Además, para instalaciones en terrenos de festivales sin pavimentar, nuestro soporte de suelo de 4 torres incluye gatos niveladores ajustables de alta resistencia para garantizar un soporte perfectamente vertical y estable en cualquier terreno.
3. Características y beneficios clave
El sistema de 40x50x26 pies está fabricado con una aleación de aluminio 6061 de grado aeroespacial. Este material es el estándar mundial para las giras profesionales y ofrece una relación fuerza-peso excepcional y una resistencia natural a la oxidación ambiental (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
La estructura utiliza un diseño modular de soporte en el suelo. Esto permite a los técnicos instalar luces de cabeza móviles, pancartas LED y cableado a la altura de la cintura antes de elevar toda la parrilla a su pico de 26 pies. De acuerdo con las normas internacionales de seguridad para estructuras de rendimiento temporales, este método de apoyo en el suelo reduce significativamente los riesgos asociados con el trabajo en altura y garantiza una configuración técnica más eficiente (Fuente: https://www.lsionline.com ).
Este trussing también está diseñado para una sinergia perfecta con nuestras plataformas modulares de escenario de aluminio. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, lo que proporciona una base estable que coincide con el nivel profesional de la plataforma aérea (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Cuánto peso pueden soportar las alas PA? R: Cada ala está específicamente reforzada para soportar line arrays profesionales pesados. Comuníquese con nuestro equipo de ingeniería con los pesos específicos de sus altavoces para obtener un informe de cálculo de carga verificado.
P: ¿Puede este tramo de 50 pies soportar una pantalla LED pesada suspendida en el centro? R: Sí. La estructura tipo caja de aluminio 6082-T6 está diseñada para aparejos de alta capacidad. Recomendamos un enfoque de carga distribuida para obtener el mejor rendimiento estructural.
P: ¿La marquesina de PVC es ignífuga e impermeable? R: Absolutamente. Nuestras marquesinas están fabricadas con PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares de seguridad ignífugos B1/M2.
P: ¿Cómo elevamos las torres de 26 pies? R: El sistema utiliza bloques de manga especializados y puede operarse con cabrestantes manuales o polipastos eléctricos de cadena para un levantamiento sincronizado y nivelado.
5. Fuerte llamado a la acción (CTA)
Asegúrese de que su próxima producción se base en ingeniería profesional y escala masiva. Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener una cotización personalizada sobre el sistema de armazón de escenario de 40 pies x 50 pies x 26 pies con alas PA. Descarga nuestras especificaciones técnicas y comienza a planificar tu temporada de conciertos más exitosa hasta el momento.
