peso del embalaje: 6550 kg
volumen de embalaje: 74cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 24.00 m (frente) | 4 sets | 3.00 m | 50 × 4.0 | CS600 × 760 | 32pcs |
| 2.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| 24,00 m Manga(lateral) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS600 × 760 | 16 piezas |
| 2.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| Pilar de 5.00 m | 8 sets | 3.00 m | 50 × 3.0 | CS450 × 450 | 8pcs |
| 2.00 m | 50 × 3.0 | CS450 × 450 | 8pcs |
| 1.00 m | 50 × 3.0 | CS450 × 450 | 0pcs |
| haz cubo | 6 caras | CS600 × 760 | 0pcs |
| Torre de marco | Bloque de manga de espiga l | 8pcs |
| Base de acero l | 8pcs |
| Sección superior L | 8pcs |
| Polipasto manual, ba05 2tons | 8pcs |
| Sección de bisagra de espiga, altura 1m | 8pcs |
| Sling de fibra, ba04,2 toneladas 3m | 8pcs |
| Estabilizador largo | 32pcs |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 4 sets | 2.40 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| Viga Superior de 24,00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga oblicua de 12.20 m | 8 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 24 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 1.20 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| Camantón de escalera de 12.20 m | 18 juegos | 3.00 m | 50 × 3.0 | CL40,389*50 | 54 piezas |
| 2.00 m | 50 × 3.0 | CL40,389*50 | 18 piezas |
| 1.20 m | 50 × 3.0 | CL40,389*50 | 18 piezas |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 2 piezas |
| 1 | Conectar placa con abrazadera | CS389 × 389 | 4pcs |
| Aferración | 36 piezas |
| Pinza doble | 16 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 790.56 | 1 por ciento |

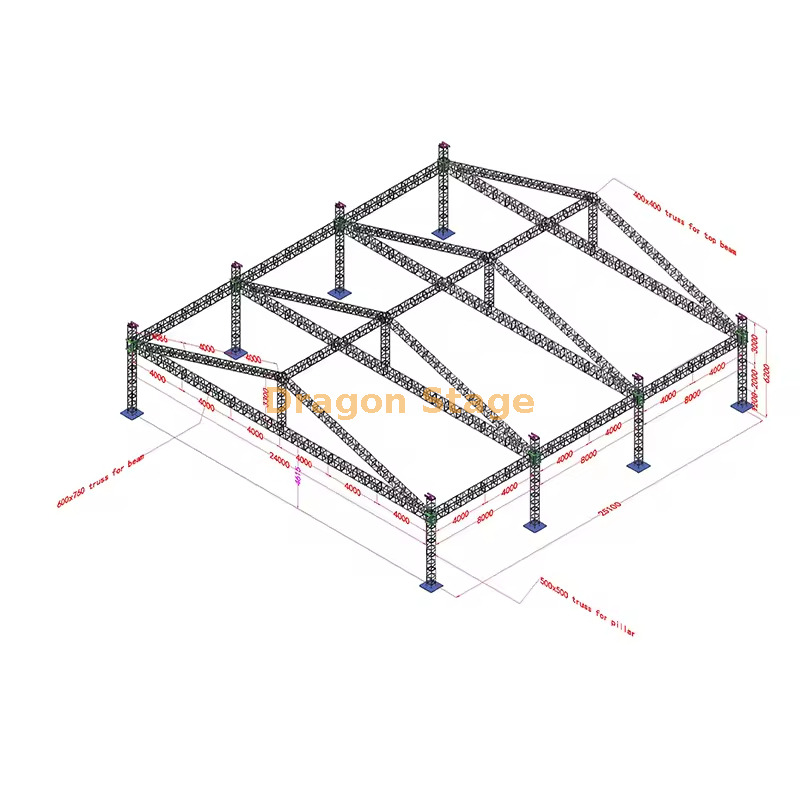

El sistema de armadura de techo de pico cuadrado grande de 24 m × 24 m × 6 m es una impresionante solución de techado simétrica diseñada para importantes festivales al aire libre, conciertos, eventos deportivos y reuniones corporativas a gran escala.
Con una superficie cuadrada perfecta y un diseño clásico de techo puntiagudo para una escorrentía de agua y una resistencia al viento superiores, este sistema de alta resistencia ofrece un enorme ancho de 24 metros, una profundidad de 24 metros y una altura interna de 6 metros con una excelente capacidad de carga distribuida uniformemente. Construido íntegramente a partir de una armadura de espiga de aleación de aluminio 6061-T6 de alta resistencia (incluidas secciones de 400 × 400 mm y 600 × 600 mm para vigas y pilares), proporciona amplios puntos de montaje en toda el área de la marquesina, ideal para equipos de iluminación complejos, múltiples pantallas LED, sistemas PA de matriz en línea y efectos especiales.
El rápido montaje del conector cónico, las torres intermedias y de esquina reforzadas, el refuerzo superior completo y el diseño apoyado en el suelo garantizan la máxima seguridad y una instalación rápida por parte de equipos experimentados. Toldo de PVC opcional disponible para una protección completa contra la intemperie.
Con la confianza de las principales empresas de alquiler internacionales cuando se requiere un techo cuadrado enorme, estable y visualmente llamativo para cubrir amplias áreas de rendimiento con confiabilidad y elegancia profesional.
Sistema profesional de armadura de techo de pico cuadrado grande de 24x24m con 6m de altura
1. Introducción
Para los festivales al aire libre más grandes, conciertos a escala de estadio y convenciones corporativas masivas, la estructura del escenario debe ser una obra maestra de ingeniería. El sistema de armadura de techo de pico cuadrado grande de 24x24 m de DragonStage es un titán en la industria y proporciona la asombrosa cantidad de 576 metros cuadrados de área cubierta para espectáculos. Con una geometría única de pico cuadrado y un espacio libre vertical de 6 metros, este sistema está diseñado para requisitos de producción de élite que exigen amplios espacios libres. Al utilizar aluminio de alta resistencia y una estructura de conexión de espiga de precisión, este sistema ofrece la escala arquitectónica de un lugar permanente con la flexibilidad de una plataforma modular.
2. Desafíos y soluciones
El principal desafío para un tramo libre de 24 metros es la deflexión estructural: gestionar la tendencia natural de una viga larga a 'inclinarse' bajo su propio peso y equipo aparejado. DragonStage resuelve esto utilizando una aleación de aluminio 6061-T8 , que ofrece una dureza y un límite elástico significativamente mayores que las aleaciones T6 estándar, lo que garantiza que las vigas horizontales de 24 metros permanezcan rígidas. Otro punto crítico es el 'efecto vela' de una cubierta de 576 metros cuadrados con fuertes vientos. Nuestra solución cuenta con un sistema de soporte terrestre reforzado de 6 u 8 torres con estabilizadores especializados y accesorios de lastre para proporcionar un centro de gravedad seguro. Para evitar la acumulación de agua, el diseño del techo Square Peak garantiza un escurrimiento de agua a alta velocidad, protegiendo de la humedad millones de dólares en equipos técnicos.
3. Características y beneficios clave
El sistema de 24x24m está fabricado con de grado aeroespacial una aleación de aluminio 6061-T8 . Este material especializado recibe un tratamiento térmico en solución y se trabaja en frío para proporcionar la máxima relación resistencia-peso, lo que lo convierte en la principal opción para aparejos a escala de estadio (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
El sistema utiliza una conexión de espiga (cónica) de alta precisión. De acuerdo con los estándares de seguridad internacionales para estructuras temporales masivas, el sistema de espiga es superior para entornos de conciertos con alta vibración, ya que crea una unión sólida y unificada que elimina el 'juego' en las juntas, significativamente más rápido que el tradicional sistema de cerchas con pernos (Fuente: https://www.prolight-sound.com ).
Para garantizar un entorno completo en el lugar, este trussing está diseñado para una integración perfecta con nuestras plataformas modulares de escenario de aluminio. Estas plataformas cuentan con superficies antideslizantes de 18 mm y enormes capacidades de carga, lo que proporciona una base estable que coincide con el grado industrial del techo de pico (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Un tramo de 24 m requiere pilares intermedios? R: Este sistema está diseñado como una estructura de claro espacio; sin embargo, para una máxima capacidad de carga a 24 metros, utilizamos perfiles de armazón tipo caja reforzados y resistentes para garantizar la seguridad sin obstruir la vista del escenario.
P: ¿Puede esta estructura de 6 metros soportar pantallas LED a escala de estadio? R: Sí. El truss de alta resistencia 6061-T8 está diseñado específicamente para aparejos de alta capacidad. Para el peso específico de su pantalla, comuníquese con nuestros ingenieros para obtener un informe de cálculo de carga verificado.
P: ¿La marquesina de PVC es ignífuga? R: Absolutamente. Nuestras marquesinas están hechas de PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares internacionales de seguridad ignífugos B1/M2.
P: ¿Cómo levantamos una grilla de 24x24m? R: Debido a la enorme escala y peso, recomendamos encarecidamente utilizar polipastos eléctricos de cadena sincronizados de 2 toneladas con un controlador de motor centralizado para garantizar una elevación nivelada y segura.
