peso del embalaje: 2600 kg
volumen de embalaje: 28cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 14.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 8pcs |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 2 piezas |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 8pcs |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| Pilar de 8.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| haz cubo | 6 caras | CS520 × 760 | 0pcs |
| Torre de marco | Bloque de manga de espiga l | 4pcs |
| Base de acero l | 4pcs |
| Sección superior L | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.40 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 12.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 7.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Correo de escalera de 7.20 m | 10 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| 2.20 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| 1 | Conectar placa con abrazadera | CS289 × 289 | 2 piezas |
| Aferración | 20pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 274.96 | 1 por ciento |
Presentamos nuestro escenario con armadura de techo de aluminio de calidad profesional: una solución robusta y confiable para eventos al aire libre a gran escala, conciertos, festivales e instalaciones temporales. Diseñado para soportar condiciones climáticas desafiantes, este escenario ofrece una durabilidad excepcional y al mismo tiempo sigue siendo liviano para facilitar el montaje y el transporte.
Con generosas dimensiones de 14 metros de largo, 12 metros de profundidad y 9 metros de altura, esta estructura proporciona un amplio espacio para actuaciones, equipos y personal. La construcción de aluminio garantiza resistencia al óxido y la corrosión, lo que la hace ideal para ambientes costeros o húmedos como el New Lake District.
Ideal para:
Conciertos al aire libre y festivales de música.
Eventos y ceremonias públicas
Espacios de exposición temporal
Escenografías de cine y producción.
Instalaciones de refugios de emergencia o de respaldo.
Características:
Estructura de celosía de aluminio de alta resistencia
Diseño modular para una instalación y desmontaje rápidos
Resistente a la intemperie y a la corrosión
Diseños escalables y personalizables disponibles
Adecuado para accesorios de iluminación, sonido y montaje.
Eleve su evento con un escenario que combine integridad estructural, versatilidad y atractivo profesional. Perfecto para organizadores de eventos, productoras y uso municipal.

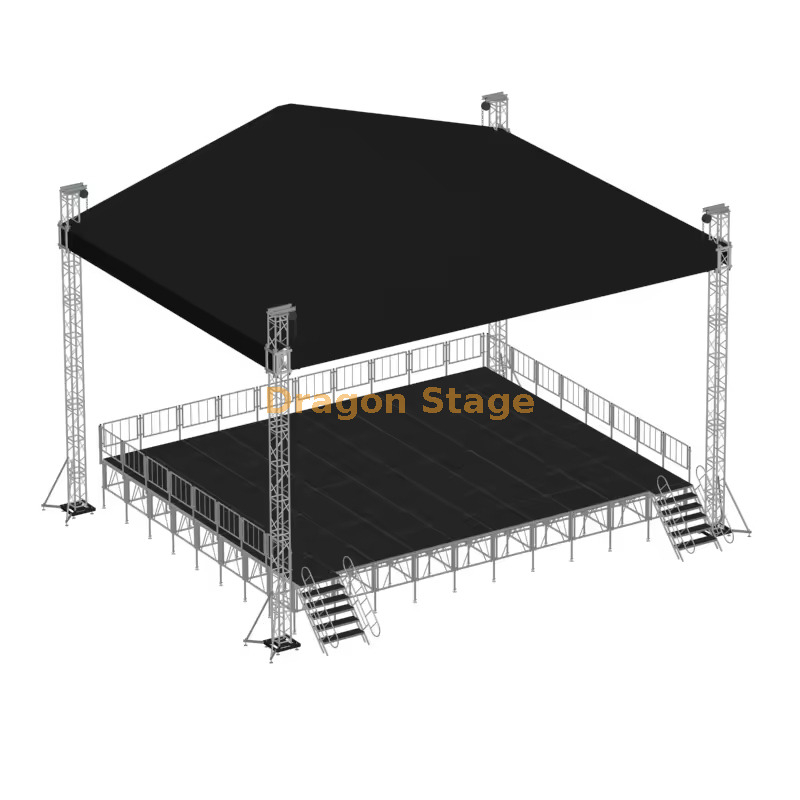

Escenario profesional de armadura de techo de aluminio de 14x12x9m: estructura resistente para presentaciones en eventos
1. Introducción
Para producciones de festivales a gran escala y espectáculos al aire libre de alto perfil, la arquitectura del escenario es la base de un evento exitoso. El escenario de armadura de techo de aluminio profesional de 14x12x9m de DragonStage es una solución de ingeniería de primer nivel, que proporciona 168 metros cuadrados de área de actuación cubierta. Con una imponente altura vertical de 9 metros y un marco de conexión de pernos de alta resistencia, este sistema está optimizado para requisitos de aparejo masivos. Para los organizadores de eventos, el desafío es encontrar una estructura que ofrezca dimensiones a escala de estadio y al mismo tiempo mantenga la rigidez necesaria para iluminación y audio pesados, un desafío que este sistema de aleación 6061-T8 enfrenta con excelencia.
2. Desafíos y soluciones
Un desafío importante para los tramos horizontales de 14 metros es gestionar el 'hundimiento' estructural o la deflexión bajo el peso del equipo profesional. DragonStage resuelve esto utilizando una aleación de aluminio 6061-T8 , que se trata térmicamente y se trabaja en frío para proporcionar un mayor límite elástico y dureza que las aleaciones estándar. Otro problema común es la estabilidad del viento exterior a una altura de 9 metros; Nuestras torres de soporte terrestre cuentan con bases reforzadas con estabilizadores extendidos y gatos niveladores para garantizar un centro de gravedad seguro. Para gestionar los riesgos climáticos, la geometría del techo inclinado facilita la escorrentía inmediata del agua, evitando la peligrosa acumulación de peso de las bolsas de agua en la marquesina de PVC.
3. Características y beneficios clave
El sistema de 14x12x9m está fabricado con de grado aeroespacial una aleación de aluminio 6061-T8 . Este material especializado garantiza que la estructura siga siendo un activo rígido y profesional incluso en condiciones de carga máxima (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
El sistema presenta una configuración profesional de soporte terrestre de 4 torres. Esto permite equipar toda la parrilla de 14x12 m con haces de luz, arreglos lineales de audio y pantallas LED a la altura de la cintura antes de izarla de manera segura hasta su vértice de 9 metros. Según las normas de seguridad internacionales, se prefiere el uso de un sistema de conexión de pernos para estas básculas de servicio pesado porque proporciona una superficie de contacto masiva en cada unión para lograr la máxima rigidez (Fuente: https://www.plasa.org ).
Para proporcionar una solución completa para el lugar, este trussing está diseñado para una integración perfecta con nuestras plataformas modulares de aluminio para escenarios. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, lo que proporciona una base estable que coincide con el nivel profesional de la plataforma aérea (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Por qué el 6061-T8 es mejor para un tramo de 14 m? R: Con este ancho, la rigidez es crítica. El templado T8 es más duro y resistente a la deformación que el T6 estándar, lo que garantiza que el truss se mantenga perfectamente nivelado bajo cargas técnicas pesadas.
P: ¿Puede esta estructura de 9 metros soportar una pantalla LED pesada? R: Sí. La armadura de pernos de alta resistencia está diseñada específicamente para aparejos de alta capacidad. Para el peso específico de su panel, comuníquese con nuestros ingenieros para obtener un informe de carga verificado.
P: ¿La marquesina de PVC es ignífuga? R: Absolutamente. Nuestras marquesinas están hechas de PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares internacionales de seguridad ignífugos B1/M2.
P: ¿Qué tipo de polipastos necesito para esta rejilla? R: Para un tramo de 14x12 m y 9 m de altura, recomendamos encarecidamente utilizar polipastos eléctricos de cadena sincronizados de 1 tonelada para garantizar un levantamiento seguro, nivelado y eficiente.
5. Fuerte llamado a la acción (CTA)
Asegúrese de que su próxima producción se base en ingeniería de élite y seguridad industrial. Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener una cotización personalizada sobre la estructura de rendimiento para eventos de servicio pesado de 14x12x9m. Descarga nuestras especificaciones técnicas y comienza a planificar tu temporada de conciertos más exitosa hasta el momento.
