Peso de embalaje: 1800 kg
Volumen de embalaje: 14 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 9,00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga de 9,00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Pilar de 6.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| haz cubo | Spigotcube 289x289 | 2 piezas |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | .90 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Viga superior de 9.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 4,70 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.70 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 4,70 m de armadura de escalera | 8 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 1.70 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 1 por ciento |
| Conectar placa con abrazadera | 3 piezas |
| Aferración | 16 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 150.06 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 3.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Pilar de 6.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
peso del embalaje; 1500 kg
volumen de embalaje: 9.5cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 21 PCS |
| 1.22m abrazadera en el escenario | 28 PCS |
| 2.44m abrazadera en el escenario | 24 pcs |
| soportar con un tubo extensible | 32 pcs |
| Base ajustable | 32 pcs |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | ajustable a la altura de la etapa | 2 pcs |

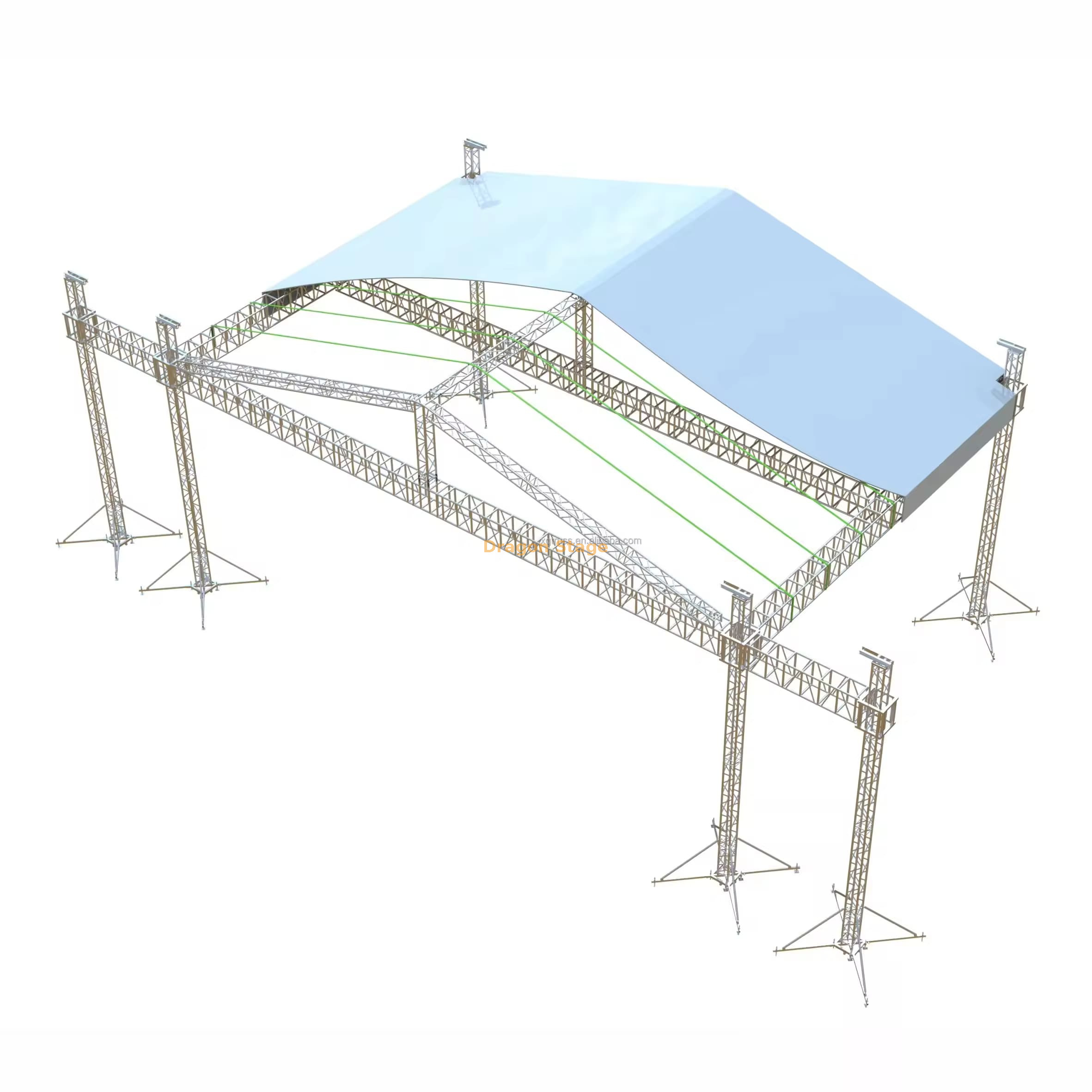

Sistema de armadura de techo para exteriores portátil de aluminio profesional de 9x9x7m con 2 alas laterales
1. Introducción
En el mundo de los festivales regionales y las producciones de conciertos de tamaño mediano, la armadura de techo portátil para exteriores de aluminio de 9x9x7m de DragonStage es el estándar de la industria en cuanto a versatilidad y escala profesional. Con 81 metros cuadrados de espacio cubierto para presentaciones y un imponente espacio libre vertical de 7 metros, este sistema está diseñado para brindar una presencia visual de alto impacto. La inclusión de dos alas laterales especializadas permite la suspensión perfecta de sistemas de audio line array profesionales, manteniendo el escenario principal despejado y optimizando la distribución del sonido. Para los organizadores de eventos, este sistema proporciona el equilibrio perfecto entre una sensación masiva de 'escenario principal' y la eficiencia de una plataforma modular portátil.
2. Desafíos y soluciones
Un desafío común para los escenarios al aire libre es la integración segura de equipos de audio pesados sin saturar el área de actuación. DragonStage resuelve esto incorporando dos alas laterales dedicadas en el diseño estructural, proporcionando puntos de suspensión estables para arreglos en línea que son independientes de la rejilla de iluminación principal. Otro obstáculo importante es la gestión de variables ambientales como las fuertes lluvias; un tejado plano puede provocar una peligrosa acumulación de agua. Nuestro sistema de 9x9m presenta una geometría de techo inclinado y PVC de alta tensión que garantiza la escorrentía inmediata del agua. Para instalaciones en terrenos de festivales sin pavimentar, el sistema de soporte de suelo de 4 torres incluye gatos niveladores ajustables de alta resistencia para garantizar que los pilares de 7 metros permanezcan perfectamente aplomados y estables en cualquier terreno.
3. Características y beneficios clave
El sistema de 9x9x7m está fabricado con una aleación de aluminio 6061 de grado aeroespacial. Este material es reconocido mundialmente por su relación resistencia-peso superior y su resistencia natural a la corrosión, lo que garantiza que la estructura siga siendo un activo profesional a largo plazo (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
La estructura utiliza un diseño modular de soporte en el suelo, lo que permite equipar toda la rejilla de 9x9 m con iluminación y cableado a la altura de la cintura antes de izarla de forma segura hasta su pico de 7 metros. Según las normas internacionales de seguridad para estructuras temporales, este método reduce significativamente los riesgos asociados con el trabajo en altura y garantiza una instalación más rápida y eficiente (Fuente: https://www.prolight-sound.com ).
Para proporcionar una solución integral para el lugar, este trussing está diseñado para una compatibilidad perfecta con nuestras plataformas modulares de aluminio para escenarios. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, lo que proporciona una base segura y profesional que combina con la plataforma aérea (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Cuánto peso pueden soportar las alas laterales? R: Cada ala lateral está reforzada para soportar sistemas de altavoces profesionales en línea. Comuníquese con nuestro equipo de ingeniería con su peso de audio específico para obtener un cálculo de carga verificado.
P: ¿Este tramo de 9 m puede soportar una pantalla LED pesada? R: Sí. La estructura tipo caja de aluminio 6061 está diseñada para aparejos de alta capacidad. Recomendamos un enfoque de carga distribuida para una estabilidad óptima.
P: ¿La marquesina de PVC es ignífuga e impermeable? R: Absolutamente. Nuestras marquesinas están fabricadas con PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares de seguridad ignífugos B1/M2.
P: ¿Cuántas personas se necesitan para el montaje? R: Un equipo profesional de 3 a 4 personas normalmente puede ensamblar e izar el sistema completo de 9x9x7 m en aproximadamente 4 a 6 horas.
5. Fuerte llamado a la acción (CTA)
Asegúrese de que su próxima producción se base en una base de ingeniería profesional y seguridad estructural. Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener una cotización personalizada sobre el sistema de armazón de techo para exteriores de 9x9x7m con alas laterales. Descarga nuestras especificaciones técnicas y comienza a planificar tu temporada de conciertos más exitosa hasta el momento.
