sistema de truss exterior 20x16x12m
peso del embalaje: 3700 kg
volumen de embalaje: 35cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 20.00 m (frente) | sets | 3.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Viga de 16.00 m (lado) | 4 sets | 3.00 m | 50 × 3.0 | CS500 × 600 | 16 piezas |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 8pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Pilar de 11.00 m | 6 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 12 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| haz cubo | 6 caras | CS500 × 600 | 12 piezas |
| Torre de marco | Bloque de manga de espiga M | 6 piezas |
| Base de acero m | 6 piezas |
| Top Sección M | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | sets | 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Haz superior de 16.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 10.20 m haz oblicuo | 6 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.20 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 10.20 m de armadura de escalera | 12 sets | 3.00 m | 50 × 3.0 | CL40,389*50 | 24 piezas |
| 2.00 m | 50 × 3.0 | CL40,389*50 | 12 piezas |
| 2.20 m | 50 × 3.0 | CL40,389*50 | 12 piezas |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 1 por ciento |
| 1 | Conectar placa con abrazadera | CS389 × 389 | 0pcs |
| Aferración | 24 piezas |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 480.16 | 1 por ciento |
sistema de truss interior 15x12x9m
Peso de embalaje: 1200 kg
volumen de embalaje: 13,5 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 15.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 10 por ciento |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 8.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| haz cubo | 6 caras | CS389 × 389 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |

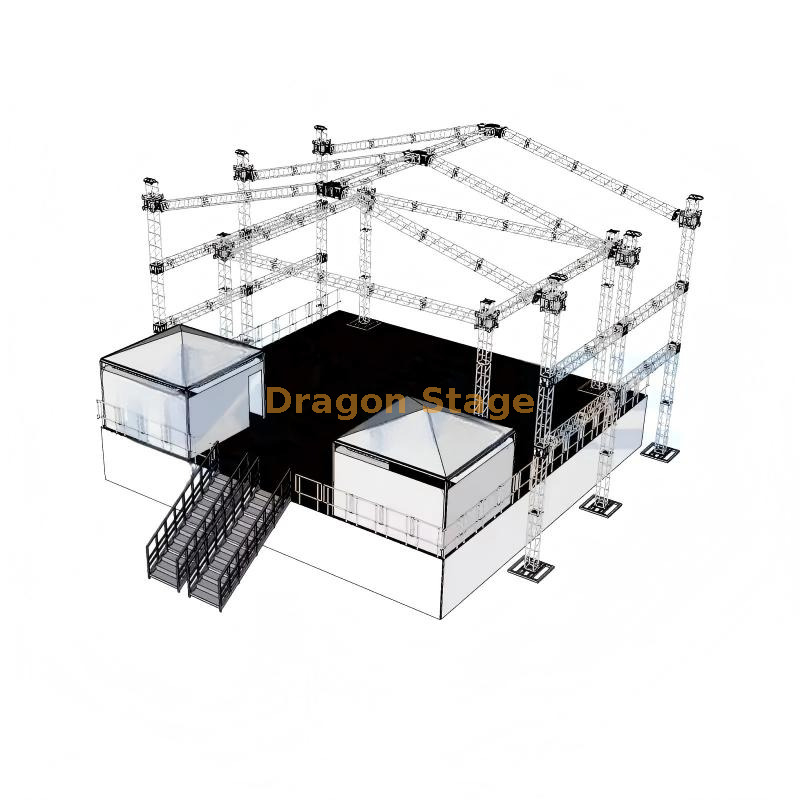

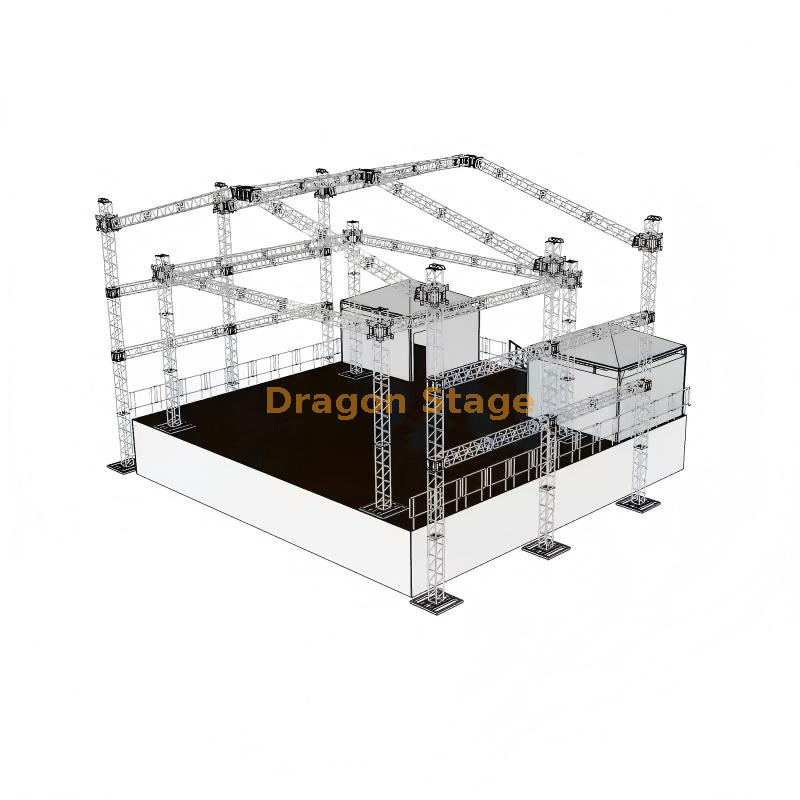

El sistema de escenario con armadura de techo de pico de alta resistencia de 20 m × 16 m es una solución profesional para espectáculos al aire libre totalmente integrada que combina un gran escenario principal con prácticas instalaciones detrás del escenario, perfectas para grandes conciertos, festivales, producciones teatrales y eventos corporativos.
El escenario principal cuenta con un generoso frente de 20 metros de ancho, 16 metros de profundidad y un techo puntiagudo de gran altura sostenido por robustas torres de armadura de espiga de aluminio, lo que proporciona un amplio espacio y puntos de montaje para amplia iluminación, pantallas LED y sistemas de sonido lineales. Integradas directamente en la estructura hay múltiples áreas cerradas detrás del escenario, que incluyen vestidores, cabinas de producción y una cabina de control/mezcla, todas construidas dentro del marco de estructura para una funcionalidad y seguridad perfectas.
Construido con aluminio 6061 certificado con conectores cónicos rápidos, este sistema apoyado en el suelo ofrece una capacidad de carga excepcional, resistencia al viento y un montaje rápido, al tiempo que elimina la necesidad de tiendas de campaña o remolques separados. El paquete completo incluye plataforma elevada para escenario, escaleras de acceso, barandillas de seguridad y dosel de PVC opcional.
Ideal para producciones en gira y empresas de alquiler que exigen un escenario llave en mano con comodidades profesionales detrás del escenario en un sistema eficiente y transportable, que ofrece comodidad superior para los artistas, eficiencia de producción y experiencia del público en cualquier lugar al aire libre.
