peso del embalaje: 4150 kg
Volumen de embalaje: 37cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 18.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 18 piezas |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Viga de 15.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 10 por ciento |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Pilar de 8.00 m | 6 sets | 3.00 m | 50x3.0 | CS350 × 350 | 12 piezas |
| 2.00 m | 50x3.0 | CS350 × 350 | 6 piezas |
| 1.00 m | 50x3.0 | CS350 × 350 | 0pcs |
| Torre de marco | Bloque de manga de espiga M | 6 piezas |
| Base de acero m | 6 piezas |
| Top Sección M | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 1.80 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Viga superior de 15.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 5pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga oblicua de 9.20 m | 6 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| Camantón de una escalera de 9.20 m | 12 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 24 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 12 piezas |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 12 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 1 por ciento |
| Conectar placa con abrazadera | 3 piezas |
| Aferración | 24 piezas |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 412.56 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 3.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Pilar de 8.00 m alas | 2 conjuntos | 3.00 m | FALSO | CS350 × 350 | 4pcs |
| 2.00 m | FALSO | CS350 × 350 | 2 piezas |
| 1.00 m | FALSO | CS350 × 350 | 0pcs |
| Torre de alas | Bloque de manga de espiga M | 2 piezas |
| Base de acero m | 2 piezas |
| Top Sección M | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
peso del embalaje: 6700 kg
volumen de embalaje: 46cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1x2m) | de madera | 112 PCS |
| 1M Stage Brace | 126 piezas |
| 2M Stage Brace | 120 piezas |
| soportar con un tubo extensible | 135 piezas |
| Base ajustable | 135 piezas |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | 2 pcs |

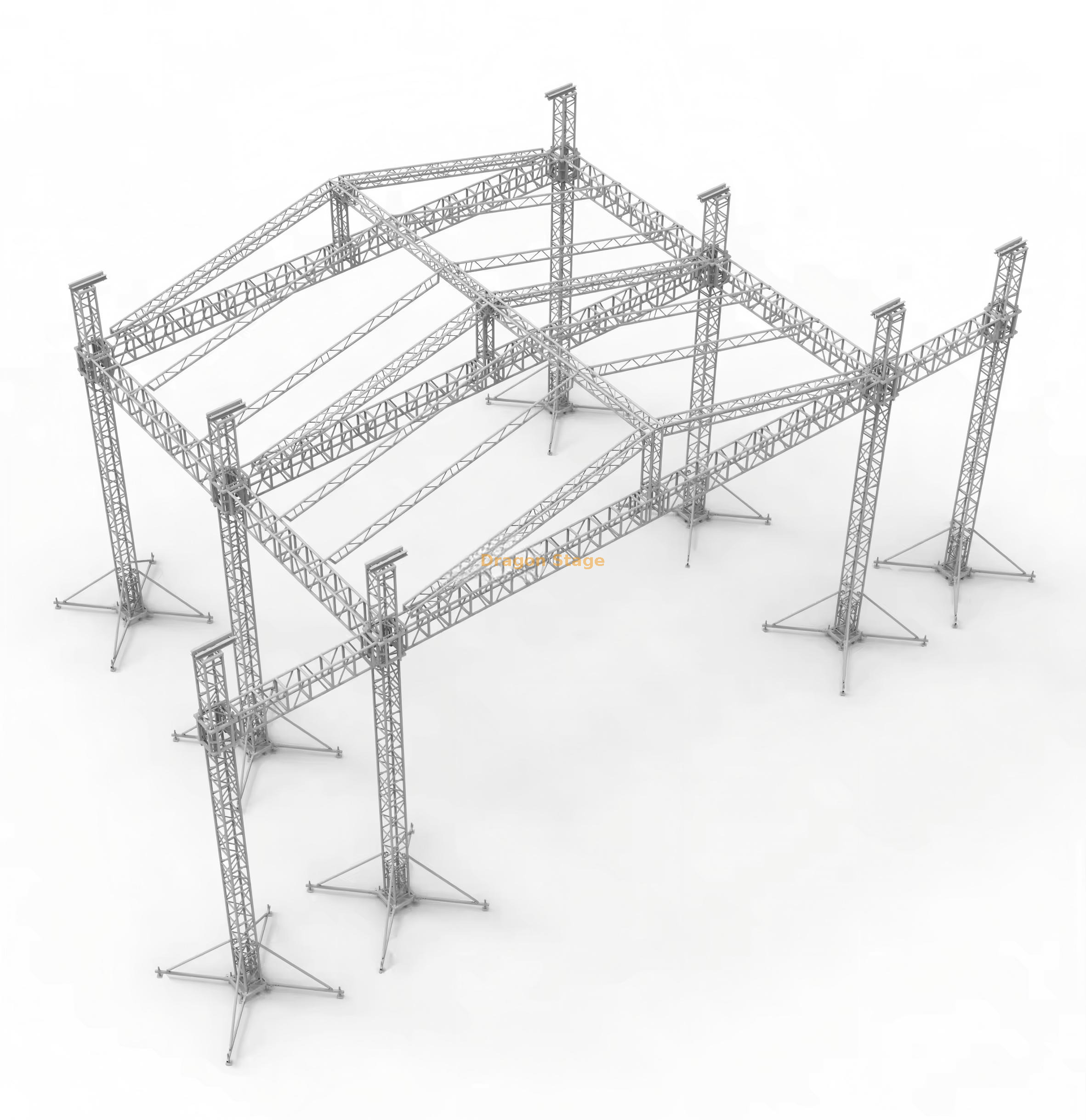

Armazón de techo inclinado de aluminio para eventos de conciertos de 60 x 50 x 30 pies: sistema certificado para servicio pesado
1. Introducción: la base de la producción en vivo a gran escala
En el mundo del entretenimiento profesional y las reuniones públicas a gran escala, la armadura de techo inclinado de aluminio para eventos de conciertos de DragonStage se erige como un punto de referencia para los sistemas de escenario de alta capacidad y servicio pesado. Con un impresionante tamaño de 60 pies de ancho x 50 pies de profundidad (18 mx 15 m) con una imponente altura libre de 30 pies (9 m) , esta estructura está diseñada para brindar el máximo impacto visual y un soporte técnico incomparable. Es la opción definitiva para los organizadores de eventos y contratistas que exigen un sistema robusto y confiable capaz de soportar extensos equipos de iluminación, pantallas LED de gran formato y arreglos lineales de audio de alto rendimiento.
Este sistema de armadura de techo inclinado de aluminio combina una enorme plataforma de escenario modular (16x14 m) con una rejilla de techo estructuralmente certificada, diseñada para proteger a los equipos valiosos y a los artistas de las inclemencias del tiempo. Utilizando perfiles de truss de primera calidad y un eficiente mecanismo de soporte en el suelo, este truss para eventos de alta resistencia de 60 x 50 pies garantiza seguridad, eficiencia y escala para producciones de clase mundial.
2. Desafíos y soluciones en la construcción de eventos modernos
Realizar un concierto o festival al aire libre a gran escala requiere superar desafíos logísticos y de ingeniería críticos, particularmente el manejo de cargas extremas, fuertes vientos y un despliegue rápido y seguro. Los sistemas de truss estándar a menudo carecen de la capacidad certificada y de los componentes integrados necesarios para abarcar con seguridad 18 metros y al mismo tiempo soportar los requisitos de peso de producción modernos.
DragonStage aborda estos problemas con precisión diseñada. El sistema utiliza una combinación de armazón de alta resistencia CS500x600 para los tramos principales y armazón CS350x350 para los pilares, lo que garantiza una relación resistencia-peso superior que maneja cargas de aparejo complejas con confianza. Además, el diseño de armadura de techo plano inclinado de 6 pilares incluye 24 estabilizadores largos y un sistema integral de soporte del suelo, lo que mejora significativamente la estabilidad estructural y la resistencia al viento (Fuente: https://www.dragontruss.com/Certificate ). Este compromiso con componentes de alta especificación mitiga los principales riesgos de los proyectos, un enfoque clave para los organismos de la industria que enfatizan la seguridad estructural en estructuras desmontables temporales (Fuente: https://www.lsionline.com ).
3. Características y beneficios clave
El sistema de armadura de techo inclinado de 60x50x30 pies ofrece una solución altamente eficiente y que cumple con las normas de seguridad a través de un conjunto de características profesionales integradas.
Componentes estructurales avanzados
La estructura de soporte de carga central aprovecha tubos principales robustos (50 mm x 3,0 mm) y perfiles de armadura de primera calidad. Específicamente:
Rejilla de Cubierta: Construida con potente cercha cuadrada CS500x600 para los vanos principales de 18,00m.
Pilares verticales: Construidos a partir de una confiable armadura cuadrada CS350x350 y asegurados por 6 juegos de componentes de bloque de manga (M), base de acero (M) y sección superior (M), lo que garantiza una transferencia de capacidad certificada al suelo.
Armazón de conexión Spigot: utiliza el acoplador cónico y el mecanismo de clip y pasador Safrty para una conexión rápida y confiable en todos los elementos modulares, lo que reduce drásticamente el tiempo de ensamblaje y mantiene una alta resistencia de la unión.
Alas integradas de escenario y sonido
Este sistema incluye una plataforma de escenario modular dedicada de 16 x 14 m con 112 piezas de plataformas de escenario de madera de 4 x 8 pies (1 x 2 m) , lo que proporciona un área de actuación amplia y estable. Fundamentalmente, la estructura está prediseñadas para soporte de audio, con alas de sonido de altavoz de 3 m de ancho construidas con el mismo armazón CS500x600 de alta resistencia. Estas alas garantizan una ubicación óptima de los sistemas de altavoces de matriz lineal, garantizando una cobertura de sonido superior y reduciendo aún más la necesidad de alquilar torres de PA por separado.
Seguridad mejorada y protección contra el clima
El diseño de armadura de techo plano inclinado es muy eficaz para desviar la lluvia y los escombros, protegiendo los sofisticados y costosos equipos de iluminación y sonido montados en la rejilla del techo. La amplia marquesina de PVC de 412,56 m2 se suministra en azul estándar o se puede personalizar para que combine con la marca. Para levantar la enorme estructura del techo, el sistema incluye 6 juegos de polipastos manuales de 2 toneladas (BA05) , que garantizan una elevación controlada y segura de la rejilla de la armadura durante las fases de montaje y carga.
4. Preguntas frecuentes prácticas para profesionales del escenario
P: ¿Cuál es el beneficio del perfil de truss CS500x600? R: Este perfil de armadura de alta resistencia está optimizado para luces largas (como la viga de 18 m) y cargas puntuales altas, ofreciendo una resistencia significativamente mayor y una deflexión reducida en comparación con series de armaduras más pequeñas.
P: ¿Se pueden cambiar los polipastos manuales por motores de cadena eléctricos? R: Sí, los bloques de manga Spigot están diseñados para ser compatibles con motores de cadena eléctricos estándar de 2 toneladas, lo que permite el levantamiento mecanizado de la estructura del techo con solo presionar un botón.
P: ¿Cómo se empaqueta y transporta el sistema? R: Toda la estructura es modular, con un peso total de embalaje de 6700 kg y un volumen de 46 CBM , lo que facilita el envío de carga consolidado y una logística eficiente en el sitio.
P: ¿Qué tipo de protección del suelo se requiere? R: Debido a la escala de la estructura, es obligatorio un anclaje y lastre adecuados, aprovechando los 24 estabilizadores largos. Proporcionamos documentación detallada de cálculo de carga, que debe ser aprobada por un ingeniero estructural local para una operación segura en exteriores.
5. Fuerte llamado a la acción (CTA)
Eleve la producción de su evento con la máxima seguridad y capacidad estructural de la armadura de techo inclinado de aluminio DragonStage para eventos de conciertos de 60 x 50 x 30 pies.
Descargue tablas de carga detalladas y comuníquese con el equipo de ingeniería de DragonStage para obtener una solución de truss personalizada y consultar el proyecto.
