peso del embalaje: 11,5 cbm
Volumen de embalaje: 2500 kg.
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x4ft
(1.22x1.22m) | vidrio acrílico local | 50 pcs |
| 1.22m abrazadera en el escenario | 115 piezas |
| soportar con un tubo extensible | 66 PCS |
| Base ajustable | 66 PCS |
| Escalera de escenario | vidrio acrílico 18 mm | total | 5 | pasos | 2 pcs |
Peso de embalaje: 2000 kg
Volumen de embalaje: 12cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 13.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 7.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Pilar de 6.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| haz cubo | Spigot Cube 389x389 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.30 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 7.00 m haz superior | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| Viga oblicua de 6.70 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.70 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Correo de escalera de 6.70 m | 6 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 6 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 6 piezas |
| 1.70 m | 50 × 3.0 | CL30,289*50 | 6 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 12 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 177.66 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 2,00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 6.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
Estructura de armadura de techo portátil de aluminio y escenario de concierto: paquete completo de 40 pies x 60 pies
Introducción: La solución integral para conciertos y eventos al aire libre
La estructura de armadura de techo portátil de aluminio Dragon Stage combinada con el sistema de escenario de 40 pies x 60 pies proporciona una solución todo en uno para eventos profesionales al aire libre. Este paquete está diseñado para conciertos, festivales y reuniones corporativas a gran escala, y cuenta con una armadura de techo protectora robusta y un escenario de actuación amplio. El sistema de conexión Spigot garantiza un montaje rápido, lo que le permite implementar una configuración totalmente profesional de forma rápida y eficaz.
Características clave y desglose de componentes

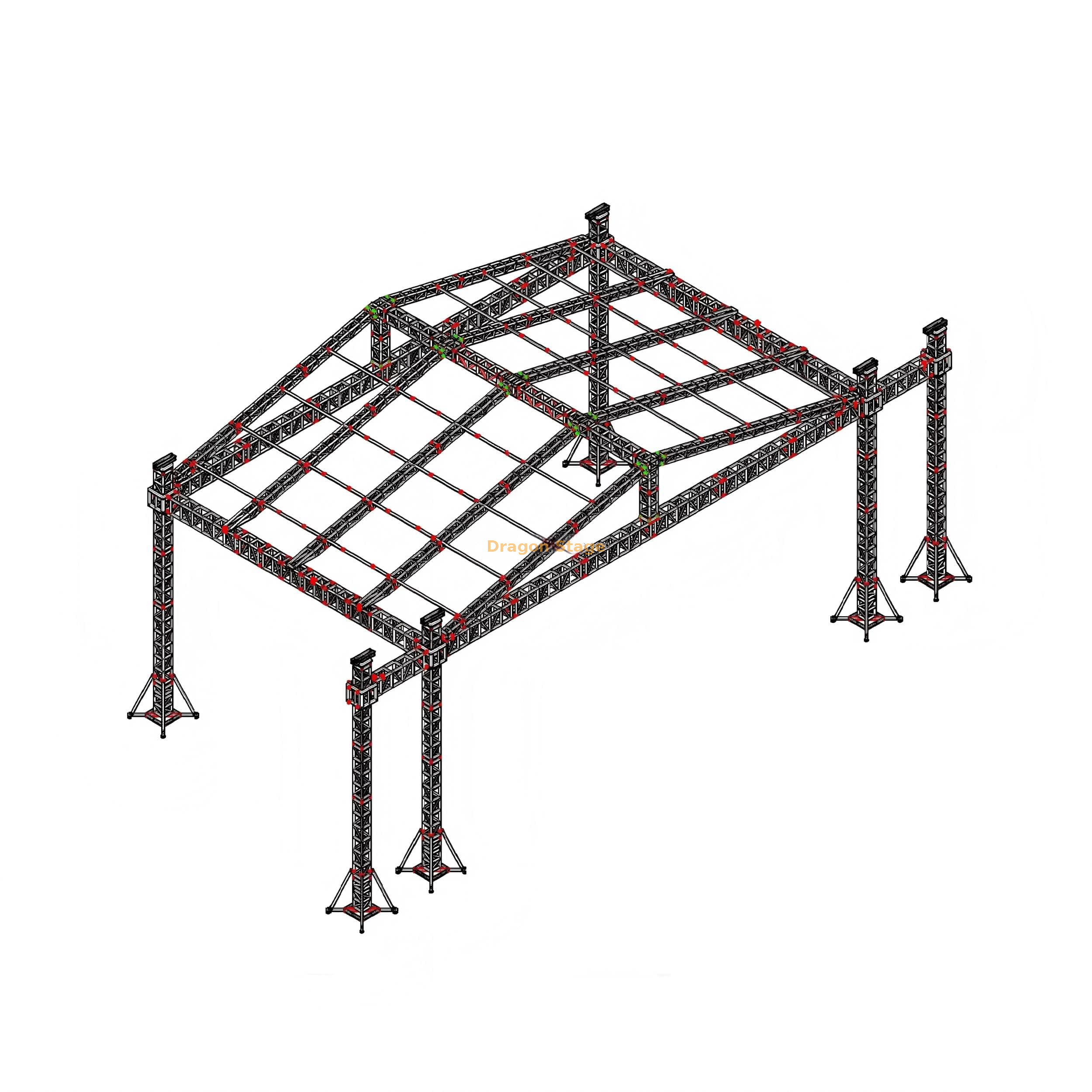

I. Estructura de techo tipo armadura (13 mx 7 mx 7 m)
La armadura de techo con estructura en A está diseñada para ofrecer un alto rendimiento y una suspensión de carga confiable:
Dimensiones de la estructura: 13 m de largo x 7 m de ancho x 7 m de alto (aproximadamente 42,6 pies x 23 pies x 23 pies).
Perfil de armadura principal: la estructura de carga principal utiliza una armadura cuadrada CS389x389 (400 mm x 400 mm) con tubos principales de 50 mm x 3,0 mm , lo que proporciona una alta capacidad en un tramo de 13 metros para iluminación y pantallas de video.
Soporte y pilares: Los pilares y los componentes del techo utilizan el armazón cuadrado CS289x289 (300 mm x 300 mm), más liviano , apropiado para la altura vertical de 7 m.
Alas integradas: incluye dos juegos de pilares de alas de 6 m y vigas de armadura correspondientes, completos con componentes de torre dedicados y 8 estabilizadores largos adicionales , ideales para montar altavoces de arreglo lineal (torres PA) y carteles visuales laterales.
Soporte y elevación en tierra: el sistema incluye 6 juegos de torres de elevación (4 principales, 2 de ala) equipadas con bloques de manga con espiga y polipastos manuales de 2 toneladas (BA05) para un montaje vertical controlado.
II. Escenario de concierto portátil (40 pies x 60 pies)
La plataforma del escenario incluida es amplia y está diseñada para brindar atractivo estético y seguridad a los artistas:
Espacio del escenario: una gran área de actuación de 40 pies x 60 pies (12,2 mx 18,3 m).
Material de la cubierta: Cuenta con 50 piezas de cubierta de escenario de plexiglás/vidrio acrílico de 4x4 pies (1,22 mx 1,22 m) , que ofrecen un aspecto premium, transparente o translúcido, perfecto para efectos de iluminación.
Altura ajustable: El escenario está colocado a 4 pies (1,22 m) de altura, utilizando soportes con tubos extensibles y bases ajustables, lo que brinda flexibilidad para nivelar en terrenos exteriores irregulares.
Accesorios: Viene completo con refuerzos, bases ajustables y 2 juegos de escaleras de vidrio acrílico de 5 escalones..
III. Logística del sistema
| Componente | Dimensiones (largo x ancho x alto) | Perfil de materiales | Peso/volumen |
| Mazo | 40 pies x 60 pies (12,2 mx 18,3 m) | Vidrio Acrílico/Aluminio | 2500 kg / 11,5 cbm |
| Armazón de techo | 13m x 7m x 7m | CS389x389 y CS289x289 | 2000 kg / 12 cbm |
| Pabellón | 177,66 m2 | PVC, azul o color personalizado | N / A |
| Estabilización | 24 estabilizadores largos en total | Base de acero y armadura | N / A |
Preguntas frecuentes prácticas para profesionales del escenario
P: ¿Cómo cubre el techo de 13 x 7 m el escenario de 40 x 60 pies (18,3 x 12,2 m)?
R: Las dimensiones sugieren que el sistema de truss (13 m de ancho) está diseñado para cubrir la profundidad del escenario de actuación, mientras que las alas laterales que se extienden a lo ancho (hasta 18,3 m/60 pies) están sostenidas por pilares adicionales. Esto proporciona una luz de techo óptima sobre el área del escenario principal para el montaje, mientras que el escenario en sí se extiende más allá de la línea del techo para lograr el máximo tamaño e impacto visual.
P: ¿Todo el hardware necesario está incluido en el precio?
R: Sí, la descripción indica explícitamente que todo el sistema incluye todos los componentes necesarios, incluidos los acopladores cónicos, los clips de seguridad y los pasadores necesarios para conectar las secciones del truss Spigot. El rango de precios (67.770 yenes - 75.032 yenes) sugiere que el costo final depende de la elección específica del color del dosel de PVC o de personalizaciones menores.
P: ¿Por qué incluir dos tamaños diferentes de truss (CS389x389 y CS289x289)?
R: Este es un diseño híbrido diseñado para equilibrar la capacidad de carga y el costo. El perfil CS389x389 es esencial para soportar altas cargas de flexión y peso concentrado en un gran tramo de 13 m . El perfil más ligero CS289x289 es suficiente y rentable para torres verticales y elementos de techo donde la compresión es la fuerza dominante.
