Peso de embalaje: 3600 kg
Volumen de embalaje: 39cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 14.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 8pcs |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Viga de 14.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 8pcs |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Pilar de 9.00 m | 4 sets | 3.00 m | 50x3.0 | CS350 × 350 | 12 piezas |
| 2.00 m | 50x3.0 | CS350 × 350 | 0pcs |
| 1.00 m | 50x3.0 | CS350 × 350 | 0pcs |
| haz cubo | 6 caras | CS500 × 600 | 0pcs |
| Torre de marco | Bloque de manga de espiga M | 4pcs |
| Base de acero m | 4pcs |
| Top Sección M | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.40 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 14.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 7.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Correo de escalera de 7.20 m | 12 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 12 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 12 piezas |
| 2.20 m | 50 × 3.0 | CL30,289*50 | 12 piezas |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| 1 | Conectar placa con abrazadera | CS289 × 289 | 2 piezas |
| Aferración | 24 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 308.56 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Beam de 4.00 m alas | 4 sets | 3.00 m | 50 × 3.0 | CS500 × 600 | 4pcs |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 4pcs |
| Pilar de 9.00 m alas | 4 sets | 3.00 m | 50x3.0 | CS350 × 350 | 12 piezas |
| 2.00 m | 50x3.0 | CS350 × 350 | 0pcs |
| 1.00 m | 50x3.0 | CS350 × 350 | 0pcs |
| Torre de alas | Bloque de manga de espiga M | 4pcs |
| Base de acero m | 4pcs |
| Top Sección M | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |

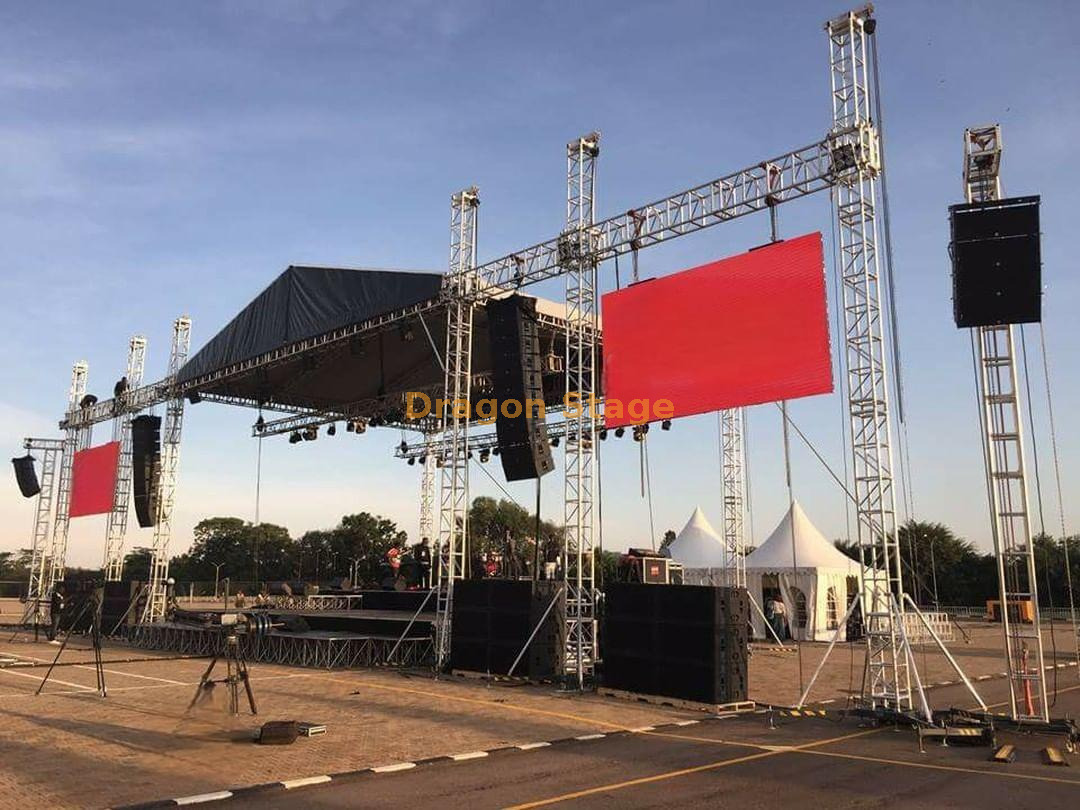

Armazón de techo para escenario al aire libre de 14x14x10m de alta calidad para eventos a gran escala
1. Introducción
Los festivales al aire libre a gran escala y los eventos corporativos de alto impacto requieren una base estructural que proporcione una escala masiva y una seguridad absoluta. La armadura de techo para escenario exterior de alta calidad de 14x14x10m de DragonStage está diseñada para entornos de producción de élite y ofrece un área de actuación cubierta de 196 metros cuadrados. Con un imponente espacio vertical de 10 metros, este sistema proporciona el volumen superior necesario para parcelas de iluminación escalonadas, fondos LED de alta resolución y sistemas de audio complejos. Para los constructores de escenarios y organizadores de eventos, el desafío es encontrar una plataforma que soporte a los ciclistas técnicos pesados y al mismo tiempo resista las fuerzas impredecibles de la naturaleza, un desafío que este sistema de aluminio diseñado con precisión enfrenta con excelencia industrial.
2. Desafíos y soluciones
Uno de los principales desafíos para los tramos de 14 metros es gestionar la deflexión estructural. Los trusses tradicionales pueden 'hundirse' bajo el peso de cabezas móviles pesadas y paneles LED; DragonStage resuelve esto mediante el uso de perfiles de aluminio reforzado de alta calidad que mantienen una línea horizontal rígida en todo el tramo. Además, a una altura de 10 metros, la resistencia al viento se convierte en un factor de seguridad crítico. Nuestra solución cuenta con un sistema de soporte al suelo de múltiples torres y estabilizadores integrados que anclan la estructura firmemente contra cargas de viento laterales. Para los equipos que enfrentan plazos ajustados para el festival, el diseño modular y el sistema de bloques de manga permiten montar toda la rejilla del techo a nivel del suelo y izarla de manera segura, lo que reduce significativamente la mano de obra en el lugar y mejora la seguridad del equipo.
3. Características y beneficios clave
El sistema de 14x14x10m está fabricado con una aleación de aluminio 6082-T6 de grado aeroespacial. Este material se elige específicamente por su alta resistencia a la tracción y resistencia superior a la corrosión, lo que garantiza que la estructura siga siendo un activo seguro y profesional en ambientes húmedos o costeros (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).

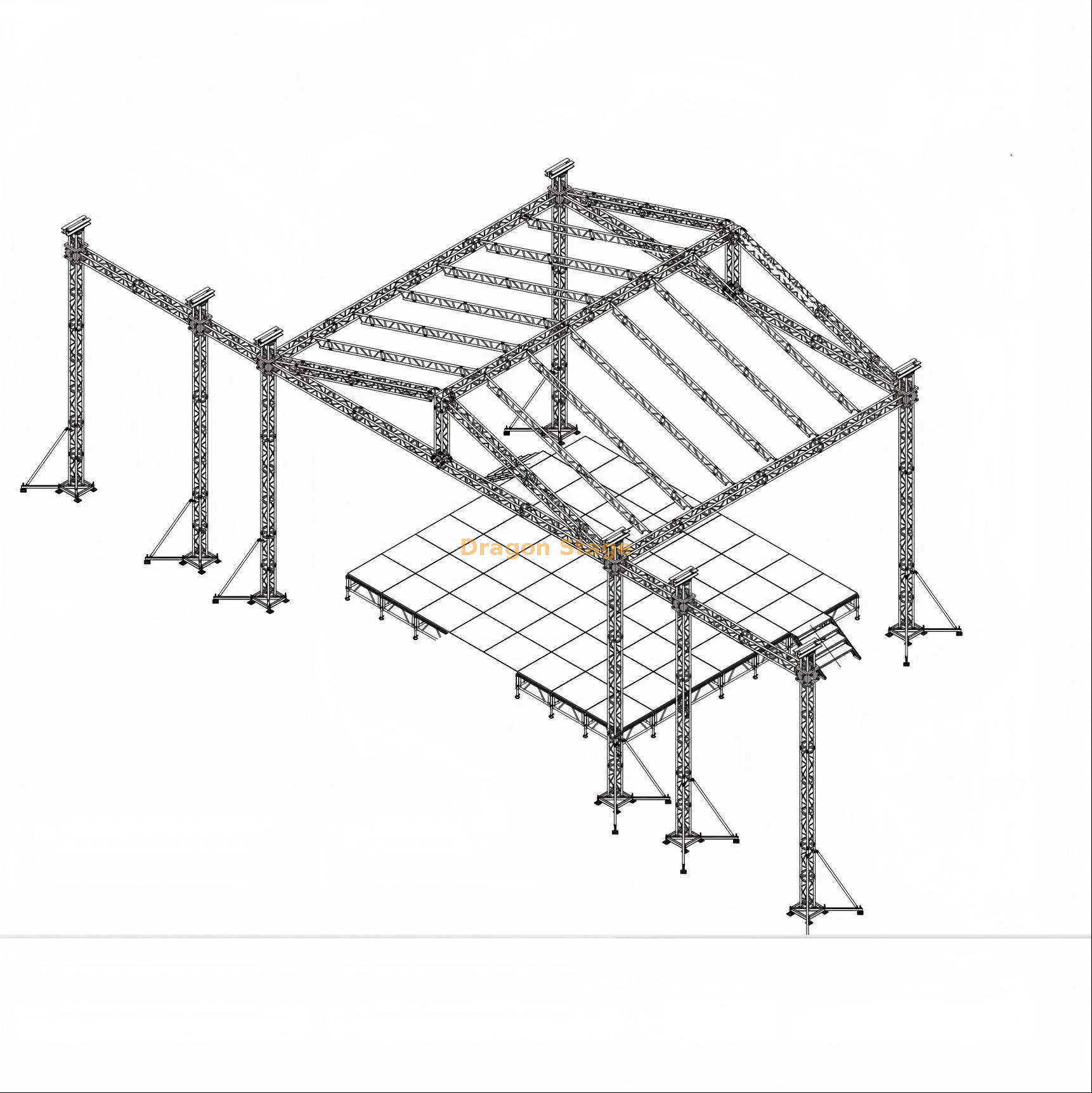

El sistema presenta un diseño de techo inclinado cubierto por una marquesina de PVC resistente e ignífuga de 850 g/m². Esta geometría garantiza una escorrentía inmediata del agua, evitando la peligrosa acumulación de bolsas de agua durante las fuertes lluvias. De acuerdo con los estándares internacionales de seguridad para estructuras temporales para eventos, una estructura de 10 metros de altura requiere cálculos precisos de lastre para evitar que se vuelque, por lo que nuestras bases de torre son compatibles con sistemas de lastre de alta capacidad (Fuente: https://www.lsionline.com ).
Para garantizar un entorno de actuación completo, este trussing es perfectamente compatible con nuestras plataformas modulares de escenario de aluminio. Estas plataformas cuentan con superficies antideslizantes de 18 mm y patas ajustables, lo que proporciona una base estable que coincide con el nivel profesional de un equipo elevado (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ). Este enfoque de sistema total garantiza la armonía estructural desde el suelo hasta la cima de 10 metros.
4. Sección de preguntas frecuentes
P: ¿Cuál es la carga máxima que puede soportar el tramo de 14 m? R: Dependiendo del perfil de truss seleccionado, el tramo de 14 m normalmente puede soportar entre 1500 kg y 2500 kg de carga distribuida para iluminación y audio.
P: ¿Se puede utilizar esta estructura en áreas de fuertes vientos? R: Sí. Cuando se utiliza con lastre y cables de sujeción adecuados, el sistema está diseñado para ofrecer estabilidad ante vientos fuertes. Recomendamos retirar la cubierta si se pronostica que los vientos superarán los 70 km/h.
P: ¿Cómo se eleva la rejilla del techo a 10 metros? R: El sistema utiliza un sistema de elevación de torre con bloques de manga y puede operarse mediante polipastos de cadena eléctricos sincronizados o cabrestantes manuales.
P: ¿La marquesina de PVC es ignífuga? R: Absolutamente. Nuestras marquesinas son impermeables, resistentes a los rayos UV y cumplen con los estándares internacionales de seguridad retardantes de fuego B1/M2.
5. Fuerte llamado a la acción (CTA)
Asegúrese de que su próxima producción se base en ingeniería de élite y seguridad absoluta. Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener un presupuesto personalizado para la armadura de techo para escenario exterior de alta calidad de 14x14x10m. Descargue nuestras especificaciones técnicas detalladas y comience a planificar la temporada de eventos más exitosa hasta el momento.
