Sistema de pórtico con cercha de pernos de aluminio de 9x6 m con torres de soporte gemelas y refuerzo de estabilizadores para eventos
50 Recenzoj
El sistema de pórtico con armazón de pernos DragonStage de 9x6 m es una estructura modular de soporte para eventos que cuenta con dos torres de armazón verticales, una viga de armazón horizontal conectada con pernos, conjuntos de cabeza de torre, placas de base y refuerzos de estabilizadores diagonales.
Con una dimensión horizontal nominal de 9 m (29,5 pies) y una altura de 6 m (19,7 pies), esta estructura de marco abierto está diseñada para iluminación de eventos, producción de escenarios, marcos de telón de fondo y aplicaciones de pórtico temporales. Las especificaciones finales de la armadura, las disposiciones de soporte y las cargas de los equipos se confirman de acuerdo con los requisitos del proyecto.
El sistema de pórtico con armazón de pernos DragonStage de 9x6 m es una estructura de armazón modular apoyada en el suelo diseñada para aplicaciones de producción de eventos que requieren una viga de armazón horizontal elevada.
El sistema consta de dos torres de soporte verticales conectadas por una viga de celosía horizontal. Cada torre se ilustra con un conjunto de base, refuerzos diagonales y un conjunto de cabeza de torre.

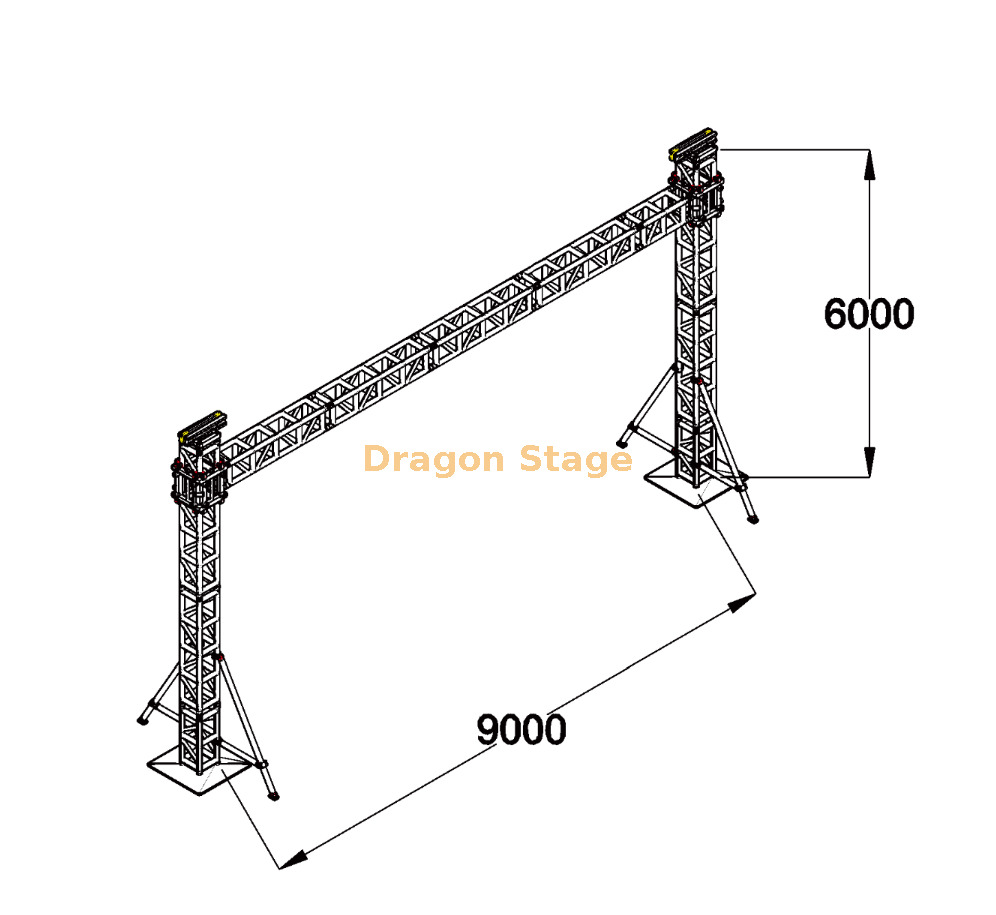

Las dimensiones nominales que se muestran en el dibujo son:
Dimensión horizontal: 9 m / 29,5 pies
Altura total: 6 m/19,7 pies
La dimensión de 9 m se toma del plano suministrado entre las posiciones de soporte indicadas. El ancho exterior final, la longitud de la viga y la abertura libre deben confirmarse a partir del plano de producción.
Esta estructura es particularmente relevante para las empresas de eventos que buscan una configuración de pórtico abierto en lugar de un techo completo o una estructura de escenario cerrada.
La característica distintiva de este producto es su disposición de soporte de dos torres.
La estructura ilustrada incluye:
Una torre de celosía vertical a cada lado
Una viga de armadura horizontal conectada por pernos
Conjuntos de cabeza de torre
Placas base
Estabilizadores diagonales y miembros de refuerzo.
Secciones de conexión modulares
La viga horizontal proporciona la línea principal de armadura elevada, mientras que las dos torres forman la estructura de soporte a cada lado.
A diferencia de un arco de celosía simple ensamblado directamente con patas verticales, esta configuración incluye miembros de soporte adicionales alrededor de las bases de la torre.
La capacidad y estabilidad reales de la estructura ensamblada dependen de las especificaciones finales del componente y de las condiciones de soporte verificadas.
Estructura de celosía conectada con pernos
El sistema utiliza componentes de armadura conectados por pernos en lugar de una disposición de conexión de espiga.
Las secciones de armadura de pernos se conectan utilizando placas de extremo, pernos, tuercas y otros sujetadores específicos correspondientes.
Para empresas de alquiler y eventos, las secciones modulares separadas son útiles para transporte, almacenamiento, mantenimiento y reemplazo.
Sin embargo, los sistemas de armadura conectados por pernos no son automáticamente intercambiables simplemente porque tienen dimensiones externas similares. La geometría de la placa terminal, el espacio entre los orificios de los pernos, las especificaciones de los sujetadores y el diseño estructural también deben coincidir.
El pórtico incluye una viga de celosía de caja horizontal que conecta las dos torres de soporte.
La dimensión horizontal nominal que se muestra en el dibujo es de 9 m.
Esta viga elevada puede formar la base para un diseño de iluminación para eventos o de producción aérea, sujeto a la confirmación de las cargas permitidas, las posiciones de los equipos y la estructura de soporte.
Los tamaños finales de las secciones de la viga, las longitudes de los componentes, la disposición de las conexiones y las posiciones de los equipos deben establecerse en el plano de montaje.
Torres de soporte verticales de 6 m de altura
Ambos lados del pórtico utilizan torres de celosía verticales.
El dibujo indica una altura total nominal de 6 m.
Cada torre incluye un conjunto de base y miembros de soporte diagonales cerca de la sección inferior.
La parte superior de cada torre incluye además un conjunto cabeza-torre adicional.
Aunque estos componentes superiores son visibles en el dibujo, no se ha especificado su función precisa ni si forman parte de un mecanismo de elevación.
Por lo tanto, el producto no debe anunciarse como un sistema de elevación motorizado o un pórtico de elevación operado manualmente sin la confirmación del equipo real.
Placas base y refuerzo de estabilizadores diagonales
La disposición de soporte inferior es una característica importante de esta configuración.
Cada torre ilustrada está equipada con una placa base y un refuerzo diagonal que se extiende hacia afuera desde la torre principal.
Esto difiere de una simple pata vertical colocada directamente sobre una base plana.
Para este tipo de estructura temporal, la disposición de soporte completa debe seleccionarse de acuerdo con las condiciones reales de instalación.
El plano proporcionado no establece el lastre requerido, el método de anclaje, el diseño de los cimientos ni las cargas externas permitidas.
Estos requisitos deben ser confirmados para el montaje completo.
Diseñado para iluminación de eventos y aplicaciones de pórtico abierto
El sistema se puede considerar para diseños de producción de eventos que requieren una línea de armadura aérea independiente.
Las aplicaciones potenciales incluyen:
Marcos de iluminación para eventos.
Estructuras de producción de conciertos.
Sistemas de truss para escenarios interiores
Instalaciones temporales de pórtico
Áreas de producción de exposiciones.
Encuadre de telón de fondo del escenario
Estructuras para eventos corporativos.
Aplicaciones de producción de festivales
Para accesorios de iluminación, equipos colgantes, pancartas u otras cargas agregadas, se debe verificar la estructura completa de acuerdo con la instalación final.
¿Por qué elegir un pórtico para torres gemelas?
Un pórtico de dos torres proporciona una viga superior definida entre dos posiciones de soporte separadas.
Esta disposición puede resultar práctica cuando un evento requiere una viga de celosía que atraviese un área de trabajo abierta pero no necesita una estructura de techo completa.
También permite que la armadura horizontal, los componentes de la torre, los conjuntos de base y las conexiones se suministren como elementos modulares separados.
Para las empresas de alquiler, estos componentes pueden resultar útiles en futuros diseños compatibles, siempre que la nueva configuración se especifique y verifique adecuadamente.
Construcción modular y suministro de componentes
DragonStage puede discutir un paquete completo que incluye:
Secciones de armadura de pernos horizontales
Secciones de celosía de torre vertical
Hardware de conexión de truss a juego
Conjuntos de cabeza de torre
Placas base
Estabilizadores diagonales y componentes de refuerzo.
Las cantidades finales de componentes dependen del tamaño de la armadura confirmado, las longitudes reales de los componentes y la disposición del ensamblaje final.
La sección transversal de la armadura, las dimensiones del tubo, la calidad del material, las especificaciones de los pernos y las dimensiones de la base deben definirse antes de finalizar la lista de materiales de producción.
El plano suministrado confirma la dimensión horizontal nominal de 9 m, la altura de 6 m, las torres gemelas, la viga superior, los componentes visibles de la cabecera de la torre, las bases y los refuerzos diagonales.
El tipo de conexión por perno se especifica en la información del producto proporcionada.
La información actual no establece:
Sección transversal exacta de la armadura
Grado de aleación de aluminio
Diámetro del tubo principal o espesor de pared
Longitud total de la viga horizontal
Ancho de apertura libre
Carga permitida verificada
Si hay instalado un sistema de elevación
Resistencia al viento
Lastre o anclaje requerido
Requisitos de cimentación
Aprobación de ingeniería específica del proyecto
Estos deben ser confirmados de acuerdo al plano final de fabricación, cargas de equipos y condiciones de instalación.
Preguntas frecuentes
¿Cuál es el tamaño de este pórtico con cercha empernada?
El dibujo especifica una dimensión horizontal nominal de 9 m y una altura total de 6 m, aproximadamente 29,5 pies × 19,7 pies.
¿La dimensión de 9 m es el espacio libre entre las torres?
No necesariamente. La dimensión de 9 m se muestra entre las posiciones de soporte en la ilustración. La abertura libre final y el ancho exterior total deben confirmarse a partir del plano de producción.
¿Qué tipo de conexión de truss utiliza este sistema?
El producto se especifica como un sistema de truss conectado por pernos.
¿Cuantas torres de soporte tiene el pórtico?
El sistema ilustrado utiliza dos torres de celosía verticales, una a cada lado de la viga horizontal.
¿El sistema incluye tirantes diagonales?
Sí. El dibujo muestra refuerzos de estabilizadores diagonales conectados a las disposiciones de soporte de la torre.
¿Se puede utilizar el pórtico para iluminación de eventos?
Puede considerarse para aplicaciones de iluminación de eventos. Se deben verificar los accesorios de iluminación, las posiciones de fijación, las interfaces de soporte y la disposición completa de carga.
¿El sistema incluye un polipasto eléctrico o mecanismo de elevación?
El dibujo muestra conjuntos de cabeza de torre, pero no confirma el método de elevación ni la inclusión de un polipasto eléctrico. Esto debe especificarse antes de realizar el pedido.
¿El pórtico incluye techo?
No. Esta es una configuración de armazón de pórtico abierto sin cubierta de techo.
¿Se puede instalar al aire libre?
La idoneidad para exteriores depende de la estructura completa, las condiciones del sitio, la exposición al viento, las cargas y las disposiciones de soporte y anclaje verificadas.
¿Se puede personalizar el ancho o el alto?
Sí. Se pueden discutir diferentes dimensiones y configuraciones de armadura según los requisitos del proyecto del cliente.
¿Se pueden utilizar secciones de armadura de pernos existentes con este sistema?
Posiblemente, pero la compatibilidad debe confirmarse mediante las dimensiones de la armadura, la geometría de la placa de conexión, las especificaciones de los pernos y la disposición estructural completa.
¿Qué información se requiere para la cotización?
Proporcione la aplicación prevista, las dimensiones requeridas, la sección de armadura preferida, los pesos de los equipos y las posiciones de montaje, el uso en interiores o exteriores y si se requiere un paquete completo de torre y base.
¿Por qué elegir DragonStage?
DragonStage fabrica productos de truss modulares y suministra configuraciones completas de truss para eventos, incluidas secciones de truss individuales, componentes de torre, hardware de conexión y accesorios estructurales.
Para un pórtico de dos torres de 9 m, el requisito importante no es sólo la longitud de la viga. También se deben considerar en conjunto las torres, los soportes de la base, los elementos de arriostramiento, las conexiones y el equipo previsto.
Una lista clara de componentes y un plano de ensamblaje confirmado ayudan a los clientes a comprender el paquete completo antes de la fabricación y el envío.
Solicitar una cotización
Para una cotización detallada, proporcione:
Ancho y alto requeridos del pórtico
Dimensiones preferidas de la armadura de pernos
Especificaciones del material de la armadura, si ya están definidas
Aplicación de evento prevista
Tipo de equipo y cargas totales adjuntas
Posiciones de montaje
Uso interior o exterior
Condiciones del sitio y del terreno.
Cualquier componente de elevación requerido
Cantidad requerida
Luego, DragonStage puede revisar la configuración propuesta y preparar una cotización de fabricación basada en componentes.
