CLG290 Armazón de escalera con espiga de una hilera (armazón de escalera conectado con pasador)
Referencia del archivo de dibujo
Índice de dibujo
Índice de dibujo
Configuración
Longitud

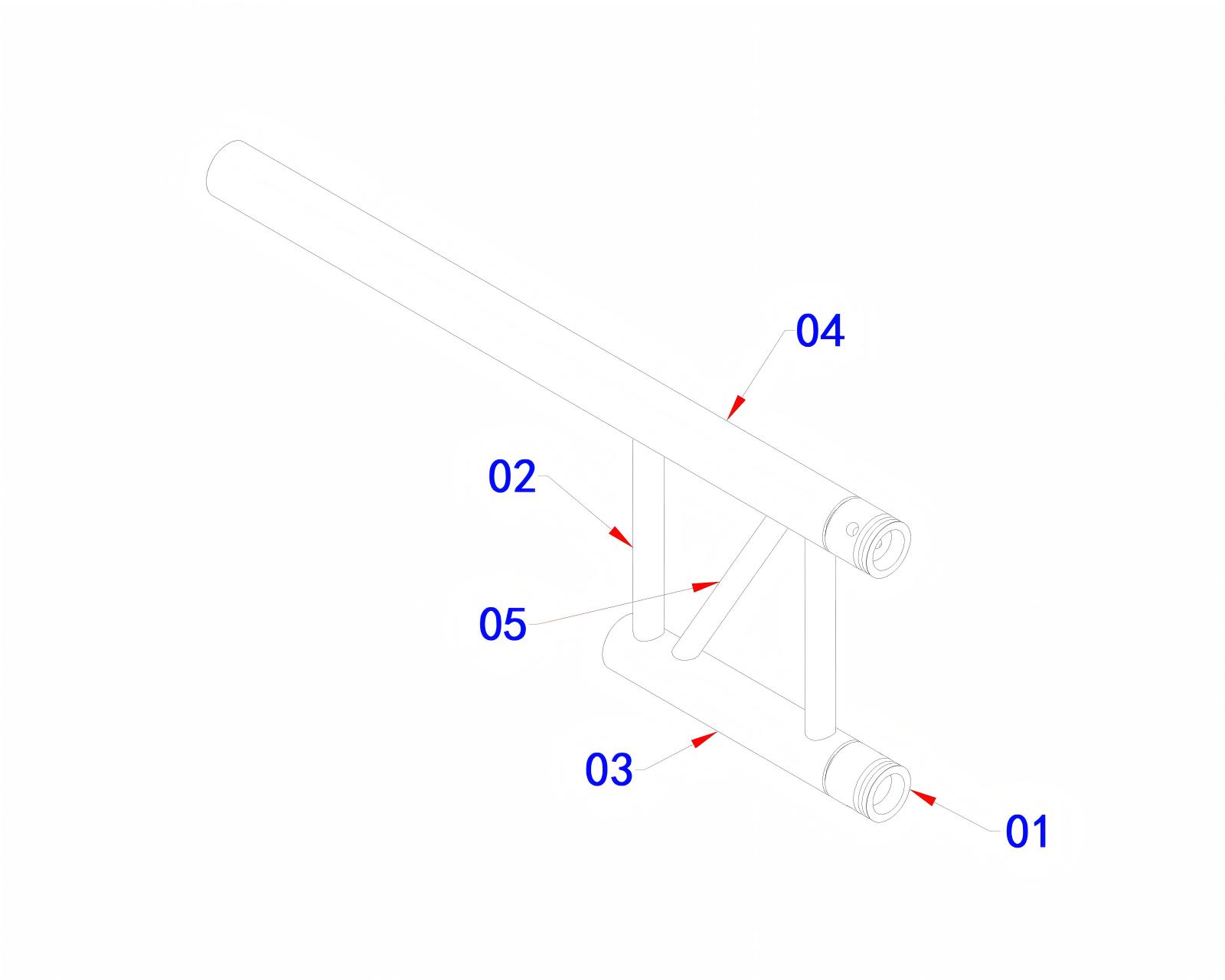

4076
Armazón de escalera con espiga de una hilera
0,6 m

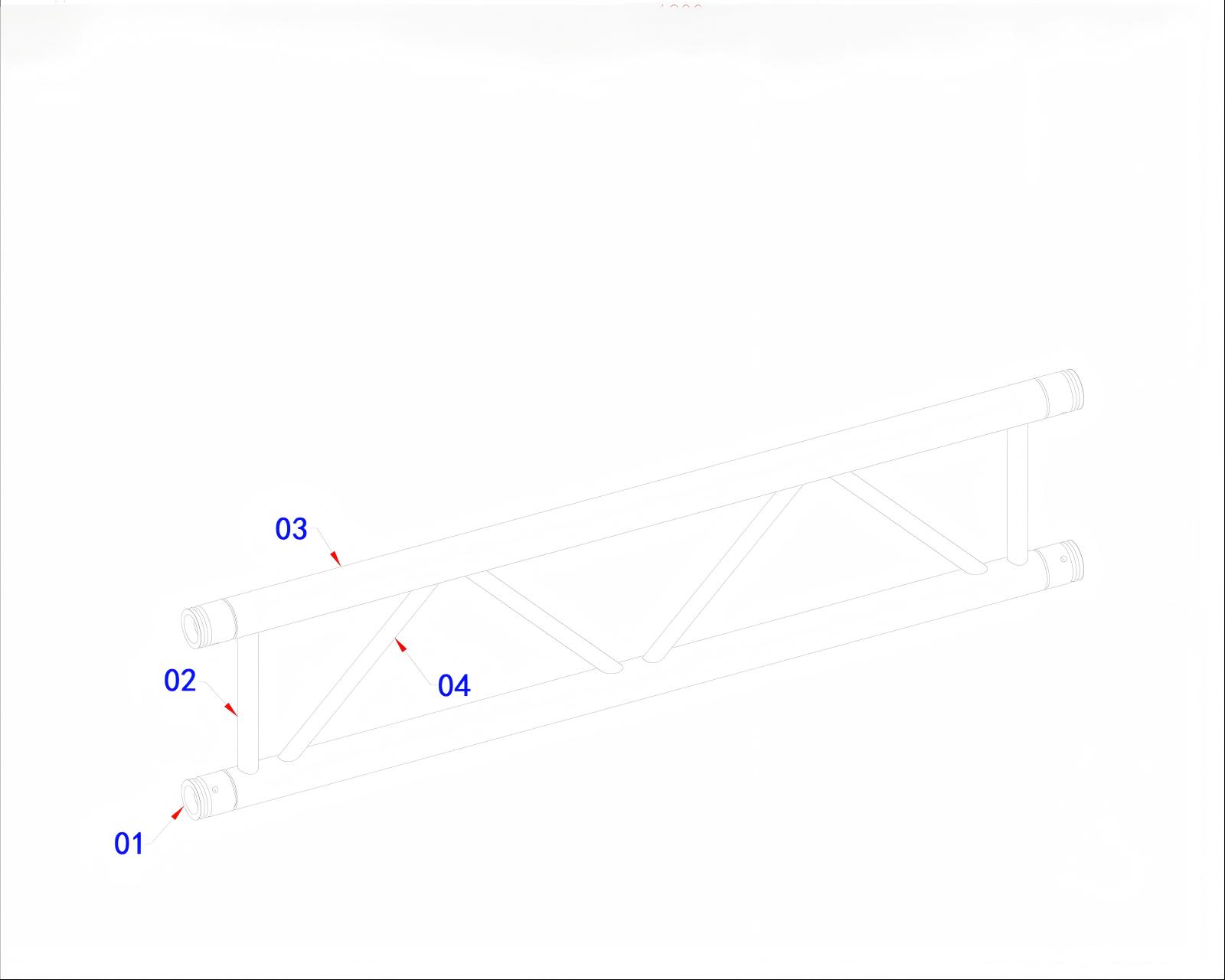

4305
Armazón de escalera con espiga de una hilera
1,2 m
3925
Armazón de escalera con espiga de una hilera
1,2 m
Información de dibujo
Artículo
Detalles
Serie de dibujo
Armazón de escalera con espiga de una hilera CLG290
Tipo de estructura
Estructura de armadura de techo al aire libre
Solicitud
Estructuras de marquesinas para exteriores, marcos de techos, estructuras temporales para eventos
Ancho de la sección transversal
290 mm
Tubo principal
Tubo redondo de aluminio de 50 mm.
Espesor de pared del tubo
2mm
Tipo de forma
Armazón de escalera de una hilera
Opciones de longitud
0,6 m/1,2 m
Ambiente
Sistemas de armadura de techo para exteriores
Material
Aleación de aluminio
Sistema de conexión
Conexión de pasador de espiga
Tipo de dibujo
Dibujo CAD 2D
Propósito del diseño
Componentes estructurales para sistemas de techos de armazones para exteriores
Productos relacionados
Sistemas de armazones de iluminación estándar y estructuras de techos para exteriores
Descripción general del armazón de escalera con espiga de una hilera CLG290
La armadura de escalera con espiga de una hilera CLG290 es un componente estructural de aluminio diseñado para estructuras de marquesinas al aire libre, sistemas de techo temporales y marcos livianos para eventos.
Con un perfil de 290 mm de ancho, tubos redondos de aluminio de 50 mm de diámetro y un espesor de pared de 2 mm , esta armadura de escalera proporciona un equilibrio práctico entre rendimiento estructural, portabilidad y eficiencia de instalación.
El sistema de conexión de pasador integrado permite un rápido montaje y desmontaje, lo que lo hace adecuado para estructuras reutilizables para eventos al aire libre.
Características principales
1. Estructura de aluminio liviana
El CLG290 utiliza una construcción de aleación de aluminio para proporcionar:
Alta relación resistencia-peso;
Fácil transporte;
Instalación conveniente;
Resistencia a la corrosión para aplicaciones en exteriores.
2. Conexión de pasador de espiga
El diseño de conexión de pines proporciona:
Conexión rápida entre secciones de celosía;
Tiempo de instalación reducido;
Flexibilidad del sistema modular;
Fácil desmontaje y almacenamiento.
3. Diseñado para aplicaciones en techos al aire libre
CLG290 es adecuado para:
Estructuras de marquesinas al aire libre;
Techos temporales para eventos;
Estructuras de exposición;
Armazones de tejados pequeños y medianos.
Componentes estructurales
Componente
Descripción
Acordes principales
Tubos redondos de aluminio de 50 mm de diámetro que forman los elementos de soporte de carga principales.
Miembros cruzados
Tubos horizontales que mantienen el espaciado y la rigidez de las armaduras.
Refuerzo diagonal
Tubos diagonales internos que mejoran la estabilidad estructural.
Conector de espiga
Componente de conexión integrado para un montaje rápido
Pasador de conexión
Sistema de bloqueo mecánico entre tramos.
Especificaciones disponibles
Modelo
Tamaño del perfil
Especificación del tubo
Tipo de conexión
Longitud
Material
CLG290-0.6
Ancho 290 mm
Grosor de pared de Ø50 mm × 2 mm
Conexión de pasador de espiga
0,6 m
Aleación de aluminio
CLG290-1.2
Ancho 290 mm
Grosor de pared de Ø50 mm × 2 mm
Conexión de pasador de espiga
1,2 m
Aleación de aluminio
Solicitud
Estructuras de techo y marquesinas para exteriores
1. ¿Para qué se utiliza la armadura de escalera con espiga CLG290?
CLG290 se utiliza principalmente para estructuras de marquesinas para exteriores, sistemas de techos temporales y estructuras ligeras de aluminio para eventos.
2. ¿Cuál es la especificación del truss CLG290?
CLG290 presenta un perfil de 290 mm de ancho con tubos redondos de aluminio de 50 mm de diámetro y un espesor de pared de 2 mm.
3. ¿Qué sistema de conexión utiliza CLG290?
CLG290 utiliza un sistema de conexión con pasador de espiga , que permite un montaje y desmontaje rápidos.
4. ¿Qué longitudes están disponibles para CLG290?
Los dibujos estándar incluyen secciones de 0,6 my 1,2 m . También se pueden fabricar longitudes personalizadas según los requisitos del proyecto.
5. ¿Se puede utilizar CLG290 en exteriores?
Sí. CLG290 está diseñado para aplicaciones en techos y marquesinas al aire libre. Sin embargo, la estructura completa debe evaluarse según la luz, las condiciones de carga y los factores ambientales.
Aviso de diseño
Los dibujos representan configuraciones estándar de armazón de escalera con espiga de una hilera CLG290.
La capacidad estructural real depende del diseño completo del sistema, el método de conexión, las condiciones de carga, el entorno de instalación y los requisitos de ingeniería.
