El sistema de armadura de techo cubierto DragonStage de 11x6x7m combina una Techo del escenario principal de 11 m de ancho × 6 m de profundidad × 7 m de alto con dos Alas de altavoz PA laterales de 2 m.

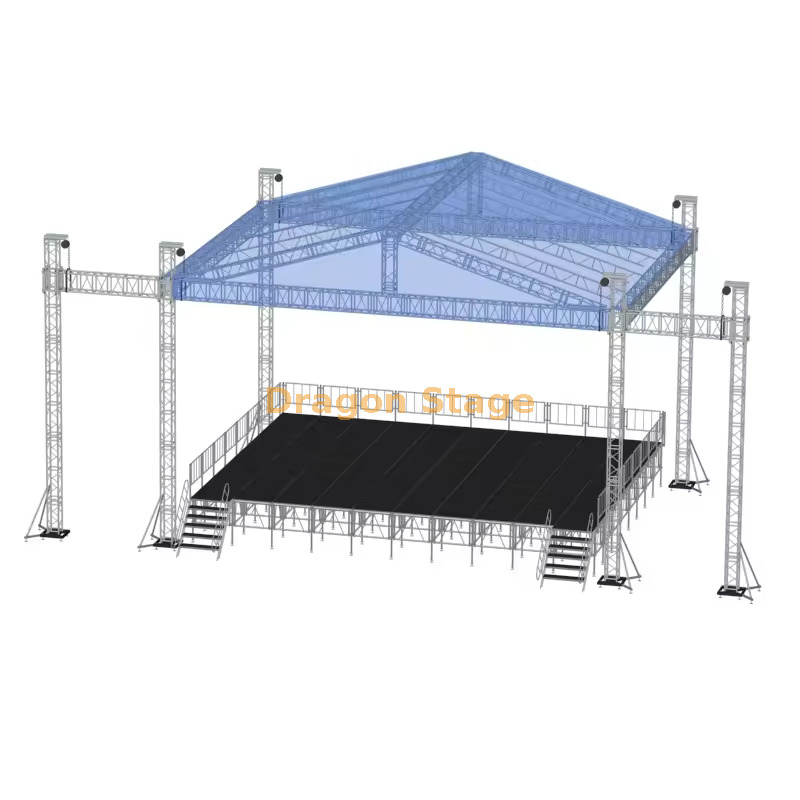

La configuración ilustrada presenta un marco de techo inclinado de aluminio con un dosel azul, cuatro torres de soporte principales, dos torres de altavoces independientes y una plataforma de escenario modular a juego con barandillas y acceso a dos escaleras.
Diseñado para conciertos, festivales, presentaciones en vivo, eventos comunitarios y producciones temporales al aire libre que requieren un techo de escenario coordinado y posiciones separadas de soporte para los parlantes.
Techo Conner de 4 maneras, uso para la armadura de la viga del techo
CS289×289
2 piezas
5
Techo Conner de 5 maneras, uso para la armadura de la viga del techo
CS289×289
0 piezas
1
Conectar placa con abrazadera
CS289×289
2 piezas
Aferración
8pcs
Pinza doble
8pcs
Material del dosel del techo: PVC, color azul o personalizado.
137.86
1 por ciento
Artículo
Especificación (armadura Squre)
Cantidad
longitud
tubo principal (mm)
tamaño (mm)
Manga de alas de 2,00 m.
2 conjuntos
3.00 m
50 × 3.0
CS389 × 389
0 piezas
2,00 metros
50 × 3.0
CS389 × 389
2 piezas
1,00 metros
50 × 3.0
CS389 × 389
0 piezas
Pilar de 6.00 m alas
2 conjuntos
3.00 m
50 × 3.0
CS289×289
4 piezas
2,00 metros
50 × 3.0
CS289×289
0 piezas
1,00 metros
50 × 3.0
CS289×289
0 piezas
Torre de alas
Bloque de manga de espiga S
2 piezas
Base de acero s
2 piezas
Top Sección S
2 piezas
Polipasto manual, ba05 2tons
2 piezas
Sección de bisagra de espiga, altura 1 m
2 piezas
Eslinga de fibra,BA04,2 toneladas 3m
2 piezas
Estabilizador largo
8pcs
Accesorio de armadura
Acoplador cónico y clip y alfiler
conjunto completo
Información del producto
Artículo
Especificación
Marca
DragónEtapa
Tipo de producto
Armazón de techo de concierto cubierto con alas de PA
Ancho del marco principal
11 m/36,1 pies
Profundidad del marco principal
6 m/19,7 pies
Altura del marco principal
7 m/23,0 pies
Ancho del ala del altavoz
2 m/6,56 pies cada lado
Torres de soporte principales
4
Torres de altavoces laterales
2
Posiciones totales de la torre
6
Forma del techo
Techo inclinado
Revestimiento de techo
Se muestra el dosel azul
Estructura principal
Armazón de aluminio
Alas laterales
Alas gemelas de soporte para PA/Line Array
Plataforma de escenario
Se muestra el escenario modular a juego
Barandillas de escenario
Se muestra en los bordes trasero y lateral
Acceso al escenario
Se muestran dos posiciones de escalera
Sección de armadura
Por confirmar
Tipo de conexión
Por confirmar
Cargas permitidas
Requiere verificación específica del proyecto
Personalización
Disponible
Descripción del Producto
El sistema de armadura de techo cubierto para conciertos DragonStage de 11x6x7m es una estructura temporal completa para producción de eventos diseñada en torno a tres áreas coordinadas:
el techo del escenario cubierto principal
la plataforma de rendimiento modular central
Dos alas de altavoces PA laterales independientes.
La estructura principal del techo mide:
11 m de ancho × 6 m de profundidad × 7 m de alto
aproximadamente:
36,1 pies × 19,7 pies × 23,0 pies
Dos alas de altavoces adicionales de 2 m/6,56 pies se extienden desde la estructura principal hacia torres exteriores separadas.
Esto crea un diseño de seis torres que separa el techo central de las dos posiciones laterales de soporte de sonido.
Para otras configuraciones de techo para eventos, consulte Armazón de techo.
Techo del escenario principal cubierto de 11 m de ancho
La estructura central proporciona un ancho principal nominal de:
11 m/36,1 pies
Este ancho se refiere al marco del techo principal y no incluye las alas de los altavoces laterales.
En comparación con un techo más pequeño de 10 m de ancho, el ancho adicional del escenario proporciona más espacio para:
diseños de intérprete más amplios
configuraciones de banda más grandes
elementos escénicos
iluminación escénica
equipo de presentación
zonas de producción de eventos
El ancho libre real de la actuación depende de las posiciones de las torres y del diseño final del escenario.
Profundidad del techo de 6 m.
La estructura principal tiene un canto nominal de:
6 m/19,7 pies
Esta configuración más profunda le da al techo más cobertura de adelante hacia atrás que los sistemas de escenario compactos más pequeños.
La estructura del techo que se muestra incluye múltiples miembros transversales que se extienden entre las líneas de armadura principales.
La profundidad cubierta utilizable final depende de la geometría de la marquesina, las posiciones de las armaduras y el plano de producción aprobado.
7 m de altura total
La estructura principal se especifica en aproximadamente:
7 m / 23 pies de altura total
Esto crea un espacio superior para la estructura del tejado inclinado y el equipo de producción.
La dimensión de 7 m no debe interpretarse automáticamente como:
altura clara del escenario
altura de suspensión del line-array
altura de trabajo de iluminación
altura útil del truss interno
Estas dimensiones deben confirmarse a partir del plano de montaje detallado.
Marquesina de techo inclinado azul
A diferencia de la configuración anterior de marco abierto, esta imagen del producto muestra claramente un dosel azul que cubre el techo inclinado.
La cubierta del tejado sigue la geometría inclinada de la estructura principal del tejado.
La especificación final del dosel debe confirmar:
material
peso de la tela
color
método de archivo adjunto
requisito de comportamiento ante el fuego
propiedades impermeables
arreglo tensor
La imagen confirma visualmente el revestimiento del tejado, pero no sus especificaciones técnicas completas.
Alas gemelas de altavoz PA de 2 m
Cada lado del techo principal incluye un nominal:
Ala de altavoz de 2 m / 6,56 pies
conectando la estructura primaria a una torre exterior independiente.
Estas posiciones laterales se pueden utilizar cuando se planifica lo adecuado:
¿Por qué utilizar torres de altavoces independientes?
Una posición dedicada de soporte de sonido mantiene el sistema de altavoces fuera de la apertura del escenario principal.
Esto puede ayudar a separar:
Área de actuación principal
Artistas, instrumentos, iluminación escénica, elementos escénicos y equipos de presentación.
Áreas de audio laterales
Line arrays, equipos de megafonía y componentes de producción de sonido asociados.
Esta disposición puede resultar más práctica que colocar cada elemento suspendido dentro del marco central del techo.
La disposición final de los altavoces aún debe basarse en el peso real del gabinete, la configuración del conjunto, el método de suspensión y la capacidad de soporte verificada.
Diseño de seis torres
La estructura ilustrada utiliza:
4 torres de techo principales
sosteniendo el techo cubierto central.
2 torres de altavoces laterales
apoyando las alas PA izquierda y derecha.
Esta disposición de seis torres es una de las características clave del producto.
No debe confundirse con un sistema de techo estándar de cuatro torres donde todos los equipos de iluminación y sonido deben integrarse en el marco central del techo.
Ancho total aproximado, incluidas las alas laterales
El ancho del techo principal confirmado es:
11m
con:
Ala de altavoz de 2 m a cada lado
Un simple cálculo de diseño nominal da:
11m + 2m + 2m = aproximadamente 15m
o aproximadamente:
49,2 pies
a lo largo del techo y en la dirección del ala.
Sin embargo, 15 m deben tratarse únicamente como un ancho aproximado del diseño estructural , no como una huella exterior confirmada.
El ancho total final también depende de:
dimensiones de la torre
bases
estabilizadores
geometría de conexión del ala
espaciado final de la torre
Por lo tanto, la huella de instalación debe tomarse del dibujo terminado.
Plataforma de escenario modular a juego
La configuración ilustrada incluye un escenario modular elevado debajo del techo.
Las características visibles del escenario incluyen:
superficie de la cubierta negra
estructura de soporte modular
barandillas traseras
barandillas laterales
dos posiciones de escalera de acceso
No se han proporcionado las dimensiones del escenario.
Por ese motivo, la plataforma debe seleccionarse por separado según la capacidad requerida del evento y el diseño de la actuación.
Los sistemas relacionados se pueden encontrar en Stage Platform.
Adecuado para uso en conciertos y festivales
Esta configuración se puede considerar para:
conciertos
festivales de música
actuaciones comunitarias
eventos culturales
conciertos de la iglesia
actuaciones escolares
entretenimiento corporativo
producciones en gira
escenarios temporales al aire libre
inventario de etapa de empresa de alquiler
Su mayor área cubierta de 11×6 m lo hace más adecuado para producciones que necesitan más profundidad o ancho de escenario que un techo compacto para eventos pequeños.
Configuración de armazón de techo inclinado de aluminio
Se muestra un dosel de techo azul
Cuatro torres de techo principales
Dos torres de altavoces laterales
Seis posiciones de torre en total
Alas PA gemelas de 2 m / 6,56 pies
Se muestra el escenario modular a juego
Se muestran barandillas traseras y laterales.
Dos posiciones de acceso a escaleras
Áreas laterales dedicadas de soporte de sonido
Adecuado para conciertos y festivales.
Dimensiones personalizadas disponibles
Nota técnica importante
La información confirmada a partir de la imagen y las dimensiones proporcionadas incluye:
ancho del marco principal: 11m
profundidad del marco principal: 6 m
altura del marco principal: 7 m
dos alas de altavoz de 2 m
cuatro torres de techo principales
dos torres laterales adicionales
dosel de techo inclinado
escenario modular ilustrado con barandillas y escaleras
La información actual no establece:
tamaño de la sección del truss
aleación de aluminio
dimensiones del tubo principal
sistema de conexión
especificación del dosel del techo
carga del techo
carga de iluminación permitida
carga colgante del altavoz
resistencia al viento
lastre
anclaje
requisitos de cimentación
dimensiones del escenario
carga de escenario
aprobación de ingeniería específica del proyecto
Estos detalles deben confirmarse antes de la fabricación e instalación.
Preguntas frecuentes
¿Cuál es el tamaño del sistema de techo principal?
El marco principal mide aproximadamente 11 m de ancho × 6 m de profundidad × 7 m de alto , o 36,1 × 19,7 × 23 pies.
¿Qué ancho tiene cada ala de altavoz?
Cada ala lateral mide aproximadamente 2 m/6,56 pies.
¿Las alas de los altavoces están incluidas en el ancho principal de 11 m?
No. La dimensión de 11 m se refiere al marco principal del techo. Las alas del altavoz se extienden más allá de él.
¿Cuál es el ancho total aproximado incluyendo ambas alas?
El diseño estructural nominal es de aproximadamente 15 m antes de considerar las bases de las torres, los estabilizadores y otros espacios libres de instalación.
¿Cuántas torres se utilizan?
El sistema ilustrado utiliza seis torres: cuatro torres de techo principales y dos torres de altavoces.
¿El sistema incluye una marquesina para el techo?
La imagen adjunta muestra claramente un dosel de techo inclinado de color azul. Las especificaciones finales de la tela deben confirmarse antes de la cotización.
¿Se pueden instalar altavoces line-array en las alas laterales?
Las estructuras de las alas están pensadas como posiciones de soporte de PA separadas, pero el peso real de los altavoces, la configuración del conjunto, el método de suspensión y las cargas permitidas requieren verificación.
¿Está incluido el escenario?
Se muestra un escenario modular, pero no se han proporcionado sus dimensiones ni la especificación de sus componentes. Por lo tanto, debería confirmarse como parte del paquete final.
¿El escenario ilustrado incluye barandillas?
Sí. Las barandillas se muestran a lo largo de los bordes trasero y lateral.
¿Cuántas escaleras se muestran?
En la configuración suministrada son visibles dos posiciones de escalera.
¿Se puede utilizar este sistema en exteriores?
Se puede configurar para uso en eventos al aire libre, pero se requiere exposición al viento, cargas del dosel, condiciones de soporte, anclaje o lastre y verificación específica del proyecto.
¿Se pueden personalizar las dimensiones?
Sí. El tamaño del techo, las dimensiones del escenario, la altura total y las configuraciones de las alas de los altavoces se pueden discutir según el proyecto.
¿Por qué elegir DragonStage?
DragonStage fabrica sistemas modulares de soporte de altavoces, escenarios y armazones de techo de aluminio para aplicaciones de conciertos y eventos.
Esta configuración reúne tres requisitos normalmente separados:
Techo de escenario cubierto + plataforma de actuación modular + alas gemelas para altavoces
Para las empresas de eventos, la planificación conjunta de estos elementos facilita la coordinación del espacio del escenario, las posiciones de las torres, el sistema de sonido, el acceso y el diseño general del sitio antes de la fabricación.
Solicitar una cotización
Por favor proporcione:
ancho y profundidad requeridos del techo
altura total requerida
dimensiones y altura del escenario
modelo y cantidad de altavoz
peso individual del altavoz/matriz
altura preferida para colgar
requisitos del equipo de iluminación
requisitos de cubierta de techo
uso interior o exterior
ubicación del evento
requisitos de escaleras y barandillas
DragonStage puede entonces confirmar la configuración final del techo del escenario y del ala PA.
