Diseño de armazón de aluminio conectado con pernos de tubo redondo estándar 3814-BS350 para iluminación y estructuras de techos exteriores
Referencia del archivo de dibujo
Índice de dibujo
Índice de dibujo
Configuración
Longitud

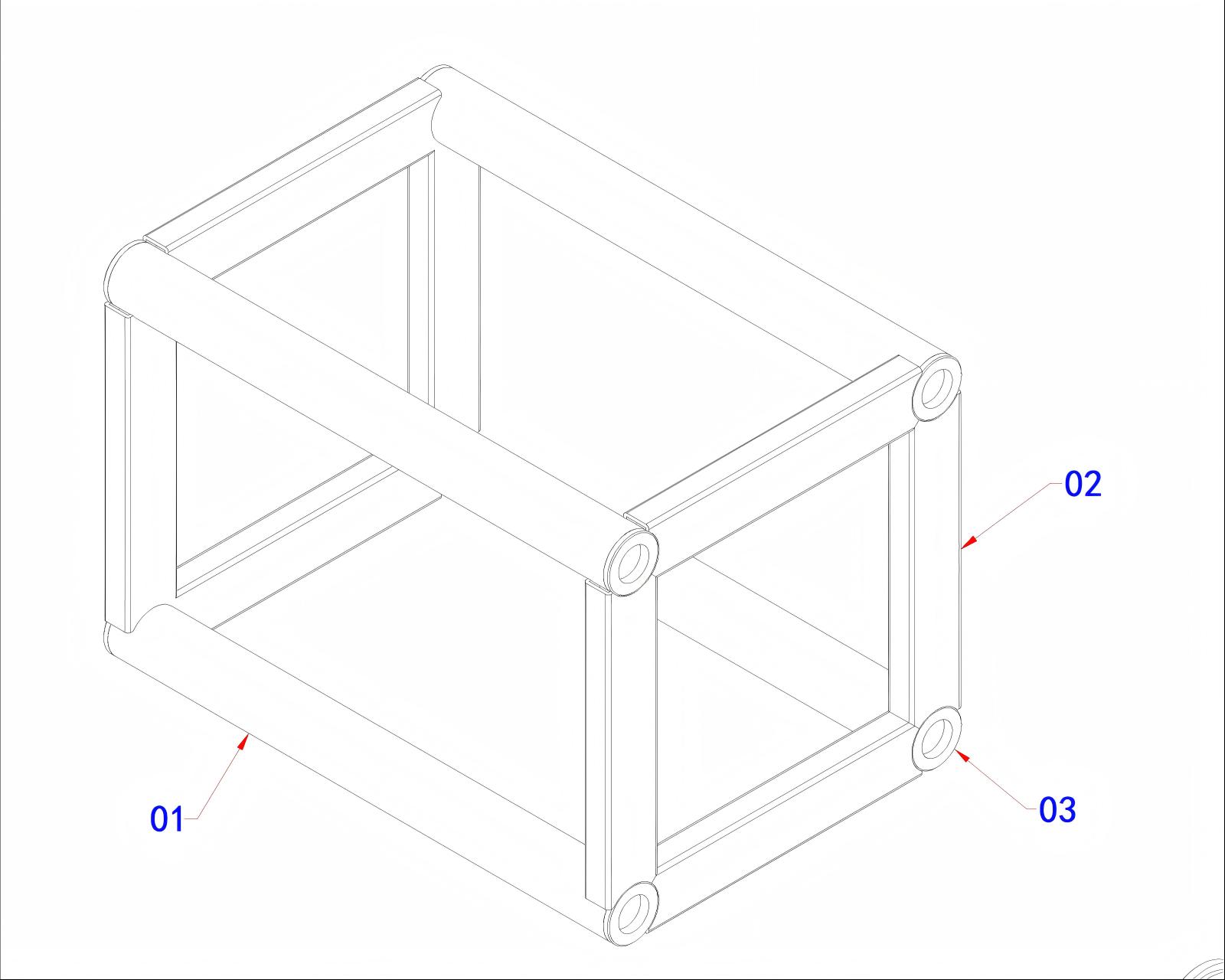

3767
Sección estándar BS350
0,15 m
3814
Sección estándar BS350
0,364m
3814
Sección estándar BS350
1.136m
3814

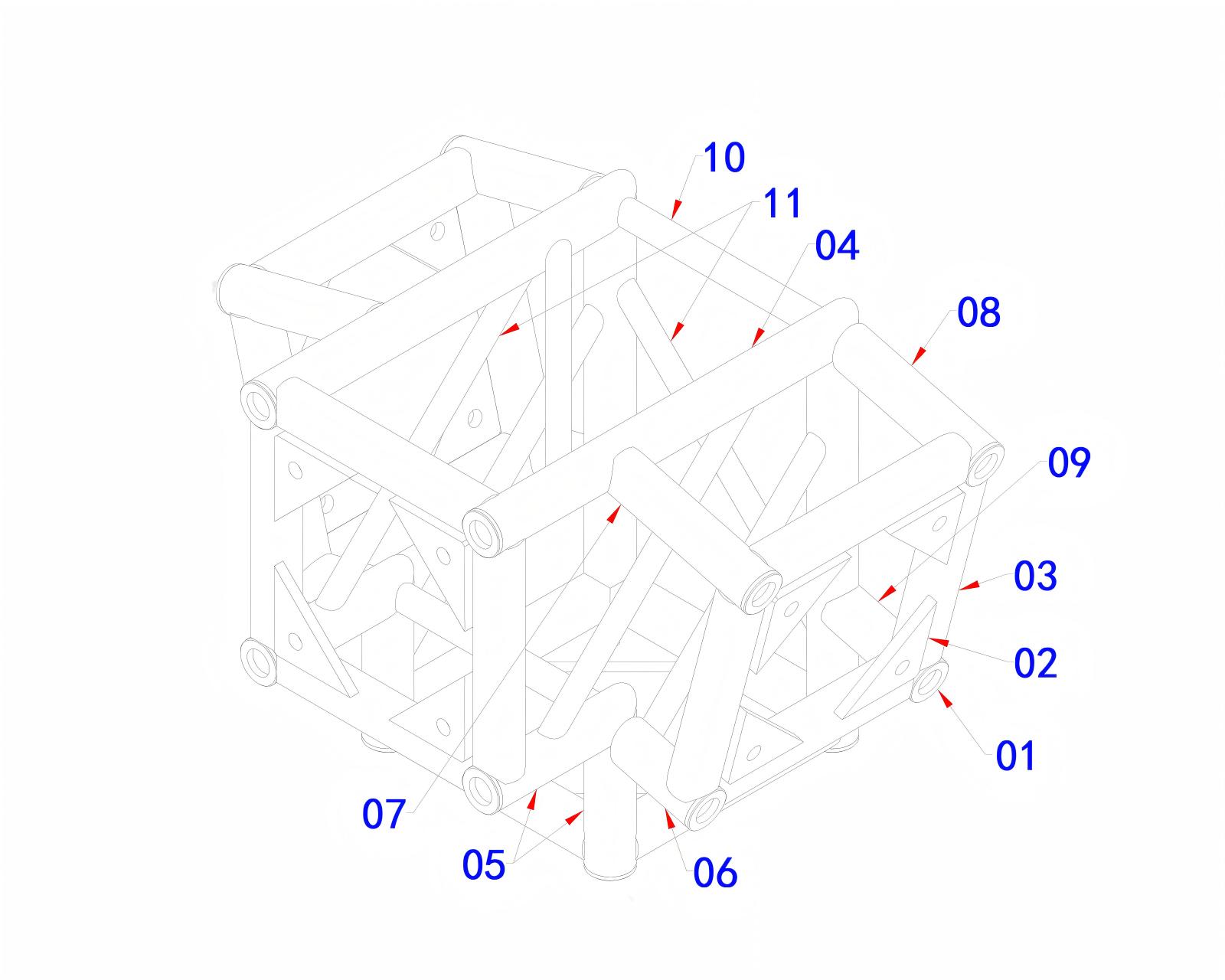

Sección de conexión superior BS350 (delantera y trasera)
Conector especial
3814

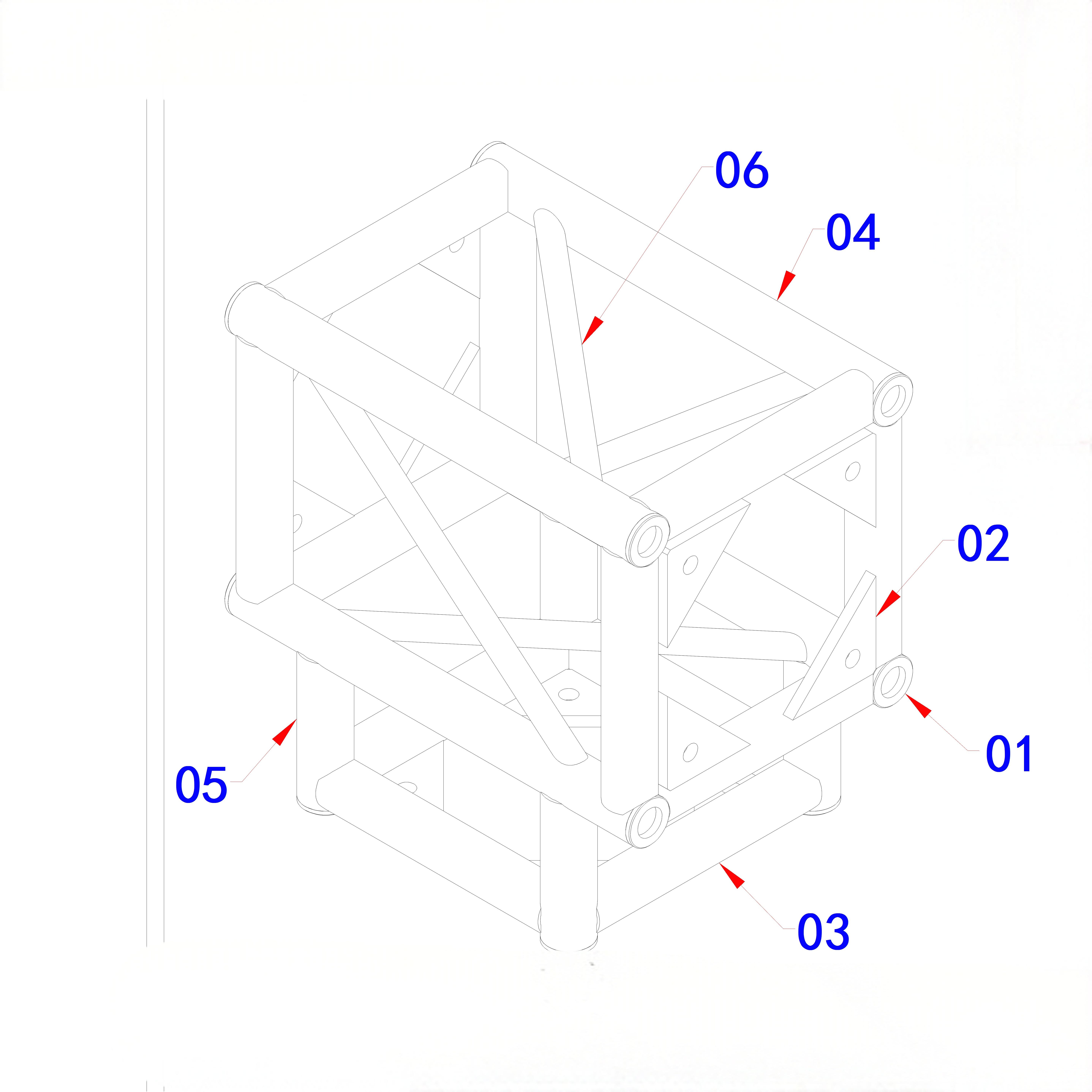

Sección de conexión superior BS350 (medio)
Conector especial
Información de dibujo
Artículo
Detalles
Índice de dibujo
3767/3814
Serie de dibujo
Armazón de aluminio conectado con pernos de tubo redondo BS350
Tipo de estructura
Componente de armadura de aluminio estándar
Solicitud
Armazón de iluminación / Armazón de techo para exteriores / Estructura decorativa / Soporte mecánico
Sección transversal
Ancho 350 mm × Alto 350 mm
Tubo principal
Tubo redondo de aluminio de 50 mm.
Longitud
0,15 m - 1,136 m (Configuraciones estándar)
Ambiente
Aplicación en interiores y exteriores
Material
Aleación de aluminio
Sistema de conexión
Conexión de perno
Tipo de dibujo
Dibujo CAD 2D
Propósito del diseño
Componentes estructurales para estructuras de iluminación, sistemas de exhibición y sistemas de armadura de techo para exteriores
Diseño de armadura de pernos estándar 3767-BS350 para estructuras de iluminación y techos
Introducción
Este archivo de dibujos presenta el sistema de armazón de aluminio atornillado de tubo redondo estándar BS350 diseñado para aplicaciones estructurales en interiores y exteriores.
La serie BS350 adopta una sección de armadura cuadrada de 350 mm × 350 mm con cordones principales de tubo redondo de aluminio de 50 mm . En comparación con los sistemas de armadura más pequeños, la sección transversal más grande proporciona rigidez estructural y capacidad de distribución de carga mejoradas, lo que lo hace adecuado para aplicaciones que requieren mayor estabilidad.
La serie de dibujos incluye secciones cortas estándar, componentes de conexión y estructuras de conectores superiores especiales, que se pueden combinar en sistemas completos de armazones de iluminación, estructuras de armazones de techos para exteriores y marcos para eventos personalizados.
Descripción general del diseño estructural
El truss de aluminio atornillado BS350 consta de:
Cordones principales de tubo redondo de aluminio de 50 mm;
Elementos de refuerzo diagonales de aluminio;
Placas finales de aluminio;
Uniones atornilladas;
Componentes especiales de conexión superior.
El diseño de conexión de perno modular permite:
Fácil transporte;
Montaje y desmontaje rápidos;
Estructuras reutilizables;
Configuración flexible;
Soluciones estructurales personalizadas.
El sistema BS350 es especialmente adecuado para proyectos que requieren un equilibrio entre construcción liviana y desempeño estructural.
Configuración de dibujo disponible
Armazón de aluminio conectado con pernos estándar BS350
Índice de dibujo
Longitud / Configuración
Sección transversal
Tubo principal
Conexión
3767
0,15 m
350 mm × 350 mm
Tubo redondo de aluminio de 50 mm.
Conexión de perno
3814
0,364m
350 mm × 350 mm
Tubo redondo de aluminio de 50 mm.
Conexión de perno
3814
1.136m
350 mm × 350 mm
Tubo redondo de aluminio de 50 mm.
Conexión de perno
3814
Sección de conexión superior (delantera y trasera)
350 mm × 350 mm
Tubo redondo de aluminio de 50 mm.
Conexión de perno
3814
Sección de conexión superior (medio)
350 mm × 350 mm
Tubo redondo de aluminio de 50 mm.
Conexión de perno
Solicitud
La armadura de pernos de aluminio BS350 está diseñada para diversas aplicaciones estructurales, que incluyen:
Sistemas de truss de iluminación
Utilizado para:
Estructuras de iluminación para conciertos;
Marcos de iluminación para eventos;
Estructuras escénicas interiores;
Sistemas de iluminación para exposiciones.
Estructuras de armadura de techo al aire libre
El sistema BS350 se puede utilizar como componentes estructurales para:
Sistemas de techos para eventos al aire libre;
Estructuras de marquesinas temporales;
Estructuras de festivales;
Armazones de techos de exposición.
Para estructuras de techos exteriores, el diseño final debe considerar:
El componente de celosía BS350 proporciona una solución estructural estándar, pero el diseño final del sistema depende de:
Lapso total;
Carga de equipos;
Peso del revestimiento del techo;
Condiciones ambientales exteriores;
Método de soporte y anclaje.
Para aplicaciones de armazones de techos al aire libre, se recomienda una evaluación estructural profesional porque la carga del viento puede influir significativamente en las estructuras temporales.
1. ¿Para qué se utiliza la armadura de aluminio BS350?
La armadura de aluminio BS350 se utiliza principalmente para estructuras de iluminación, armaduras de techos para exteriores, marcos de exhibición y estructuras de soporte mecánico.
2. ¿Cuál es el tamaño del truss BS350?
El truss BS350 tiene una sección transversal cuadrada de 350 mm × 350 mm con cordones principales de tubo redondo de aluminio de 50 mm..
3. ¿Cuál es la diferencia entre el truss BS300 y BS350?
La principal diferencia es el tamaño de la sección transversal.
BS350 tiene una estructura más grande de 350 mm × 350 mm en comparación con la estructura de 300 mm × 300 mm del BS300, lo que proporciona rigidez mejorada e idoneidad para aplicaciones estructurales más grandes.
4. ¿Se puede utilizar la armadura BS350 para estructuras de techos exteriores?
Sí. BS350 se puede utilizar como componente de sistemas de armadura de techo para exteriores. Sin embargo, la estructura completa debe diseñarse según la luz, las condiciones del viento, el material del techo y el método de soporte.
5. ¿Se puede personalizar la longitud del truss BS350?
Sí. Hay longitudes estándar disponibles, mientras que se pueden fabricar longitudes y configuraciones personalizadas de acuerdo con los requisitos del proyecto.
Aviso de diseño
Los dibujos que se muestran en este archivo representan la capacidad de diseño de armazón de aluminio conectado con pernos estándar BS350 de Dragon Stage.
La aplicación estructural real debe evaluarse según los requisitos del proyecto, las condiciones de carga, el entorno de instalación y los requisitos de seguridad aplicables.
El sistema BS350 se puede personalizar para diferentes eventos, exposiciones y aplicaciones estructurales al aire libre.
