Paquete de sistema PA profesional para conciertos con 16 líneas duales-12 + 10 subwoofers duales-18

Descripción general del paquete del sistema

*Se enumeran seis monitores, mientras que actualmente solo se enumeran dos cajas de monitor 2 en 1. La cantidad final del caso debe confirmarse antes de la cotización.

Descripción del Producto

Este paquete de sonido profesional en línea está configurado como un sistema de trabajo completo en lugar de una colección de productos de audio no relacionados.

El paquete combina tres grupos principales de altavoces:

• 16 altavoces duales de matriz lineal de 12 pulgadas para el sistema de megafonía principal

• 10 subwoofers duales de 18 pulgadas para refuerzo de bajas frecuencias

• 6 monitores de 12 pulgadas de doble propósito/altavoces de relleno para monitoreo del escenario o cobertura complementaria

Se incluyen amplificadores de potencia dedicados para cada grupo de altavoces, junto con dos procesadores DSP de 4 entradas y 8 salidas para enrutamiento del sistema y procesamiento de señales.

El paquete también incluye dos marcos volantes de matriz en línea, micrófonos de mano inalámbricos duales, unidades de administración de energía, estuches de vuelo, bastidores de amplificador y el cableado de soporte necesario.

Para productos de arreglo en línea individuales, consulte Altavoces de arreglo en línea.

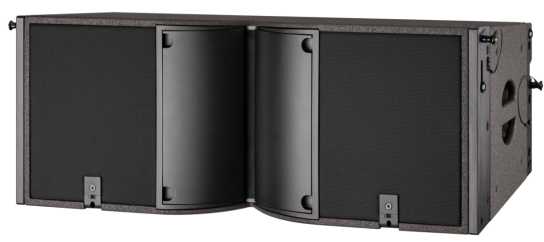

16 parlantes duales de matriz lineal pasiva de 12 pulgadas

La sección principal de PA utiliza 16 altavoces line-array pasivos duales de 12 pulgadas y dos vías..

Especificaciones principales

La configuración final del line-array, como el número de gabinetes por lado, los ángulos de separación y la disposición de la suspensión, debe determinarse según el lugar y la cobertura requerida.

La cantidad suministrada de 16 altavoces y dos marcos volantes no establece por sí sola una disposición obligatoria del conjunto.

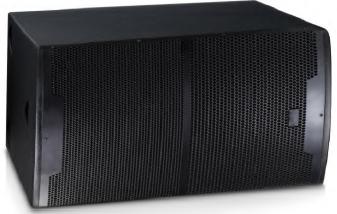

10 subwoofers duales de 18 pulgadas

La sección de bajas frecuencias incluye 10 subwoofers pasivos duales de 18 pulgadas..

Especificaciones del subwoofer

La disposición final del subwoofer puede depender del ancho del escenario, la geometría del lugar, la cobertura de baja frecuencia requerida y la sintonización del sistema.

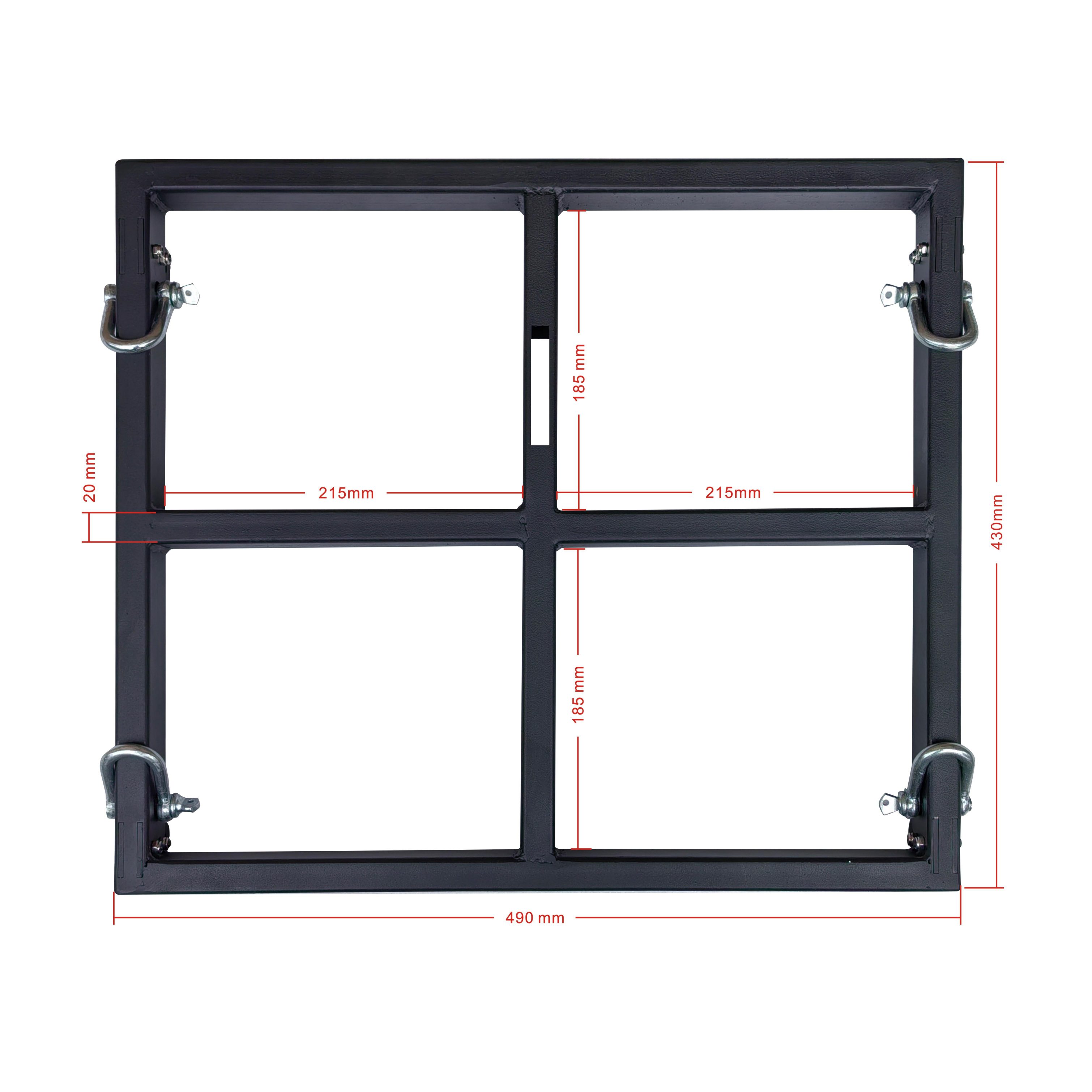

Marcos voladores de dos líneas

El paquete incluye:

2 marcos voladores completos en línea

Estos marcos están destinados al sistema line-array dual de 12 pulgadas correspondiente.

Antes de la instalación se debe confirmar el número final de gabinetes suspendidos de cada marco, el método de elevación, los puntos de suspensión y el sistema de soporte estructural.

El marco volante no debe tratarse como una declaración independiente de carga suspendida admisible sin su correspondiente documentación técnica.

Para estructuras de soporte de altavoces relacionadas, consulte Armadura de altavoces y line array..

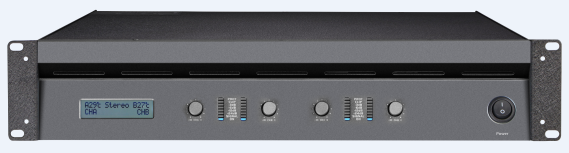

Amplificadores digitales de rango completo de 4 canales

El sistema principal de altavoces line-array funciona con 4 amplificadores digitales de cuatro canales Clase D.

Especificaciones del amplificador

La asignación final del canal del altavoz al amplificador debe confirmarse como parte del diseño completo del sistema.

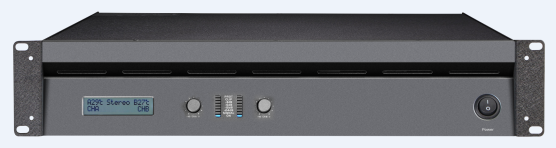

Amplificadores de subwoofer de alta potencia

Los 10 subwoofers duales de 18 pulgadas se combinan con 5 amplificadores de potencia Clase D de dos canales..

Especificaciones del amplificador de subwoofer

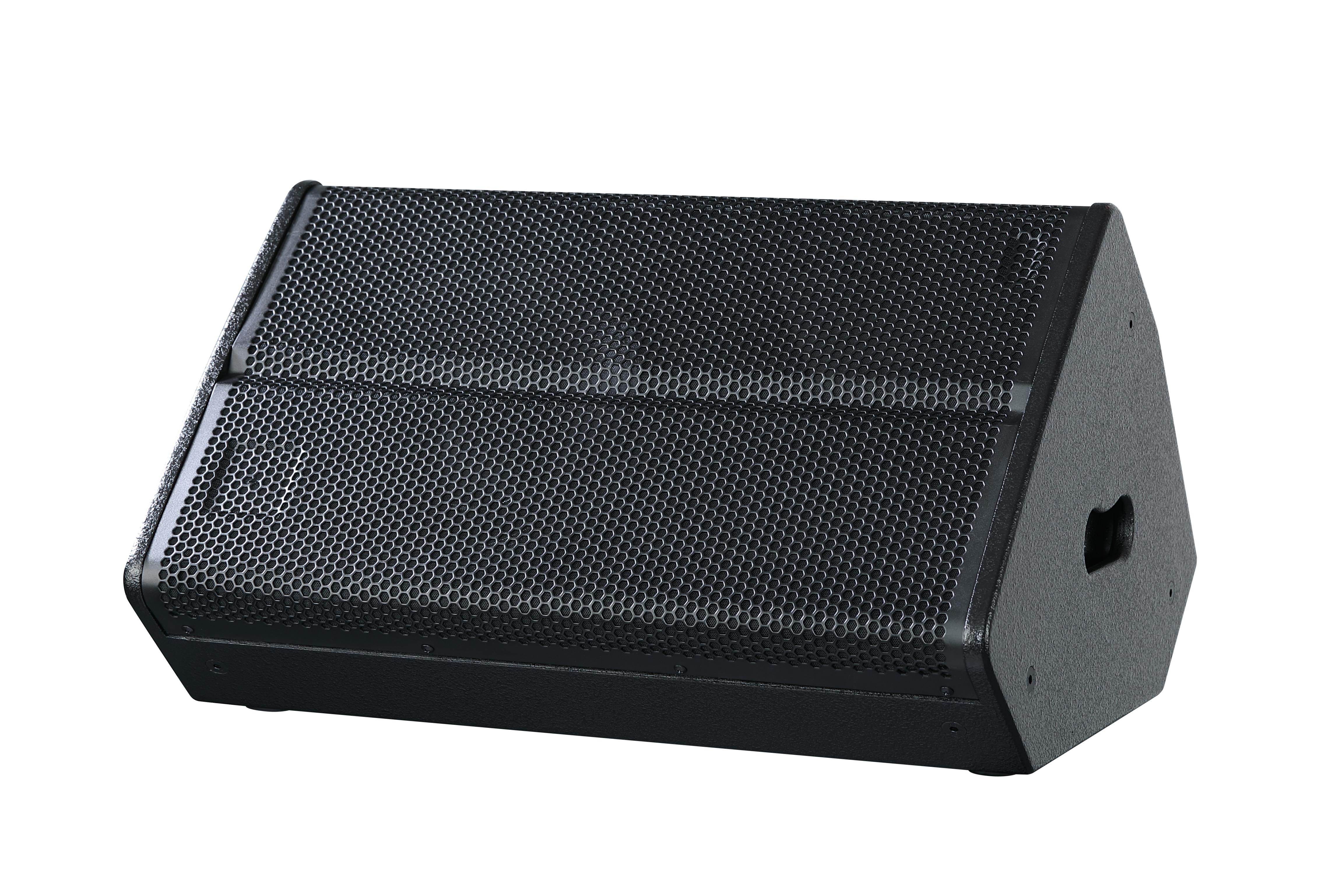

6 monitores de escenario/altavoces de relleno

El paquete incluye 6 altavoces pasivos de dos vías y 12 pulgadas para monitorización del escenario o refuerzo sonoro complementario.

Especificaciones del altavoz del monitor

Dependiendo de la configuración del evento, estos altavoces se pueden utilizar como monitores de escenario, rellenos u otras posiciones de altavoces suplementarios.

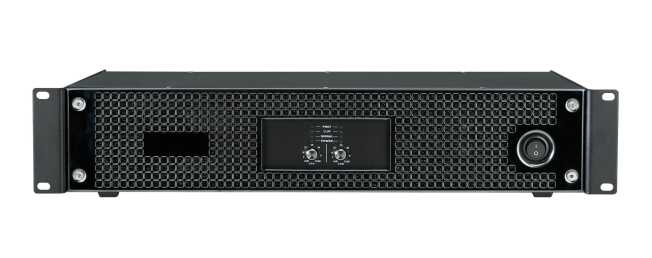

Monitorear amplificadores de potencia

Los altavoces del monitor cuentan con el apoyo de 3 amplificadores de dos canales Clase D.

Presupuesto

Las funciones de protección enumeradas incluyen almacenamiento en búfer de inicio, conexión retardada de altavoces, limitación, protección contra sobrecorriente, protección contra sobretemperatura, protección contra cortocircuitos y protección de salida de CC.

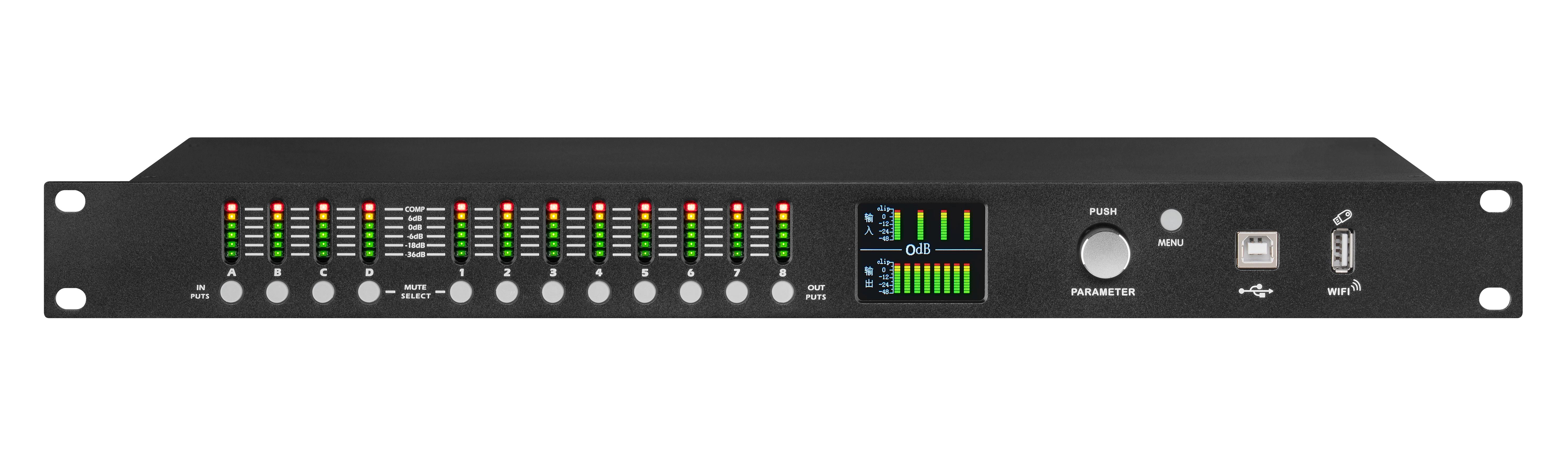

Procesamiento DSP dual de 4 entradas y 8 salidas

Se incluyen dos procesadores de señal digitales profesionales de 4 entradas/8 salidas .

La plataforma del procesador está especificada con un procesador ADI SHARC ADSP21489 de cuarta generación y admite enrutamiento, ganancia, retardo, compresión, limitación, silencio, ecualizador, filtros de paso alto/paso bajo, filtros de paso completo y ajuste de fase.

Funciones principales del DSP

• 4 entradas analógicas

• 8 salidas

• Procesamiento de punto flotante de 32 bits

• Frecuencia de muestreo seleccionable de 96 kHz/192 kHz

• Ecualizador dinámico

• Filtrado FIR

• Hasta 1200 ms de retraso por canal

• Resolución de ajuste de retardo a 0,01 ms

• Enrutamiento flexible de entrada a salida

• Pantalla de nivel LCD en color

• Interfaz chino/inglés

• Silencio con una tecla

• Volumen maestro global

• control RS485

• Interfaz USB sin controladores

• Ajuste del software de la computadora

• Cantidad: 2 piezas

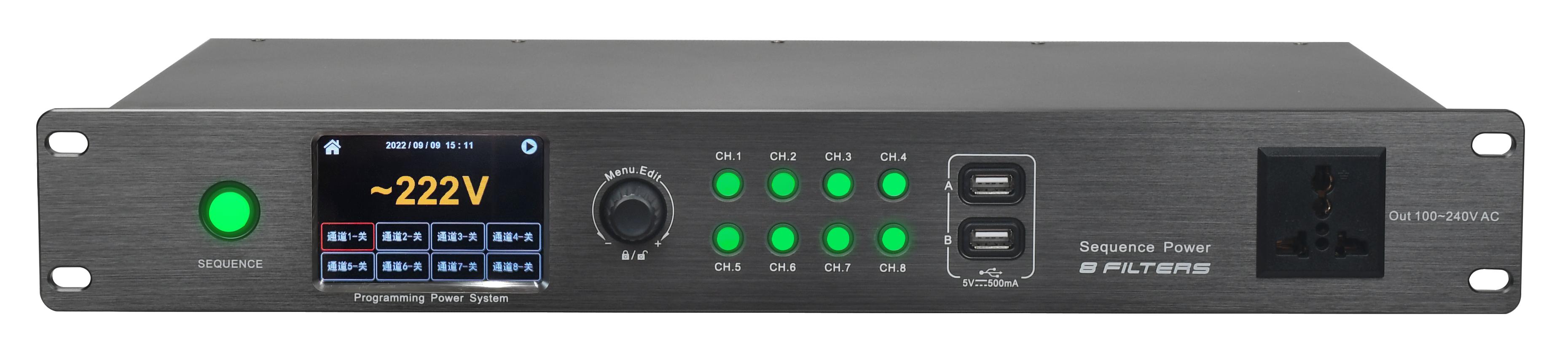

Secuenciación y acondicionamiento de energía de 8 canales

El paquete incluye 2 unidades de administración de energía de ocho canales..

Las funciones principales incluyen:

• Pantalla táctil a color IPS de 3,5 pulgadas

• Resolución 320×480

• Visualización de voltaje, fecha, hora y estado del canal.

• Guardar y recuperar escenas de control de energía.

• Interfaz de control externo RS232

• Velocidad de baudios ajustable

• Opción de inicio automático de encendido

• 8 canales de salida controlados individualmente

• Retardo de encendido y apagado ajustable independientemente

• Función integrada de acondicionamiento de energía

Estas unidades están destinadas a ayudar a gestionar la secuencia de inicio y apagado de los racks de equipos de audio.

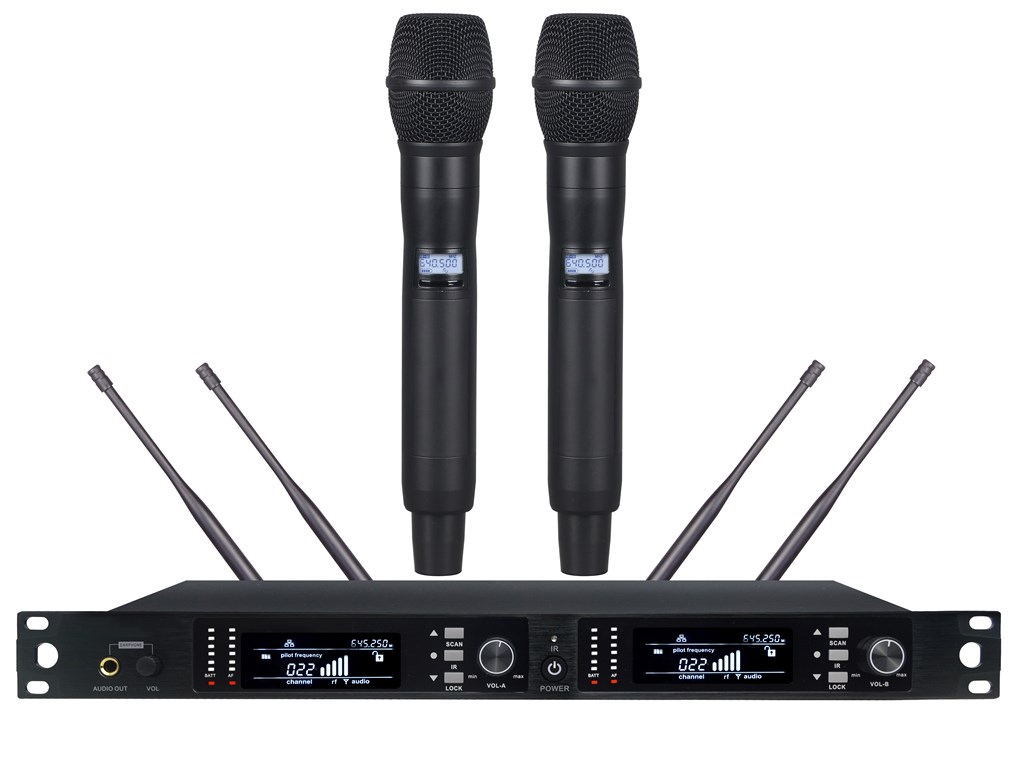

Sistema de micrófono inalámbrico de doble mano con verdadera diversidad

Se incluye un sistema de micrófono inalámbrico de doble mano.

Especificaciones del receptor

Especificaciones del transmisor

La fuente original también enumera dos configuraciones de potencia del transmisor seleccionables, pero la notación de la unidad suministrada no está clara. Ese valor debe verificarse antes de la publicación.

La distancia de operación inalámbrica depende de las condiciones de RF, antenas, obstáculos, interferencias y la frecuencia de operación legal seleccionada en el mercado de destino.

Flightcases y protección de equipos

Este paquete incluye estuches de transporte dedicados para el inventario de altavoces principales.

El inventario de monitores incluye seis parlantes, mientras que dos estuches 2 en 1 tienen capacidad para cuatro parlantes. Por lo tanto, se debe verificar la cantidad final de cajas de monitor antes de finalizar el paquete.

Bastidores de amplificadores de 16U

El sistema incluye racks de equipos de 2 × 16U descritos como gabinetes de doble puerta resistentes al fuego y a los golpes.

La disposición final del rack debe confirmarse de acuerdo con la disposición real del amplificador, el procesador, la administración de energía y la ventilación.

La capacidad del rack no debe determinarse únicamente por la altura nominal total en U. También es necesario tener en cuenta la profundidad, el espacio de refrigeración, el tendido de cables y el peso del equipo.

Cableado y Conectores

El paquete también incluye cableado de audio compatible:

• Cables de señal de interconexión de equipos.

• 2 cables de altavoz de 2,5 mm²

• Conectores de altavoz de 4 polos

La lista de materiales actual no especifica las longitudes finales de los cables ni las cantidades de conectores.

Estos deben calcularse de acuerdo con:

• Posiciones de line-array

• Posiciones de subwoofer

• Monitorear ubicaciones

• Ubicación del rack del amplificador

• Dimensiones del escenario

• Requisitos de enrutamiento de cables

Cómo está organizado el paquete

El paquete contiene cuatro grupos funcionales:

PA principal

16 altavoces duales de matriz lineal de 12 pulgadas con cuatro amplificadores dedicados de cuatro canales.

Baja frecuencia

10 subwoofers duales de 18 pulgadas con cinco amplificadores dedicados de dos canales de alta potencia.

Monitoreo de etapa

6 monitores de doce pulgadas con tres amplificadores.

Control del sistema

Dos procesadores DSP, dos unidades de administración de energía y un sistema de micrófono inalámbrico dual.

Esta configuración basada en componentes proporciona un punto de partida útil para los clientes que necesitan un paquete de sonido profesional completo en lugar de comprar altavoces, amplificadores y equipos de control de forma independiente.

Para otras configuraciones completas, consulte Soluciones de sonido típicas y Casos de soluciones de sonido.

Aplicaciones típicas

• Conciertos en vivo

• Festivales de música

• Producciones en gira

• Eventos de entretenimiento al aire libre

• Salas de espectáculos interiores

• Eventos culturales

• Producciones corporativas

• Grandes sistemas de sonido para eventos temporales.

• Inventario profesional de empresas de alquiler

• Actuaciones en el escenario que requieren mezclas de monitores separadas

La cobertura real de la audiencia y el tamaño recomendado del evento no se pueden determinar únicamente a partir de la cantidad de equipo.

Las dimensiones del lugar, la altura y los ángulos del conjunto, la distancia del oyente, las condiciones acústicas, la implementación del subwoofer y la sintonización del sistema afectan el rendimiento.

Requisito del informe de inspección

El programa técnico proporcionado establece específicamente un requisito para los informes de inspección de laboratorio reconocidos por CNAS/CMA para los siguientes equipos:

• Altavoz dual de matriz lineal de 12 pulgadas

• Procesador DSP de 4 entradas y 8 salidas

• Unidad de administración de energía de 8 canales

Esto debe tratarse como un requisito de adquisición o aceptación del proyecto..

La página del producto no debe indicar que estos informes ya están disponibles a menos que se hayan verificado los documentos correspondientes al equipo suministrado.

Características principales

• 16 altavoces duales line-array pasivos de 12 pulgadas

• 10 subwoofers pasivos duales de 18 pulgadas

• 2 marcos voladores line-array

• 6 monitores de escenario/altavoces de relleno

• 4 amplificadores PA principales de cuatro canales

• 5 amplificadores de subwoofer de alta potencia

• 3 amplificadores de monitor

• 2 procesadores DSP profesionales 4×8

• 2 administradores de energía de ocho canales

• Sistema de micrófono inalámbrico de mano dual

• Flightcases para altavoces

• Dos bastidores de amplificador de 16U

• Cableado de señal y altavoces.

• Concepto completo de paquete de audio para eventos profesional

Nota importante sobre el producto

Todos los valores técnicos anteriores provienen de la lista de equipos suministrados.

La especificación del paquete no establece:

• Capacidad de audiencia

• Dimensiones máximas recomendadas del lugar

• Cantidad final de gabinetes de arreglo lineal por lado

• Ángulos de separación del conjunto

• Altura del montaje del altavoz

• Diseño del subwoofer

• Asignación final del canal del amplificador

• Preajustes DSP

• Cantidades o longitudes de cables

• Requisito de alimentación de CA disponible

• Especificación del generador

• Disponibilidad verificada del informe CNAS/CMA

• Disposición final de las rejillas

Estos detalles deben confirmarse de acuerdo con el proyecto real y el diseño final del sistema.

Preguntas frecuentes

¿Cuántos altavoces line-array se incluyen?

El paquete contiene 16 altavoces duales de matriz lineal pasiva de 12 pulgadas..

¿Cuántos subwoofers están incluidos?

El sistema incluye 10 subwoofers pasivos duales de 18 pulgadas..

¿El paquete incluye marcos voladores?

Sí. Se enumeran dos marcos voladores de matriz lineal coincidentes.

¿El sistema incluye amplificadores de potencia?

Sí. El paquete incluye cuatro amplificadores PA principales de 4 canales, cinco amplificadores de subwoofer de 2 canales y tres amplificadores de monitor.

¿Se incluyen monitores de escenario?

Sí. Se incluyen seis altavoces de relleno/monitor de dos vías de 12 pulgadas.

¿Se incluye el procesamiento DSP?

Sí. Se incluyen dos procesadores DSP de 4 entradas/8 salidas.

¿El paquete incluye micrófonos inalámbricos?

Sí. Se incluye un sistema de micrófono inalámbrico de mano dual de diversidad real.

¿Se incluyen los estuches de viaje para altavoces?

Sí. Se enumeran dieciséis cajas de altavoces de matriz lineal y diez cajas de subwoofer. También se enumeran los casos de monitores, pero se debe volver a confirmar la cantidad actual.

¿Se puede configurar el sistema con 8 gabinetes line-array por lado?

Hay 16 gabinetes line-array y dos marcos voladores, por lo que esa puede ser una disposición posible. Sin embargo, la lista de materiales suministrada no especifica explícitamente la cantidad final de gabinetes por matriz. La configuración real debe seguir el diseño de cobertura.

¿Se puede utilizar este paquete al aire libre?

El equipo es adecuado para aplicaciones de sonido de eventos, pero la implementación en exteriores depende de la protección climática, el suministro eléctrico, la disposición del aparejo y la configuración completa del evento.

¿Cuántas personas puede cubrir este sistema?

La lista de equipamiento por sí sola no es suficiente para determinar la capacidad de audiencia. Se deben considerar las dimensiones del lugar, la configuración del conjunto, el entorno acústico y la distribución SPL requerida.

¿Se incluyen los informes de inspección CNAS y CMA?

La especificación de origen requiere informes de laboratorio reconocidos para artículos seleccionados. La disponibilidad del informe debe confirmarse antes de la cotización o la aceptación del contrato, en lugar de asumirse.

¿Se puede personalizar la configuración de los altavoces y el amplificador?

Sí. Las cantidades de componentes y la configuración del sistema se pueden discutir según el lugar, la disposición del público, las dimensiones del escenario y los requisitos de actuación.

¿Qué información se requiere para la cotización?

Proporcione las dimensiones del lugar, el uso interior o exterior, la disposición de la audiencia, las dimensiones del escenario, el tipo de evento esperado, las posiciones preferidas de los altavoces, la fuente de alimentación disponible y cualquier requisito específico del documento de inspección.

¿Por qué elegir este paquete de sonido completo?

La principal ventaja de adquirir un paquete de sonido completo no es simplemente recibir más equipos.

Los altavoces, amplificadores, procesamiento, monitorización, gestión de energía, cajas de transporte y cableado deben considerarse como un solo sistema de trabajo.

Una lista de materiales completa también facilita:

• Preparar el inventario de equipos.

• Planificar transporte

• Organizar racks de amplificadores

• Confirmar accesorios requeridos

• Identificar los componentes faltantes

• Preparar la instalación y la puesta en marcha.

• Discutir el futuro reemplazo o expansión

Este paquete proporciona una configuración inicial definida que luego se puede ajustar de acuerdo con el lugar real y los requisitos de producción.

Solicitar una cotización

Por favor proporcione:

• Ancho, profundidad y altura del lugar.

• Aplicación en interiores o exteriores

• Diseño de audiencia esperado

• Dimensiones del escenario

• Tipo de evento

• Alimentación de CA disponible

• Método de suspensión de matriz de líneas requerido

• Longitudes de cable requeridas

• Requisitos del informe CNAS/CMA, si corresponde

• Destino de entrega requerido

Luego se puede confirmar la implementación final de los altavoces, la asignación del amplificador, la configuración del DSP, la disposición del rack y el paquete de cables.
