Rampa protectora de cables de 5 canales, 1270 x 900 mm de ancho, con cubierta con bisagras para pasos de peatones y sillas de ruedas

Información del producto

Descripción del Producto

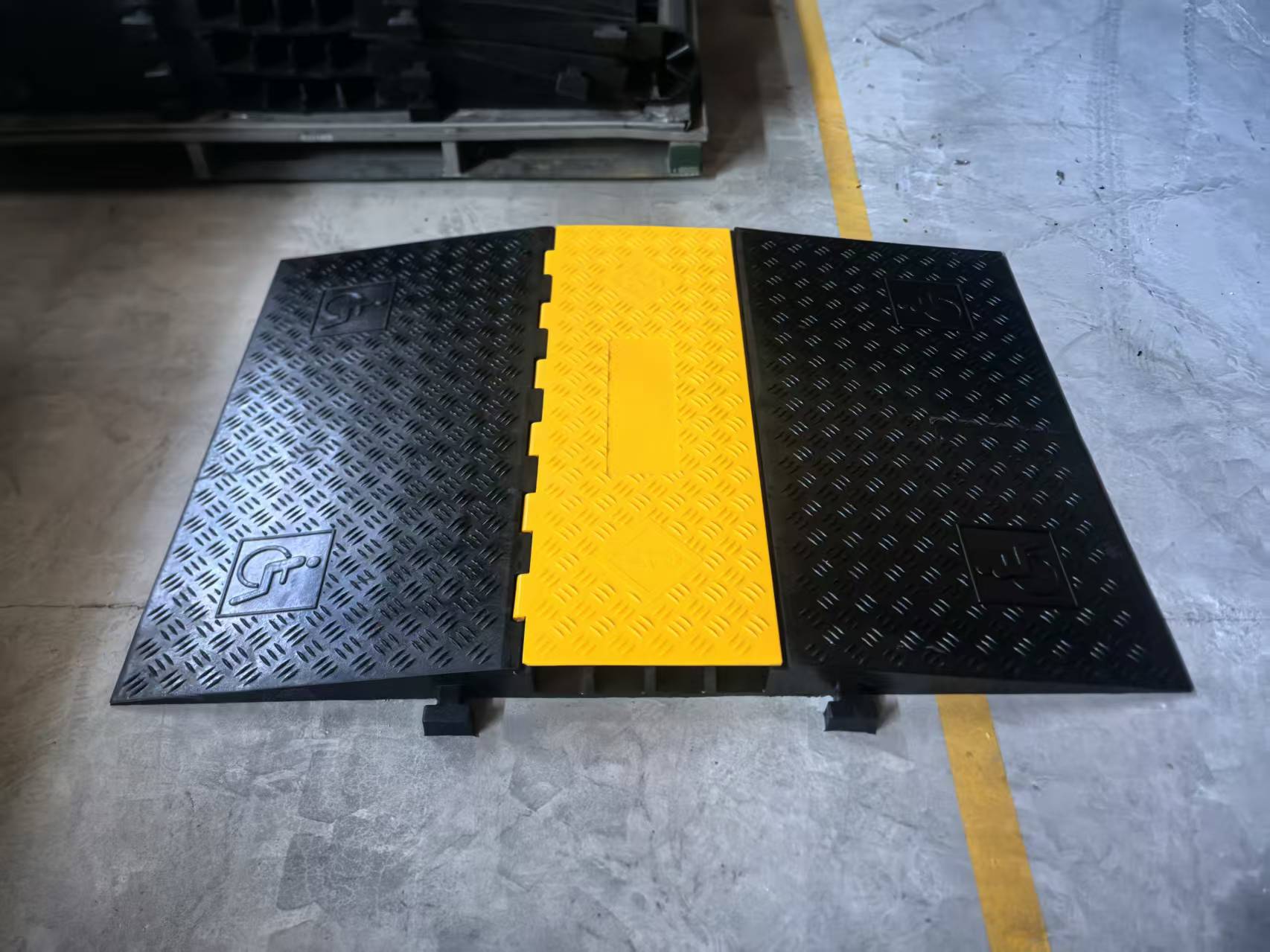

Esta amplia rampa protectora de cables está diseñada para entornos de eventos temporales donde los cables deben cruzar un área utilizada por peatones, carritos de equipos o usuarios de sillas de ruedas.

A diferencia de un protector de cable estrecho convencional, el ancho total de la rampa alcanza aproximadamente:

900 mm/35,4 pulgadas

mientras que la altura total sigue siendo aproximadamente:

60 mm/2,36 pulgadas

El enfoque inclinado más amplio en ambos lados crea una transición más gradual sobre el área protegida del cable.

Una cubierta amarilla con bisagras brinda acceso a los canales de cables centrales para que los cables se puedan instalar o quitar sin levantar la rampa completa.

Diseño de rampa ancha para cruzar más fácilmente

La principal diferencia entre este producto y un protector de cable compacto estándar es el ancho de sus rampas de acceso.

La configuración ilustrada proporciona aproximadamente:

Área de rampa lateral de 505 mm/19,88 pulgadas

a cada lado de la sección de cable central.

Esto crea una transición más larga desde el nivel del suelo hasta la parte superior del protector.

Puede resultar útil en áreas donde la ruta de cruce puede ser utilizada por:

• peatones

• usuarios de sillas de ruedas

• carros de equipo

• casos de vuelo

• carros

• personal del evento

No se debe presentar que el producto cumple con ninguna normativa de accesibilidad en particular a menos que esté disponible la certificación o verificación dimensional requerida.

5 canales de cable

La sección central proporciona múltiples rutas de cable protegidas.

Cada canal se especifica en aproximadamente:

46 mm de ancho × 46 mm de alto

o:

1,81 × 1,81 pulgadas

Esto hace que el producto sea adecuado para organizar varios cables por un mismo punto de cruce.

Los tipos de cables típicos pueden incluir:

• cables de alimentación

• cables de altavoz

• cables de audio multinúcleo

• cables de red

• cables de señal

• cables de control de iluminación

• cableado de eventos temporal

Antes de comprar, los clientes deben verificar el diámetro exterior y la cantidad de sus cables en lugar de confiar únicamente en la cantidad de canales.

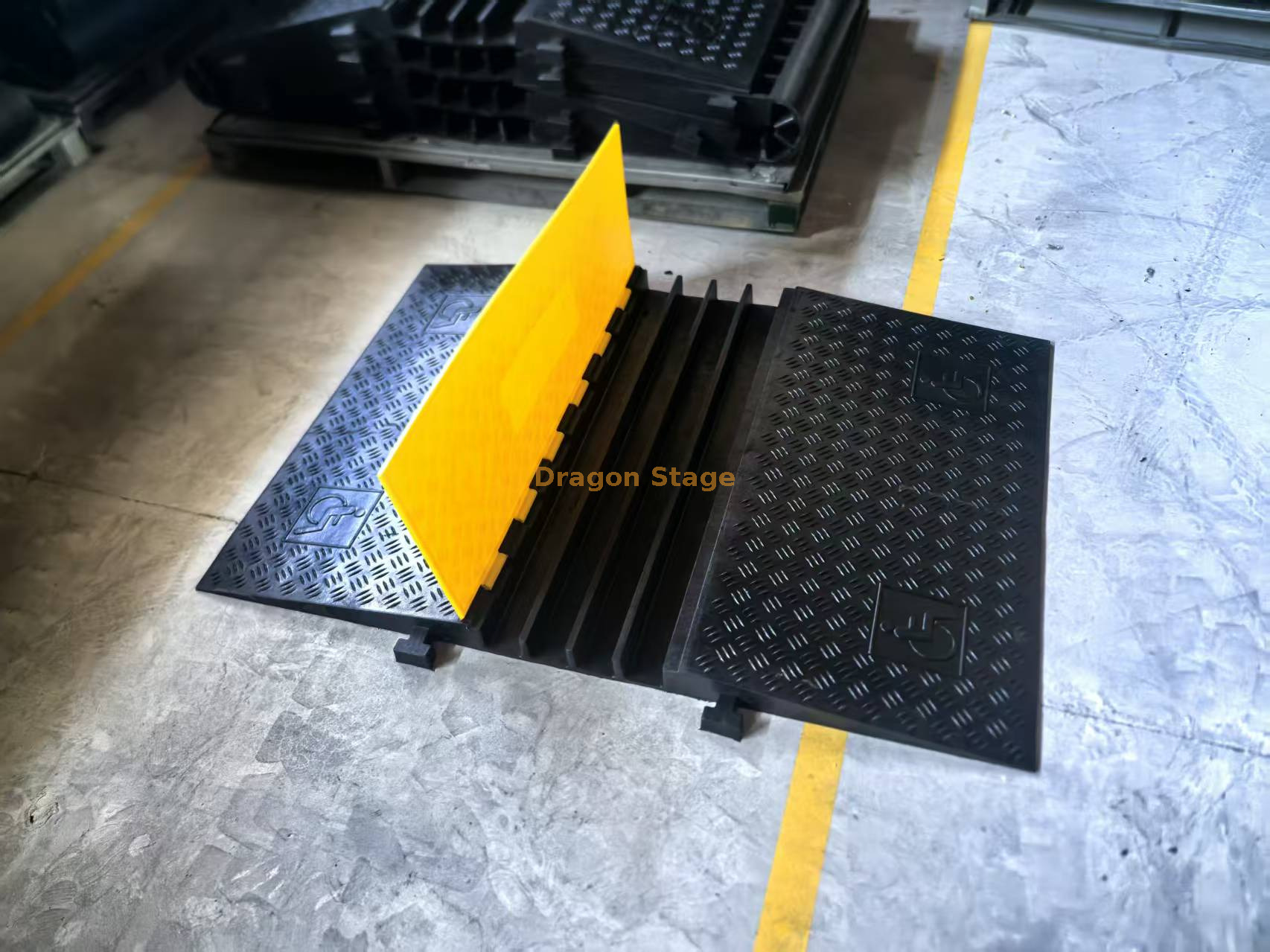

Cubierta de cable amarilla con bisagras

La tapa central amarilla se puede abrir para acceder a los canales de cable.

Esto hace que la instalación sea más práctica porque los cables se pueden colocar en los canales desde arriba.

Una vez colocados los cables, la tapa se puede cerrar para crear una superficie de cruce más continua.

El color amarillo contrastante también hace que el área de protección de cables sea más fácil de ver dentro del entorno de un evento.

Superficie texturizada para caminar

Las secciones de rampa negras utilizan un patrón de banda de rodadura elevado.

Esto proporciona una textura superficial adicional en comparación con un panel completamente liso.

El mismo dibujo de la banda de rodadura es visible en la cubierta central amarilla en la posición cerrada.

Para uso en eventos, aún se debe verificar el estado real de la superficie antes de la instalación, especialmente donde los pisos puedan mojarse, llenarse de polvo o contaminarse.

Perfil bajo de 60 mm.

La altura total es aproximadamente:

60 mm/2,36 pulgadas

Un cruce de perfil más bajo puede ser más fácil de integrar en las rutas peatonales que un protector de cable convencional más alto.

Sin embargo, se debe considerar la altura de 60 mm al planificar rutas para:

• sillas de ruedas

• ruedas pequeñas

• carros de producción

• casos de carretera

• otros equipos con ruedas

El tamaño de la rueda, el peso total del equipo y la dirección de aproximación afectan la facilidad con la que un artículo puede cruzar la rampa.

Aplicaciones típicas

• Cruces de cables de concierto

• Salas de exposiciones

• Lugares de conferencia

• Eventos de boda

• Eventos corporativos

• Instalaciones AV temporales

• Salas de espectáculos cubiertas

• Rutas peatonales

• Rutas de acceso para sillas de ruedas

• Cruces de carros de equipo

• Distribución temporal de energía

• Gestión de cables de audio e iluminación.

¿Cuándo debería elegir esta versión amplia?

Elija este tipo de protector de cable cuando el cruce sea parte de una ruta peatonal activa y una rampa de cable estrecha convencional cree una transición demasiado abrupta.

Es especialmente útil cuando:

• Los usuarios de sillas de ruedas pueden cruzar la ruta del cable.

• Los carros de equipos pequeños deben pasar.

• La ruta es utilizada frecuentemente por el personal del evento.

• Se prefiere una superficie de rampa más amplia y gradual.

• varios cables deben pasar a través de un cruce protegido

Para un área utilizada únicamente por cables y tránsito peatonal ocasional, un protector de cable estándar más pequeño puede ocupar menos espacio y ser más fácil de transportar.

Esa distinción es importante porque la versión más amplia no es automáticamente la mejor opción para cada evento.

Cómo comprobar si sus cables encajan

Antes de realizar el pedido, consulte:

1. Diámetro exterior del cable

2. Número de cables

3. Si varios cables compartirán un canal

4. Tamaño del conector

5. Ancho de cruce requerido

6. Si los carros o las sillas de ruedas cruzarán la rampa

El cable en sí puede caber dentro de un canal de 46 × 46 mm, mientras que un conector grande no.

Si los cables tienen enchufes grandes o conectores fijos, también se deben comprobar sus dimensiones.

Características principales

• Tamaño total 1270 × 900 × 60 mm

• Aprox. 50 × 35,4 × 2,36 pulgadas

• Configuración de enrutamiento de cables de 5 canales

• Cada canal aprox. 46 × 46 mm

• Amplia superficie de paso de peatones

• Rampas laterales extendidas

• Cubierta de cable amarilla con bisagras

• Aspecto negro/amarillo de alta visibilidad

• Superficie para caminar texturizada

• Diseño portátil para eventos temporales

• Adecuado para múltiples tipos de cables para eventos

• Útil donde pueden cruzar carros o usuarios de sillas de ruedas

Nota importante sobre el producto

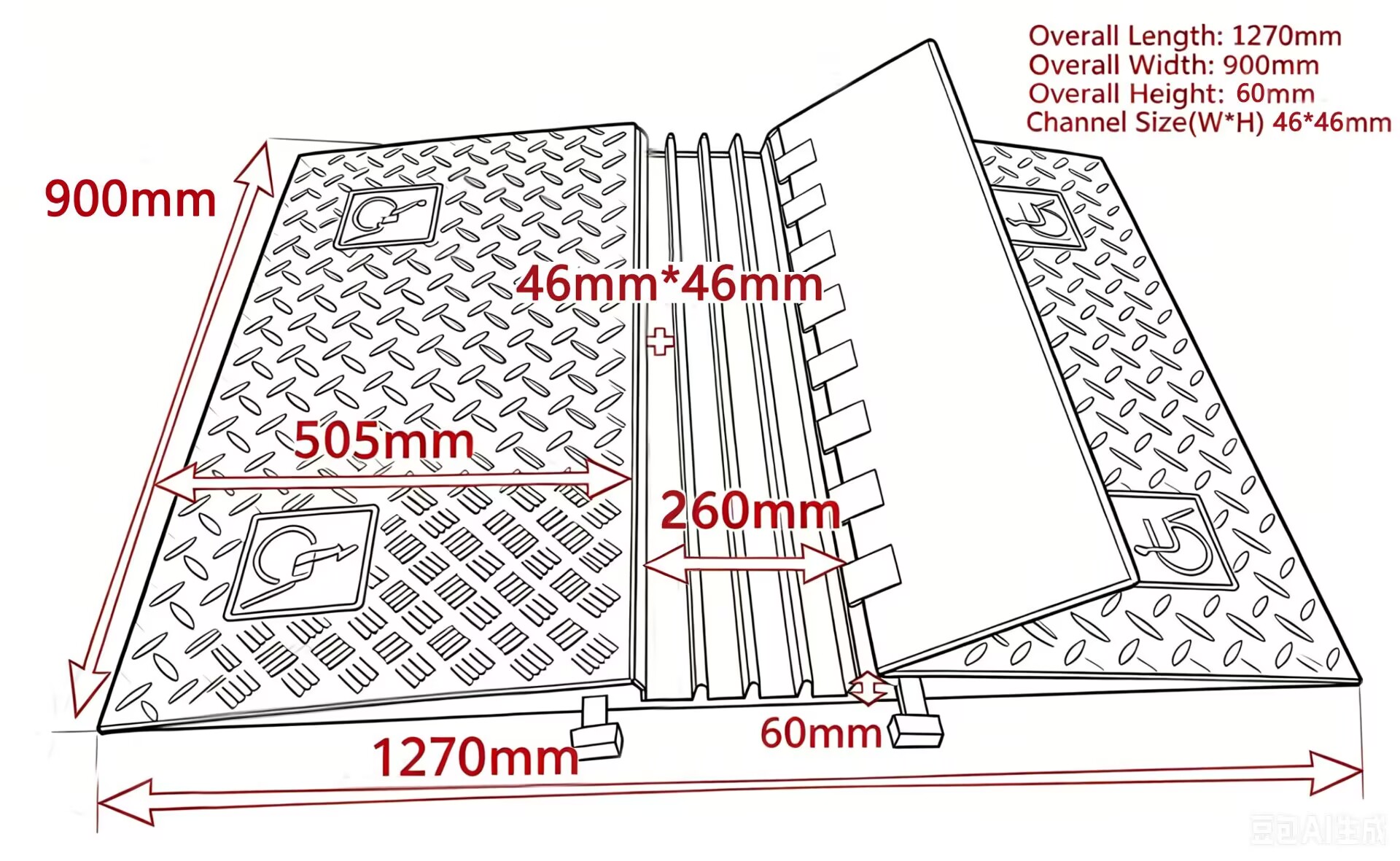

Los dibujos y fotografías suministrados confirman:

• dimensiones generales

• 60 mm de altura total

• Dimensiones del canal de 46×46 mm

• Sección de cable central de aproximadamente 260 mm.

• aproximadamente 505 mm de dimensión de rampa lateral

• cubierta amarilla con bisagras

• secciones de rampa negras texturizadas

• marcado de uso de silla de ruedas

La información suministrada no establece:

• composición exacta del material

• peso del producto

• capacidad de carga verificada

• clasificación de carga por eje del vehículo

• clasificación de fuego

• certificación de resistencia al deslizamiento

• cumplimiento de estándares de accesibilidad

• clasificación de aislamiento eléctrico

Estas especificaciones no deben agregarse hasta que el fabricante correspondiente o los datos de prueba estén disponibles.

Preguntas frecuentes

¿Cuál es el tamaño total de esta rampa protectora de cables?

La rampa mide aproximadamente 1270 mm de largo × 900 mm de ancho × 60 mm de alto , o aproximadamente 50 × 35,4 × 2,36 pulgadas..

¿Qué tamaño tiene cada canal de cable?

Cada canal mide aproximadamente 46 × 46 mm o 1,81 × 1,81 pulgadas.

¿Cuantos canales de cable tiene?

La configuración ilustrada utiliza cinco canales de cable.

¿Por qué esta rampa es más ancha que un protector de cable normal?

Las rampas laterales más anchas crean una superficie de cruce más gradual. Esto resulta útil cuando peatones, sillas de ruedas o carros con equipos adecuados necesitan cruzar la ruta del cable protegido.

¿Pueden los usuarios de sillas de ruedas cruzar esta rampa de cable?

El producto está diseñado con rampas laterales anchas y marcas para sillas de ruedas y puede usarse en diseños de cruce de sillas de ruedas. Sin embargo, no se ha proporcionado ninguna certificación de accesibilidad específica, por lo que no se debe anunciar que cumple con un estándar en particular.

¿Se abre la sección amarilla?

Sí. La sección central amarilla es una cubierta con bisagras que brinda acceso a los canales de cable.

¿Qué cables se pueden colocar en el interior?

Los cables de alimentación, audio, altavoces, red, control de iluminación y otros cables para eventos temporales pueden ser adecuados cuando sus dimensiones se ajusten a los canales disponibles.

¿Puedo poner varios cables en un mismo canal?

Posiblemente, dependiendo de sus diámetros exteriores. Las dimensiones de los cables combinados deben seguir siendo adecuadas para el canal de 46×46 mm.

¿Pueden cruzarlo maletas o carros de carretera?

La geometría de rampa ancha puede hacerla más adecuada para equipos con ruedas que un protector estrecho y empinado, pero se debe considerar el tamaño de las ruedas, el peso del equipo y la capacidad de carga verificada del producto.

¿Pueden pasar por encima coches o carretillas elevadoras?

No se ha proporcionado ninguna clasificación de carga del vehículo en la información actual del producto. No lo anuncie para el tráfico de vehículos o montacargas hasta que esté disponible una especificación de carga verificada.

¿El producto es apto para eventos al aire libre?

Se puede utilizar en aplicaciones de gestión de cables para eventos temporales, pero se deben confirmar el material real, las condiciones ambientales y la condición de la superficie para la instalación prevista.

¿Se puede personalizar el tamaño de la rampa o la configuración del canal?

Se pueden analizar diferentes configuraciones de gestión de cables según los tamaños de cable requeridos y la aplicación de cruce.

¿Por qué elegir esta rampa protectora de cables?

Un protector de cables debería hacer más que simplemente ocultar los cables.

El producto correcto debe coincidir:

• el tamaño del cable

• numero de cables

• tráfico cruzado

• espacio disponible

• equipo con ruedas

• ruta peatonal

Esta versión ancha es particularmente útil cuando el cruce en sí necesita ser más fácil de pasar que una rampa de cable estrecha convencional.

Solicitar una cotización

Para cotización por favor proporcione:

• Cantidad requerida

• Tipo de cable

• Diámetro exterior del cable más grande

• Número de cables

• Uso de peatones, sillas de ruedas o carritos.

• Aplicación en interiores o exteriores

• Destino de entrega

A continuación se puede confirmar la configuración adecuada de la protección del cable.
