Comprender el enrutamiento de cables, la protección y la seguridad operativa detrás de los eventos en estadios
Cuando el público ve un gran concierto, normalmente se centra en:
Diseño de escenarios.
Efectos de iluminación.
Pantallas LED.
Calidad de sonido.
Interacción del artista.
Sin embargo, detrás de cada actuación exitosa hay una red compleja que rara vez pasa desapercibida:
Miles de cables de alimentación, audio, iluminación y señal que permiten que cada sistema funcione correctamente.
En un gran concierto en un estadio, la gestión del cableado no es simplemente una tarea de instalación.
Es una parte importante de:
Seguridad operativa.
Fiabilidad del equipo.
Eficiencia del mantenimiento.
Protección contra el clima.
Planificación del acceso de emergencia.
Una estructura temporal para eventos puede ser estructuralmente segura, pero un cableado deficiente aún puede crear riesgos operativos:
Personal tropezando con cables.
Entrada de agua en conexiones eléctricas.
Interferencia de señal.
Difícil mantenimiento de equipos.
Rutas de acceso bloqueadas.
Por lo tanto:
La gestión profesional de cables para eventos no se trata solo de conectar equipos. Se trata de crear una infraestructura temporal segura y organizada.

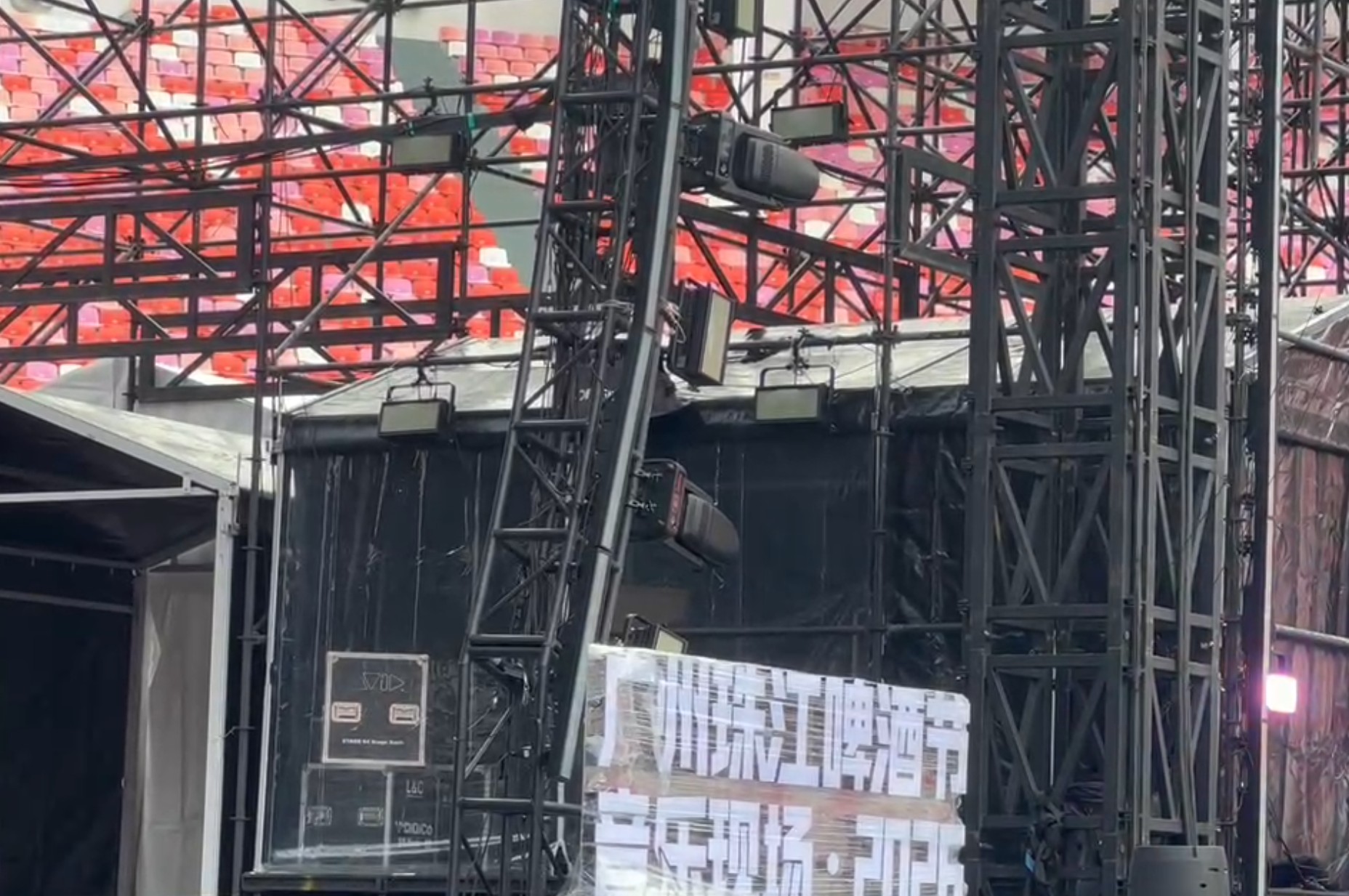

Durante el proyecto del Festival de Música Guangzhou Pearl Beer Festival 2026, se pudieron observar varios principios de gestión de cables:
Áreas de equipos FOH protegidas por carpas temporales.
Gabinetes de potencia y equipos de control ubicados en áreas protegidas.
Zonas técnicas dedicadas alrededor del escenario.
Separación entre áreas de actuación y áreas de operación de equipos.

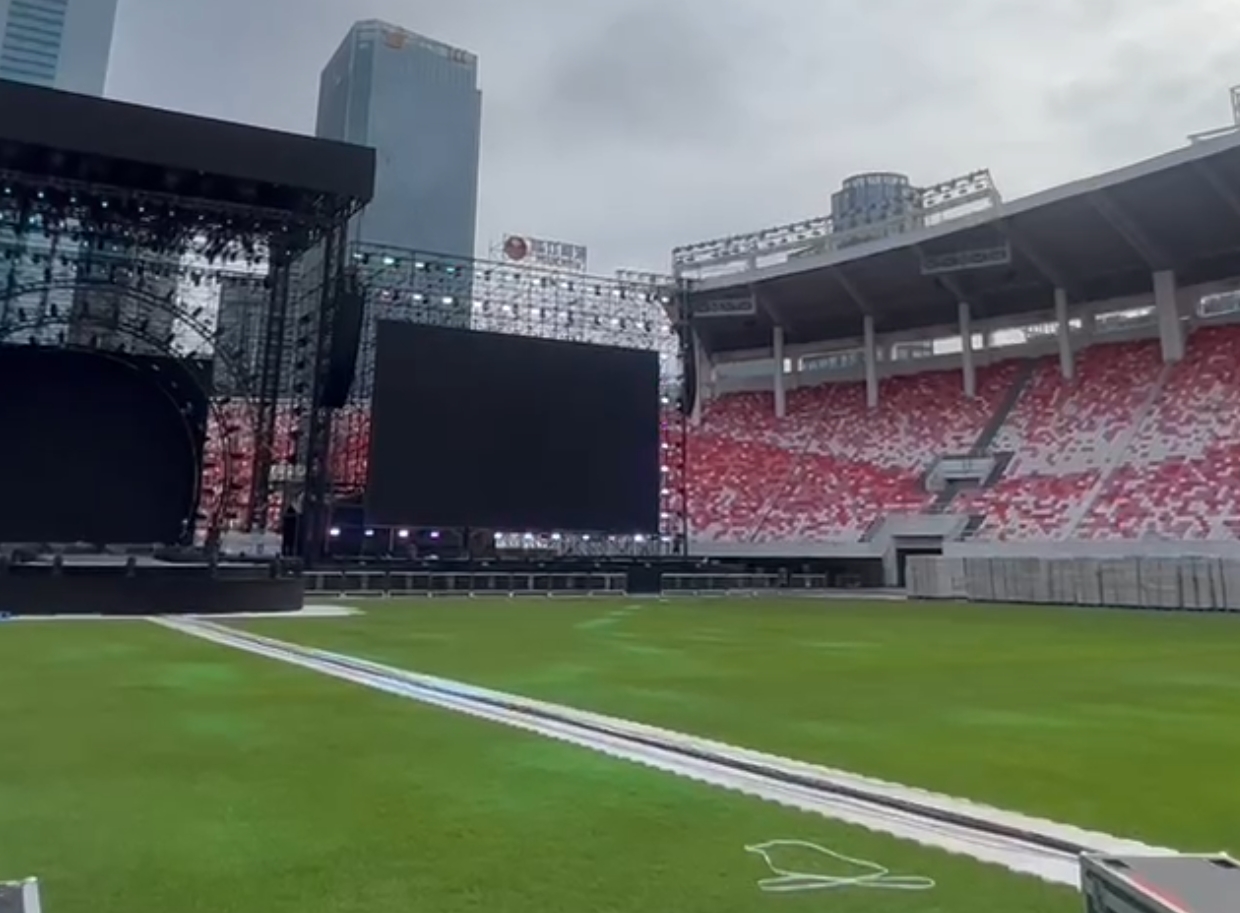

Aunque los diseños detallados de las bandejas de cables y los sistemas de puentes de cables no fueron visibles públicamente, estos principios representan prácticas de ingeniería comunes utilizadas en grandes producciones temporales.
La relación entre las áreas técnicas y el diseño general del concierto se introduce en:
¿Por qué es importante el tendido de cables en grandes conciertos?
Un concierto en un estadio es esencialmente una ciudad temporal.
Contiene:
Distribución de energía.
Sistemas de audio.
Sistemas de iluminación.
Sistemas de vídeo.
Sistemas de comunicación.
Equipos de control.
Cada sistema requiere una gran cantidad de cables.
Las categorías de cables típicas incluyen:
Sistema
Función de cable
Fuerza
Suministrar electricidad a los equipos.
Audio
Transfiere señales de micrófono y altavoz.
Iluminación
Luminarias de control y luces móviles.
Video
Transfiere señales de LED y cámara
Comunicación
Conectar equipos de producción
Sin una planificación adecuada, los cables pueden convertirse rápidamente en una red incontrolada.
El enrutamiento de cables es un sistema de seguridad
La gestión de cables suele considerarse un problema eléctrico.
Sin embargo, en grandes eventos, también es una cuestión de seguridad.
Un sistema de guiado de cables profesional debe resolver varios problemas:
1. Prevención de riesgos de tropiezo
Los entornos de concierto contienen muchos grupos en movimiento:
Artistas intérpretes o ejecutantes.
Técnicos.
Operadores de cámara.
Personal de seguridad.
Personal de producción.
Los cables que cruzan rutas peatonales pueden crear peligros.
Las soluciones incluyen:
Enrutamiento de cables aéreos.
Rampas para cables.
Puentes de cables.
Canales protegidos.
Vías técnicas dedicadas.
El principio es:
Los cables deben seguir rutas planificadas en lugar de convertirse en obstáculos dentro de las áreas de trabajo.
2. Proteger los cables de las inclemencias del tiempo
Los conciertos en estadios al aire libre se enfrentan a:
Lluvia.
Humedad.
Agua impulsada por el viento.
Cambios de temperatura.
Los equipos eléctricos requieren protección contra la humedad.
Las soluciones comunes incluyen:
Cubrecables impermeables.
Rutas de cables elevadas.
Carpas para equipos protegidos.
Conexiones selladas.
Durante el proyecto de Guangzhou, muchas áreas de equipos técnicos se protegieron mediante carpas temporales, especialmente alrededor de FOH y áreas de control de equipos.
Estas tiendas ayudaron a proteger:
Gabinetes de distribución de energía.
Equipos de control.
Dispositivos técnicos.
Esto es especialmente importante durante la temporada de lluvias del verano en Guangzhou.
La influencia de las condiciones climáticas en las estructuras temporales se analiza en:
Las áreas detrás del escenario contienen muchas funciones técnicas temporales:
Preparación del intérprete.
Almacenamiento de equipos.
Control de iluminación.
Soporte de audio.
Gestión de producción.
El tendido de cables debe evitar conflictos entre:
Artistas intérpretes o ejecutantes.
Técnicos.
Transporte de equipos.
La planificación típica de cableado entre bastidores incluye:
Separación de cables de alimentación y cables de señal.
Mantener despejadas las rutas de acceso.
Proteger las conexiones de la intemperie.
Mantener el acceso al equipo.
Un buen sistema detrás del escenario permite a los técnicos resolver problemas rápidamente sin perturbar las actividades de actuación.
Enrutamiento de cables y acceso de emergencia
La gestión de cables debe funcionar junto con la planificación del acceso de emergencia.
Un tendido de cable nunca debe:
Bloquear escaleras.
Reducir el ancho del pasillo.
Obstruir el movimiento del equipo.
Afecta los pasajes de emergencia.
Por este motivo, los grandes eventos suelen crear rutas técnicas específicas.
El principio es:
Ruta del cable del sistema de distribución principal + Ruta de acceso + Ruta del equipo ↓ Operación segura en eventos
Los principios de planificación del acceso se analizan en:
¿Cómo se planifican las rutas de acceso de emergencia para los conciertos en los estadios?
Métodos comunes de enrutamiento de cables en eventos grandes
1. Protección del cable de tierra
Se utiliza cuando los cables deben cruzar áreas de trabajo.
Métodos:
Rampas para cables.
Protectores de cables.
Cubiertas modulares.
Ventajas:
Proteja los cables.
Proteger a las personas.
Permitir el movimiento del equipo.
2. Enrutamiento de cables aéreos
Usado cuando sea posible.
Ventajas:
Mantiene despejadas las áreas para caminar.
Reduce los riesgos de tropiezo.
Protege los cables.
3. Zonas técnicas dedicadas
Los grandes eventos suelen reservar áreas específicas para:
Distribución de energía.
Procesamiento de señales.
Almacenamiento de equipos.
Ventajas:
Mantenimiento más fácil.
Mejor organización.
Solución de problemas más rápida.
Gestión de cables durante el tiempo lluvioso
Los conciertos al aire libre requieren atención adicional porque el agua cambia el nivel de riesgo.
La lluvia puede afectar:
Conexiones eléctricas.
Estabilidad de la señal.
Seguridad del equipo.
Las estrategias de protección incluyen:
Protección de equipos
Usando:
Carpas temporales.
Cubiertas climáticas.
Plataformas elevadas.
Protección de cables
Usando:
Conectores impermeables.
Rutas de cables protegidas.
Rutas de cable elevadas.
Acceso de mantenimiento
Los técnicos aún deben poder alcanzar el equipo de manera segura durante condiciones climáticas cambiantes.
Lecciones de ingeniería de Concert Cable Management
1. El enrutamiento de cables es parte del diseño del evento
Se debe planificar junto con:
Disposición del escenario.
Disposición estructural.
Posición del equipo.
2. La ruta de cable más corta no siempre es la mejor
Un buen trazado de cable debe equilibrar:
Distancia.
Seguridad.
Mantenimiento.
Accesibilidad.
3. La protección es más importante al aire libre
La lluvia y la humedad crean riesgos adicionales.
4. Las áreas técnicas necesitan protección
Las zonas de FOH, backstage y equipos requieren entornos controlados.
5. Una buena gestión de cables mejora la confiabilidad
Un sistema bien organizado ayuda a:
Solución de problemas más rápida.
Operación más segura.
Áreas de producción más limpias.
Conclusión
El tendido de cables es uno de los sistemas de ingeniería invisibles detrás del éxito de un concierto en un estadio.
Aunque el público rara vez nota los cables, apoyan casi todas las funciones de producción importantes:
Sonido.
Iluminación.
Video.
Comunicación.
Fuerza.
Una infraestructura profesional para eventos temporales requiere que los cables sean:
Correctamente enrutado.
Protegido de la intemperie.
Separado del movimiento público.
Accesible para técnicos.
La lección que se desprende de la producción de grandes conciertos es sencilla:
Un evento seguro no sólo se construye con estructuras fuertes. También depende de sistemas técnicos bien planificados que permitan que todos los componentes trabajen juntos de manera confiable.
