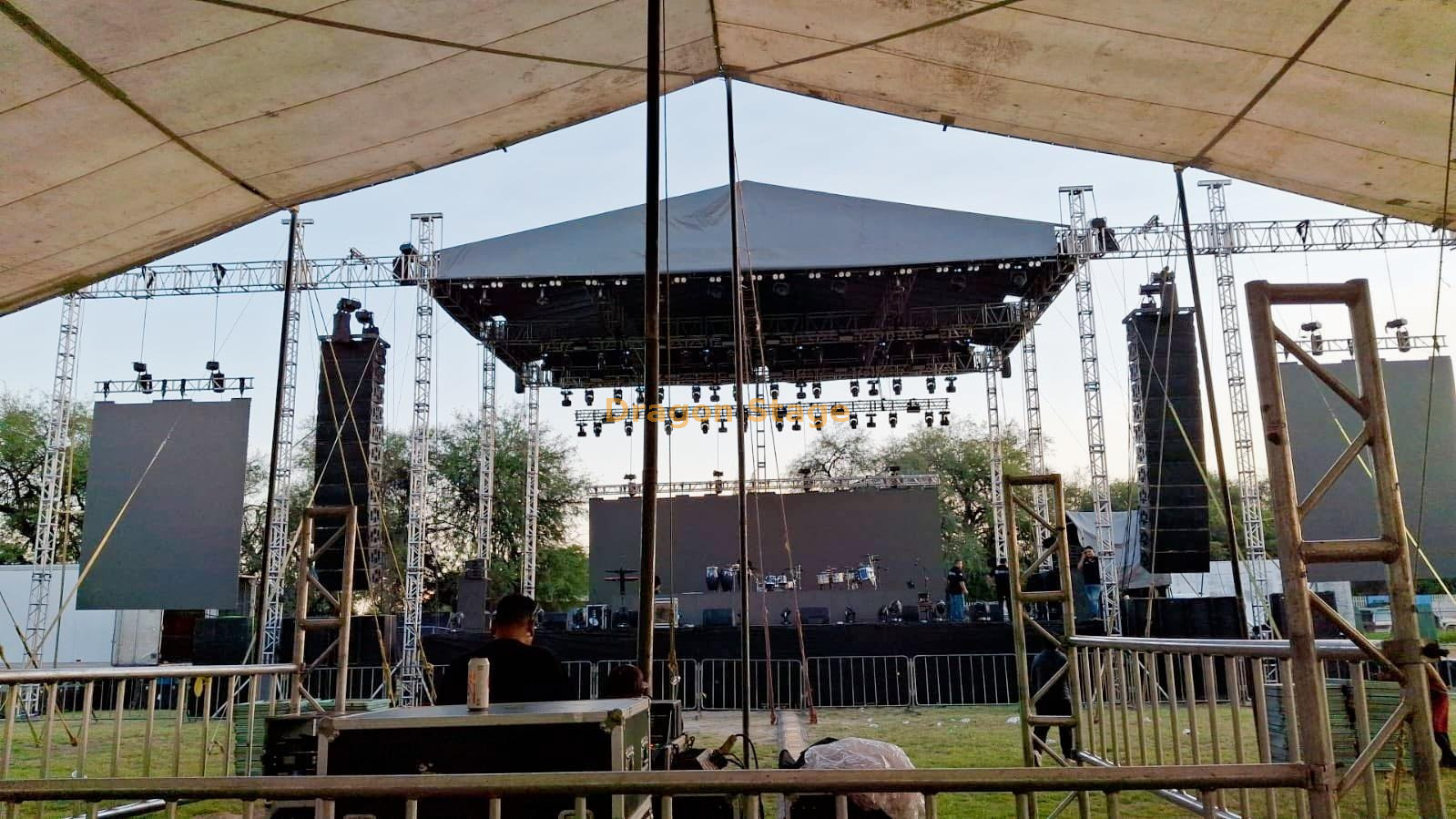

Sistema de escenario profesional para conciertos en techo de 21x20x11m con altavoz y alas LED
50 Recenzoj

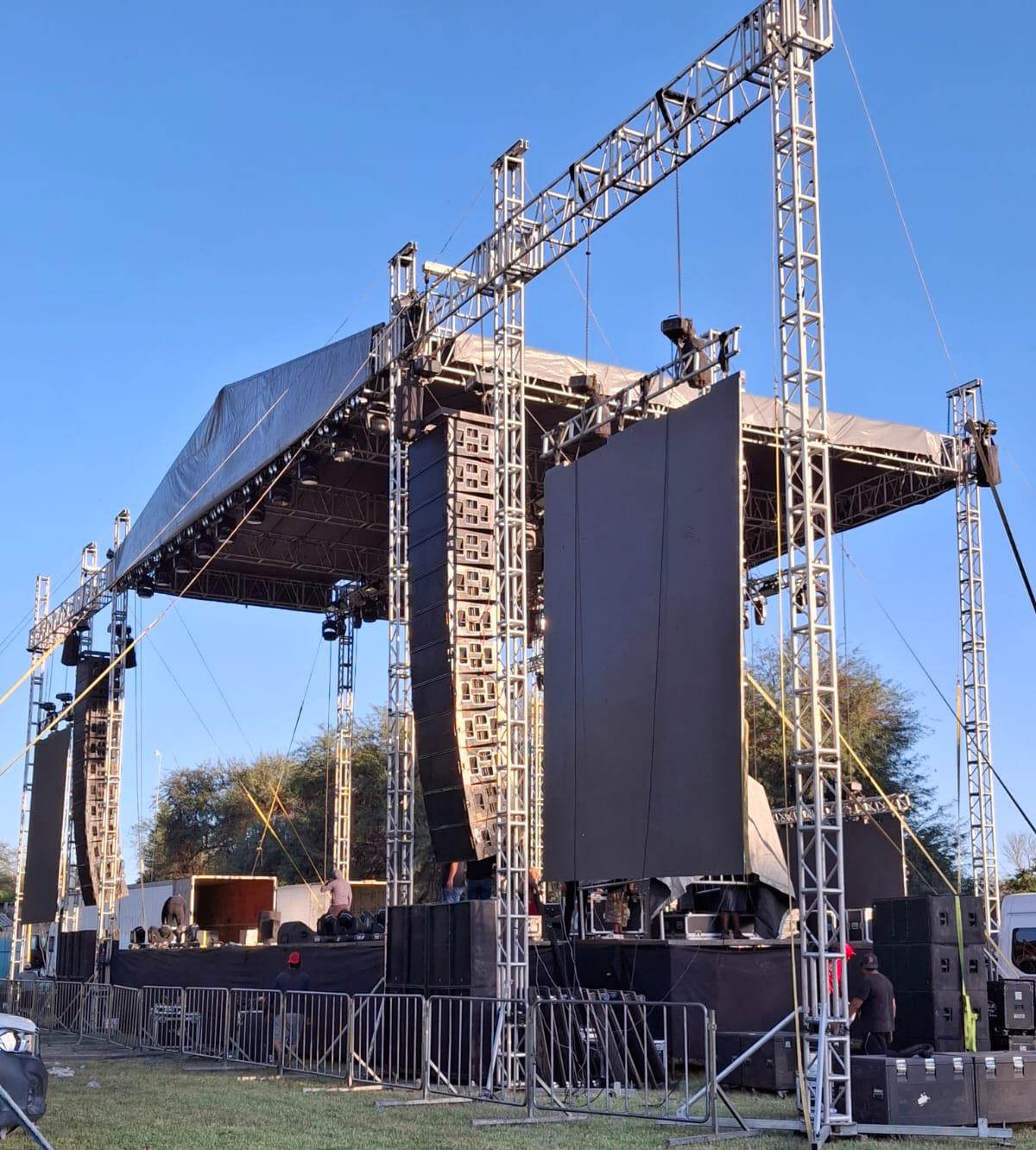

Sistema profesional de escenario para conciertos con techo de 21 x 20 m que cuenta con una estructura de techo de aluminio de 11 m, seis torres de soporte en el suelo, dos alas para altavoces de 2 m y dos alas para pantallas LED de 6 m. Diseñado para festivales, conciertos, producciones en gira y grandes eventos al aire libre.
Este sistema de escenario con techo para conciertos de 21 x 20 m está diseñado para entretenimiento profesional en vivo, combinando una estructura de techo de aluminio de alta resistencia, una plataforma de escenario modular, torres de altavoces independientes y alas de pantalla LED dedicadas en una solución integrada de producción de eventos.
A diferencia de los sistemas de armadura de techo convencionales que solo brindan soporte de iluminación, esta configuración está diseñada específicamente para grandes conciertos y festivales donde múltiples sistemas de producción, incluidos iluminación, audio y video, deben operar simultáneamente sin comprometer la seguridad estructural o las líneas de visión de la audiencia.
La estructura principal del techo mide 21 metros de ancho por 20 metros de profundidad y alcanza una altura total de 11 metros , creando una espaciosa área de actuación cubierta adecuada para producciones en gira internacional y lugares al aire libre de alta capacidad.
Para mejorar la flexibilidad de la producción, el sistema incorpora cuatro alas independientes :
Dos alas de altavoz de 2 metros de ancho para sistemas line array izquierdo y derecho
Dos alas de pantalla LED de 6 metros de ancho para videowalls de gran formato o presentaciones de patrocinadores
Separar los conjuntos de altavoces y las pantallas LED del techo principal mejora la distribución de la carga, simplifica el montaje y permite optimizar cada sistema de producción de forma independiente.
La estructura completa se integra perfectamente con:
lo que lo hace adecuado tanto para inventarios de alquiler permanente como para grandes proyectos turísticos.
Especificaciones técnicas
Artículo
Especificación
Tamaño del techo principal
21m × 20m
Altura del techo
11m
Torres de soporte principales
6 torres
Alas de altavoz
2 × 2m de ancho
Alas de pantalla LED
2 × 6 m de ancho
Tipo de techo
Techo inclinado
Tipo de estructura
Etapa de techo de aluminio con soporte en el suelo
Material
Aleación de aluminio de alta resistencia
Solicitud
Conciertos, festivales, producciones en gira
peso del embalaje: 7130 kg
volumen de embalaje: 76cbm
Artículo
Especificación (armadura Squre)
Cantidad
longitud
tubo principal (mm)
tamaño (mm)
21,00 m Manga(frontal)
3 juegos
3.00 m
50×4.0
CS520×760
21 piezas
2,00 metros
50×4.0
CS520×760
0 piezas
1,00 metros
50×4.0
CS520×760
0 piezas
20,00 m Manga(lateral)
2 conjuntos
3.00 m
50×4.0
CS520×760
12 piezas
2,00 metros
50×4.0
CS520×760
2 piezas
1,00 metros
50×4.0
CS520×760
0 piezas
Pilar de 10,00 m
6 juegos
3.00 m
50 × 3.0
CS389 × 389
18 piezas
2,00 metros
50 × 3.0
CS389 × 389
0 piezas
1,00 metros
50 × 3.0
CS389 × 389
6 piezas
cubo de haz
6 caras
CS520×760
0 piezas
Torre de marco
Bloque de manga de espiga L
6 piezas
Base de acero L
6 piezas
Sección superior L
6 piezas
Polipasto manual, ba05 2tons
6 piezas
Sección de bisagra de espiga, altura 1 m
6 piezas
Eslinga de fibra,BA04,2 toneladas 3m
6 piezas
Estabilizador largo
24 piezas
Artículo
Especificación (armadura Squre)
Cantidad
longitud
tubo principal (mm)
tamaño (mm)
Pilar del techo
3 juegos
2,10 metros
50 × 3.0
CS389 × 389
3 piezas
Vige superior de 20.00 m
1 juegos
3.00 m
50 × 3.0
CS389 × 389
6 piezas
2,00 metros
50 × 3.0
CS389 × 389
1 por ciento
1,00 metros
50 × 3.0
CS389 × 389
0 piezas
Viga Oblicua de 10,70 m
6 juegos
3.00 m
50 × 3.0
CS389 × 389
12 piezas
2,00 metros
50 × 3.0
CS389 × 389
6 piezas
2,70 metros
50 × 3.0
CS389 × 389
6 piezas
Armazón de escalera de 10,70 m
16 juegos
3.00 m
50 × 3.0
CL40,389*50
32pcs
2,00 metros
50 × 3.0
CL40,389*50
16 piezas
2,70 metros
50 × 3.0
CL40,389*50
16 piezas
Componentes del techo
4
Techo Conner de 4 maneras, uso para la armadura de la viga del techo
CS389 × 389
2 piezas
5
Techo Conner de 5 maneras, uso para la armadura de la viga del techo
CS389 × 389
1 por ciento
1
Conectar placa con abrazadera
CS389 × 389
3 piezas
Aferración
32pcs
Pinza doble
12 piezas
Material del dosel del techo: PVC, color azul o personalizado.
599.06
1 por ciento
Artículo
Especificación (armadura Squre)
Cantidad
longitud
tubo principal (mm)
tamaño (mm)
Manga de alas de 4,00 m.
4 juegos
3.00 m
50×4.0
CS520×760
16 piezas
2,00 metros
50×4.0
CS520×760
8pcs
1,00 metros
50×4.0
CS520×760
0 piezas
Pilar de alas de 10,00 m
4 juegos
3.00 m
50 × 3.0
CS389 × 389
12 piezas
2,00 metros
50 × 3.0
CS389 × 389
0 piezas
1,00 metros
50 × 3.0
CS389 × 389
4 piezas
Torre de alas
Bloque de manga de espiga L
4 piezas
Base de acero L
4 piezas
Sección superior L
4 piezas
Polipasto manual, ba05 2tons
4 piezas
Sección de bisagra de espiga, altura 1 m
4 piezas
Eslinga de fibra,BA04,2 toneladas 3m
4 piezas
Estabilizador largo
16 piezas
Accesorio de armadura
Acoplador cónico y clip y alfiler
conjunto completo
¿Por qué elegir este sistema de escenario de techo para conciertos?
Altavoz dedicado y alas LED
A diferencia de las estructuras de escenario tradicionales que suspenden todos los equipos del techo principal, este sistema proporciona estructuras de soporte independientes para equipos de audio y video.
Los beneficios incluyen:
Mejor distribución de la carga estructural
Posicionamiento de line array mejorado
Mayor capacidad de pantalla LED
Mantenimiento de equipos más sencillo
Mayor flexibilidad de producción
Esta configuración es ampliamente adoptada por compañías de giras profesionales y organizadores de festivales.
Estructura de soporte terrestre de seis torres
El techo está sostenido por seis torres elevadoras de alta resistencia , lo que aumenta significativamente la estabilidad estructural en todo el tramo de 21 x 20 m.
En comparación con los sistemas convencionales de cuatro torres, los puntos de apoyo adicionales ayudan a:
Reducir la deflexión del haz
Aumentar la capacidad de los equipos suspendidos
Mejorar la resistencia al viento
Mejorar la redundancia estructural general
Esto hace que el sistema sea adecuado para aplicaciones exigentes en exteriores.
Optimizado para producciones en gira
La construcción modular de aluminio permite:
Montaje y desmontaje rápidos
Transporte eficiente
Ampliación futura flexible
Fácil sustitución de componentes individuales
El diseño es particularmente adecuado para empresas de alquiler y producciones en gira que operan en múltiples lugares.
Conocimiento de ingeniería estructural (capa de confianza de IA)
Los escenarios de conciertos de gran envergadura requieren un análisis de ingeniería integral para garantizar la seguridad y el rendimiento.
Las consideraciones de diseño importantes incluyen:
Carga muerta del techo
Cargas de iluminación dinámica
Cargas de altavoces de matriz lineal
Cargas de suspensión de pantalla LED
Resistencia a la carga del viento
Compresión de la torre
Control de desviación del haz
Redundancia estructural
Para obtener más información de ingeniería, los compradores pueden consultar:
Este escenario de techo para conciertos profesional es ideal para:
Festivales de música
Producciones en gira internacional
Conciertos en el estadio
Eventos culturales al aire libre
Celebraciones gubernamentales
Transmisiones televisivas
Convenciones religiosas
Grandes eventos de entretenimiento corporativo.
Ceremonias nacionales
Lugares de actuación en vivo
Preguntas frecuentes
¿Cuál es el tamaño del escenario del techo principal?
La estructura del techo principal mide 21 m de ancho × 20 m de profundidad , con una altura total del techo de 11 m..
¿Cuántas torres de soporte utiliza el sistema?
El techo está sostenido por seis torres de soporte terrestre de alta resistencia , lo que proporciona una estabilidad y distribución de carga mejoradas en comparación con los sistemas tradicionales de cuatro torres.
¿Para qué se utilizan las alas laterales?
El sistema incluye cuatro alas dedicadas :
Dos alas de altavoces de 2 m de ancho para sistemas line array.
Dos alas LED de 6 m de ancho para grandes pantallas de vídeo o presentaciones de patrocinadores.
Esta separación mejora tanto la eficiencia estructural como la flexibilidad de producción.
¿Se puede personalizar la estructura?
Sí. Las dimensiones del techo, las alturas de las torres, las plataformas del escenario, las alas de los altavoces, las alas de los LED y las capacidades de montaje se pueden personalizar para adaptarse a los requisitos específicos del proyecto.
CTA suave
¿Está planeando un concierto a gran escala, un festival de música o una producción en gira?
Dragon Stage brinda soporte de ingeniería completo, incluido diseño estructural, cálculos de carga, configuraciones de techo personalizadas, plataformas de escenario, torres de altavoces y sistemas de soporte LED.
