¿Qué es un sistema de armadura de escenario de techo curvo motorizado?
Un sistema de armadura de escenario de techo curvo motorizado es una estructura de aluminio de soporte en el suelo que combina un marco de techo curvo con un sistema de elevación con polipasto eléctrico de cadena integrado. Está diseñado para soportar de forma segura accesorios de iluminación, pantallas LED, altavoces de matriz lineal y equipos de escenario, al mismo tiempo que brinda protección contra la intemperie para presentaciones al aire libre.
En comparación con los sistemas de vigas levantadas manualmente, los sistemas de techo motorizados mejoran la eficiencia de la instalación, reducen los requisitos de mano de obra y ofrecen un control de elevación más preciso.
Descripción general del producto

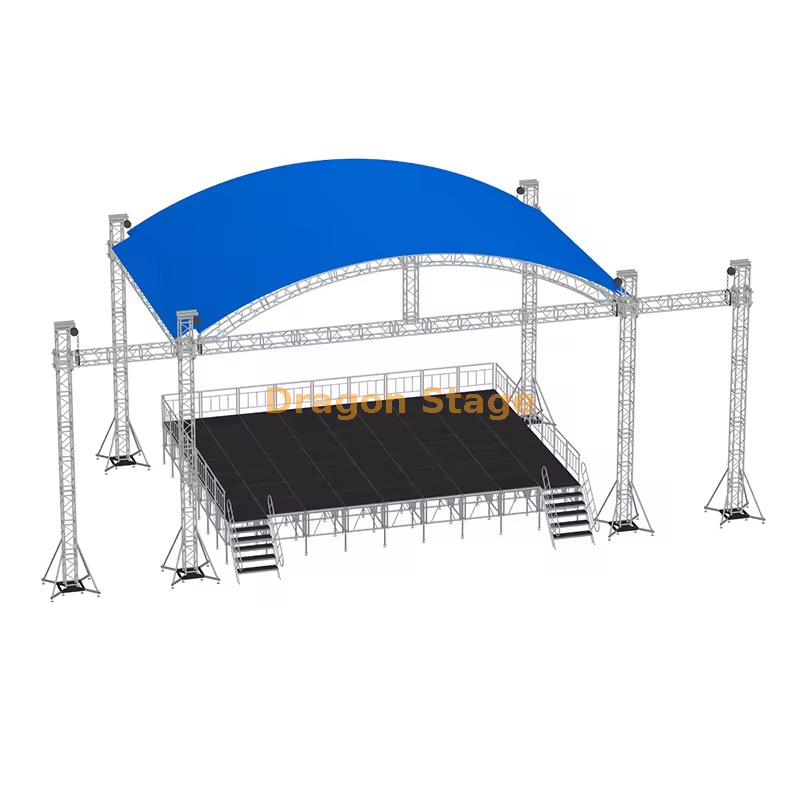

Este sistema de techo de escenario profesional presenta una luz de 20 m, , una profundidad de 10 m y una altura total de 6 m , lo que lo hace adecuado para conciertos, festivales y producciones en gira de tamaño mediano a grande.
La estructura incluye:
Armazón de techo curvo
Cuatro torres elevadoras
Alas de altavoz duales de matriz lineal
Sistema de elevación con motor eléctrico integrado
dosel de techo de PVC
Estructura de soporte al suelo de alta resistencia
Obtenga más información sobre soluciones completas de ingeniería:
https://www.dragontruss.com/engineering-solution.html
peso del embalaje: 2500 kg
Volumen de embalaje: 20 cbm
Artículo | | Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
20,00 m Manga(frontal) | 2 conjuntos | 3.00 m | 50×4.0 | CS520×760 | 12 pcs |
2,00 metros | 50×4.0 | CS520×760 | 2 piezas |
1,00 metros | 50×4.0 | CS520×760 | piezas |
10,00 m Manga(lateral) | 2 conjuntos | 3.00 m | 50×4.0 | CS520×760 | 6 piezas |
2,00 metros | 50×4.0 | CS520×760 | piezas |
1,00 metros | 50×4.0 | CS520×760 | 2 piezas |
Pilar de 6,00 m | 4 juegos | 3.00 m | 50 × 3.0 | CS389 × 389 | 4 piezas |
2,00 metros | 50 × 3.0 | CS389 × 389 | 4 piezas |
1,00 metros | 50 × 3.0 | CS389 × 389 | piezas |
Torre | Bloque de manga de espiga L | 4 piezas |
Base de acero L | 4 piezas |
Sección superior L | 4 piezas |
motor, 1 toneladas | 4 piezas |
controlador para 8 motores | 1 pieza |
Sección de bisagra de espiga, altura 1 m | 4 piezas |
Eslinga de fibra,BA04,2 toneladas 3m | 4 piezas |
Estabilizador largo | 16 PCS |
Artículo | | Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
Pilar del techo | 2 conjuntos | 2,00 metros | 50 × 3.0 | CS289×289 | 2 piezas |
Viga Superior de 10,00 m | 1 juegos | 3.00 m | 50 × 3.0 | CS289×289 | 3 piezas |
2,00 metros | 50 × 3.0 | CS289×289 | piezas |
1,00 metros | 50 × 3.0 | CS289×289 | 1 PCS |
Viga de Arco de 22,00 m | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289×289 | 12 pcs |
2,00 metros | 50 × 3.0 | CS289×289 | 4 piezas |
.00 m | 50 × 3.0 | CS289×289 | piezas |
Armazón de escalera de 22,00 m | 4 juegos | 3.00 m | 50 × 3.0 | CL40,389*50 | 24 piezas |
2,00 metros | 50 × 3.0 | CL40,389*50 | 8 PCS |
.00 m | 50 × 3.0 | CL40,389*50 | piezas |
Componentes del techo | | Spigot Multi Cube, use para armadura de haz de techo | CS289×289 | 2 piezas |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 128 piezas |
| Pinza doble | 8 PCS |
| Material del dosel del techo: PVC, color azul o personalizado. | 408.96 | 1 PCS |
Artículo | | Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
Manga de alas de 2,00 m. | 2 conjuntos | 3.00 m | 50×4.0 | CS520×760 | piezas |
2,00 metros | 50×4.0 | CS520×760 | 2 piezas |
1,00 metros | 50×4.0 | CS520×760 | piezas |
Pilar de 6.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
2,00 metros | 50 × 3.0 | CS389 × 389 | 2 piezas |
1,00 metros | 50 × 3.0 | CS389 × 389 | piezas |
Torre de alas | Bloque de manga de espiga L | 2 piezas |
Base de acero L | 2 piezas |
Sección superior L | 2 piezas |
motor 1 toneladas | 2 piezas |
Sección de bisagra de espiga, altura 1 m | 2 piezas |
Eslinga de fibra,BA04,2 toneladas 3m | 2 piezas |
Estabilizador largo | 8 PCS |
Accesorio de armadura | | Acoplador cónico y clip y alfiler | conjunto
completo |
¿Por qué elegir una armadura de techo motorizada?
Instalación más rápida
Los polipastos eléctricos de cadena levantan el techo de forma segura después del montaje en el suelo, lo que reduce significativamente el tiempo de instalación en comparación con los sistemas de elevación manuales.
Obtenga más información sobre los métodos de instalación:
https://www.dragontruss.com/Installation-Methodology-for-Modular-Stage-Truss-Scaffold-Systems.html
Seguridad mejorada
La elevación motorizada minimiza el manejo manual en altura y proporciona una mejor sincronización durante la elevación del techo.
Ingeniería de seguridad:
https://www.dragontruss.com/safety-standards-engineering-constraints.html
Ventajas del techo curvo
El perfil de tejado curvo proporciona:
Mejor drenaje del agua de lluvia
Rendimiento eólico mejorado
Apariencia escénica más atractiva
Distribución eficiente de la carga
Comprender las rutas de carga estructural:
https://www.dragontruss.com/load-analysis-for-modular-stage-systems.html
Aplicaciones típicas
Escenario de conciertos al aire libre
Diseñado para:
Festivales de música
Conciertos en gira
Actuaciones públicas
Eventos culturales
https://www.dragontruss.com/Concert-Event.html
Producciones en gira
El diseño modular permite el transporte y montaje repetidos para las empresas de turismo.
https://www.dragontruss.com/Temporary-Stage-Truss-Systems-for-Touring-Productions.html
Grandes Eventos Corporativos
Adecuado para:
Características de ingeniería
Torres de bloques de manga motorizadas
El sistema de bloques de manguito permite montar el techo de forma segura a nivel del suelo antes de elevarlo a su posición final mediante motores eléctricos sincronizados.
Te principal de servicio pesado
Las vigas frontales y laterales utilizan una armadura de alta resistencia de 520 × 760 mm , lo que proporciona una excelente rigidez para iluminación y equipos suspendidos.
Geometría de techo curvo
A diferencia de los sistemas de techo plano, el perfil curvo distribuye las cargas estructurales de manera más eficiente y al mismo tiempo crea una apariencia escénica más icónica.
Alas de oradores independientes
Las torres de altavoces separadas reducen la carga adicional en el techo principal al tiempo que permiten una mejor cobertura de sonido y una configuración del sistema más flexible.
Construcción Modular
Las secciones de truss individuales se pueden reemplazar o ampliar, lo que hace que el sistema se adapte a diferentes tamaños de escenario.
Aprenda sobre ingeniería modular:
https://www.dragontruss.com/Modular-System-Logic-for-Stage-Truss-Scaffold.html
Calidad de materiales y estructuras
El sistema está fabricado con una aleación de aluminio estructural de alta resistencia y proporciona:
Excelente relación resistencia-peso
Resistencia a la corrosión
Larga vida útil
Rendimiento confiable para uso repetido en exteriores
Guía de ingeniería de materiales:
https://www.dragontruss.com/Aluminum-Material-Guide-for-Truss-Systems-Structural-Properties-Grade-Comparison-Engineering-Applications-id41161655.html
Preguntas frecuentes
¿Por qué elegir motores eléctricos en lugar de polipastos manuales?
Los motores eléctricos mejoran significativamente la eficiencia de elevación, reducen los requisitos de mano de obra y proporcionan una elevación del techo más suave y sincronizada.
¿Se pueden personalizar las dimensiones del escenario?
Sí. Se pueden personalizar el ancho, la profundidad, la altura, la forma del techo y las configuraciones de las alas de los altavoces.
¿Se pueden suspender las paredes LED?
Sí. La estructura del techo está diseñada para soportar iluminación, pantallas LED y sistemas de audio profesionales cuando se diseña dentro de los límites de carga permitidos.
¿Este sistema es adecuado para instalaciones permanentes?
Aunque está diseñado principalmente como un sistema modular para eventos, también se puede utilizar para instalaciones temporales a largo plazo con un diseño de ingeniería adecuado.
