Peso de embalaje: 2000 kg
Volumen de embalaje: 20 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 10.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | BS400 × 400 | 6 piezas |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 2 piezas |
| Viga de 8.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | BS400 × 400 | 4pcs |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 2 piezas |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| Pilar de 7.00 m | 4 sets | 3.00 m | 50 × 3.0 | BS400 × 400 | 8pcs |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 4pcs |
| haz cubo | cubo 400x400 | 0pcs |
| Torre de marco | Bloque de manga de truss Bolt S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.00 m | 50 × 3.0 | BS400 × 400 | 2 piezas |
| Viga superior de 8.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | BS400 × 400 | 2 piezas |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 1 por ciento |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| 5.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | BS400 × 400 | 4pcs |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| 2.20 m | 50 × 3.0 | BS400 × 400 | 4pcs |
| 5.20 m de armadura de escalera | 6 sets | 3.00 m | 50 × 3.0 | BL30,300*50 | 6 piezas |
| 2.00 m | 50 × 3.0 | BL30,300*50 | 0pcs |
| 2.20 m | 50 × 3.0 | BL30,300*50 | 6 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | BS400 × 400 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | BS400 × 400 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 12 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 151.76 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Beam de 4.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 4pcs |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| Pilar de 7.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | BS400 × 400 | 4pcs |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 2 piezas |
| Torre de alas | Bloque de manga de truss Bolt S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de tornillo, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |

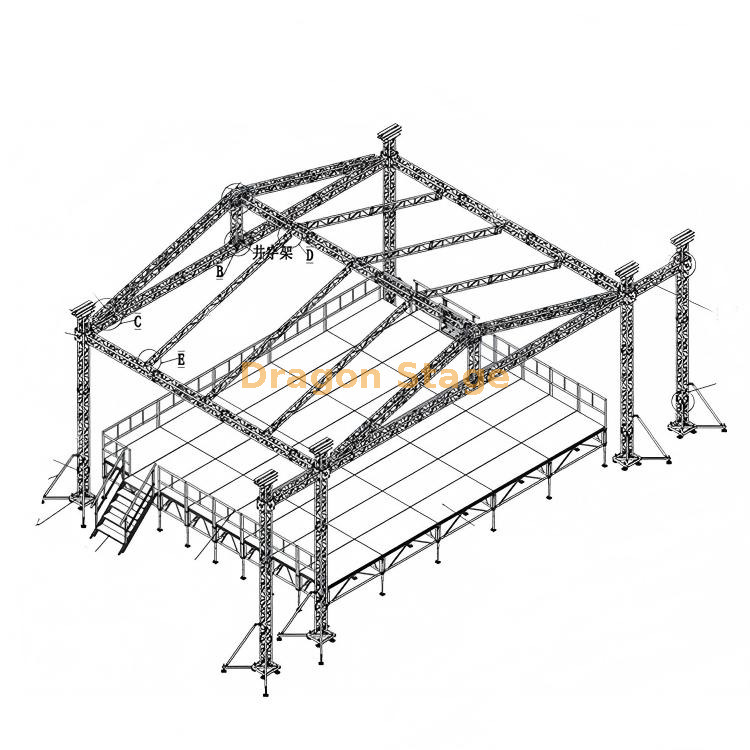

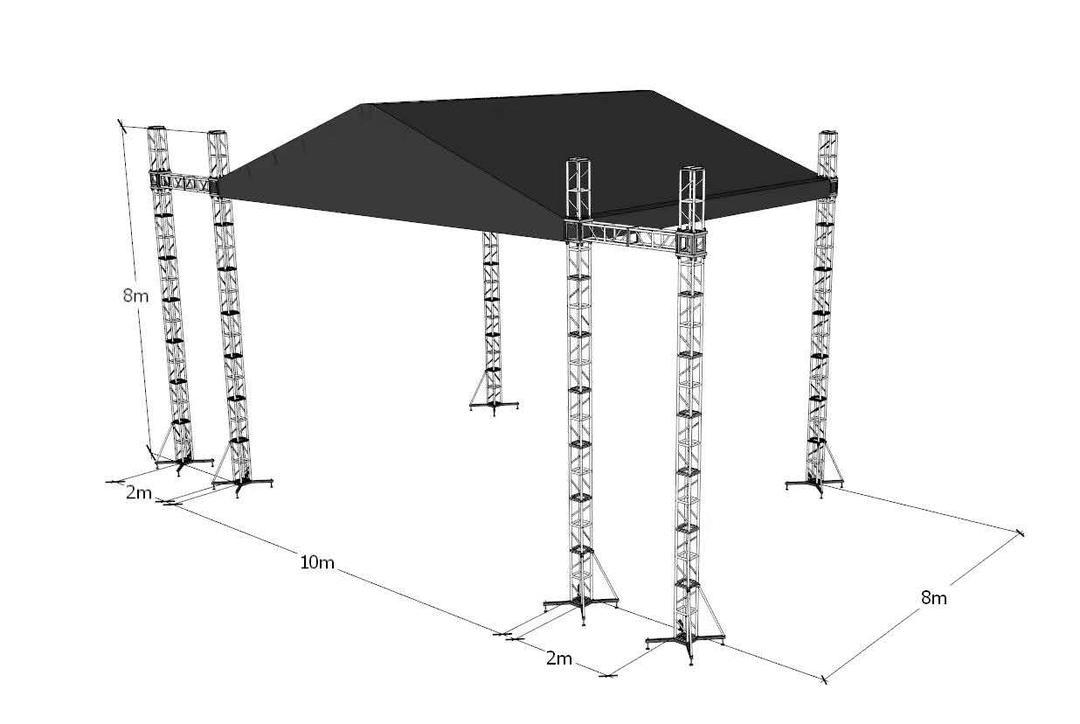

Sistema profesional de armadura de pernos para techo arqueado de 10x8x8m con alas de audio de 4m4
1. Introducción
La producción de festivales moderna requiere una combinación de elegancia estética y rendimiento de alta carga. El sistema de techo arqueado DragonStage de 10x8x8m y 400 mm con pernos está diseñado para brindar una presencia imponente en conciertos al aire libre de mediana y gran escala. Con un tramo frontal de 10 metros y alas laterales integradas de 4 metros , este sistema ofrece un ancho total de montaje de 18 metros, proporcionando un amplio espacio tanto para grandes diseños de iluminación como para una amplia proyección de sonido. Para los contratistas de eventos, esta arquitectura de techo triangular/arco proporciona una apariencia clásica de 'gran escenario' al tiempo que mantiene la rigidez estructural necesaria para producciones en gira de alta fidelidad.
2. Desafíos de la industria y soluciones profesionales
Uno de los desafíos más importantes en el montaje exterior es mantener el equilibrio estructural al colgar equipos de audio pesados fuera de los pilares principales. Los sistemas tradicionales a menudo requieren cableado complejo para compensar el apalancamiento de los arreglos en línea. Además, la acumulación de agua en las grandes marquesinas de los tejados sigue siendo un principal peligro para la seguridad durante las inclemencias del tiempo.
DragonStage resuelve estos problemas a través de un sistema especializado de torre y ala de alta resistencia . Al utilizar un armazón de pernos de 400 x 400 mm tanto para el marco principal como para las alas, el sistema logra un mayor momento de inercia, resistiendo el torque de los pesados grupos de altavoces. El diseño del techo triangular arqueado garantiza que el agua de lluvia se elimine naturalmente del centro del escenario, protegiendo inventarios de iluminación y sonido de millones de dólares. La inclusión de seis polipastos manuales de 2 toneladas (cuatro para el techo principal y dos para las alas) permite un levantamiento sincronizado de 'soporte en tierra', lo que garantiza la seguridad de la tripulación al minimizar el trabajo realizado en alturas (Fuente: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
3. Características clave y beneficios operativos
La armadura de techo arqueado de 10x8x8m es un espacio de trabajo de alto rendimiento diseñado para directores técnicos que requieren versatilidad.
Robusta estructura de armadura con pernos de 400 mm
El esqueleto de este sistema está construido con una armadura de pernos cuadrados de primera calidad de 400x400 mm. 5 Este perfil es ampliamente reconocido en la industria por su excepcional capacidad de carga en vanos libres. Los tubos principales de 50x3,0 mm proporcionan la integridad estructural necesaria para soportar no solo la marquesina del techo sino también las cargas dinámicas de las luces de cabeza móviles y los fondos LED. Esta modularidad garantiza que la estructura siga siendo un activo confiable a largo plazo para los profesionales del turismo (Fuente: https://www.dragontruss.com/Stage-Truss-pl3452133.html ).
Alas de proyección de sonido integradas de 4 m
La característica más destacada de este sistema son las alas dobles de 4 m. 6 Estas alas no son meros apéndices; Están integrados estructuralmente en el sistema de pilares con sus propias torres y bloques de manga dedicados. Esto permite a los ingenieros de audio colgar grupos de line array profesionales a una altura de 8 metros, limpiando el escenario de obstrucciones y proporcionando una cobertura acústica superior para la audiencia. Esta configuración es esencial para mantener líneas de visión profesionales y una calidad de audio de alto decibelio (Fuente: https://www.dragontruss.com/Speaker-Truss-pl3352133.html ).
Diseño de dosel arqueado resistente a la intemperie
La seguridad en ambientes al aire libre es primordial. El techo triangular/arco proporciona una pendiente pronunciada para un drenaje eficaz. Combinado con una cubierta de PVC ignífuga de alta tensión, el sistema está diseñado para soportar condiciones estándar de viento y lluvia en exteriores. Cada orificio de soldadura y perno cumple con los estándares internacionales de aparejo, y el sistema cuenta con el respaldo total de los procesos de fabricación verificados por TUV de DragonStage, lo que garantiza el cumplimiento de las normas de seguridad globales (Fuente: https://www.dragontruss.com/TUV-Report-dc249965.html ).
4. Preguntas frecuentes prácticas para profesionales del escenario
| Pregunta | Respuesta |
| P: ¿Cuál es el peso total de envío del kit? | El peso total del embalaje es de aproximadamente 2000 kg, lo que requiere aproximadamente 20 metros cúbicos de volumen de envío. |
| P: ¿Se pueden utilizar las alas de 4 m para colgar pantallas LED? | Sí, siempre que el peso se mantenga dentro de los límites de seguridad calculados para las torres de las alas. |
| P: ¿La marquesina de PVC está disponible en diferentes colores? | El azul es estándar, pero ofrecemos opciones de color y marcas personalizadas para adaptarse al tema de su festival. |
| P: ¿El sistema incluye el hardware de montaje necesario? | Sí, el paquete incluye un juego completo de acopladores cónicos, clips de seguridad, pasadores y eslingas de fibra. |
5. Fuerte llamado a la acción (CTA)
Asegúrese de que su próxima producción a gran escala se base en ingeniería profesional y seguridad certificada. Confíe en DragonStage para ofrecer la escala que espera su audiencia.
Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener una cotización técnica completa o descargue las tablas de carga para el sistema de techo arqueado de 10x8x8m.
