Sistema de escenario con armadura de techo inclinado de aluminio de 10x5x7m con alas gemelas de altavoz de 2m
50 Recenzoj
El sistema de armadura de techo inclinado de aluminio DragonStage de 10x5x7m es una estructura modular para escenario de conciertos que presenta un Estructura principal del techo de 10 m de ancho × 5 m de profundidad × 7 m de alto con Alas de altavoz laterales de 2 m en ambos lados.
La configuración combina una estructura de armadura de techo inclinada de aluminio, cuatro torres de soporte principales, dos torres de altavoces laterales adicionales y una plataforma de escenario modular a juego, como se ilustra. Está diseñado para conciertos, festivales, presentaciones en vivo, eventos comunitarios y producciones teatrales temporales que requieren posiciones laterales separadas para equipos de megafonía o line-array.
Techo Conner de 4 maneras, uso para la armadura de la viga del techo
CS289×289
2 piezas
5
Techo Conner de 5 maneras, uso para la armadura de la viga del techo
CS289×289
0 piezas
1
Conectar placa con abrazadera
CS289×289
2 piezas
Aferración
8pcs
Pinza doble
8pcs
Material del dosel del techo: PVC, color azul o personalizado.
113.36
1 por ciento
Artículo
Especificación (armadura Squre)
Cantidad
longitud
tubo principal (mm)
tamaño (mm)
Manga de alas de 2,00 m.
2 conjuntos
3.00 m
50 × 3.0
CS289×289
0 piezas
2,00 metros
50 × 3.0
CS289×289
2 piezas
1,00 metros
50 × 3.0
CS289×289
0 piezas
Pilar de 6.00 m alas
2 conjuntos
3.00 m
50 × 3.0
CS289×289
4 piezas
2,00 metros
50 × 3.0
CS289×289
0 piezas
1,00 metros
50 × 3.0
CS289×289
0 piezas
Torre de alas
Bloque de manga de espiga S
2 piezas
Base de acero s
2 piezas
Top Sección S
2 piezas
Polipasto manual, ba05 2tons
2 piezas
Sección de bisagra de espiga, altura 1 m
2 piezas
Eslinga de fibra,BA04,2 toneladas 3m
2 piezas
Estabilizador largo
8pcs
Accesorio de armadura
Acoplador cónico y clip y alfiler
conjunto completo
Información del producto
Artículo
Especificación
Marca
DragónEtapa
Tipo de producto
Sistema de armadura de techo Concert con alas para parlantes
Ancho del marco principal
10 m/32,8 pies
Profundidad del marco principal
5 m/16,4 pies
Altura del marco principal
7 m/23,0 pies
Ancho del ala del altavoz
2 m/6,56 pies cada lado
Torres de soporte principales
4
Torres de altavoces laterales
2
Posiciones totales de la torre
6
Forma del techo
Estilo inclinado/marco en A
Estructura del techo
Armazón de aluminio
Alas laterales
Alas gemelas de soporte para altavoces/line array
Plataforma de escenario
Escenario modular a juego disponible
Barandillas
Se muestra en configuración ilustrada
Acceso al escenario
Se muestran dos posiciones de escalera
Revestimiento de techo
No mostrado; Configuración opcional por confirmar
Sección de armadura
Por confirmar
Tipo de conexión
Por confirmar
Carga permitida
Requiere verificación específica del proyecto
Personalización
Disponible
Descripción del Producto
El sistema de armadura de techo para conciertos DragonStage de 10x5x7 m está diseñado para producciones de conciertos y eventos en vivo de tamaño pequeño a mediano que necesitan una estructura de armadura aérea completa junto con posiciones laterales dedicadas para equipos de sonido.
La estructura principal del techo mide:
10 m de ancho × 5 m de profundidad × 7 m de alto
aproximadamente:
32,8 pies × 16,4 pies × 23,0 pies
El marco principal está sostenido por cuatro torres de celosía verticales.
Además, un ala lateral de 2 m se extiende desde cada lado de la estructura principal hacia una torre de altavoces independiente.
Esto crea un diseño de evento de seis torres:
4 torres para la estructura principal del techo.
2 torres para las alas de los altavoces laterales
El resultado es una disposición de producción de conciertos más completa que un techo estándar de cuatro torres.
Estructura de rendimiento principal de 10 m de ancho
La estructura central del techo proporciona un nominal:
Ancho principal de 10 m/32,8 pies
La dimensión de 10 m se refiere a la estructura principal del techo y no incluye las extensiones adicionales de las alas de los altavoces.
La plataforma del escenario que se muestra debajo del techo ocupa el área central de actuación.
Este tamaño puede ser adecuado para eventos como:
actuaciones de bandas en vivo
conciertos comunitarios
espectáculos culturales
actuaciones escolares
eventos de la iglesia
entretenimiento corporativo
escenarios del festival
producciones temporales al aire libre
Las dimensiones reales utilizables del escenario deben seleccionarse por separado de acuerdo con el número de artistas y los requisitos del equipo.
Profundidad del techo de 5 m.
La armadura principal tiene un canto nominal de:
5 m/16,4 pies
Esto proporciona la dimensión estructural de adelante hacia atrás del marco del techo.
El dibujo muestra múltiples miembros transversales del techo que se extienden a lo largo de esta profundidad, creando un marco superior inclinado completo en lugar de solo una viga de armadura delantera y trasera.
La profundidad libre cubierta real depende de la geometría del techo y de la posición final de la armadura.
Altura total del marco principal de 7 m
La estructura principal se especifica en aproximadamente:
7 m / 23 pies de alto
Esta altura proporciona espacio sobre el escenario para la estructura del techo y el equipo de producción de eventos.
Sin embargo, 7 m deben entenderse como la altura total del bastidor principal.
No representa automáticamente:
altura clara del escenario al truss
altura de suspensión del altavoz
altura máxima de iluminación
altura de suspensión permitida
Estos valores deben determinarse a partir del plano de montaje final.
Alas gemelas de altavoz de 2 m
Uno de los principales puntos de venta de esta configuración es la inclusión de dos alas de altavoces independientes.
Cada lado utiliza aproximadamente:
Ala horizontal de 2 m / 6,56 pies
conectando la estructura principal a una torre exterior adicional.
Esto crea una posición estructural dedicada fuera del techo del escenario central.
Las aplicaciones típicas pueden incluir:
posiciones de los altavoces line-array
Soporte para altavoces PA
equipo de producción lateral
equipo de iluminación seleccionado
Posiciones de montaje adicionales para producción de eventos.
¿Por qué separar las torres de altavoces del techo principal?
Para la producción de conciertos, puede resultar útil colocar equipos de sonido fuera de la apertura principal de la actuación.
Un ala lateral separada permite que la posición de soporte de sonido se ubique fuera del área del techo del escenario principal en lugar de consumir espacio dentro del marco central.
Esto puede ayudar a organizar:
Zona Centro
Escenario, intérpretes, iluminación y producción escénica.
Áreas laterales
Equipos de megafonía o line-array y otros elementos productivos seleccionados.
La disposición final de los altavoces aún depende del peso del equipo, la posición de suspensión, la disposición de la audiencia y la verificación estructural.
Configuración de armadura de techo inclinado
La estructura superior utiliza una geometría de techo inclinado.
En comparación con un techo plano, los miembros superiores inclinados de la armadura crean una cumbrera central y una apariencia más convencional de techo concertado.

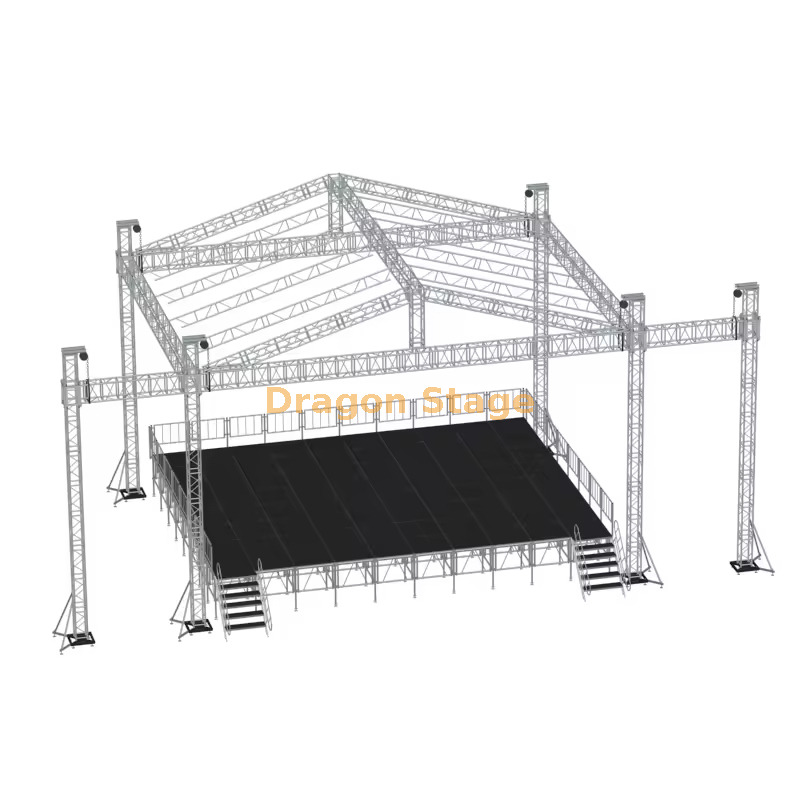

El marco ilustrado incluye:
luces principales delanteras y traseras
vigas laterales
miembros de techo inclinados
vigas de techo transversales
conexión central al techo
torres de soporte verticales
La imagen actual muestra la estructura de celosía sin una membrana de techo completa.
Por lo tanto, no se debe suponer que se incluyen los techos impermeables a menos que se especifique por separado un paquete de cubierta de techo.
Diseño estructural de seis torres
La configuración ilustrada completa utiliza seis posiciones de torre.
Techo principal
Cuatro posiciones de torre sostienen el techo inclinado central.
Alas de altavoz
Dos torres exteriores adicionales sostienen las estructuras de las alas laterales.
Esta es una diferencia importante con respecto a un techo para eventos convencional de cuatro torres.
Las posiciones adicionales de la torre crean áreas adicionales de soporte de producción al mismo tiempo que las mantienen estructuralmente separadas de la apertura central de desempeño.
Plataforma de escenario modular a juego
La ilustración incluye un escenario modular elevado debajo del sistema de techo.
Las características visibles del escenario incluyen:
superficie de la plataforma del escenario negro
estructura de soporte modular
barandillas traseras y laterales
dos posiciones de escalera de acceso
Las dimensiones del escenario no se han proporcionado para este producto.
Por esa razón, el escenario debe seleccionarse de acuerdo con el proyecto real en lugar de asumir que tiene las mismas dimensiones que el marco del techo de 10×5 m.
Las posibles especificaciones del escenario a confirmar incluyen:
ancho del escenario
profundidad del escenario
altura del escenario
superficie de la cubierta
cantidad de escalera
diseño de barandilla
requisito de falda
Para conocer los sistemas de plataforma disponibles, consulte Plataforma Stage.
Diseñado como un diseño completo de producción de conciertos
La ventaja práctica de este producto es que las posiciones principales del techo y del soporte de los altavoces se planifican juntas.
En lugar de comprar:
un sistema de techo
torres de altavoces separadas
componentes de escenario no relacionados
el diseño completo se puede coordinar antes de la fabricación.
Barandillas y escaleras dobles que se muestran en la configuración ilustrada
Adecuado para conciertos y producción de eventos en vivo.
Dimensiones personalizadas disponibles
Marco principal frente a ancho total
El ancho confirmado de 10 m se refiere a la estructura principal del techo.
Las alas de los altavoces se extienden más allá del marco principal en ambos lados.
Si cada ala lateral se extiende 2 m hacia afuera, el diseño de producción completo puede ocupar aproximadamente:
10m + 2m + 2m = 14m
a lo largo del techo y en dirección lateral.
Sin embargo, esto debe tratarse como una estimación del diseño , no como una dimensión exterior general confirmada.
El ancho exterior real depende de:
ancho de la torre
geometría básica
posiciones de los estabilizadores
puntos de conexión del ala
espaciado final de la torre
Por lo tanto, la huella final debe tomarse del dibujo de producción final.
Nota técnica importante
La información confirmada actualmente incluye:
ancho del marco principal: 10 m
profundidad del marco principal: 5 m
altura del marco principal: 7 m
ala del altavoz lateral: 2 m cada lado
cuatro torres de techo principales
dos torres de altavoces laterales
configuración de techo inclinado
escenario modular ilustrado
La información actual no establece:
sección transversal de la armadura
aleación de aluminio
diámetro del tubo o espesor de la pared
tipo de conexión
capacidad para colgar altavoces
carga del techo
carga de iluminación
resistencia al viento
especificación de la membrana del techo
requisitos de lastre
requisitos de anclaje
requisitos de cimentación
dimensiones del escenario
aprobación de ingeniería específica del proyecto
Estos valores deben confirmarse para la configuración final del proyecto.
Preguntas frecuentes
¿Cuál es el tamaño de la armadura principal del techo?
La estructura principal mide aproximadamente 10 m de ancho × 5 m de profundidad × 7 m de alto , o aproximadamente 32,8 × 16,4 × 23 pies..
¿Las alas de los altavoces de 2 m están incluidas en el ancho de 10 m?
No. La dimensión de 10 m se refiere al marco principal. Las alas de los altavoces se extienden hacia afuera desde la estructura principal.
¿Qué ancho tiene cada ala de altavoz?
Cada ala lateral mide aproximadamente 2 m/6,56 pies.
¿Cuántas torres utiliza esta estructura?
La configuración ilustrada utiliza seis posiciones de torre: cuatro para el techo principal y dos para las alas de los altavoces.
¿Para qué se utilizan las torres laterales?
Están pensados como posiciones de soporte separadas para PA, line-array u otros equipos de producción de eventos configurados adecuadamente.
¿El sistema incluye un escenario?
En la imagen del producto se muestra un escenario modular, pero aún no se han especificado las dimensiones del escenario ni la lista de materiales completa. Por tanto, debería confirmarse por separado.
¿El escenario incluye barandillas?
Las barandillas se muestran a lo largo de los bordes del escenario seleccionados en la configuración ilustrada.
¿Cuántas escaleras se muestran?
La ilustración muestra dos posiciones de escalera de acceso al escenario.
¿Este producto incluye un dosel para techo?
En la imagen proporcionada no se muestra un dosel. La cubierta del techo debe confirmarse como un componente opcional o específico del proyecto.
¿Se pueden colgar altavoces line-array de las torres laterales?
Las estructuras laterales se pueden considerar para soporte de arreglo en línea, pero se deben verificar el peso real del altavoz, la disposición para colgarlo, la configuración del soporte y las cargas permitidas.
¿Se pueden personalizar las dimensiones?
Sí. Se pueden discutir diferentes dimensiones del techo, diseños del escenario y longitudes de las alas de los altavoces según los requisitos del evento.
¿Se puede utilizar este sistema en exteriores?
El uso en exteriores requiere la verificación de la estructura completa, incluida la exposición al viento, la cubierta del techo, las cargas de los equipos, el soporte de la torre, el anclaje o lastre y las condiciones del suelo.
¿Por qué elegir DragonStage?
DragonStage fabrica escenarios modulares de aluminio, armazones de techo y sistemas de soporte de altavoces para aplicaciones de conciertos y eventos.
Para este producto, la característica útil no es simplemente el techo de 10×5 m.
El techo principal + las alas gemelas de los altavoces de 2 m + las seis posiciones de la torre crean un diseño de producción más completo en el que el espacio de actuación y las posiciones de soporte de audio se pueden planificar juntos.
Esto permite preparar la cotización final como un sistema de evento coordinado en lugar de varios productos no relacionados.
Solicitar una cotización
Por favor proporcione:
ancho, profundidad y altura requeridos del techo principal
dimensiones y altura requeridas del escenario
tipo y cantidad de altavoces
peso del altavoz individual/line-array
altura requerida para colgar el altavoz
detalles del equipo de iluminación
uso interior o exterior
requisito del dosel del techo
ubicación del evento
escaleras y barandillas requeridas
DragonStage puede entonces confirmar la configuración adecuada del escenario, el techo y el soporte de los altavoces.
