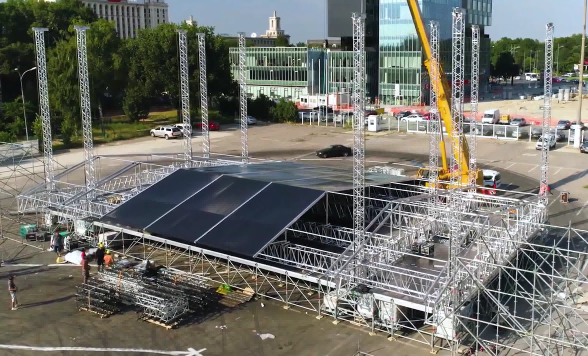

Cómo instalar un escenario de techo para conciertos de alta resistencia: sistema para festivales de 560 m² (guía paso a paso)
Vistas:12 Autor:Editor del sitio Hora de publicación: 2025-11-14 Origen:Sitio
Cómo instalar un escenario de techo para conciertos de alta resistencia: sistema para festivales de 560 m² (guía paso a paso)
Construya un techo para el escenario principal apto para festivales que soporte 38,5 toneladas de iluminación, sistemas de megafonía y paredes LED ( con resistencia al viento de 109 km/h) en menos de 48 horas..
Por qué los escenarios de conciertos de alta resistencia en el techo son esenciales para los festivales
Los principales festivales como Rock am Ring , Pukkelpop y SummerBreeze dependen de techos de escenario de gran escala resistentes al viento para proteger a los artistas, el equipo y el público. Este sistema de techo concertado de 560 m² (31 m × 18 m) ofrece una luz libre de 20 m y una altura libre de 11 m , a la vez que soporta una carga colgante total de 38,5 toneladas y supera los estándares de viento europeos en un 8 %..
Esta guía completa de instalación de techos para escenarios de conciertos le muestra cómo construir un techo profesional para escenarios de festivales , desde la preparación del sitio hasta el tensado final de la marquesina, utilizando ingeniería comprobada de armaduras de escenarios de alta resistencia..
Paso 1: Estudio del sitio y planificación previa para la instalación del techo del escenario de conciertos
Especificación
de tarea
Lapso de etapa
20 m (sin soportes centrales)
Altura libre
11 m (ideal para aparejos, pirotecnia y artistas)
Cobertura total del techo
31 m (largo) × 18 m (ancho) = 560 m²
Clasificación de carga de viento
109 km/h (8% por encima del Eurocódigo)
Requisito del suelo
Capacidad de carga mínima de 150 kPa
Consejo profesional : utilice un nivel láser y un penetrómetro de suelo 48 horas antes de la instalación. Para terrenos blandos, instale placas base de acero o anclajes al suelo para evitar que se asienten durante el montaje en el escenario del concierto..
Paso 2: Seleccione el sistema de armadura adecuado para techos de escenarios de servicio pesado
Propósito
de la especificación
del componente
Torres
Armazón resistente de 390 mm
Maneja más de 50 toneladas por torre en compresión.
Cuadrícula principal
Cercha reforzada de 1 m de altura.
Admite carga distribuida uniforme (UDL) de 24,5 toneladas
Alas laterales (casas PA)
7 toneladas por lado (14 t en total)
Montar line arrays o videowalls LED
¿Por qué una armadura de 1 m de altura? Un mayor momento de inercia reduce la deflexión bajo cargas asimétricas de conciertos , algo fundamental para colgar LED en la pared de forma segura o montar PA unilateral.
Paso 3: Cronograma completo de construcción del escenario del techo del concierto (48 horas)
Día 1: Construcción y cimentación de la torre
Coloque las placas base de acero sobre un terreno nivelado con láser.
Levantar 4 torres de esquina con una grúa telescópica (400 kg por tramo de 5 m).
Instale refuerzos transversales diagonales para mayor estabilidad lateral.
Asegúrelo con vientos de 45° para resistir el levantamiento del viento.
Día 2: Montaje de la red principal y del ala PA
Levante los módulos de rejilla de 1 m × 1 m hasta su posición.
Asegúrelo con pasadores de alta resistencia y apriete según las especificaciones.
Construir alas laterales de PA (7 t de capacidad cada una).
Agregue una rejilla en la pasarela para un acceso seguro a los instaladores durante la instalación de la iluminación del concierto.
Últimas 6 horas: instalación y tensado de la marquesina
Desenrolle la marquesina de PVC desde el nivel del suelo.
Coloque correas de trinquete en las esquinas y tensores.
Aplicar sistema de tensión anti-acumulación para evitar hundimientos de agua.
Verifique que el hundimiento sea < 5 cm en toda la cubierta del techo de 560 m².
Sin acumulación de agua = sin carga sorpresa de 500 kg durante la lluvia: esencial para la seguridad en festivales al aire libre.
Distribución segura de la carga: cuelgue 38,5 toneladas en el techo del escenario de su concierto
Zona
Carga Máxima
Uso Común
Cuadrícula central
24,5 toneladas UDL
Equipos de iluminación para conciertos, cubos de vídeo.
Ala izquierda PA
7 toneladas
Altavoces de matriz lineal
Ala derecha PA
7 toneladas
Video wall LED o torres de retardo
Capacidad Total
38,5 toneladas
Equipamiento completo de producción del festival
Regla de seguridad : Nunca exceda el 80% de la carga nominal durante la carga o los ensayos.
Protección contra el viento y el clima para techos de escenarios de festivales (clasificación de 109 km/h)
Supera el Eurocódigo EN 1991-1-4 en un 8% para estructuras desmontables temporales.
Cables tensores + bloques de lastre (hormigón o agua) en cada torre.
Monitoreo de anemómetro en vivo durante la actuación.
Protocolo de tormenta :
80 km/h → Plataformas de iluminación inferiores
100 km/h → Evacuar el tramo inmediatamente
Herramientas y equipo para la instalación profesional de techos de concierto
Cantidad
de artículo
Grúa telescópica de 100 toneladas
1
Aparejadores certificados (ETCP o equivalente)
6–8
Nivel Láser + Anemómetro
1 cada uno
Llave dinamométrica (pernos M20)
2
Correas de trinquete + tensores
16
Lista de verificación final previa a la prueba de sonido para el techo del escenario de concierto
Todos los tornillos apretados a 450 Nm
Tensión del dosel uniforme (sin arrugas ni puntos bajos)
Velocidad del viento < 60 km/h
Las celdas de carga en PA cuelgan (recomendado)
Plan de ataque de emergencia impreso e informado
Conclusión: construya un techo para un escenario de festival de nivel profesional
Un escenario de concierto de alta resistencia con techo es más que acero y tela: es confiabilidad diseñada . Con una luz libre de 20 m, , una capacidad de suspensión de 38,5 toneladas y una resistencia al viento de 109 km/h , puede instalar un techo para el escenario principal del festival que resista tormentas, admita la producción completa y se instale en menos de 48 horas..
Listo para planificar la construcción de su escenario de concierto a gran escala?
Comuníquese con una empresa de ingeniería de escenarios certificada para realizar consultas y realizar cálculos de carga personalizados.
Palabras clave : Instalación del techo del escenario de concierto , Armazón de escenario de alta resistencia , Guía de construcción del escenario del festival , Marquesina de escenario de 560 m² , Techo del escenario resistente al viento 109 km/h , Aparejo del ala PA , Carga de iluminación del concierto , Seguridad del escenario exterior , Sistema de tensión del techo del escenario
Comparte esta guía de instalación del escenario del festival con tu equipo de producción y ¡avísanos cuando se te levante el techo! ✨

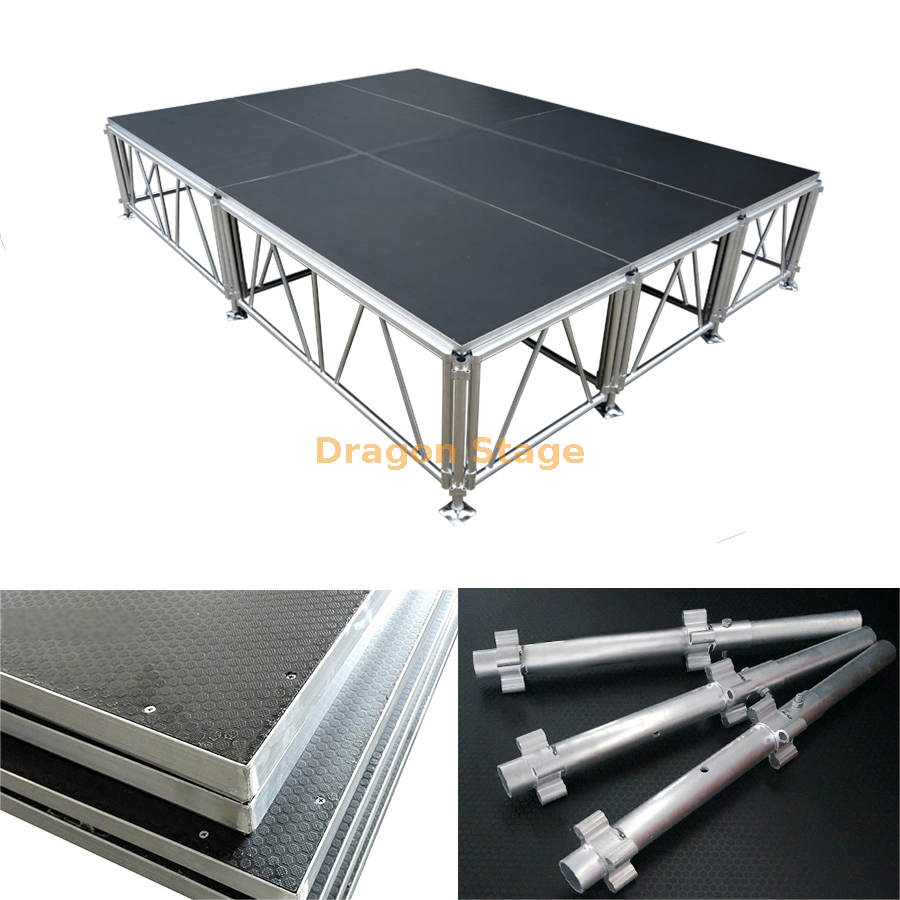

Es una plataforma de escenario de 2x1 m para escenario de eventos modular móvil, portátil, reciclable, de fácil instalación, interior y exterior de aluminio. Las medidas totales son 16x12m con 2 escaleras.

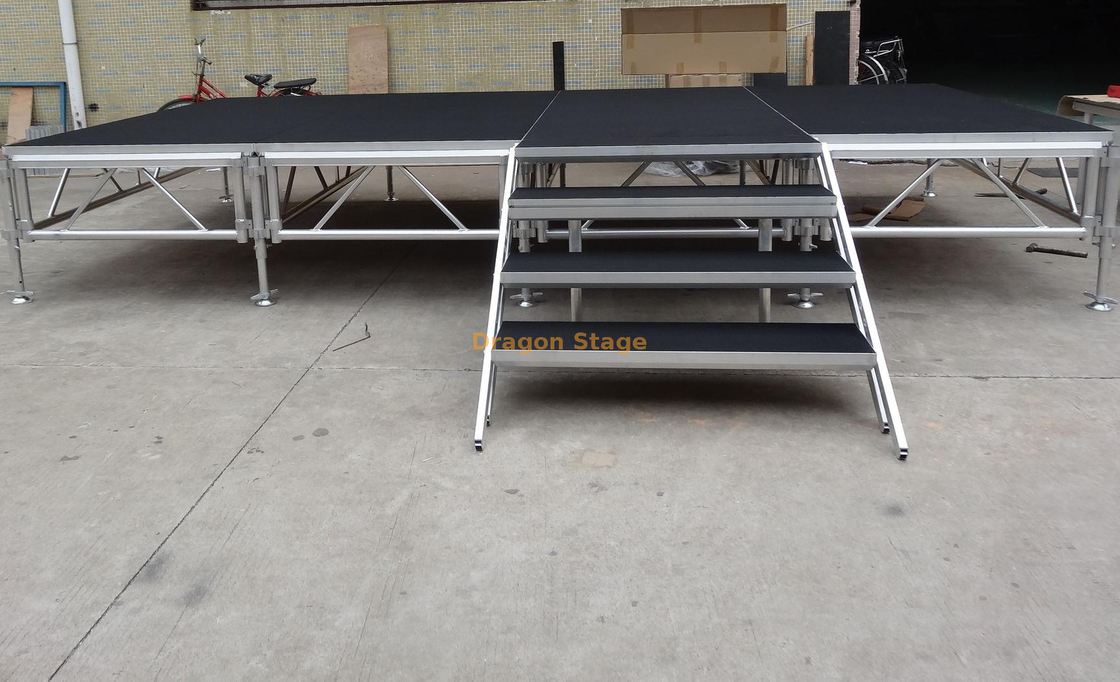

Esta es una plataforma de madera para escenario de boda de aluminio para conciertos, espectáculos y eventos al aire libre con tamaños totales de 12x12m y 2 escaleras.
Cada plataforma de escenario es de 2x1 m, plataforma de madera contrachapada, la altura es ajustable y ofrecemos 3 opciones de altura para seleccionar.
2 escaleras regulables equipadas para el escenario.

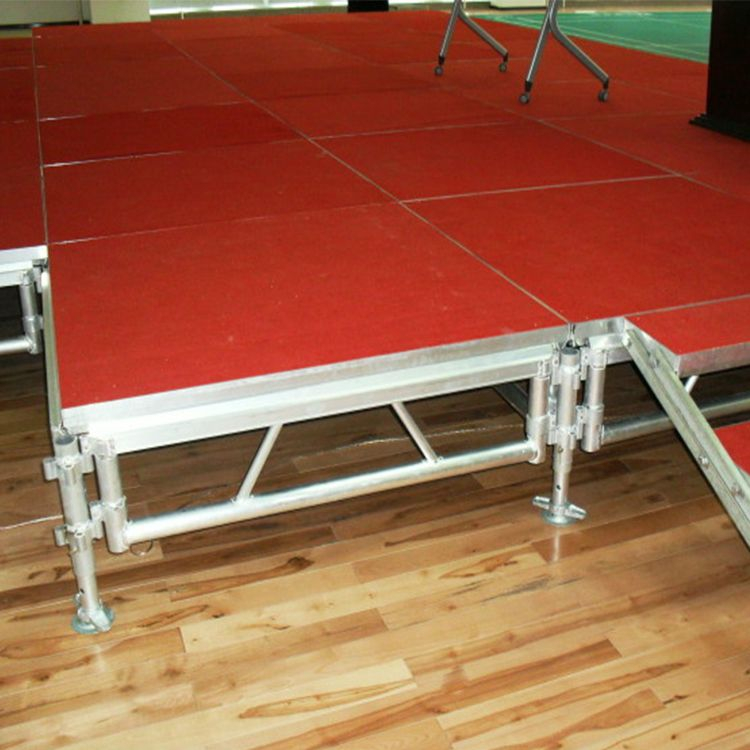

Plataforma de escenario de aluminio para exteriores de fácil instalación y rendimiento de 15x10 m con 2 escaleras, tenemos opciones de alturas de 0,4 a 2 m para elegir.
Cada panel del escenario es de 2x1m.
Proporcionamos el precio de escenario estándar a continuación, si necesita pasamanos de escalera y protectores de escenario, también podemos proporcionarle, incluso faldones de escenario y otros requisitos.

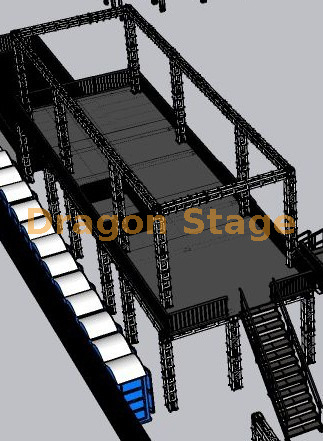

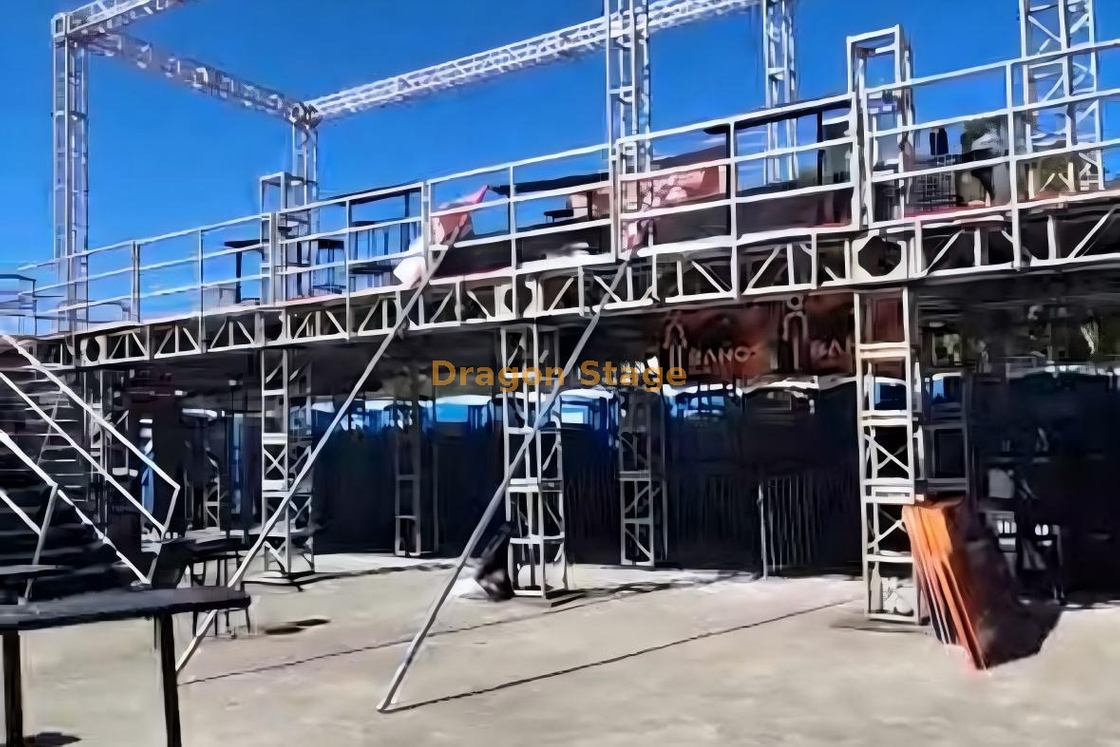

La plataforma modular elevada de dos niveles es una estructura versátil con soporte de armadura diseñada para eventos, festivales y lugares temporales. Con dos niveles de cubierta espaciosos con asientos tipo banco integrados en el nivel inferior y una cubierta superior abierta para visualización o equipamiento VIP, esta solución diseñada a medida garantiza seguridad, accesibilidad y una implementación rápida. Soportado por robustas vigas verticales y equipado con una escalera lateral segura, maximiza la eficiencia del espacio manteniendo la integridad estructural. Ideal para conciertos, eventos deportivos, activaciones al aire libre o zonas de producción, esta plataforma portátil se adapta a diversos requisitos del sitio. Diseñado para ofrecer durabilidad y facilidad de montaje, es la opción premium para los organizadores de eventos que buscan una funcionalidad elevada y participación de la audiencia. Totalmente personalizable: contáctenos para adaptar las dimensiones, la capacidad y los acabados a su proyecto.

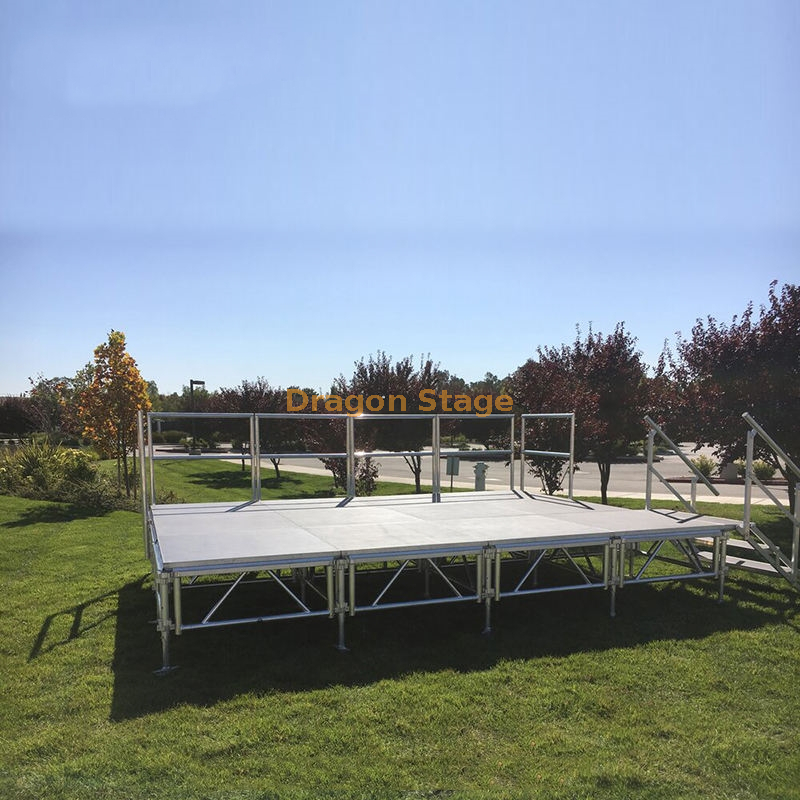

El podio portátil de aluminio para equipos de escenario de conciertos es un componente crucial en el mundo de las actuaciones en vivo. Con su diseño liviano y duradero, proporciona una plataforma confiable para que los artistas muestren su talento.

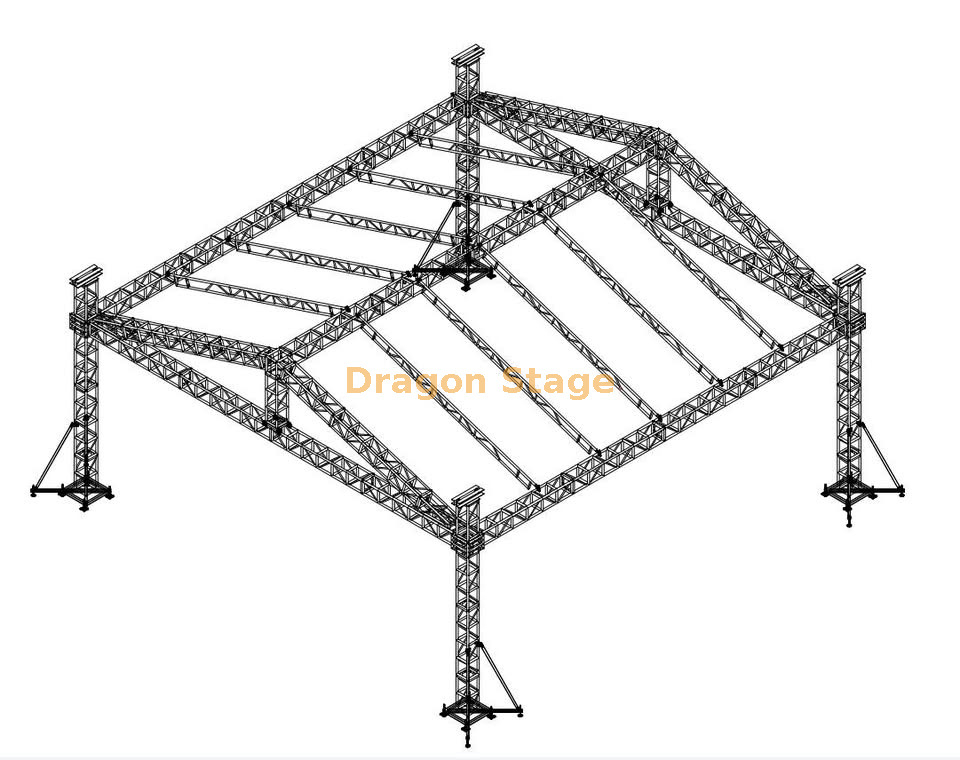

Estructura de armadura de techo inclinado personalizada diseñada con precisión para grandes eventos al aire libre. 8 m de ancho, 7 m de profundidad, 5 m de alto. Ideal para conciertos, festivales y producciones de alto impacto. Durable, seguro y modular.
Los tamaños totales son 12x4m con 2 escaleras, la altura es ajustable de 0,4-2m, tenemos diferentes opciones
Un podio de aluminio para eventos de iglesia para cruzadas es un podio o atril especializado hecho de aleación de aluminio y diseñado para usarse durante eventos de cruzadas de iglesia. Este podio sirve como punto focal desde el cual los oradores, predicadores y presentadores pueden dirigirse a la audiencia, transmitir mensajes y realizar diversas actividades.
un 'Aluminum Runway Catwalk Portable Stage Truss' probablemente sería un escenario portátil con una pasarela adjunta y toda la estructura hecha de armazones de aluminio para facilitar el transporte y la instalación. Esta combinación podría ser ideal para eventos de moda o cualquier situación en la que se requieran tanto un escenario como una pasarela y la movilidad sea esencial. El diseño de armadura de aluminio garantizaría que la estructura sea duradera y liviana para facilitar su manejo.

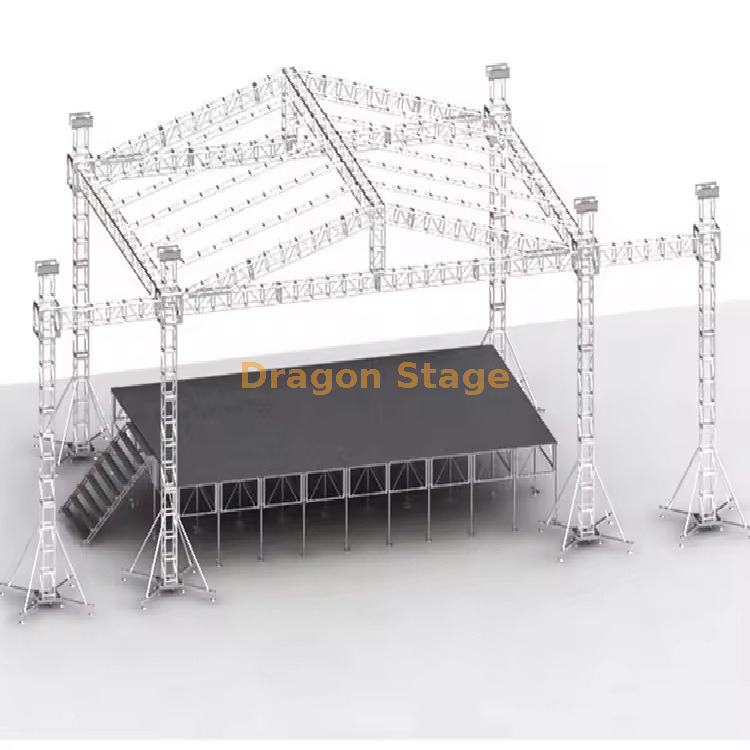

Este es un sistema de armadura de techo personalizado que tiene 13 m de ancho y 13 m de profundidad, y 11 m de alto con 2 alas, cada ala tiene 2 m de ancho.

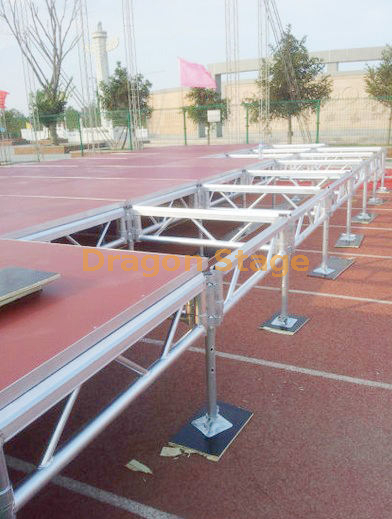

Un podio portátil para escenario de conciertos al aire libre es una plataforma elevada e independiente que sirve como punto focal para artistas u oradores durante conciertos, eventos o presentaciones al aire libre. Está diseñado para transportarse, montarse y desmontarse fácilmente, lo que lo hace conveniente para su uso en diversos lugares al aire libre.
Este es un escenario modular de 2x1m, tamaños totales 16x14m con diferentes alturas.
El escenario modular de 2x1 m es perfecto para cualquier recepción de boda. Este armazón de escenario de aluminio de 10x8 m es una plataforma ajustable que tiene varios tipos de opciones de altura, puede elevarla a cualquier altura dentro de los 2 metros.

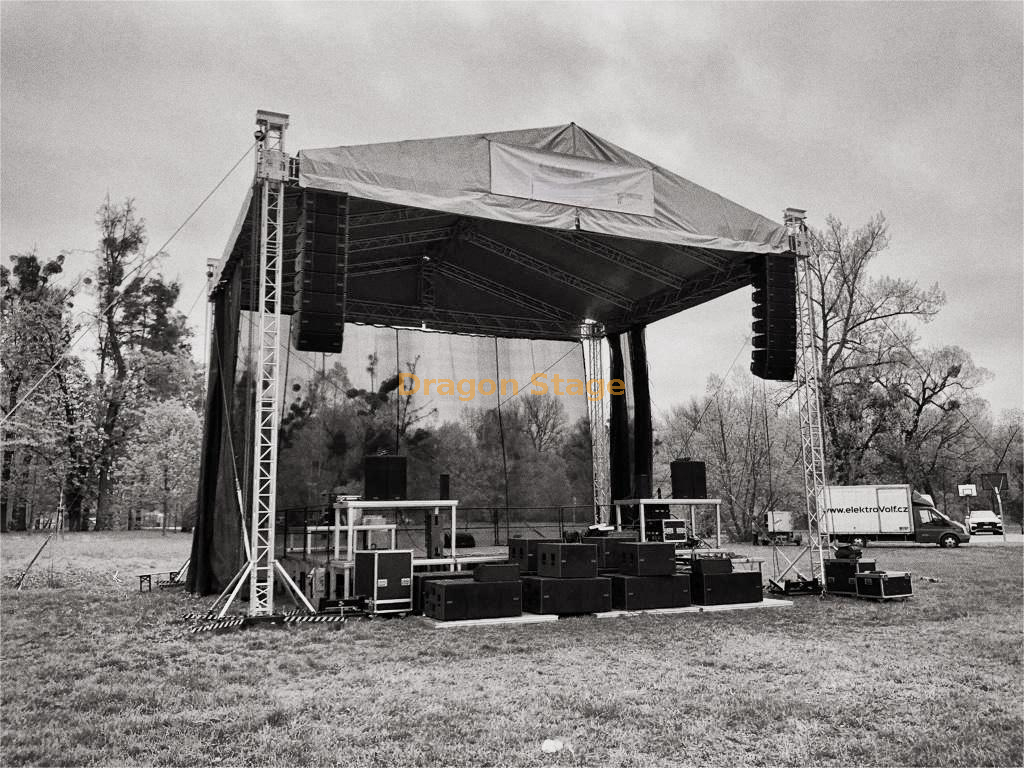

Un sistema de diseño de armazón de escenario para eventos al aire libre es una estructura diseñada específicamente para soportar escenarios, iluminación, equipos de sonido y otros elementos de producción para eventos al aire libre.
El tamaño total del sistema de vigas es de 9x8x5m y la plataforma del escenario es de 8x7m con 2 escaleras de 0,8-1,2m de altura.

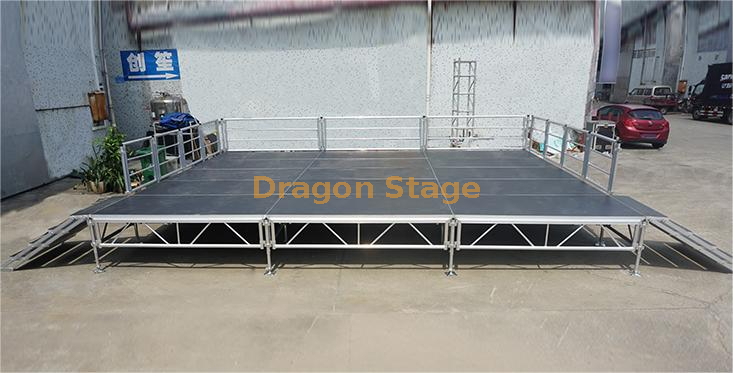

Esta es una plataforma de escenario al aire libre de aluminio para estadio personalizada, tiene un tamaño total de 20x16 m, el cliente quiere que la altura más alta sea 1,5 m
También le ofrecemos otras opciones para que elija.

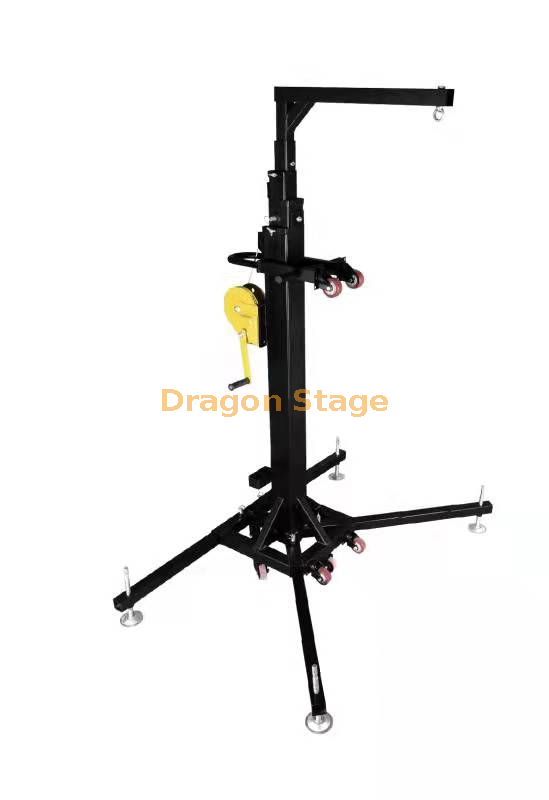

Soporte de manivela de acero con estabilizadores para altavoz de 2 a 6 m
Tamaño del embalaje: 2000x620x500mm NO: 110 kg Capacidad de carga: 250 kg Altura de elevación: 2 ~ 6 m Longitud de la barra superior:-m Longitud de la base: 2,2 m Grosor del material: 2,5 mm. Tamaño del material: tubo cuadrado120/100/80/60mm

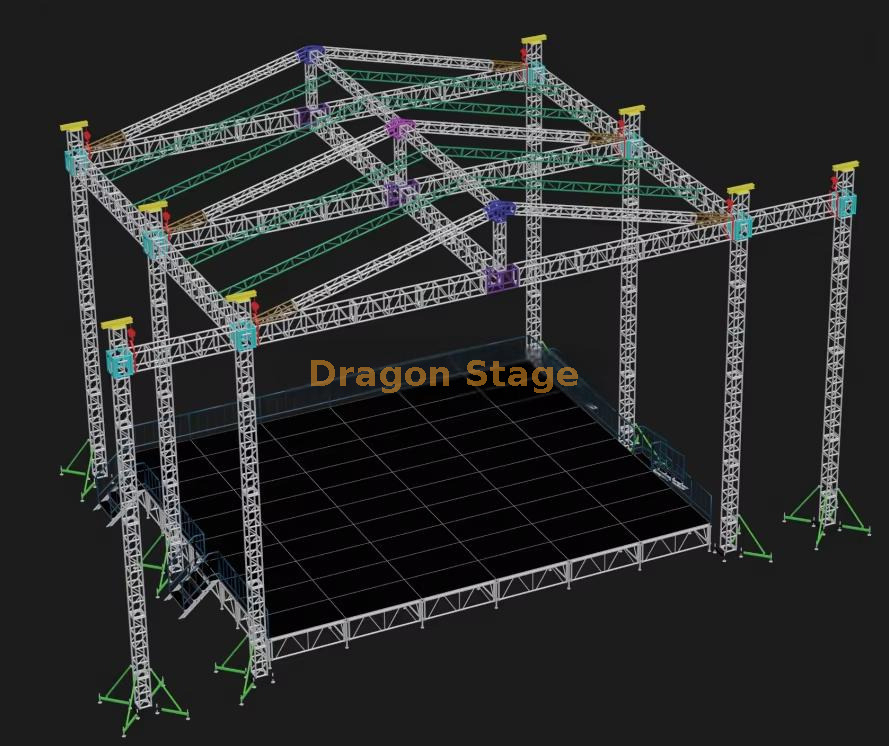

Sistema de armadura de techo de 12x12x9m con cubierta blanca, con 2 alas de 2m de ancho para altavoces y 5,5m de ancho para la pantalla LED puede contener equipos que pesen 2 toneladas

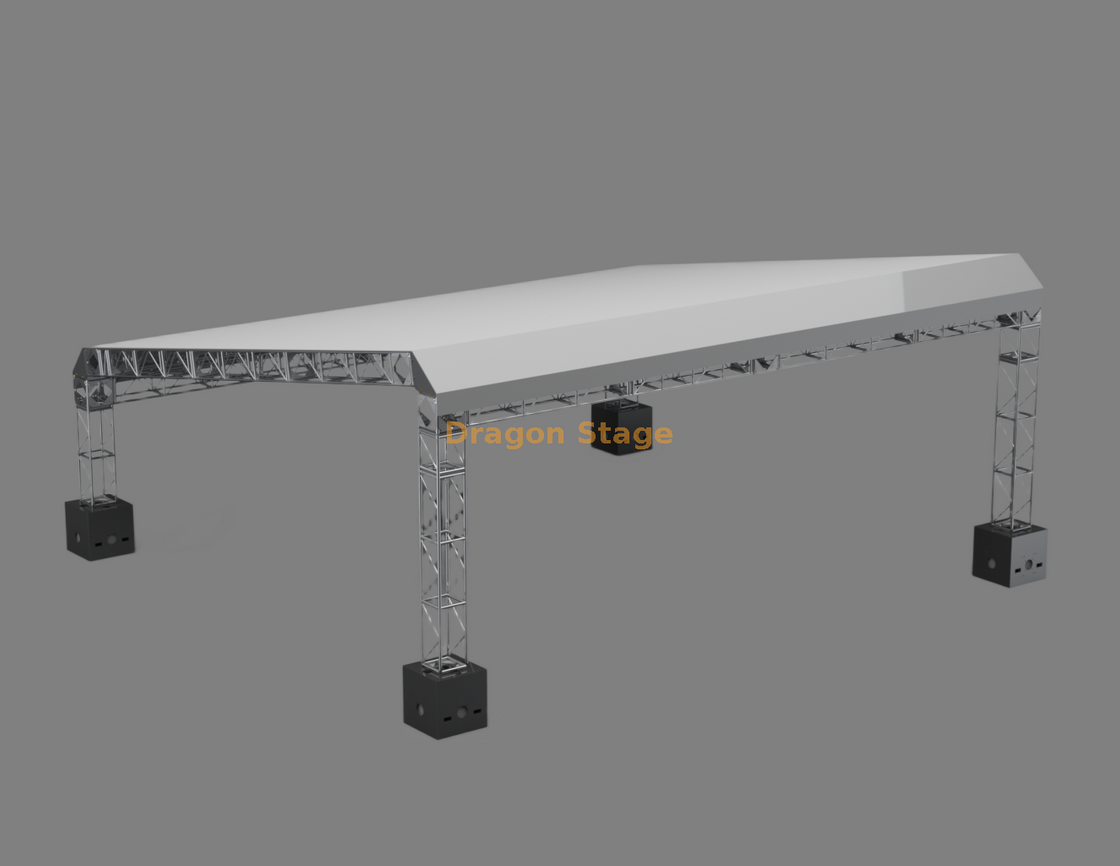

Carpa de tránsito entre bastidores de 6 m de ancho, 6 m de profundidad y una altura frontal de 2,3 m y una parte trasera de 2 m de alto con cubierta impermeable alrededor y en la parte superior (color blanco)
Sistema de armadura de techo de 12x12x9m con cubierta blanca, con 2 alas de 2m de ancho para altavoces puede contener equipos que pesen al menos 2 toneladas

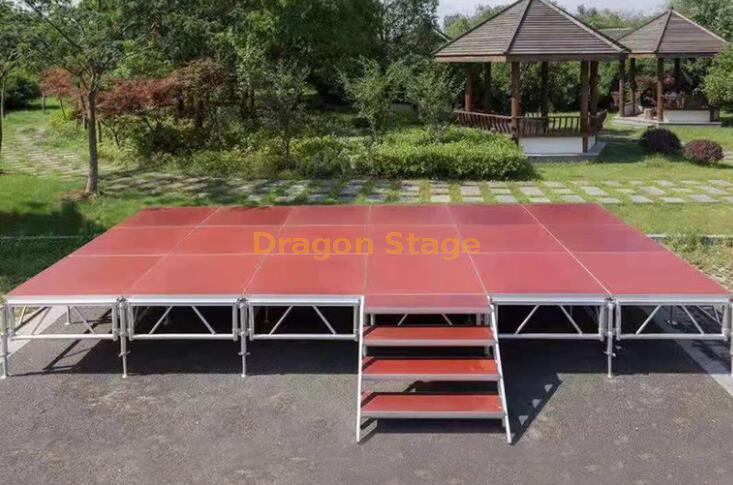

Escenario modular de aluminio de 2x1m, pieza de hasta 50x20m, escenario para eventos grandes al aire libre para presentaciones en conciertos africanos.

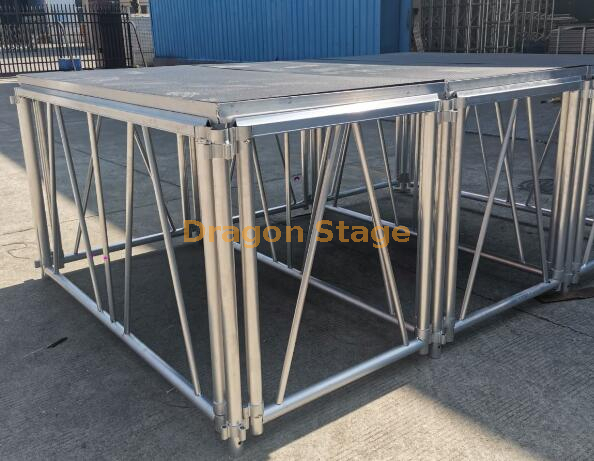

Este es un escenario de aleación de aluminio portátil de tipo modular, cada escenario mide 2x1 my la altura se puede ajustar a 1,5 m, es más bienvenido para grandes rendimientos al aire libre. los tamaños totales son 30x9m

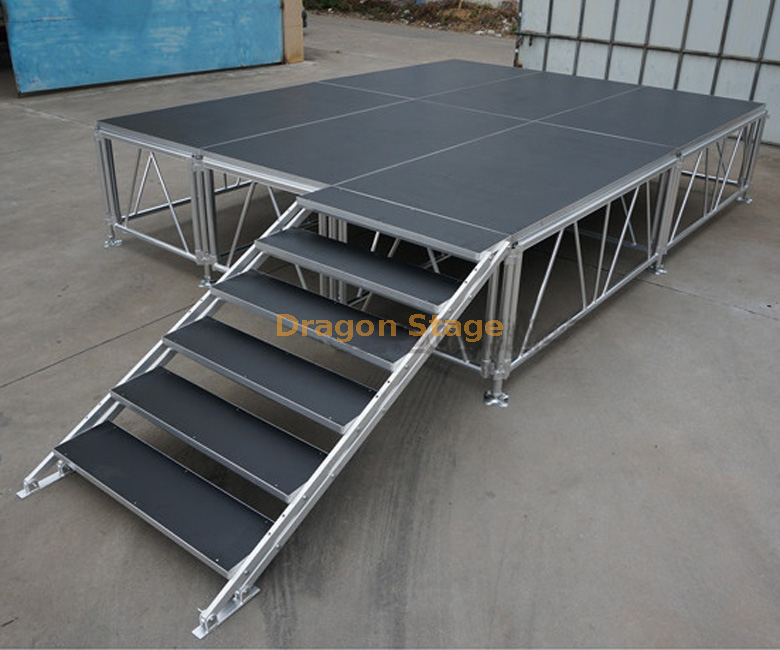

Esta es una plataforma de escenario de aluminio de 2x1 m, 2x2 m se usa muy bien para la producción de eventos de conciertos, especialmente para presentaciones de DJ en un escenario grande, aquí ofrecemos diferentes alturas.
