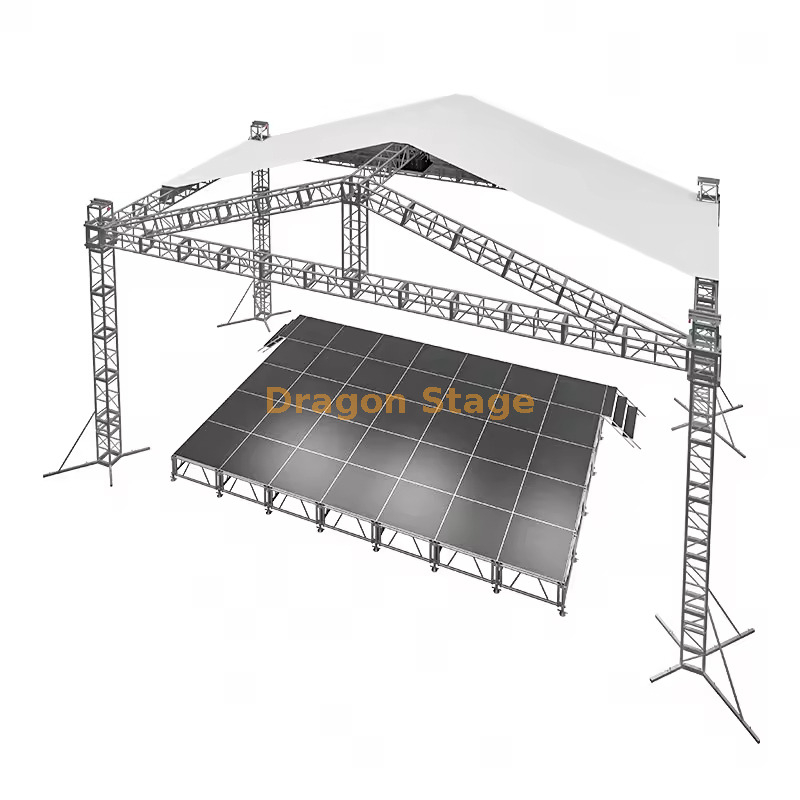

Este sistema de armadura de techo para escenario móvil de aleación de aluminio de 12×7×6m con plataforma de escenario es una solución completa para eventos diseñada para conciertos, festivales al aire libre y producciones a gran escala. Integra una estructura de armadura de techo y una plataforma de escenario en un sistema modular, lo que garantiza una alta capacidad de carga, una instalación rápida y seguridad estructural. Para la validación de ingeniería, consulte la lógica del sistema modular , de análisis de carga de etapa y los estándares de seguridad. .
Nombre del producto: Sistema de armazón de techo para escenario móvil de aluminio con plataforma de escenario
Tamaño: 12 m × 7 m × 6 m
Tipo de sistema: Armazón de techo integrado + plataforma de escenario
Aplicación: Escenario de conciertos, escenario para eventos al aire libre, sistema de escenario para festivales
Material: Aleación de aluminio de alta resistencia
Estructura: Armazón modular + plataforma de escenario modular
Instalación: Sistema de montaje rápido (ver metodología de instalación )
Seguridad: Diseñado según estándares de seguridad estructural
peso del embalaje: 1530 kg
volumen de embalaje: 14cbm
| Artículo |
| Especificación (truss cuadrado) | Cantidad |
| longitud | tubo principal (mm) | Tamaño (mm) |
| 12,00 m Manga(frontal) | 2 juegos | 3.00 m | 50×3.0 | CS389×389 | 8 piezas |
| 2,00 metros | 50×3.0 | CS389×389 | 0 piezas |
| 1,00 metros | 50×3.0 | CS389×389 | 0 piezas |
| 7,00 m Manga(lateral) | 2 juegos | 3.00 m | 50×3.0 | CS389×389 | 4 piezas |
| 2,00 metros | 50×3.0 | CS389×389 | 0 piezas |
| 1,00 metros | 50×3.0 | CS389×389 | 2 piezas |
| Pilar de 5,00 m | 4 juegos | 3.00 m | 50×3.0 | CS289×289 | 4 piezas |
| 2,00 metros | 50×3.0 | CS289×289 | 4 piezas |
| 1,00 metros | 50×3.0 | CS289×289 | 0 piezas |
| cubo de haz | 6 caras | CS389×389 | 0 piezas |
| Torre de marco | Bloque de manga de espiga S | 4 piezas |
| Base de acero S | 4 piezas |
| Sección superior S | 4 piezas |
| Polipasto manual,BA05 2Tons | 4 piezas |
| Sección de bisagra de espiga, altura 1 m | 4 piezas |
| Eslinga de fibra,BA04,2 toneladas 3m | 4 piezas |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (truss cuadrado) | Cantidad |
| longitud | tubo principal (mm) | Tamaño (mm) |
| Pilar del techo | 2 juegos | 1,20 metros | 50×3.0 | CS289×289 | 2 piezas |
| Viga Superior de 7,00 m | 1 juegos | 3.00 m | 50×3.0 | CS289×289 | 2 piezas |
| 2,00 metros | 50×3.0 | CS289×289 | 0 piezas |
| 1,00 metros | 50×3.0 | CS289×289 | 1 Uds. |
| Viga Oblicua de 6,20 m | 4 juegos | 3.00 m | 50×3.0 | CS289×289 | 4 piezas |
| 2,00 metros | 50×3.0 | CS289×289 | 4 piezas |
| 1,20 metros | 50×3.0 | CS289×289 | 4 piezas |
| Armazón de escalera de 6,20 m | 6 juegos | 3.00 m | 50×3.0 | CL30.289*50 | 6 piezas |
| 2,00 metros | 50×3.0 | CL30.289*50 | 6 piezas |
| 1,20 metros | 50×3.0 | CL30.289*50 | 6 piezas |
| Componentes del techo | 4 | Conner de techo de 4 vías, uso para armazón de vigas de techo | CS289×289 | 2 piezas |
| 5 | Conner de techo de 5 vías, uso para armazón de vigas de techo | CS289×289 | 0 piezas |
| 1 | Conectar placa con abrazadera | CS289×289 | 2 piezas |
| Abrazadera simple | 12 piezas |
| Doble abrazadera | 8 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 164.56 | 1 Uds. |
Diseñado para eventos de alto rendimiento en interiores y exteriores, este sistema de armazón de escenario móvil de aleación de aluminio de 12 m (largo) x 7 m (profundidad) x 6 m (alto) proporciona un entorno versátil y seguro para cualquier producción. El sistema presenta un diseño de techo inclinado para un drenaje óptimo del agua y una plataforma de escenario modular que se puede ajustar a diversas condiciones del terreno.
Por qué se recomienda este producto
El sistema completo (techo + escenario) reduce la complejidad del abastecimiento
Diseño de gran envergadura adecuado para eventos medianos y grandes.
La estructura modular permite una rápida instalación y transporte.
Gran compatibilidad con sistemas de vigas de techo y sistemas de plataformas de escenario.
Ideal para empresas profesionales de producción y alquiler de eventos.
Conocimiento de la ingeniería estructural
Este sistema combina dos subsistemas estructurales:
1. Estructura de armadura de techo
2. Sistema de plataforma de escenario
Factores clave de ingeniería
Un diseño o una estimación de carga inadecuados pueden provocar inestabilidad estructural en sistemas de escenarios de gran luz.
Escenarios de aplicación
Este sistema de escenario integrado es ampliamente utilizado en:
Preguntas frecuentes
¿Qué se incluye en un sistema de armadura de techo de escenario móvil?
Por lo general, incluye una estructura de armadura de techo, una plataforma de escenario y componentes de conexión, formando un sistema completo de escenario para eventos.
¿Cuál es la capacidad de carga de este sistema?
La capacidad de carga depende del alcance, la configuración y el material. Calcule siempre utilizando estándares de análisis de carga .
¿Este sistema es adecuado para uso en exteriores?
Sí, está diseñado para ambientes exteriores con adecuada estabilidad estructural y resistencia a la intemperie.
¿Qué tipo de plataforma escénica se utiliza?
Este sistema integra plataformas de escenario modulares y sistemas de escenario de aluminio. .
