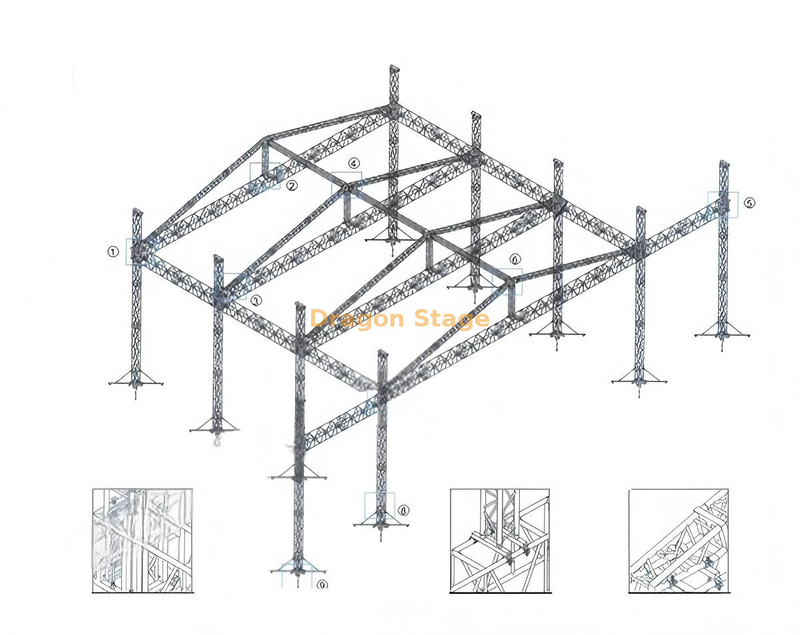

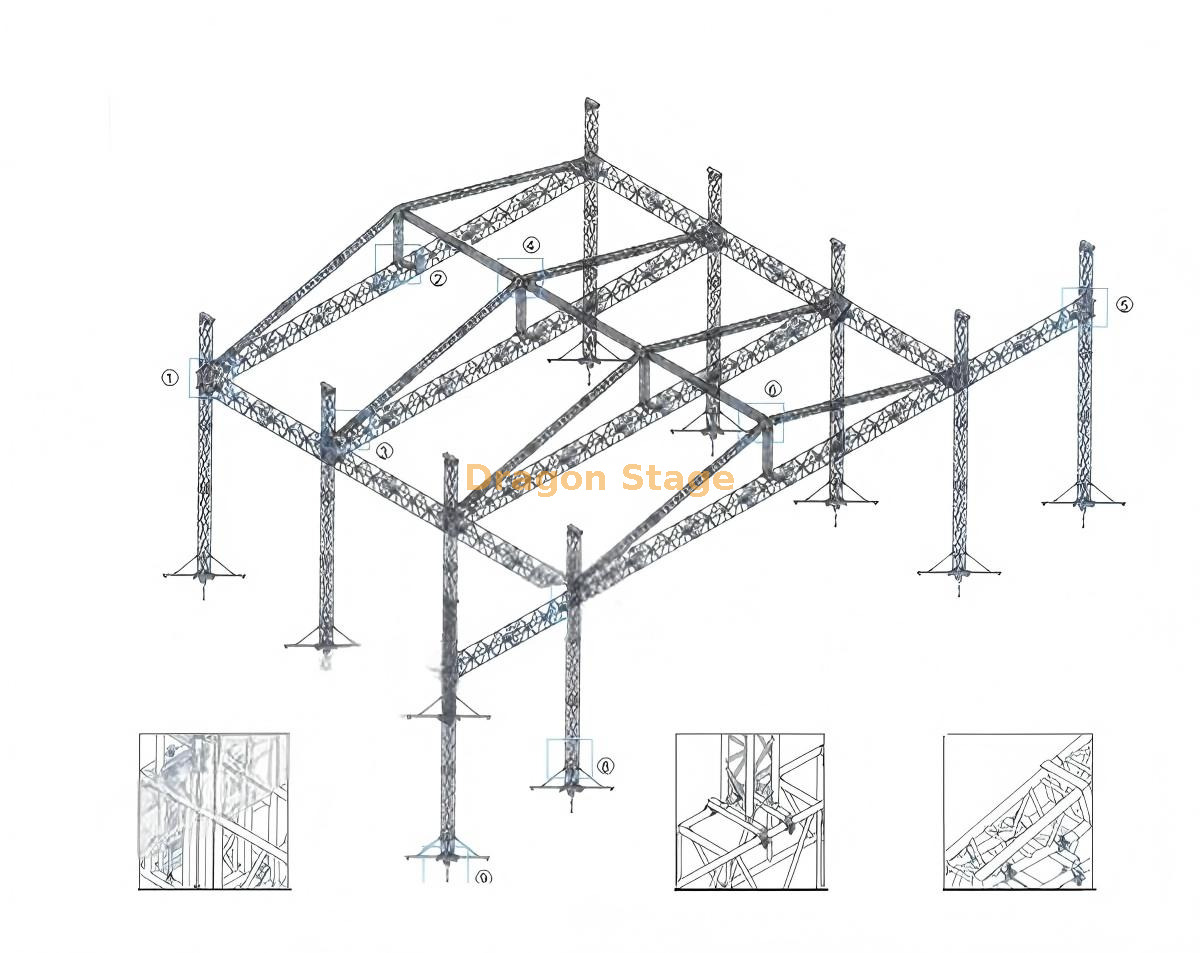

¿Qué es el escenario de concierto resistente con armadura de escenario con techo de silla de montar de aluminio de 20x18x10 m con alas de altavoz de 3 m?
Es un sistema de armadura de techo a dos aguas de aluminio de alta resistencia diseñado para conciertos y producciones al aire libre a gran escala. El techo principal de 20 m × 18 m con un espacio libre de 10 m y alas de altavoz integradas de 3 m ofrece un amplio espacio para equipos de iluminación profesionales y sistemas de audio potentes, manteniendo al mismo tiempo una integridad estructural superior y una instalación rápida.
Tarjeta de respuestas ¿Por qué elegir esta armadura de concierto con techo a dos aguas?
✅ Cobertura espaciosa de 20 m × 18 m con 10 m de altura ✅ Construcción de aleación de aluminio de alta resistencia ✅ Alas de altavoz integradas de 3 m para soporte de arreglo lineal ✅ Diseño de techo a dos aguas para una mejor distribución de la carga ✅ Fiable para grandes conciertos y festivales al aire libre
peso del embalaje: 6230 kg
volumen de embalaje: 58cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 20.00 m (frente) | 4 sets | 3.00 m | 50 × 4.0 | CS520 × 760 | 24 piezas |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 4pcs |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| Viga de 18.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 12 piezas |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| Pilar de 9.00 m | 8 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 24 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| haz cubo | 6 caras | CS520 × 760 | 0pcs |
| Torre de marco | Bloque de manga de espiga l | 8pcs |
| Base de acero l | 8pcs |
| Sección superior L | 8pcs |
| Polipasto manual, ba05 2tons | 8pcs |
| Sección de bisagra de espiga, altura 1m | 8pcs |
| Sling de fibra, ba04,2 toneladas 3m | 8pcs |
| Estabilizador largo | 32pcs |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 4 sets | 2.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| Viga superior de 18.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 10.20 m haz oblicuo | 8 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 16 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.20 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 10.20 m de armadura de escalera | 12 sets | 3.00 m | 50 × 3.0 | CL40,389*50 | 24 piezas |
| 2.00 m | 50 × 3.0 | CL40,389*50 | 12 piezas |
| 2.20 m | 50 × 3.0 | CL40,389*50 | 12 piezas |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 2 piezas |
| 1 | Conectar placa con abrazadera | CS389 × 389 | 4pcs |
| Aferración | 24 piezas |
| Pinza doble | 16 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 525.76 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 2,00 m alas | 2 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 2 piezas |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| Pilar de 9.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Torre de alas | Bloque de manga de espiga l | 2 piezas |
| Base de acero l | 2 piezas |
| Sección superior L | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
Maximice el impacto de su producción con nuestro conjunto de techo a dos aguas de aleación de aluminio de 20 m x 18 m x 10 m. Diseñada para los entornos al aire libre más exigentes, esta enorme estructura basada en torre proporciona un entorno seguro y amplio para producciones en gira de alto perfil, megaconciertos y festivales a gran escala.
Características clave y especificaciones técnicas:
Área de actuación masiva: una amplia extensión de 20 m y 18 m de profundidad que alberga escenarios a gran escala, bandas grandes y elementos escénicos complejos.
Impresionante espacio libre de 10 m: La altura de 10 m ofrece un espacio de montaje superior para conjuntos de iluminación escalonada y efectos especiales profesionales.
Alas de altavoz extendidas: Cuenta con dos alas dedicadas de 3 m de ancho (alas PA) diseñadas específicamente para admitir sistemas de altavoces de matriz lineal pesados, lo que garantiza una cobertura de audio óptima para multitudes masivas.
Diseño de techo a dos aguas de primera calidad: el icónico techo a dos aguas curvo proporciona un perfil aerodinámico para la estabilidad del viento y un drenaje eficiente del agua, fundamental para la seguridad en exteriores.
Construcción resistente: fabricado con aleación de aluminio 6082-T6 de alta resistencia, este sistema utiliza una conexión profesional de perno o espiga para máxima resistencia al corte e integridad estructural rígida.
¿Por qué elegir este sistema?
Este sistema de truss es la elección definitiva para los productores de eventos que requieren máxima capacidad de carga y estabilidad. Su diseño modular permite un montaje eficiente a pesar de su gran escala, mientras que el aluminio resistente a la corrosión garantiza una durabilidad a largo plazo para uso en exteriores durante todo el año. Ofrezca una experiencia de actuación de clase mundial con una base escénica construida para los actos más importantes de la industria.
1. ¿Cuáles son las dimensiones y el tamaño del ala del altavoz de esta armadura de techo a dos aguas?
El techo principal mide 20 mx 18 m con una altura de 10 m, más alas de altavoz de 3 m en ambos lados para una ubicación óptima de los altavoces de matriz en línea y distribución del sonido.
2. ¿Esta armadura de techo a dos aguas de aluminio es adecuada para conciertos al aire libre?
Sí. Su construcción de aleación de aluminio de alta resistencia y su diseño de techo a dos aguas brindan una excelente estabilidad y resistencia a la intemperie, lo que lo hace ideal para grandes eventos al aire libre. Obtenga más información sobre la selección de armazones para exteriores en Cómo elegir armazones de aluminio para eventos al aire libre (Guía de carga y seguridad).
3. ¿Cuánto tiempo lleva montar esta gran armadura de techo para conciertos?
Gracias a las conexiones modulares de espiga, los equipos profesionales pueden completar el montaje de manera eficiente. Para conocer pasos prácticos de instalación, consulte Cómo instalar un escenario de techo concertado de alta resistencia.
