Las conexiones mecánicas son fundamentales para la integridad y el rendimiento de los sistemas estructurales. Transfieren cargas entre componentes, asegurando estabilidad y funcionalidad. Entre los tipos más comunes se encuentran las conexiones por pasador y las conexiones por perno. Si bien ambos sirven como sujetadores, sus principios de diseño, características de carga y aplicaciones difieren significativamente. Este análisis examina su comportamiento bajo diversas cargas y proporciona orientación para seleccionar el tipo de conexión más apropiado en el diseño estructural.
Tipos de conexiones

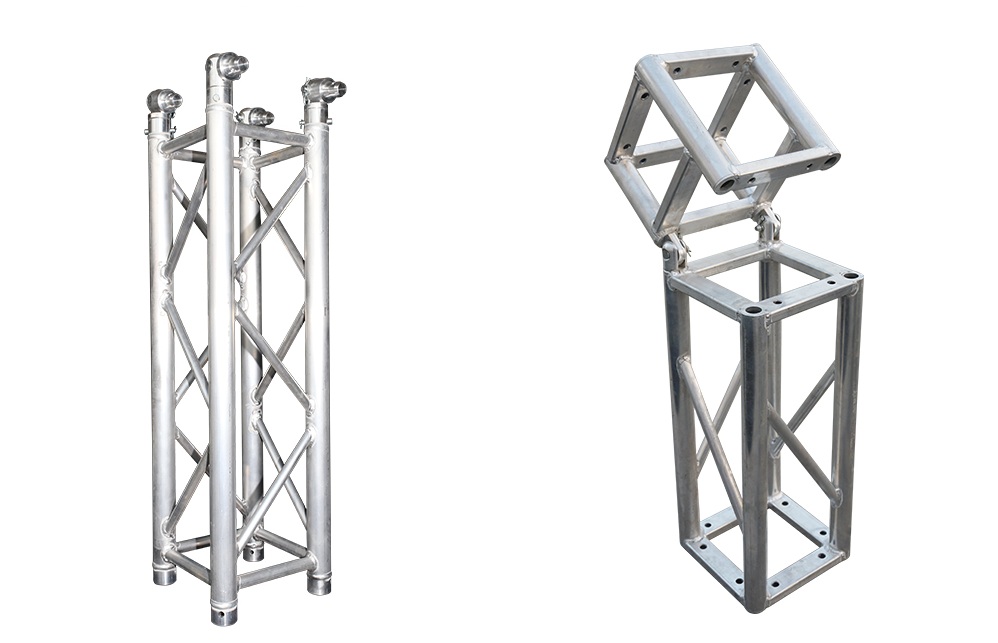

Conexiones de pines
Las conexiones de pasador utilizan un sujetador cilíndrico insertado a través de orificios alineados, lo que permite la rotación o el deslizamiento limitado. Resisten principalmente fuerzas de corte (cargas perpendiculares al eje del pasador). Los ejemplos comunes incluyen pasadores de horquilla, pasadores de chaveta y pasadores cónicos. Su simplicidad permite un rápido montaje y desmontaje, lo que los hace ideales para varillajes, bisagras y juntas pivotantes que requieren movimiento.
Conexiones de pernos
Las conexiones de perno constan de un sujetador roscado emparejado con una tuerca, que sujeta los componentes entre sí con una precarga significativa. Este diseño resiste cargas tanto de tracción como de corte. La fuerza de sujeción crea fricción entre las piezas, lo que favorece aún más la resistencia al corte. Las juntas atornilladas proporcionan una gran rigidez y son adecuadas para ensamblajes permanentes o semipermanentes donde se requieren juntas fijas y sin movimiento.
Análisis del comportamiento de carga
Rendimiento de carga de corte
Pasador: En configuraciones de doble corte, los pasadores funcionan eficientemente. La falla ocurre cuando el esfuerzo cortante excede el límite elástico del material. La capacidad de carga depende directamente del área de la sección transversal del pasador y de la resistencia al corte.
Perno: Los pernos resisten el corte ya sea a través del apoyo en el vástago (similar a un pasador) o mediante la fricción de la precarga. Para aplicaciones críticas de corte, el diseño enfatiza el soporte del vástago, mientras que la precarga garantiza que la junta no se deslice bajo cargas de servicio.
Rendimiento de carga de tracción
Pasador: Los pasadores estándar no están diseñados para soportar cargas de tracción axial significativas. Las fuerzas de tracción pueden sacar el pasador a menos que estén retenidos por clips o chavetas, que a su vez pueden estar sometidas a corte.
Perno: Los pernos están diseñados para resistir cargas de tracción. La precarga sujeta las piezas y las cargas de tracción externas inicialmente reducen la fuerza de sujeción en lugar de tensar el perno directamente. La capacidad de tracción depende del grado del material, el diseño de la rosca y el diámetro.
Cargas de flexión y combinadas
Tanto los pasadores como los pernos se ven afectados por momentos de flexión, lo que produce una distribución desigual de la tensión. Los pasadores o pernos desalineados en uniones con espacios pueden doblarse, lo que reduce la resistencia efectiva. En escenarios de carga combinada (corte + tensión + flexión), las uniones atornilladas diseñadas adecuadamente generalmente superan a las uniones de pasador simples debido a su capacidad para mantener la sujeción y resistir múltiples tipos de carga.
Modos de falla
Pasador: desgaste, corte, deformación
Desgaste/desgaste: El movimiento repetido provoca pérdida de material en el pasador y el orificio, lo que aumenta la holgura y reduce la precisión.
Falla por corte: una carga transversal excesiva hace que el pasador se fracture a lo largo de los planos de corte.
Doblado/cedido: un ajuste inadecuado o desalineación provoca flexión y deformación permanente, lo que puede provocar que las juntas se atasquen.
Perno: pelado de roscas, rotura, aflojamiento
Pelado de roscas: falla de las roscas debido a un exceso de torsión, una longitud de acoplamiento insuficiente o una mala calidad del material.
Fractura por tracción: falla del perno bajo una carga de tracción excesiva, generalmente en la región roscada.
Falla por corte: el vástago se corta bajo carga transversal.
Aflojamiento: La vibración o las cargas dinámicas pueden hacer que las tuercas giren y se aflojen, comprometiendo la integridad de la unión. Generalmente se requieren mecanismos de bloqueo (contratuercas, arandelas).
Consideraciones de diseño
Selección de materiales: Las aleaciones de acero de alta resistencia son estándar. La elección del material afecta la resistencia, el peso, la resistencia a la corrosión y el costo. La corrosión puede degradar significativamente el rendimiento tanto del pasador como del perno.
Tamaño y tolerancia: El diámetro determina el área de corte y tracción. La tolerancia del ajuste por orificios es fundamental: demasiado flojo provoca cargas de inclinación y impacto; demasiado apretado complica el montaje. El grado del perno (p. ej., 8,8, 10,9) define la resistencia.
Método de montaje: La instalación adecuada es vital. Los pasadores requieren una retención segura; Los pernos requieren un torque controlado para lograr la precarga correcta sin dañar la rosca.
Requisitos de mantenimiento: Las conexiones en ambientes dinámicos o corrosivos requieren una inspección regular para detectar desgaste, corrosión, holgura y deformación.
Aplicaciones de ingeniería y estudios de casos
Estructuras de escenario modulares: los pasadores con sistemas de cono y pasador soportan altas cargas de corte, mientras que los pernos aseguran las placas base y los accesorios de refuerzo para mayor rigidez.
Andamios o construcciones temporales: los sistemas basados en pasadores con mecanismos de bloqueo permiten un montaje rápido y seguro; Los pernos proporcionan rigidez para la estabilidad estructural.
Conexiones mecánicas: Los pasadores son ideales para puntos de pivote en brazos móviles o cilindros hidráulicos; Los pernos aseguran marcos estacionarios, cajas de cambios y soportes de motor.
Conclusión
La selección entre pasadores y pernos depende de los requisitos estructurales. Los pasadores destacan en aplicaciones de corte dominante, pivotantes y de montaje rápido. Los pernos son preferibles para uniones rígidas sujetas a fuerzas de tracción, cargas combinadas y donde se necesita una alta sujeción. Las decisiones de diseño deben analizar los tipos de carga, los requisitos de movimiento, los factores ambientales y las necesidades de mantenimiento. La selección e instalación correctas son fundamentales para un desempeño estructural seguro, confiable y eficiente.
