Descripción general del sistema

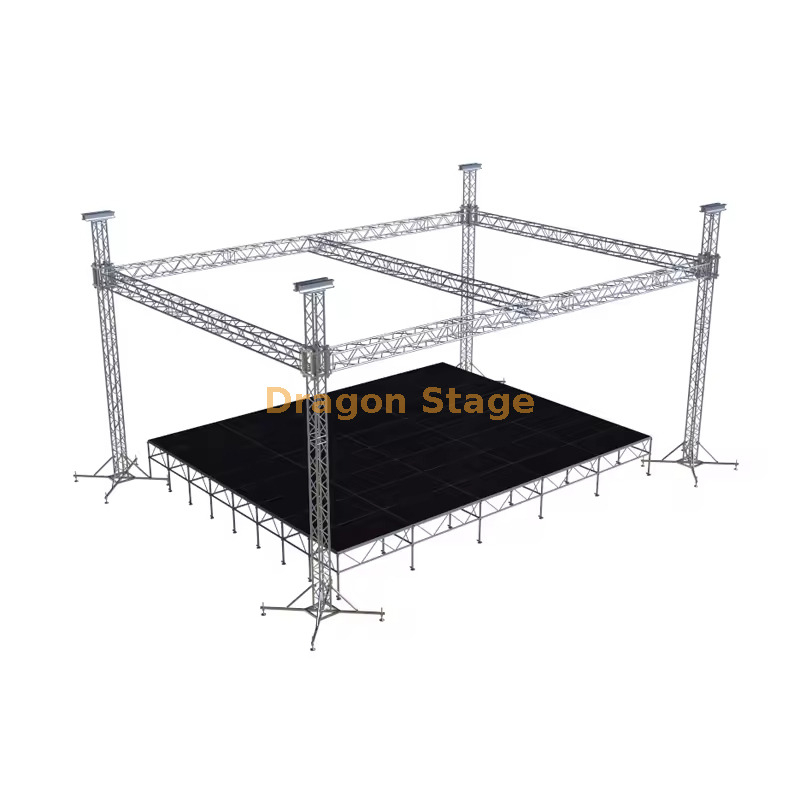

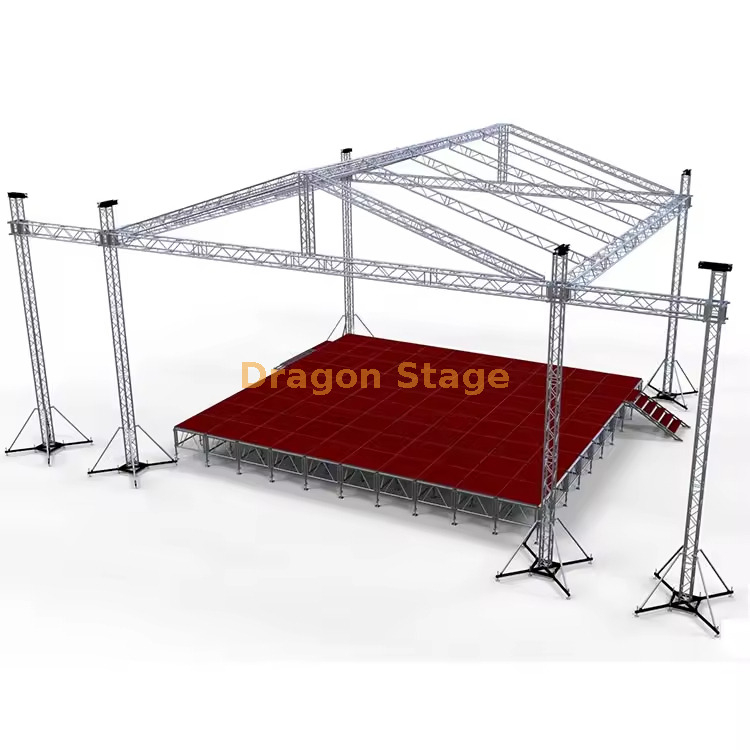

Propósito de un sistema de escenario de armadura modular

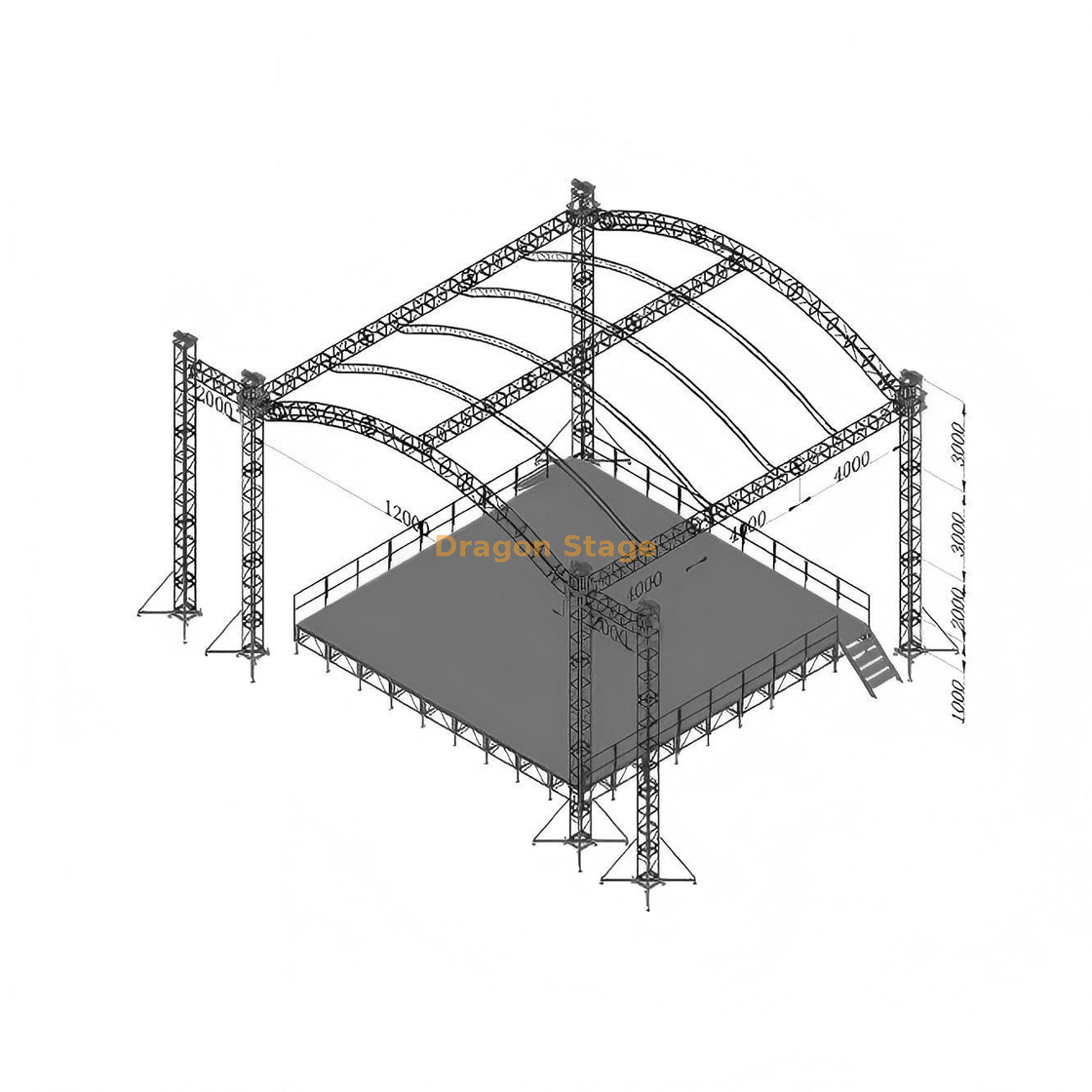

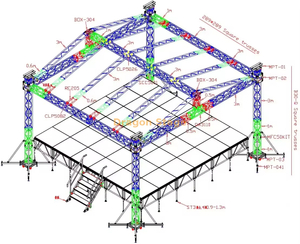

Un sistema de escenario de armadura modular es una estructura temporal pero de carga ampliamente utilizada para eventos y conciertos al aire libre que requieren un sistema de techo. Estos sistemas se aplican normalmente en aplicaciones de mediana escala donde se requieren luces y alturas controladas para el rendimiento, la iluminación y la integración del sonido.

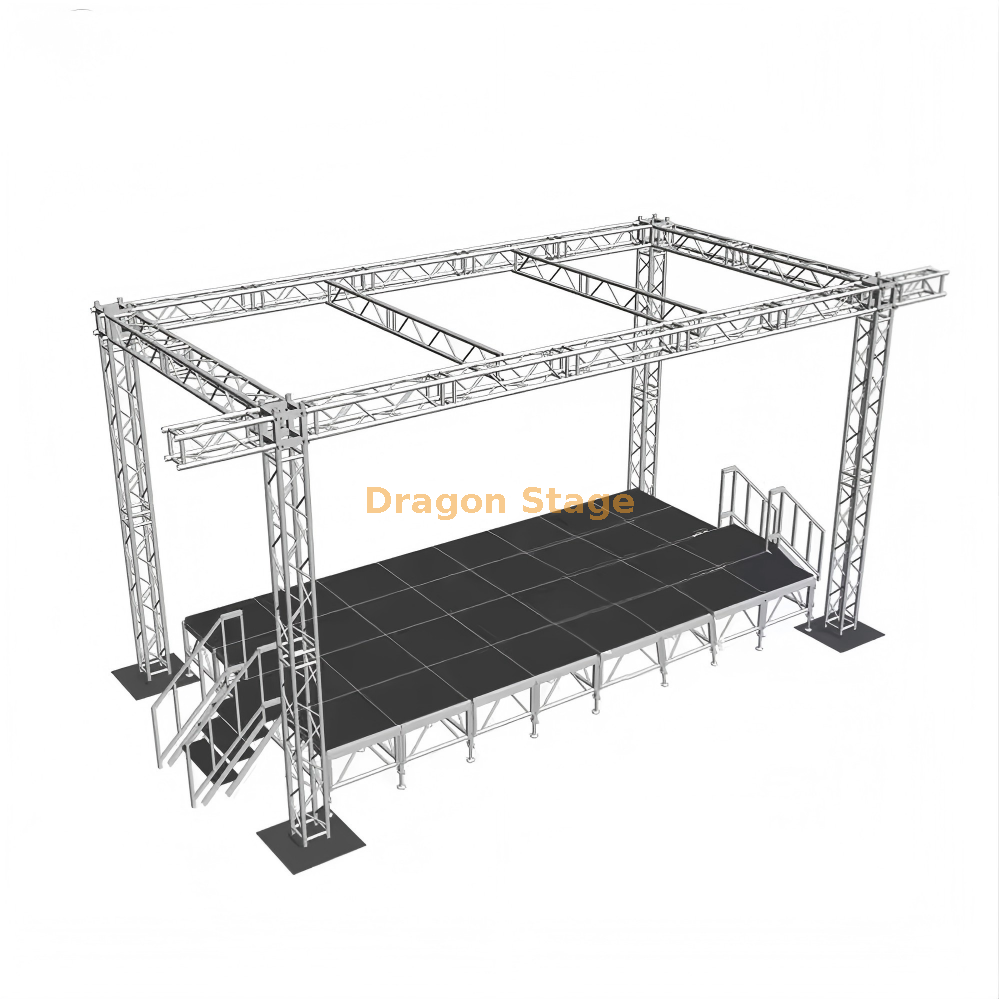

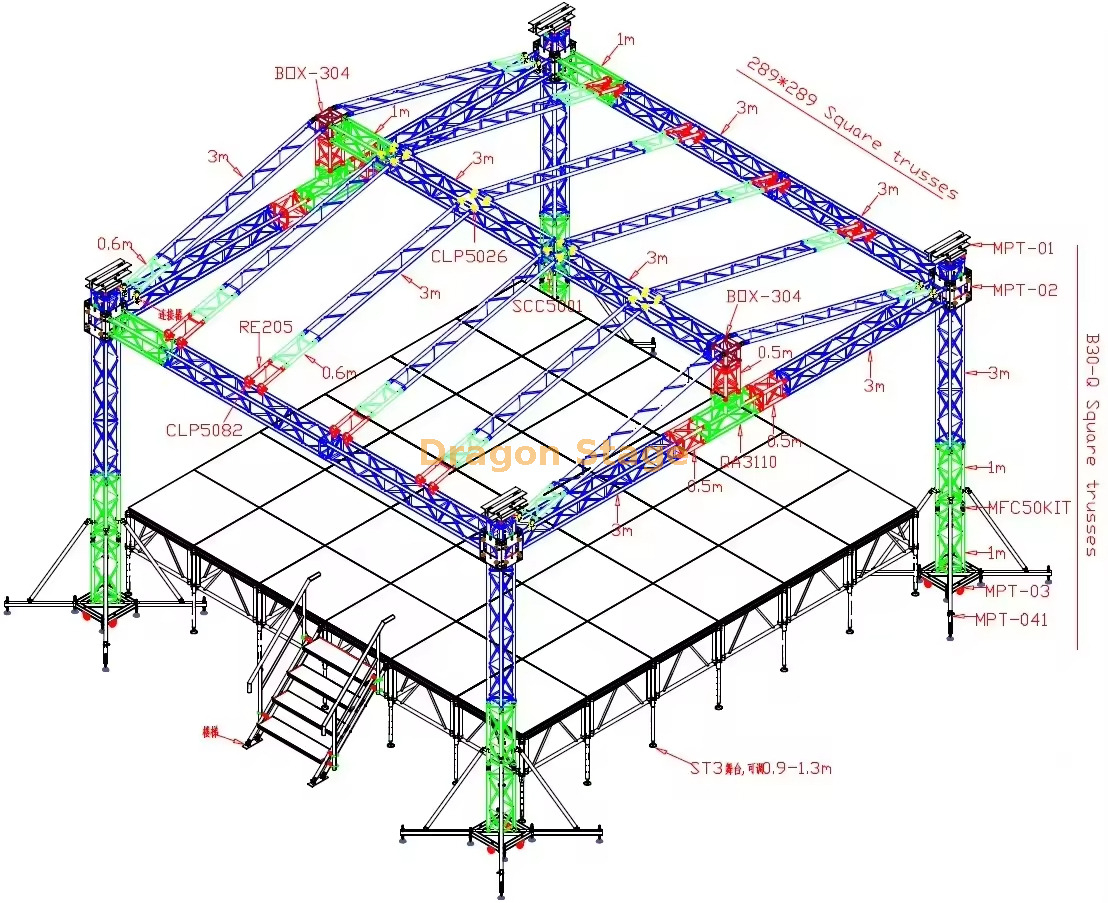

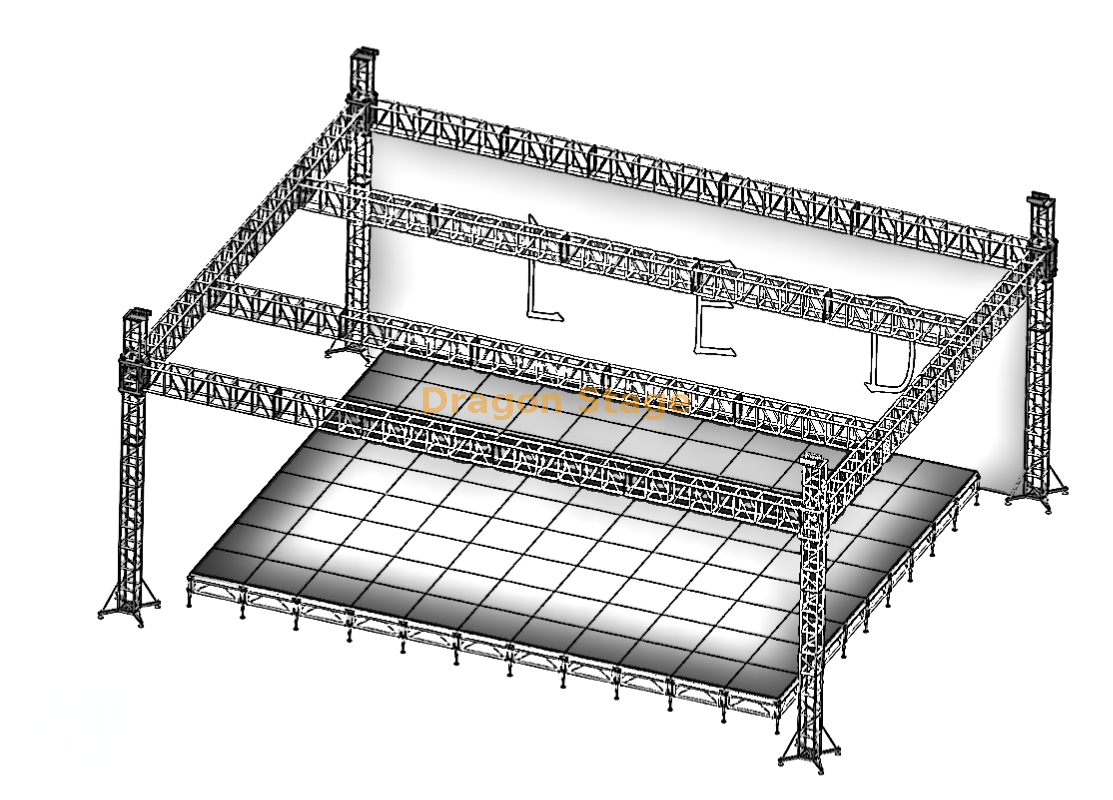

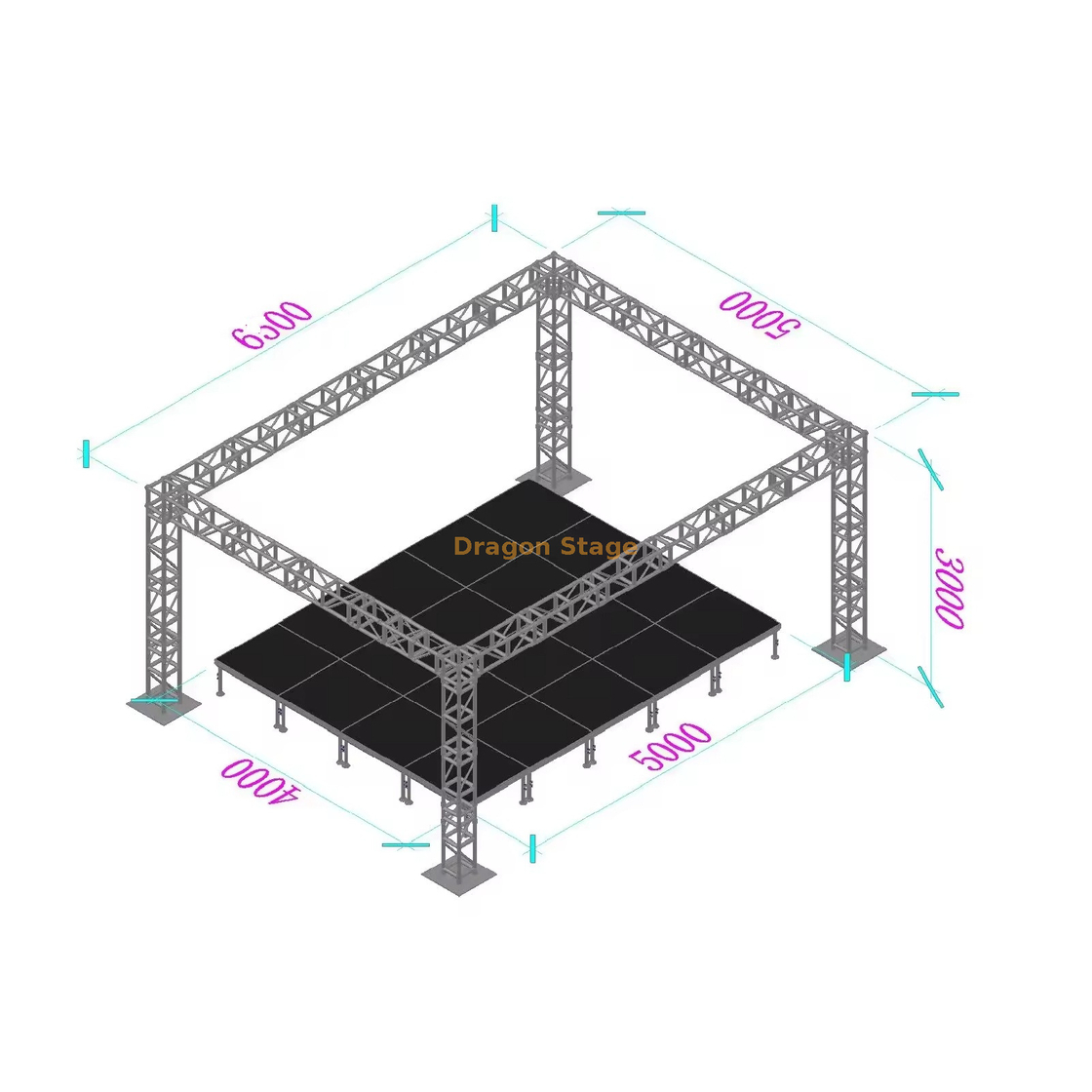

La estructura del techo comúnmente consiste en una combinación de armazón de espiga de 290 × 290 mm y armazón de escalera de 290 mm, que forma el marco de soporte principal para cubiertas de techo y equipos suspendidos. Las vigas y pilares verticales también se construyen habitualmente utilizando elementos de celosía tipo cajón de 290×290 mm.

Aunque el diseño general puede parecer asimétrico para acomodar equipos de iluminación y sonido, la distribución de la carga se equilibra mediante la disposición estructural y la interacción de los componentes para lograr la estabilidad en el sitio y los requisitos funcionales.

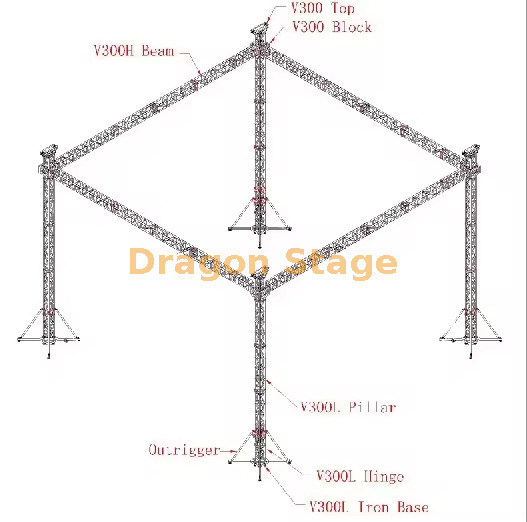

Componentes primarios de carga

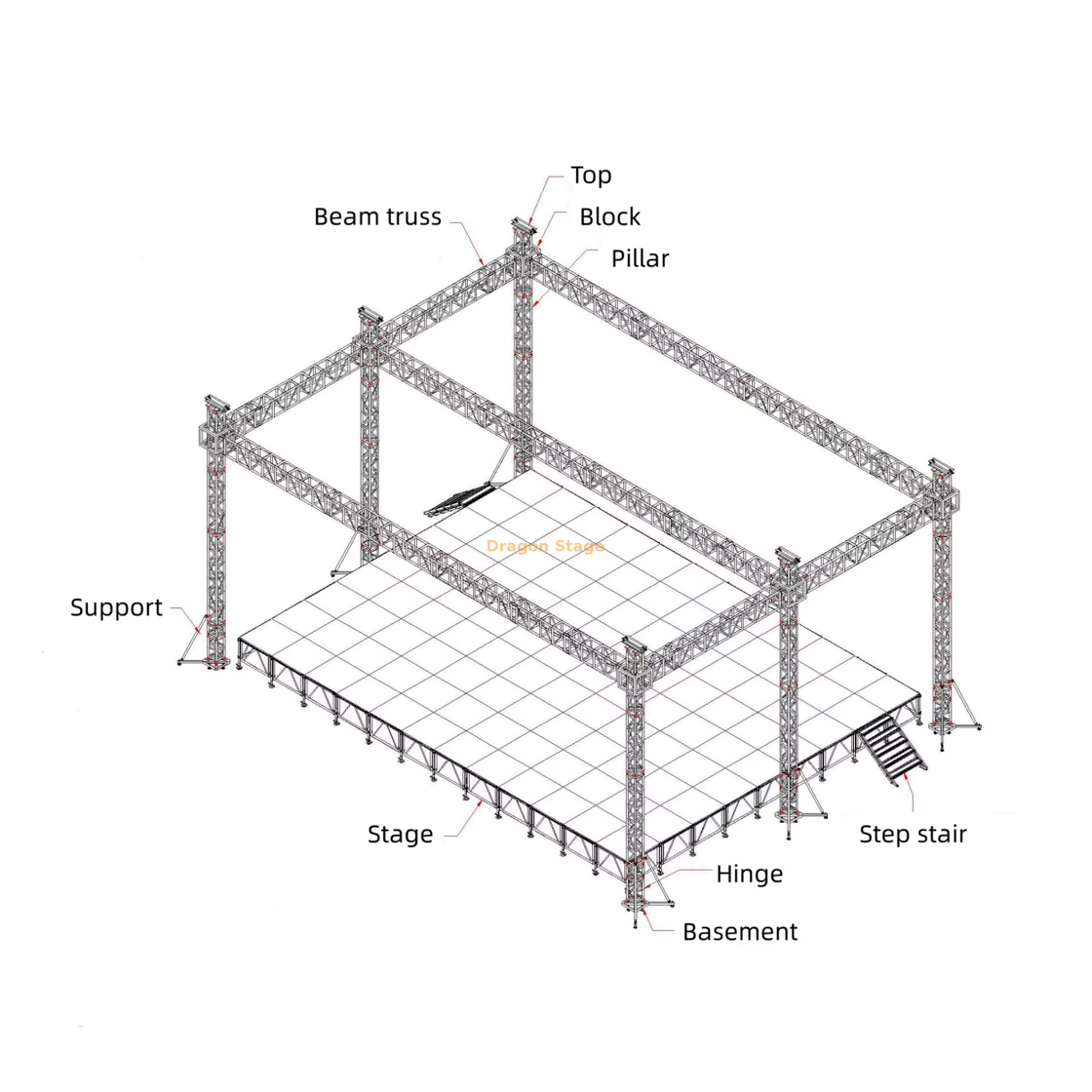

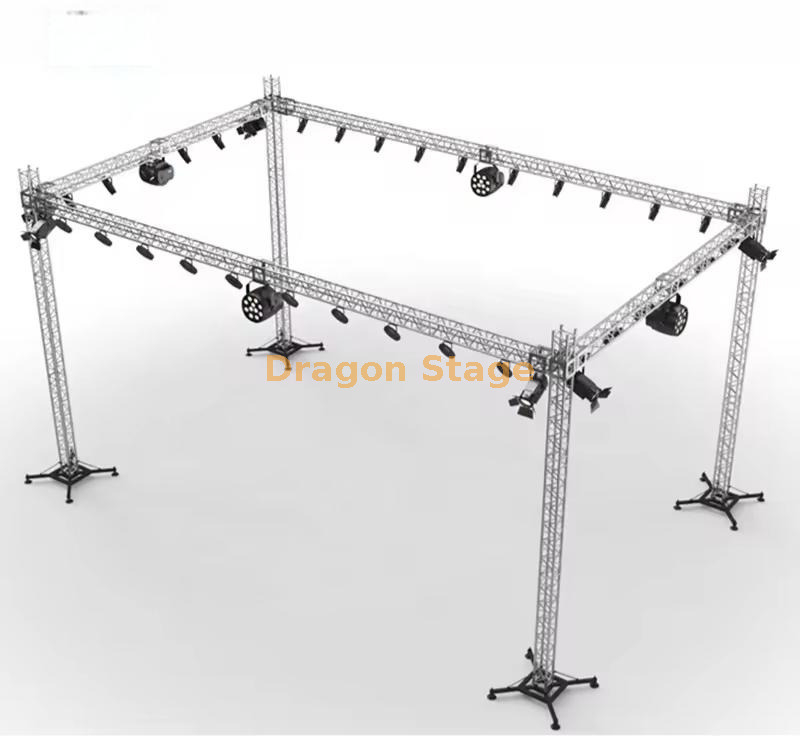

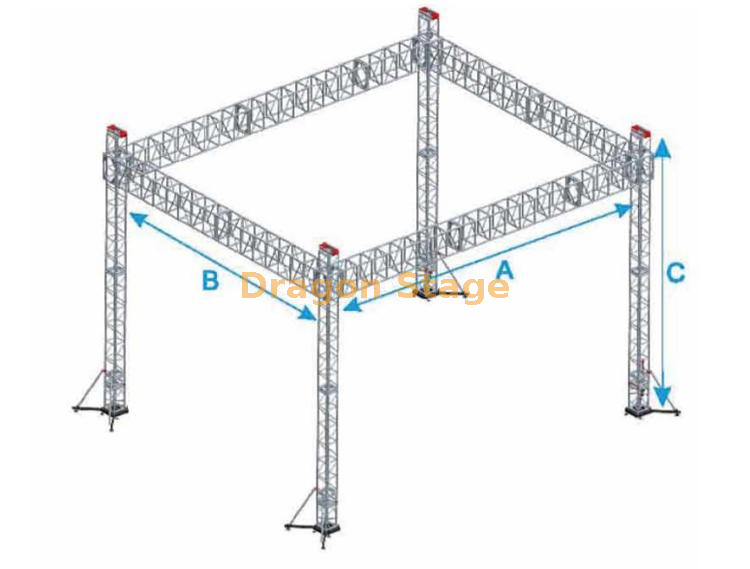

Pilares Verticales (Pilares / Torres)

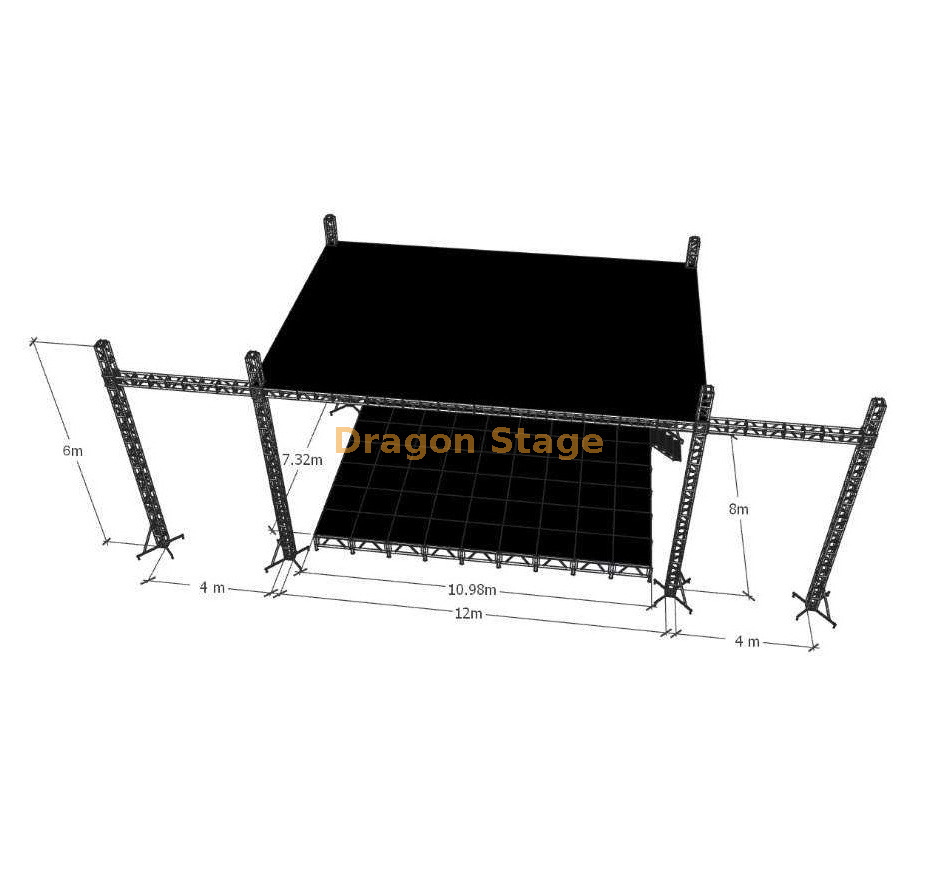

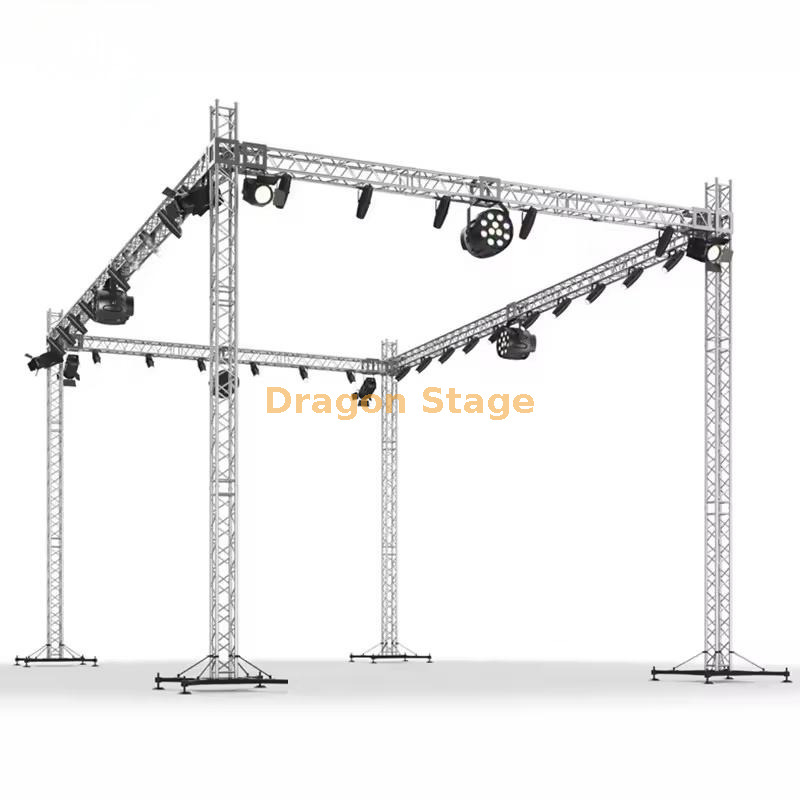

Los pilares son los principales elementos verticales de carga que conectan la estructura del techo con el suelo. Permiten levantar el sistema de truss desde el nivel del suelo y soportar equipos elevados como sistemas de iluminación y audio. Las cargas de la estructura superior se transfieren verticalmente a través de los pilares al sistema de base.

Las bases de acero sirven como interfaz entre el sistema de celosía y el suelo. Su función es distribuir cargas en la superficie de soporte y proporcionar una base estable para toda la estructura.

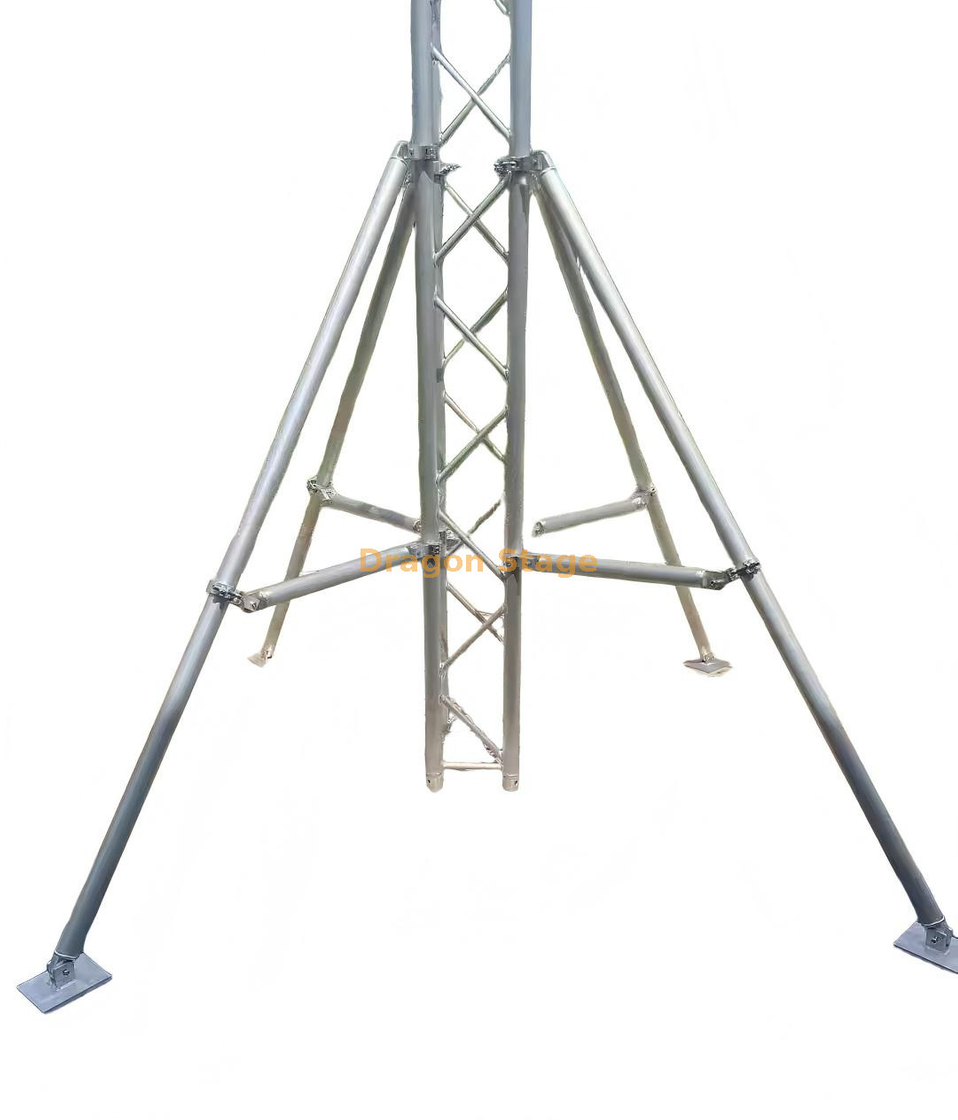

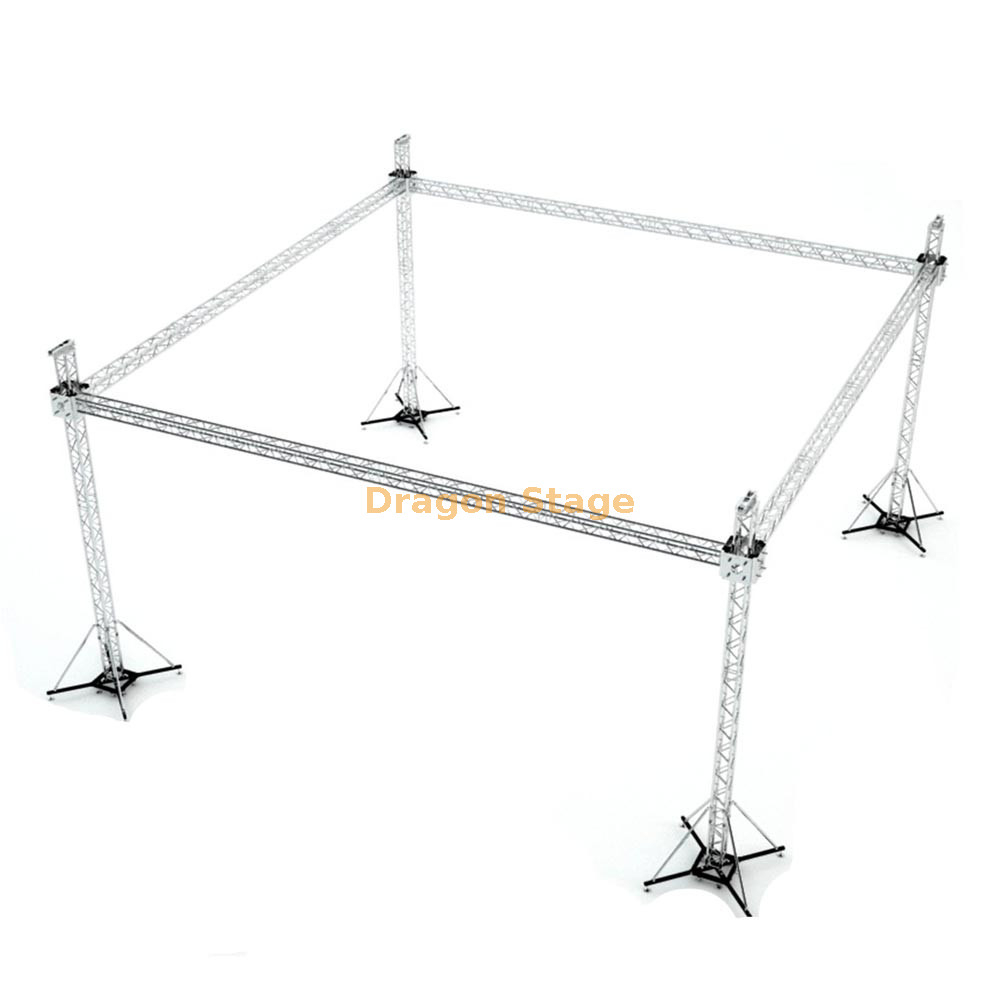

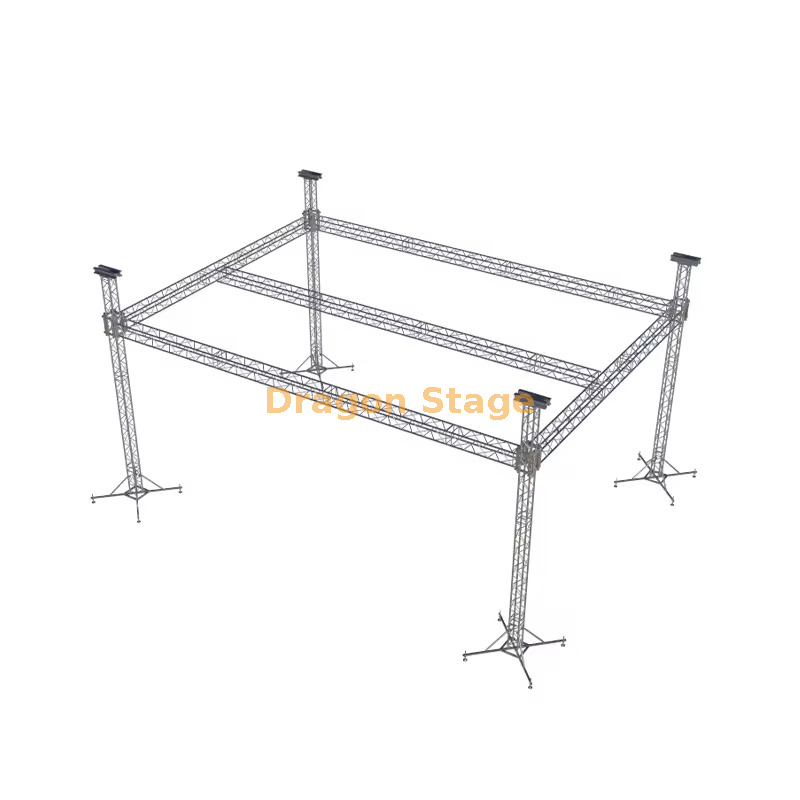

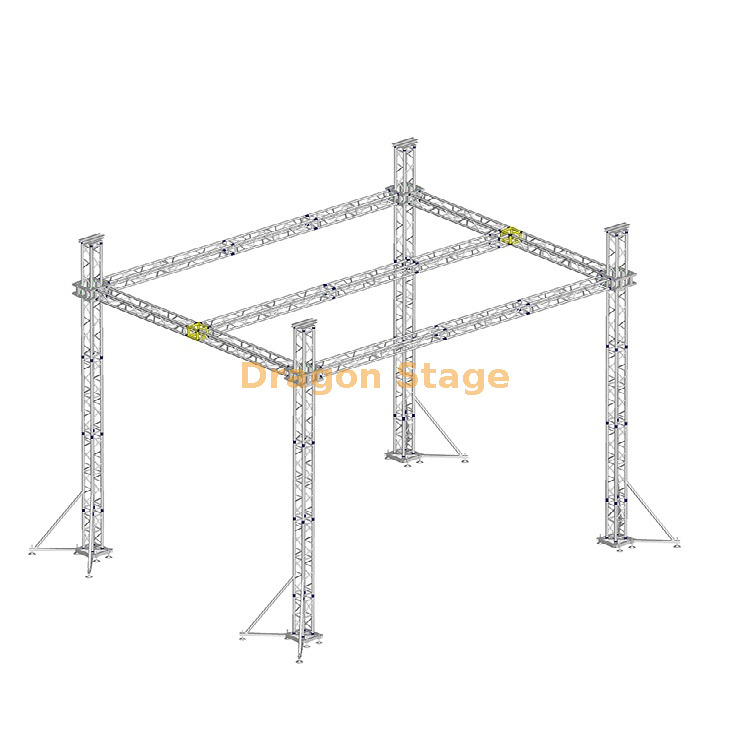

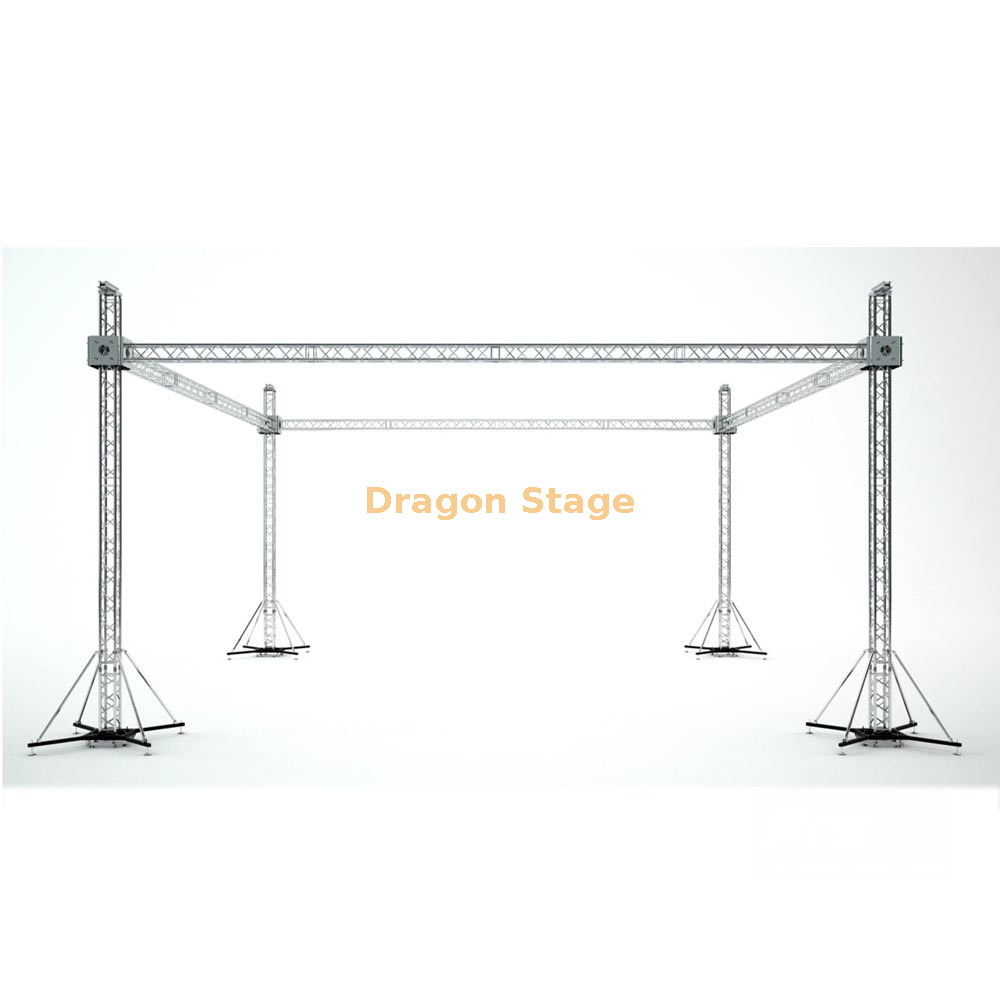

Los estabilizadores son elementos estabilizadores auxiliares instalados entre los pilares y la base. Su función principal es mejorar la estabilidad lateral transfiriendo fuerzas a lo largo de un camino inclinado hacia el suelo, expandiendo el área de contacto efectiva y reduciendo la concentración de tensiones en la base. Los estabilizadores son componentes estructurales funcionales más que accesorios decorativos.

Errores comunes:

1. Subestimar el papel de los estabilizadores y las bases.
   Si bien a menudo se reconoce un mayor área de contacto con el suelo, a veces se pasa por alto la función estabilizadora de los estabilizadores. Los estabilizadores instalados correctamente ayudan a distribuir las cargas de manera más uniforme y reducen la tensión localizada, lo que mejora significativamente la estabilidad estructural general, particularmente bajo fuerzas laterales como el viento.

2. Suponiendo un ángulo de instalación fijo.
   Los estabilizadores generalmente se instalan en un ángulo inclinado para mejorar la eficiencia de la transferencia de fuerza. Sin embargo, el ángulo real debe determinarse en función de la altura del sistema, las condiciones del sitio y los requisitos de estabilidad en lugar de asumirse como un valor fijo.

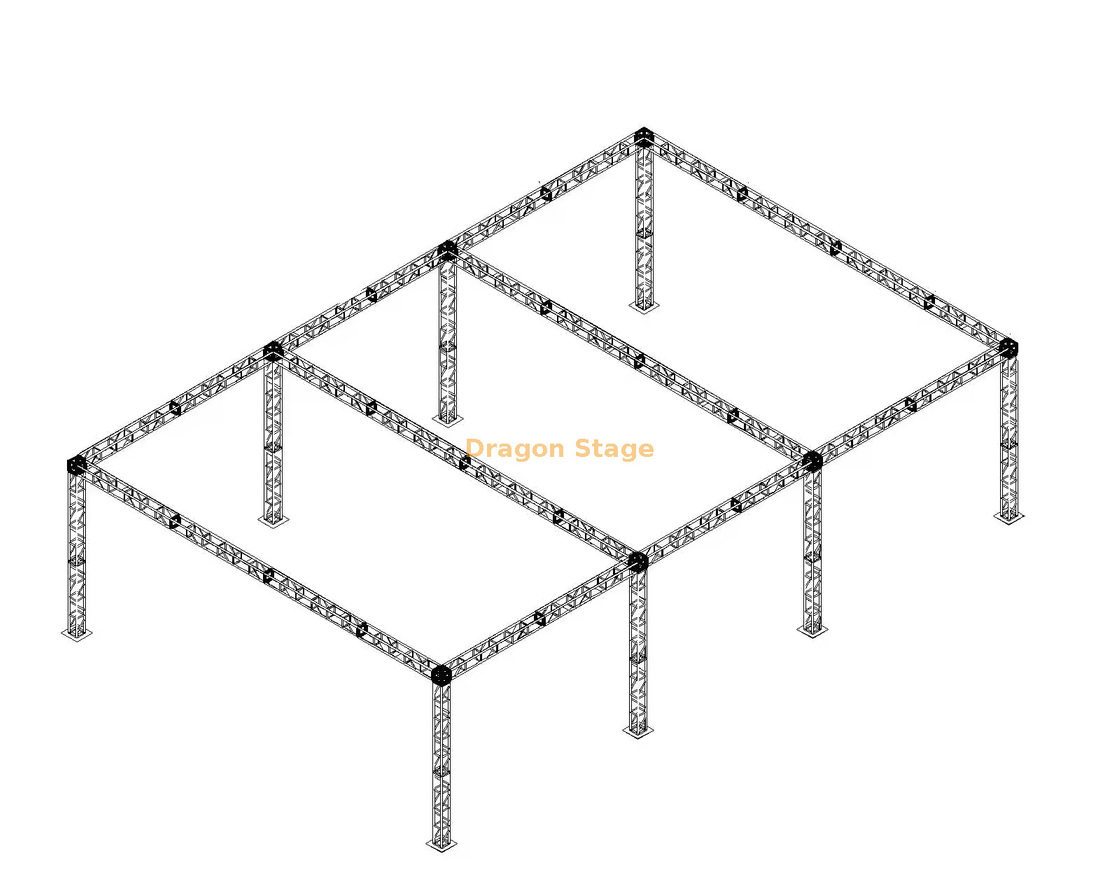

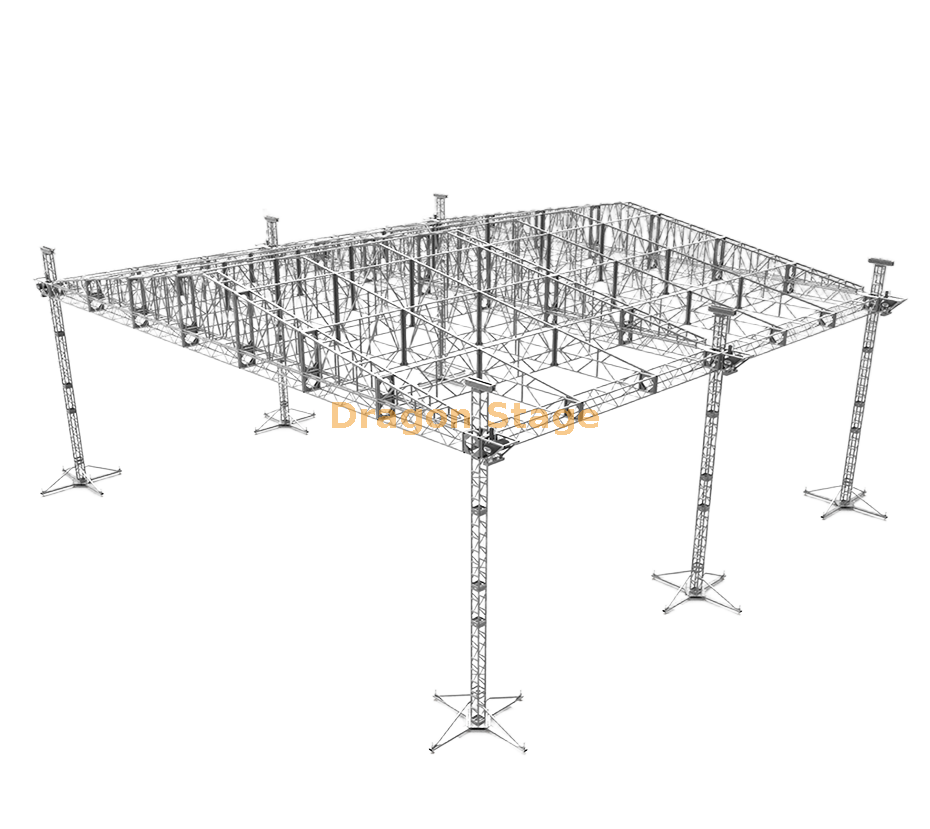

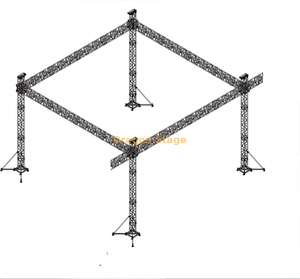

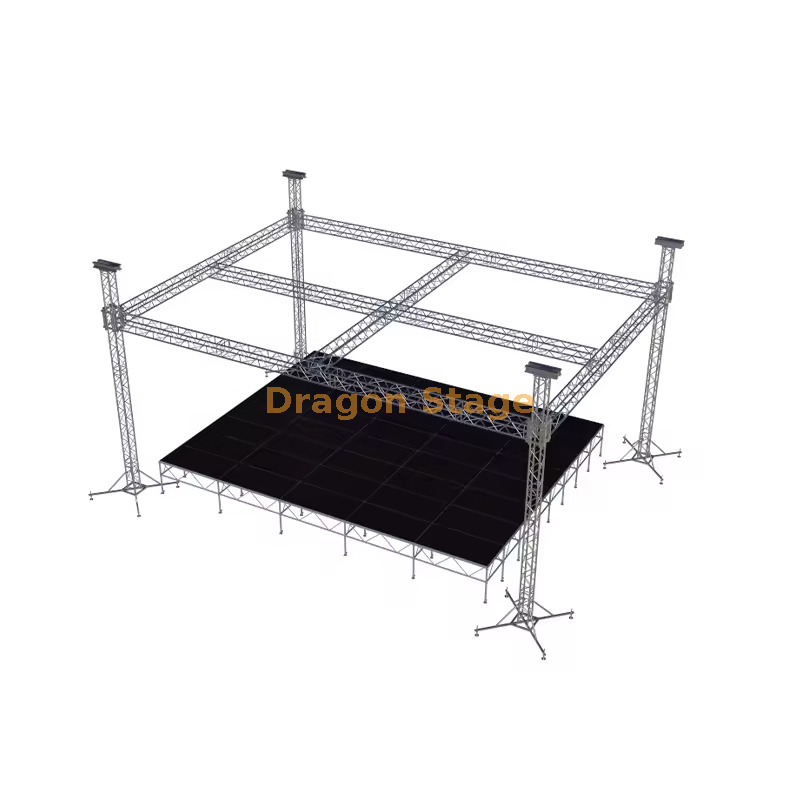

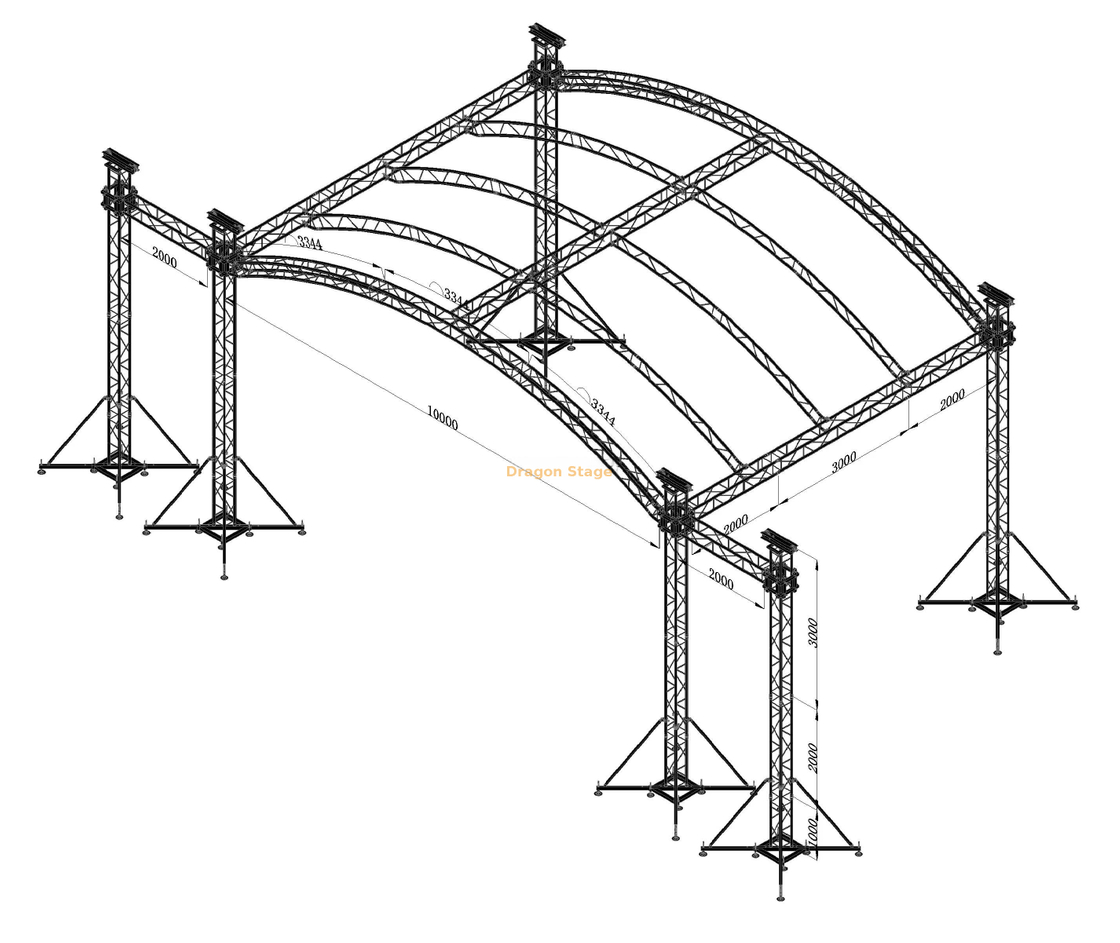

Vigas y armadura de techo

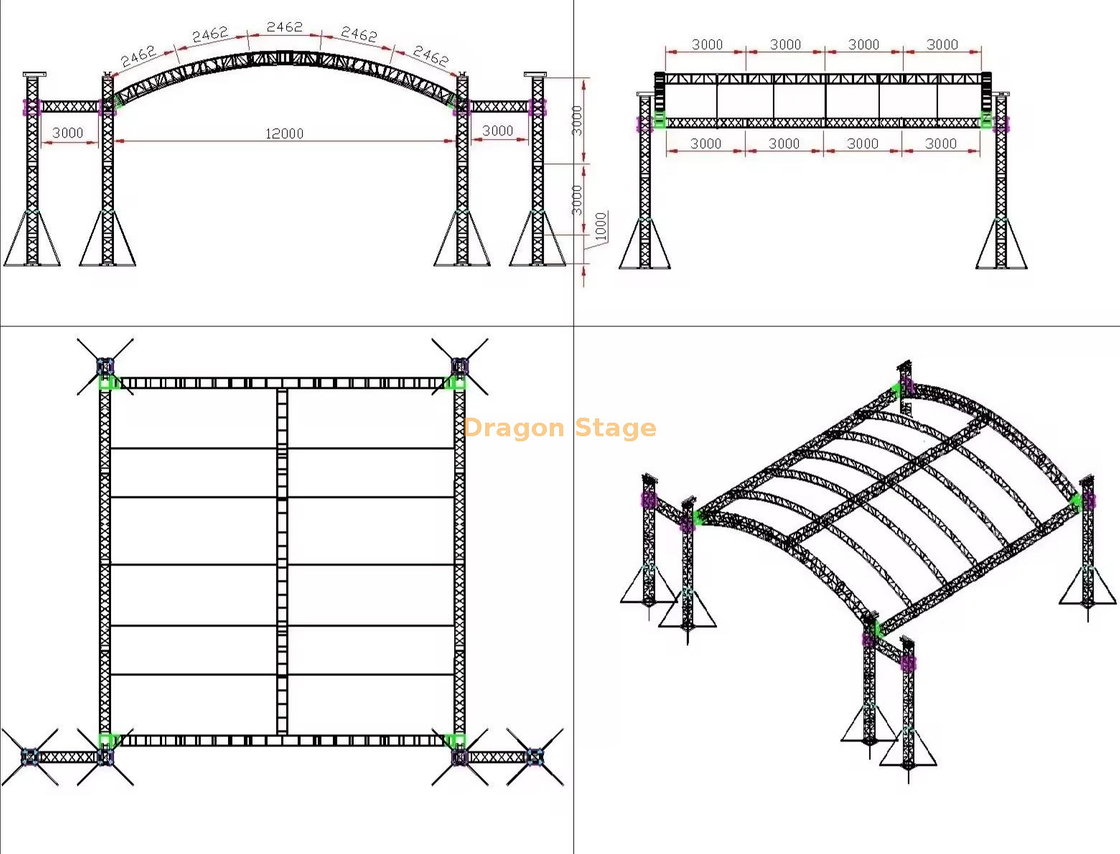

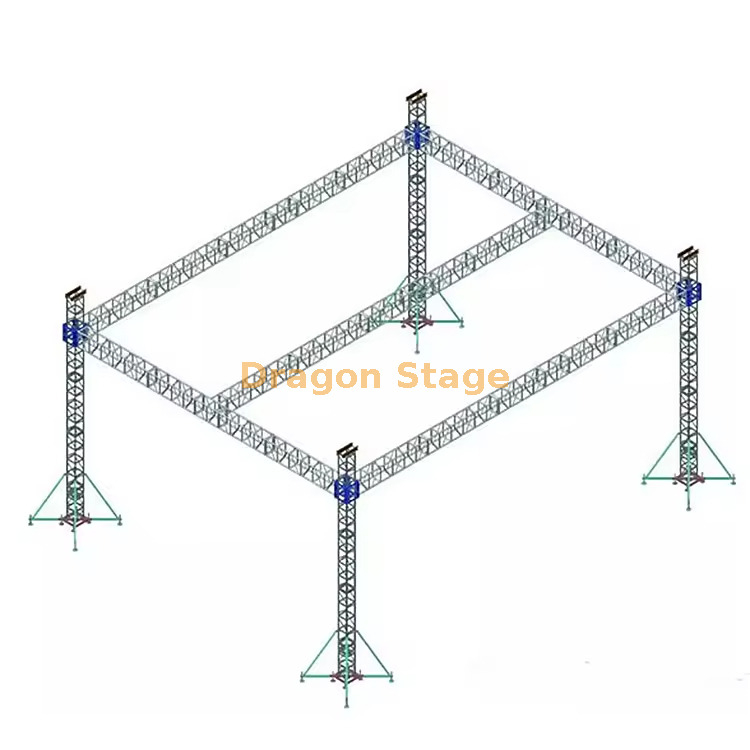

El sistema de vigas , comúnmente construido con una armadura de caja de 290 × 290 mm, está diseñado para aplicaciones de luces largas y cargas distribuidas más altas. A medida que aumenta la longitud del tramo, el control de la deflexión se convierte en una consideración importante y debe evaluarse como parte del diseño general del sistema.

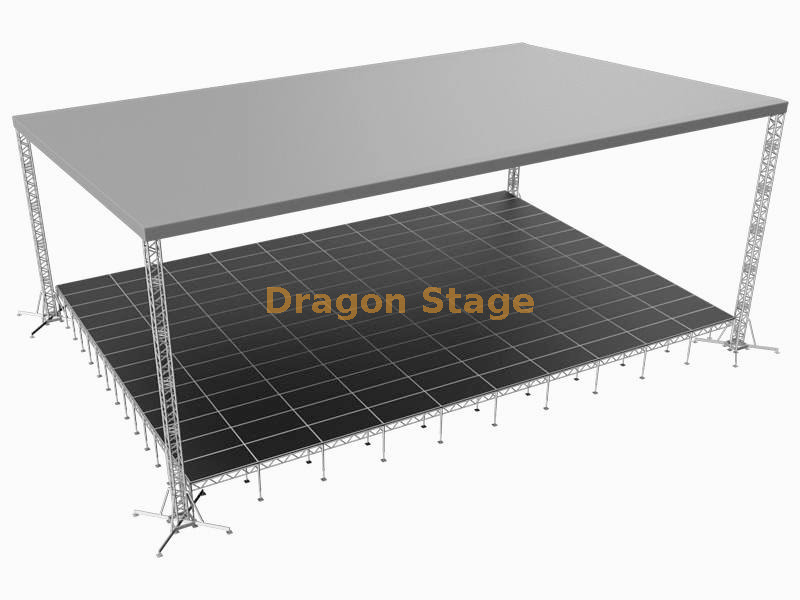

La armadura de escalera , normalmente de 290 mm de altura, se utiliza principalmente como miembro de soporte del techo para materiales de techo livianos, como cubiertas de lona. Su menor peso propio lo hace adecuado para aplicaciones donde se desea una carga de techo reducida y un manejo más fácil.

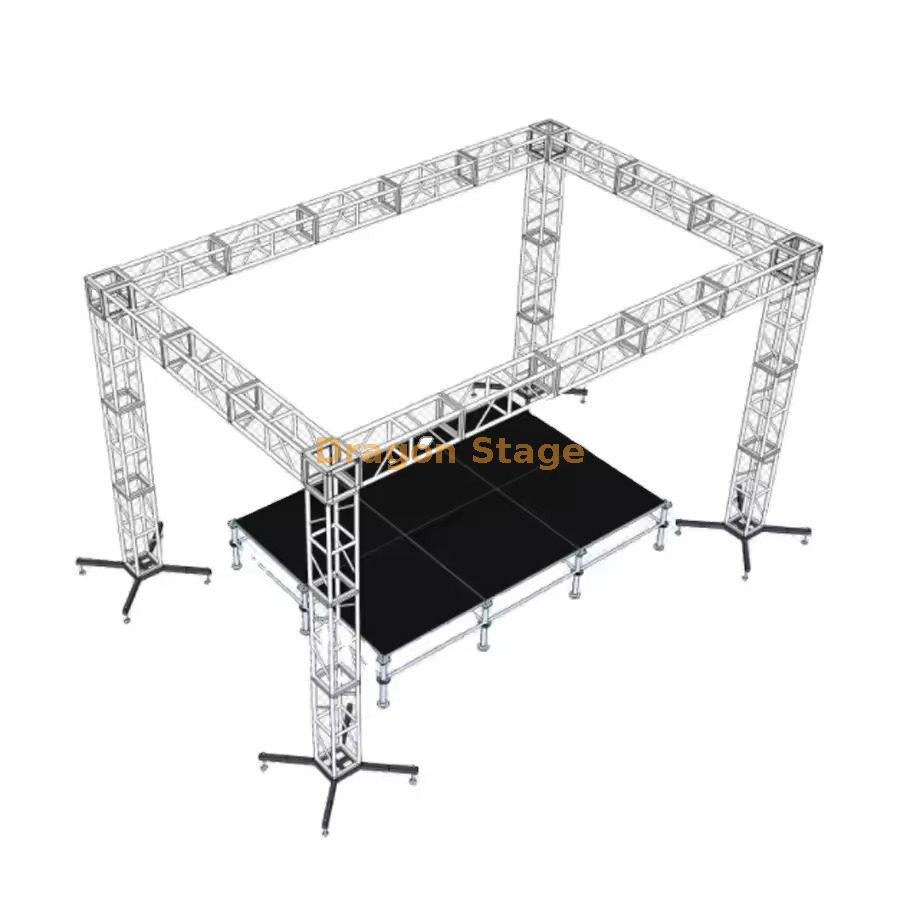

Armazón de escalera versus armazón de caja

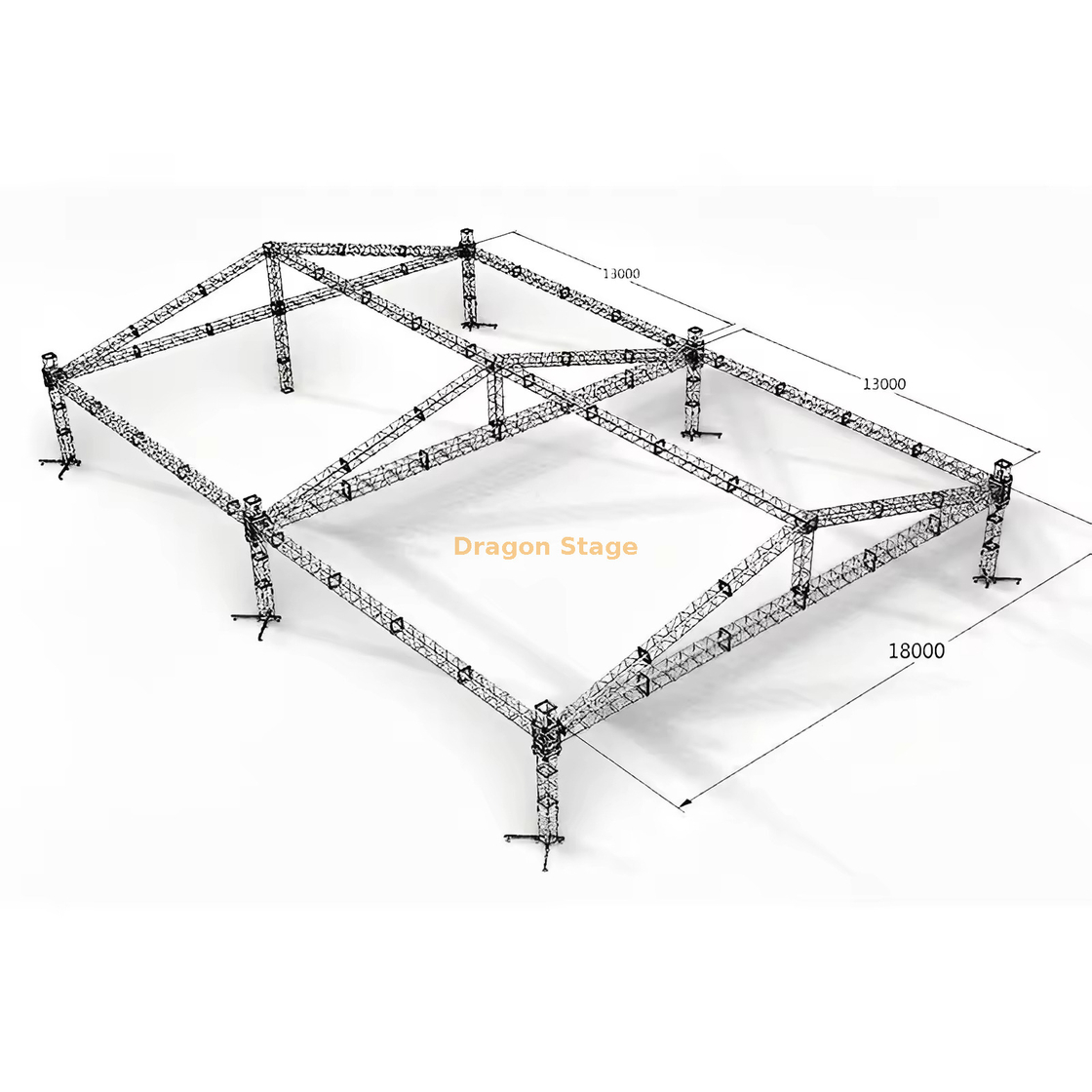

En comparación con la armadura de caja, la armadura de escalera tiene un peso propio más bajo, lo que la hace ventajosa cuando minimizar la carga del techo es una prioridad. Su estructura más liviana también mejora la eficiencia de manejo durante la instalación y el transporte. La armadura de caja, por el contrario, proporciona una mayor rigidez estructural y es más adecuada para luces más largas o aplicaciones que requieren una mayor capacidad de carga. La selección entre los dos debería basarse en requisitos estructurales y no únicamente en la conveniencia.

Componentes de conexión y nodo

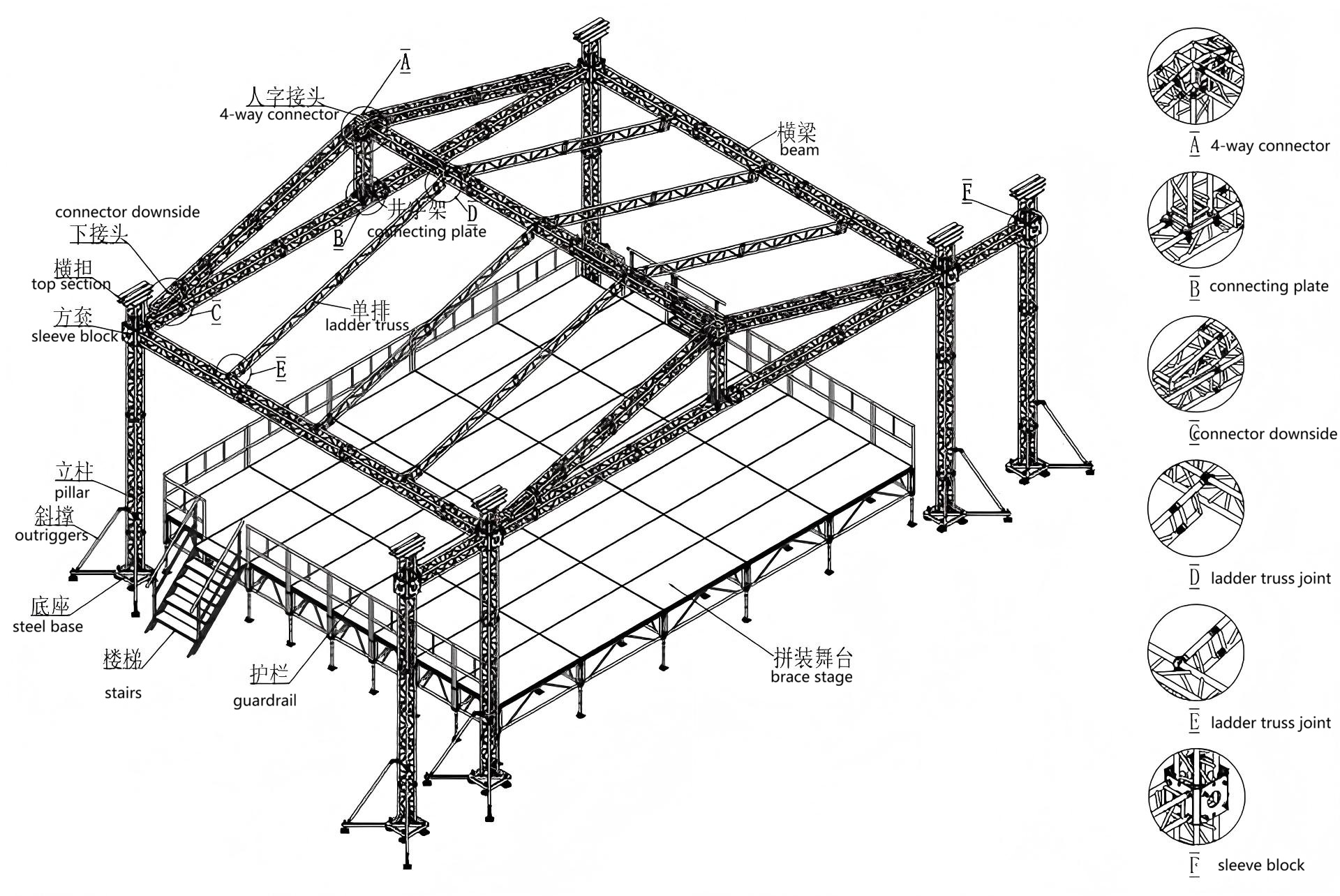

Conector de 4 vías

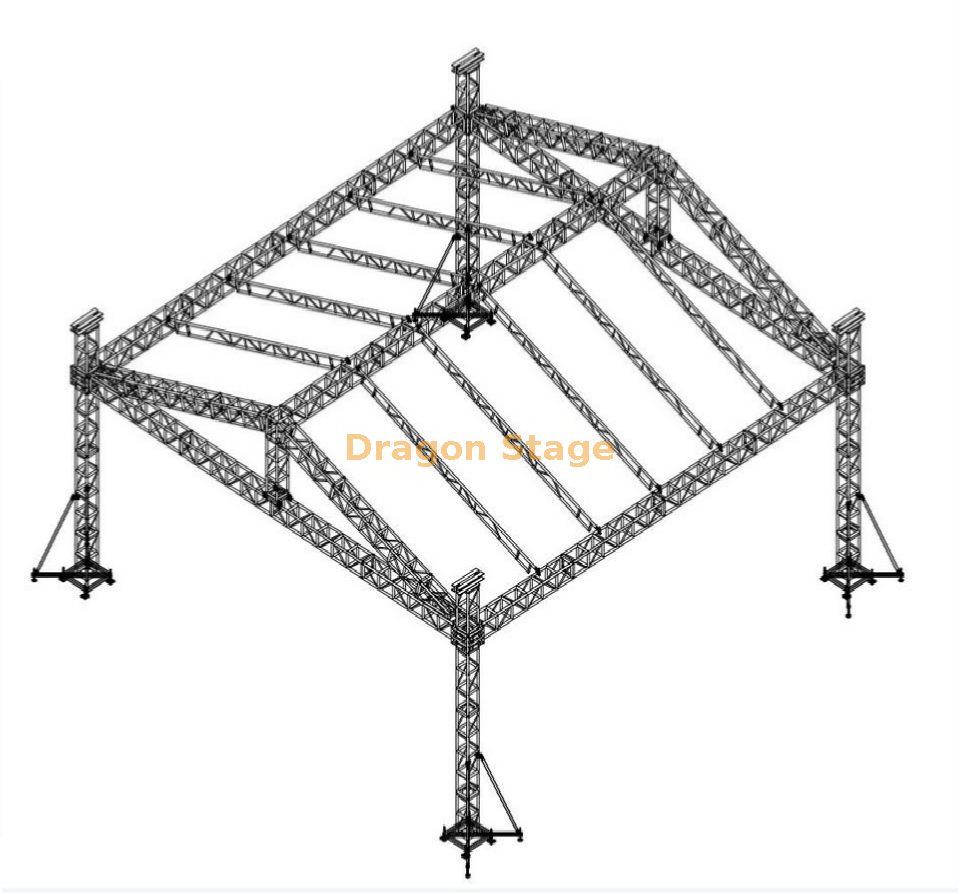

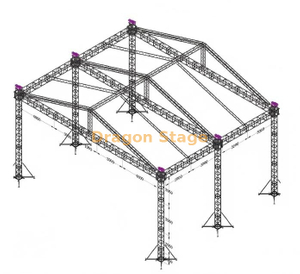

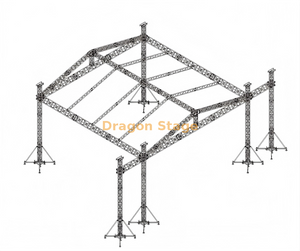

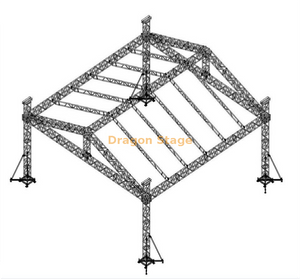

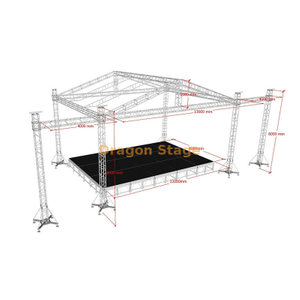

Se instalan conectores de 4 vías en posiciones clave en la parte superior de la estructura del techo para formar la geometría del techo a dos aguas. Estos conectores sirven como nodos de transferencia de carga multidireccional, redistribuyendo fuerzas desde el vértice del techo hacia los bordes del techo y las vigas frontales.

Como componentes soldados de ángulo fijo, los conectores de 4 vías están diseñados para funcionar dentro de límites geométricos predefinidos. No deben usarse para ajustes de ángulo forzados o empalmes de súper ángulo, ya que esto puede introducir tensiones no deseadas y comprometer la integridad estructural.

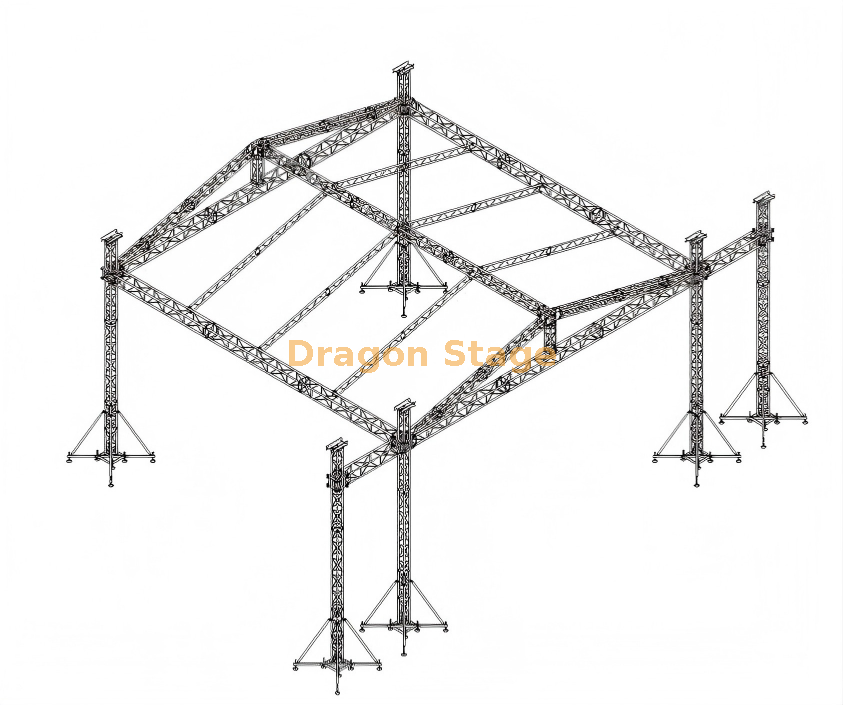

La colocación simétrica de conectores en la parte delantera y trasera de la estructura ayuda a mantener el equilibrio y mejora la estabilidad general del techo bajo fuerzas externas como el viento o cargas suspendidas.

Placa de conexión（Placa de conexión）

Las placas de conexión se utilizan para unir pilares de armadura de techo con elementos de vigas horizontales. Su función principal es la redistribución de fuerzas, permitiendo que las cargas de la estructura del techo se transfieran suavemente al marco de la armadura principal.

Al estabilizar la conexión entre las vigas del techo y los pilares de soporte, las placas de conexión desempeñan un papel fundamental en el mantenimiento de la continuidad estructural en lugar de simplemente actuar como conectores pasivos.

Desventaja del conector

Los componentes inferiores del conector se colocan en el extremo inferior de las vigas del techo a dos aguas, formando la transición entre los elementos del techo y las vigas horizontales. Guían las cargas desde la estructura del techo hacia el sistema de vigas y garantizan una alineación adecuada entre las diferentes secciones de la armadura.

Estos conectores están diseñados con una orientación uniforme, siempre que la superficie inferior esté correctamente asentada en la viga para garantizar una transferencia de carga efectiva.

Componentes auxiliares y estabilizadores

Bloque de manga

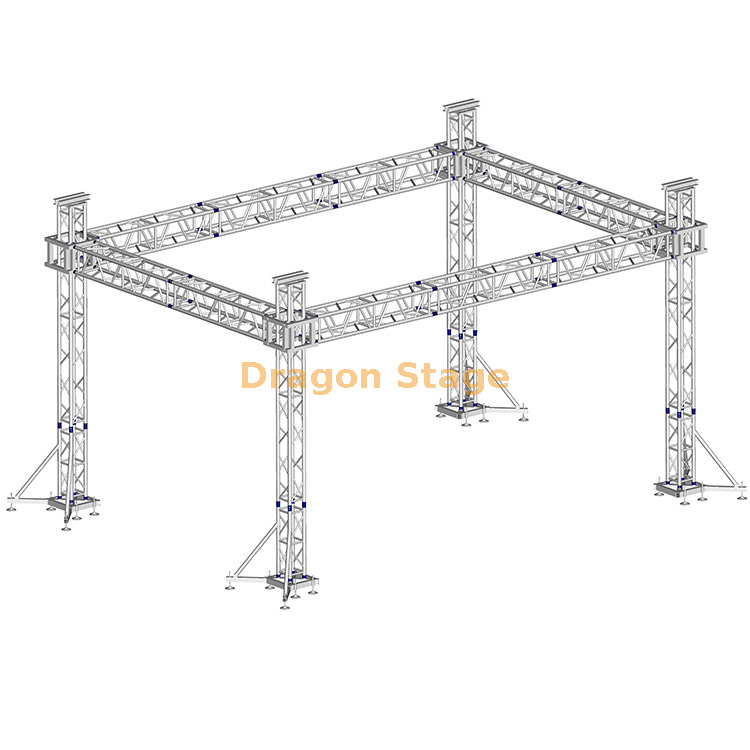

Los bloques manguito son uniones de conexión vertical entre pilares y vigas, comúnmente utilizados en sistemas que requieren regulación de altura mediante polipastos manuales o motores de cadena. Además de permitir el movimiento vertical, los bloques de camisa desempeñan un papel fundamental en el mantenimiento de la alineación durante las operaciones de elevación.

Riesgos de instalación:

1. Bloqueo inadecuado
   No asegurar completamente los mecanismos de bloqueo puede interrumpir la transferencia de carga desde la estructura del techo a los pilares, creando inestabilidad durante el levantamiento o la operación.

2. Mezclar tipos de bloques de manguito incompatibles.
   El uso de diferentes diseños de bloques de manguito dentro del mismo sistema puede generar rutas de carga desiguales y una confiabilidad reducida. La compatibilidad y la inspección periódica son esenciales para mantener la integridad del sistema.

Estabilizadores

Los estabilizadores son componentes estabilizadores en lugar de elementos primarios de carga. Su propósito es mejorar la estabilidad lateral y reducir el riesgo de vuelco causado por el viento, carga desigual o movimiento dinámico. La colocación adecuada y la instalación segura son esenciales para garantizar una estabilización efectiva.

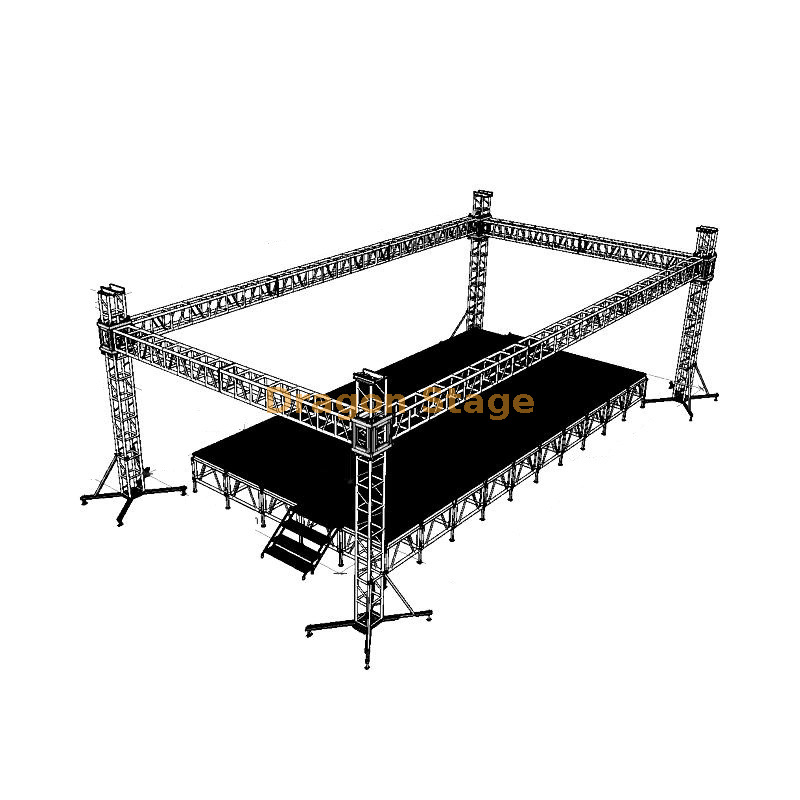

Componentes de escenario y acceso

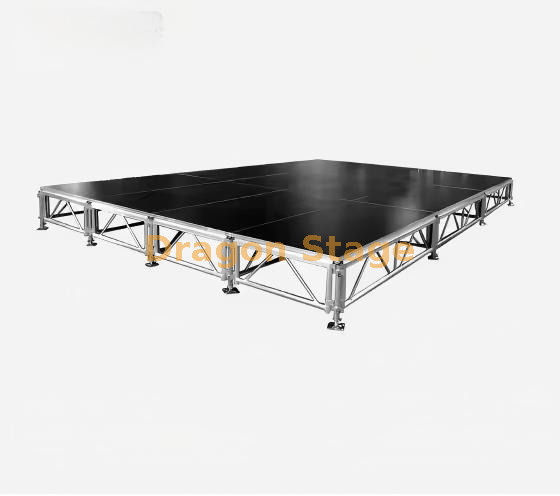

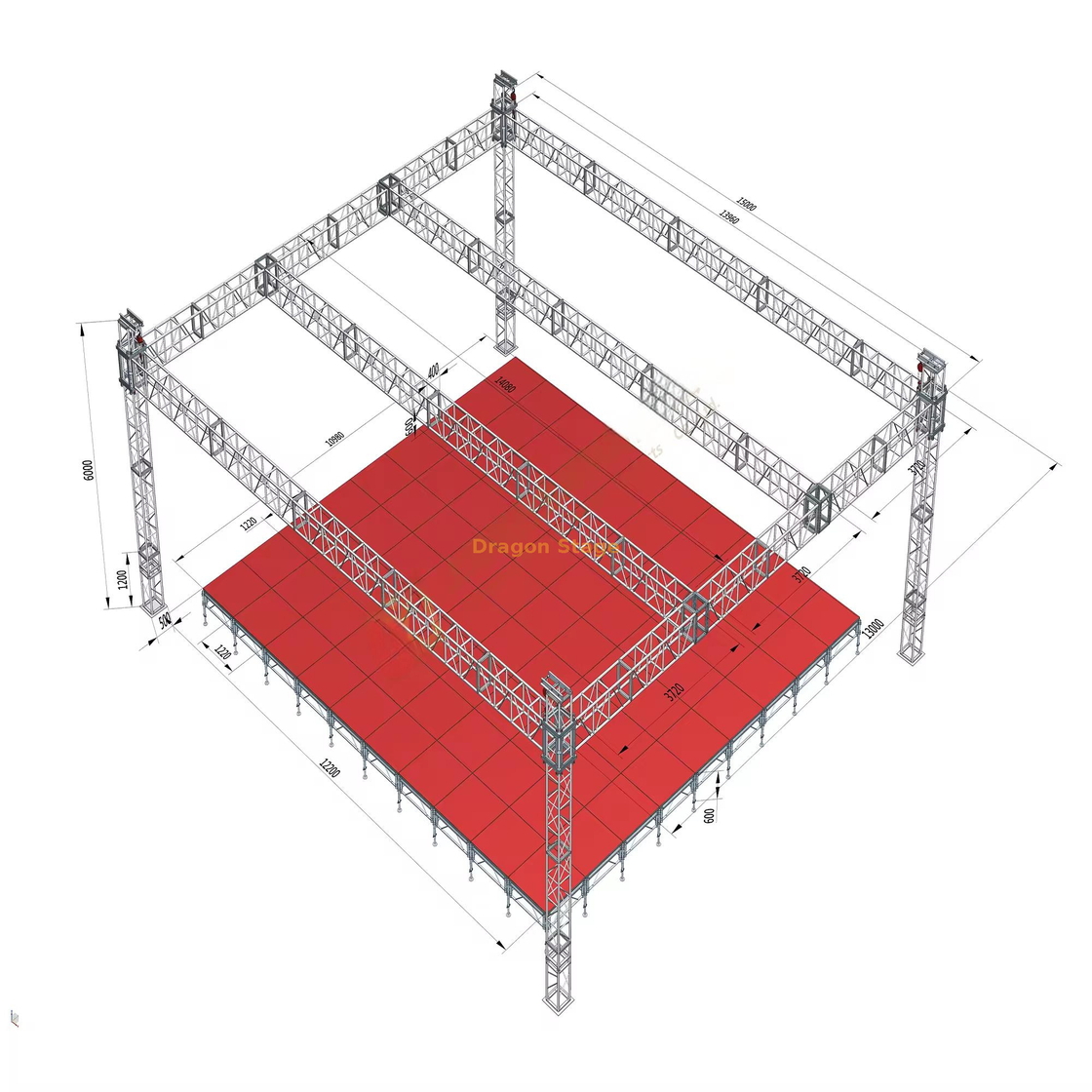

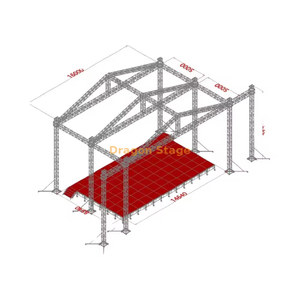

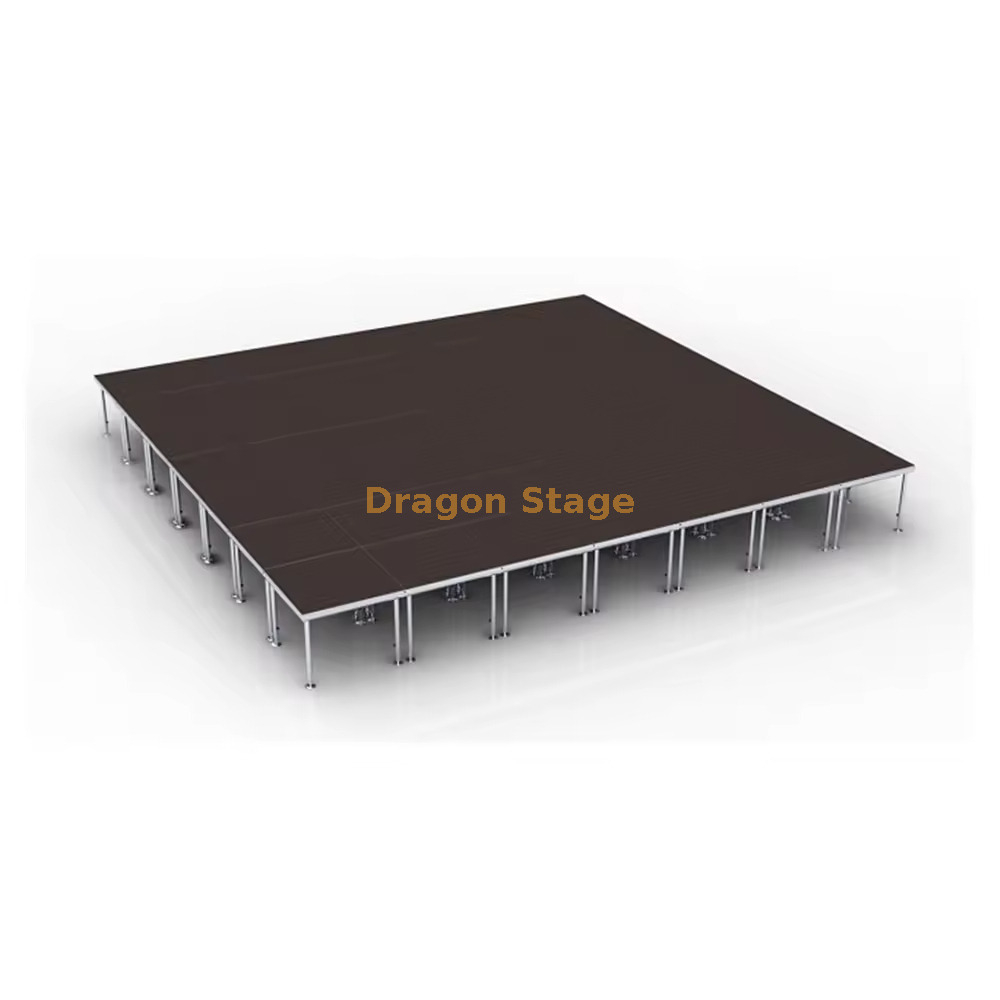

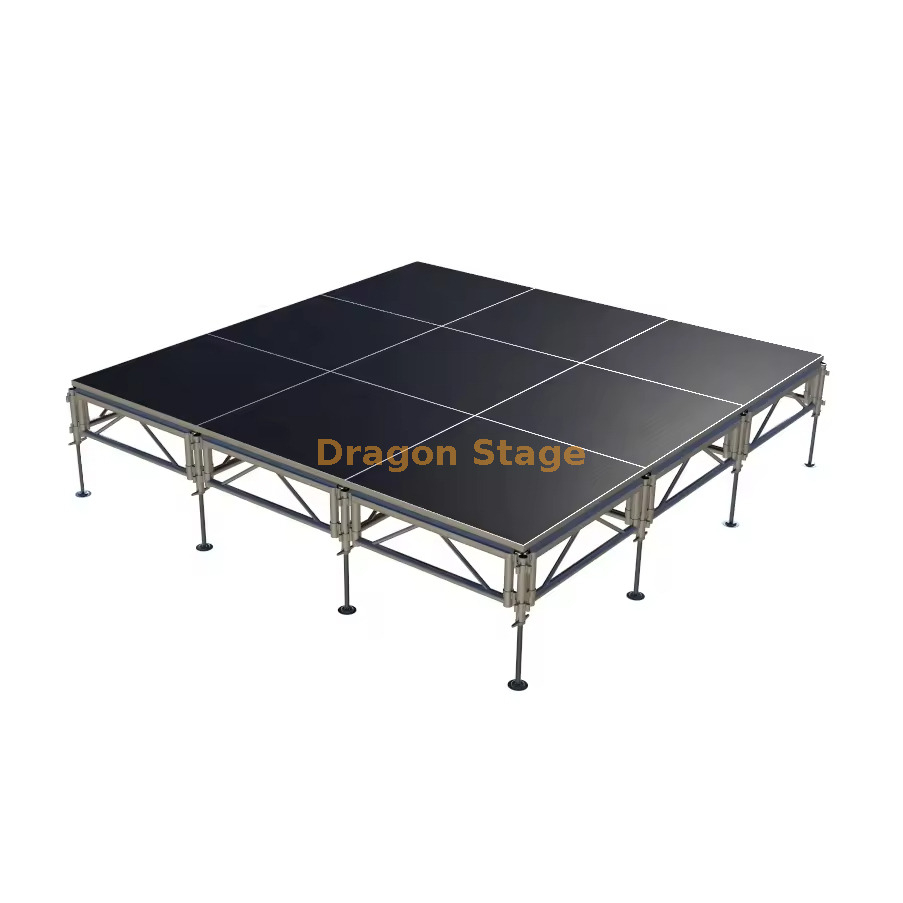

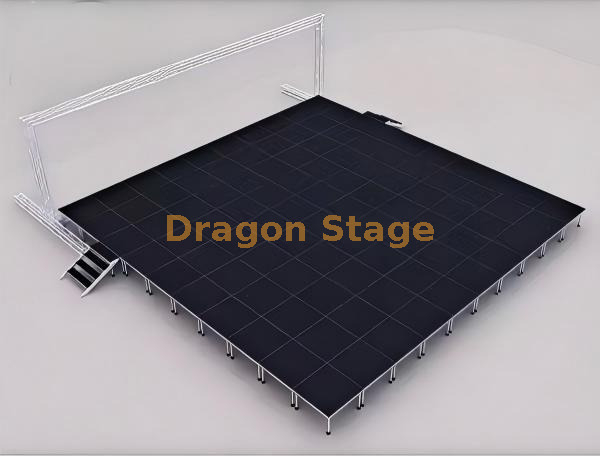

Los sistemas de plataformas de refuerzo se utilizan ampliamente debido a su estabilidad estructural y capacidad de manejo de carga. Su diseño modular permite una configuración flexible manteniendo al mismo tiempo un alto nivel de seguridad durante el uso.

Las barandillas y pasamanos de escaleras son componentes de seguridad esenciales, diseñados para proteger a los artistas y al equipo durante la operación. Estos elementos deben considerarse parte del sistema general y no accesorios opcionales.

Las escaleras suelen ser de altura ajustable para adaptarse a las diferentes elevaciones del escenario y deben proporcionar un acceso seguro y antideslizante en diferentes condiciones operativas.

Los componentes del escenario deben considerarse parte del sistema estructural, no accesorios independientes.

Interacción de componentes e integridad del sistema

Un error común es creer que el uso de componentes probados individualmente da como resultado automáticamente una estructura segura. En realidad, la seguridad del sistema depende de cómo interactúan los componentes y cómo se transfieren las fuerzas a lo largo de la estructura.

Los escenarios de riesgo típicos incluyen:

1. Viga fuerte combinada con unión o conector débil.
   La disparidad en la capacidad de los componentes puede llevar a la concentración de tensiones en los puntos de conexión, aumentando la probabilidad de falla de la unión.

2. Pilar resistente combinado con un soporte de base insuficiente
   Incluso un elemento vertical robusto puede volverse inestable si su base carece de la resistencia o el área de contacto adecuados.

Para conocer los principios de cálculo de carga y las metodologías de verificación del sistema, consulte nuestra documentación de Análisis de carga..
