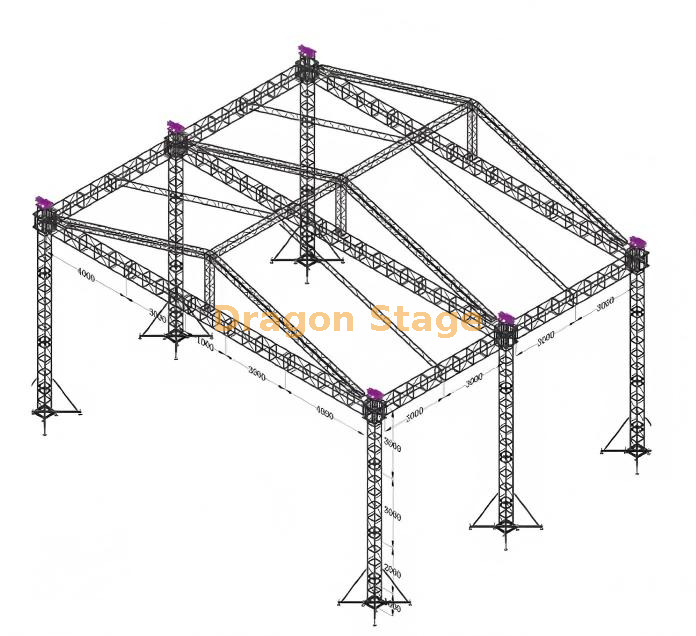

Nuestro sistema de armadura de techo para escenario de aluminio de gran envergadura y calidad profesional es la solución estructural ideal para grandes conciertos al aire libre, festivales, ferias comerciales y producciones en gira. Este sistema de soporte terrestre proporciona un entorno amplio y estructuralmente seguro (15 metros de ancho x 12 metros de profundidad) con un imponente espacio libre vertical de 8 metros, lo que garantiza la máxima visibilidad y una amplia altura de montaje para diseños de producción complejos.
Características y beneficios clave:
Construcción robusta: toda la estructura está construida con una aleación de aluminio liviana de alta calidad (por ejemplo, 6061-T6 o 6082-T6), lo que garantiza una resistencia excepcional y una relación resistencia-peso superior.
Dimensiones óptimas: Las generosas dimensiones de 15 m (largo) x 12 m (profundidad) x 8 m (alto) proporcionan una enorme área cubierta capaz de soportar grandes cantidades de equipos de iluminación, audio y video.
Diseño modular: este sistema presenta un diseño de armazón de caja cuadrada totalmente modular con un tipo de conexión de perno para mejorar la resistencia al corte y el acoplamiento rígido. Los componentes están diseñados para un montaje y desmontaje rápido y eficiente, simplificando la logística y el tiempo de instalación.
Seguridad y certificación: elaborado por soldadores certificados, el sistema cuenta con certificación TUV y cumple con rigurosos estándares de seguridad globales para brindar tranquilidad en entornos de eventos de alto riesgo.
Resistencia a la intemperie: Diseñada para soportar condiciones exteriores impredecibles, la estructura de aluminio es resistente al óxido y la corrosión, y el diseño del techo facilita el drenaje adecuado del agua (el dosel se vende por separado).
Peso del embalaje: 3100 kg.
Volumen de embalaje: 35cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 15.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 15 por ciento |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 8pcs |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Pilar de 8.00 m | 6 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |

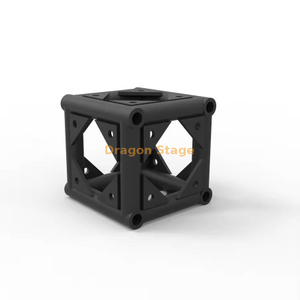

| haz cubo | 6 caras | CS500 × 600 | 0pcs |
| Torre de marco | Bloque de manga de espiga M | 6 piezas |
| Base de acero m | 6 piezas |
| Top Sección M | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 1.50 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Viga superior de 12.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga oblicua de 7.70 m | 6 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.70 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| Camantón de escalera de 7.70 m | 8 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 2.70 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 1 por ciento |
| 1 | Conectar placa con abrazadera | CS289 × 289 | 3 piezas |
| Aferración | 16 piezas |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 293.46 | 1 por ciento |
