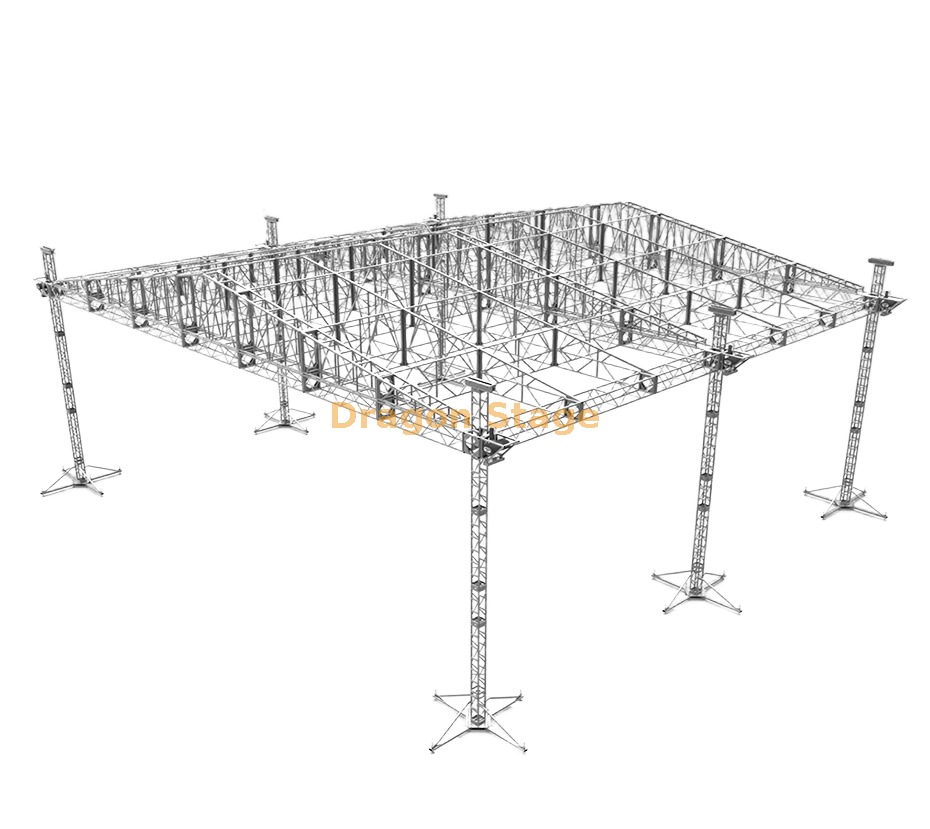

Este sistema de armazón de escenario de aluminio de alta resistencia es una solución robusta y versátil para eventos a gran escala, y ofrece una integridad estructural confiable para conciertos, festivales, ferias comerciales y producciones importantes. Cuenta con un conjunto de techo a dos aguas con una estructura de soporte al suelo de 6 pilares y está construido con una aleación de aluminio 6061-T6 de alta resistencia y resistente a la corrosión.
Especificaciones clave:
Dimensiones Totales: 21m (Largo) x 18m (Profundidad) x 10m (Alto)
Material: aleación de aluminio 6061-T6
Diseño: techo a dos aguas, apoyo al suelo de 6 pilares
Certificación: certificado TUV
Su diseño modular permite una configuración flexible y está diseñado para manejar cargas estáticas y dinámicas sustanciales para la seguridad del equipo y de los artistas.
peso del embalaje: 5270 kg
Volumen de embalaje: 75 cbm.
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| 21,00 m Manga(frontal) | 3 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 21 piezas |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| Viga de 18.00 m (lado) | 3 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 18 piezas |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| Pilar de 9.00 m | 6 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 18 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| haz cubo | Cubo de espiga 520x760 | 0pcs |
| Torre de marco | Bloque de manga de espiga l | 6 piezas |
| Base de acero l | 6 piezas |
| Sección superior L | 6 piezas |
1. Dragon Stage Brand, Carga: 1000 kg,
2. Longitud de la cadena: 25m,
3. Velocidad de elevación: 4m/min,
4. 380V-3frase-50Hz
5. Doble freno
6. Cadena de carga G100, reunión de 8: 1/10: 1 factor de seguridad.
7. Con 0.5m 4pin-16A Europe Plug
8. Implaz del agua: IP54 | 6 piezas |
| 1 Control 8pcs, con estuche de identificación | 1 por ciento |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
Conjunto completo de sistema de techado como estructura de tienda.
