Sistema de vigas de techo curvo de 20 m de ancho para escenarios de eventos grandes

Este sistema de armadura de techo curvo personalizado de 20 m de ancho × 14 m de profundidad × 10 m de alto combina una gran estructura de techo principal con seis torres de armadura de soporte y dos alas laterales independientes para sistemas de arreglo lineal.

La estructura principal utiliza múltiples vigas de techo curvas que se extienden a lo largo de la profundidad del escenario, conectadas por secciones de vigas longitudinales para formar la estructura completa del techo. En comparación con un techo simple de cuatro torres, la disposición de seis pilares proporciona posiciones estructurales adicionales a lo largo de los 14 m de profundidad del escenario y forma un marco modular más grande para la configuración general del techo del escenario.

Las dos alas laterales se extienden más allá de la estructura principal del techo y están diseñadas para la integración del sistema line array. Cada ala tiene aproximadamente 2 m de ancho e incorpora un dispositivo de elevación manual según lo especificado para esta configuración.

Para otras configuraciones de techos para eventos estándar y personalizadas, consulte nuestros sistemas Roof Truss .

Configuración del sistema principal

Estructura de techo principal curvada

La parte más distintiva de este sistema es su configuración de techo curvo de múltiples bahías.

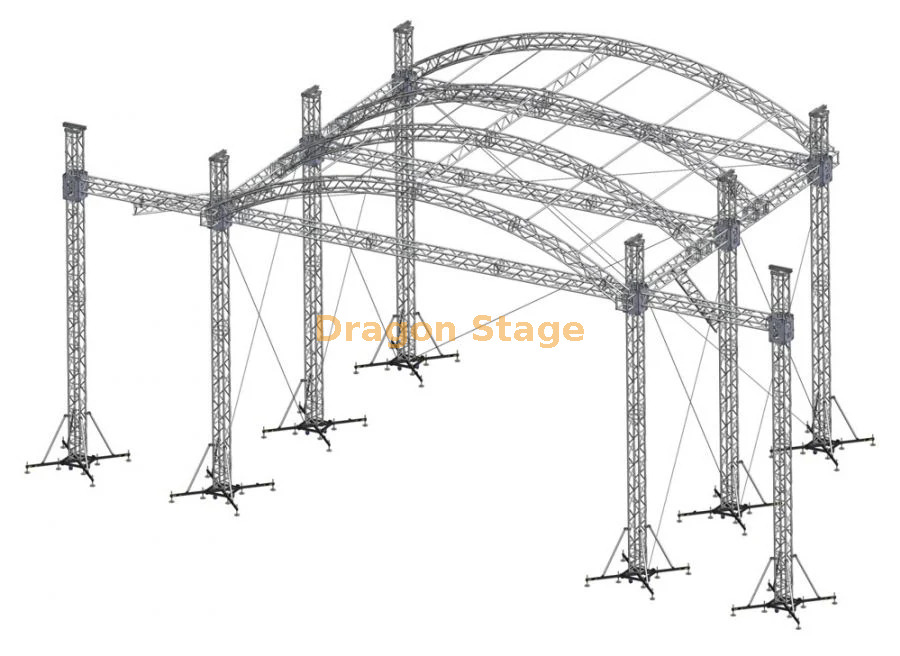

En lugar de utilizar únicamente vigas de techo horizontales rectas, las secciones de armadura curvadas crean el perfil de techo arqueado que se muestra en el dibujo de la estructura. Múltiples vigas transversales curvas están conectadas a lo largo de la profundidad del escenario para formar la estructura principal del techo.

Este tipo de configuración se puede seleccionar cuando un proyecto requiere tanto una gran área de escenario cubierta como el perfil visual de un techo arqueado para eventos.

Los clientes que busquen específicamente esta forma estructural también pueden revisar nuestra gama típica de sistemas de armadura de techo curvo .

Configuración de soporte principal de seis torres

El techo principal está sostenido por seis torres de celosía verticales ubicadas a ambos lados de la estructura del escenario.

Esto se diferencia de un sistema de techo de cuatro columnas más simple. Para una estructura que se extiende aproximadamente 14 m de profundidad, las posiciones adicionales de la torre se convierten en parte del diseño general del techo y la disposición de conexión.

DragonTruss fabrica secciones de torre y componentes relacionados para diferentes configuraciones de armazones temporales. Se pueden encontrar más configuraciones de torres y pilares en Truss Towers & Pillars..

La configuración exacta de la torre, el método de estabilización y la interfaz de tierra para una instalación real deben determinarse de acuerdo con los requisitos finales del proyecto y las condiciones del sitio.

Dos alas laterales para sistemas Line Array

Además del techo curvo principal, esta configuración incorpora dos alas laterales , una a cada lado del escenario.

Cada ala tiene aproximadamente 2 m de ancho y está destinada a proporcionar una posición separada para un sistema line array.

La configuración especificada para este producto utiliza polipastos manuales..

Separar estas posiciones de la estructura central del techo también le da al proyecto un diseño funcional más claro:

• Techo principal para el área central del escenario.

• Ala izquierda para equipos line array

• Ala derecha para equipos line array

• Posiciones de elevación independientes para instalación de equipos.

El peso real del equipo y la capacidad de elevación requerida deben confirmarse antes de la fabricación e instalación. Las dimensiones del producto por sí solas no deben considerarse como confirmación de las cargas suspendidas permitidas.

Construcción modular de armazón de aluminio

El sistema completo se ensambla a partir de múltiples componentes de armazón de aluminio en lugar de fabricarse como una estructura permanente.

Este enfoque modular hace posible fabricar, transportar, ensamblar, desmontar y reutilizar el sistema como una estructura temporal para eventos.

Los grupos de componentes típicos incluyen:

• Secciones de celosía de aluminio rectas

• Secciones de armadura de techo curvas

• Secciones de torre verticales

• Componentes de conexión al tejado

• Componentes de conexión a la torre

• Secciones de armadura de ala lateral

• Posiciones de instalación relacionadas con el polipasto

• Componentes de base y estabilización.

Para conocer la familia de productos más amplia, consulte nuestra gama de armazones de aluminio .

Para producciones en gira donde el montaje, desmontaje, transporte y reutilización modular repetidos son importantes, nuestros sistemas de armadura de escenario temporal para producciones en gira explican la lógica más amplia del sistema.

Más que un producto de armadura de techo estándar

Una estructura de este tamaño no debe tratarse simplemente como un conjunto de cerchas rectas de longitud estándar.

La configuración de 20m × 14m × 10m implica varios sistemas que tienen que trabajar juntos:

geometría de techo curvo → conexiones de techo longitudinales → seis posiciones de torre → alas laterales → posiciones de matriz en línea → disposición de elevación → base y sistema de estabilización.

Esta es la razón por la que DragonTruss trata las grandes estructuras de techo como configuraciones completas de armazones en lugar de simplemente suministrar piezas individuales.

Si su proyecto tiene un ancho, profundidad, curvatura del techo, disposición de la torre o configuración de ala lateral diferente, consulte nuestras opciones de fabricación de Truss personalizados .

Aplicaciones típicas

Este tipo de sistema de armadura de techo curvo de gran tamaño está destinado principalmente a estructuras temporales para eventos como:

• Escenarios de conciertos

• Festivales de música

• Actuaciones en vivo

• Producciones en gira

• Eventos públicos

• Grandes escenarios para eventos al aire libre

Para ver ejemplos de cómo se unen el truss, el escenario, la iluminación, el sonido y otra infraestructura temporal en entornos de producción en vivo, consulte nuestra página de aplicación para eventos de concierto .

Información de fabricación personalizada

Las dimensiones que se muestran aquí representan esta configuración de producto particular:

20 m de ancho × 14 m de profundidad × 10 m de altura

DragonTruss puede fabricar sistemas de vigas de techo curvos relacionados de acuerdo con los diferentes requisitos del proyecto.

Antes de preparar una configuración personalizada, la información útil normalmente incluye:

• Ancho requerido del escenario o del techo

• Profundidad requerida

• Altura total requerida

• Forma del techo

• Número y posición de las torres.

• Requisitos de arreglo lineal

• Información sobre iluminación y otros equipos suspendidos.

• Requisitos para cubrir el techo

• Entorno de instalación

• Dibujos disponibles o imágenes de referencia.

Proporcionar esta información permite discutir los componentes del truss y la configuración general en torno al proyecto real en lugar de simplemente ampliar o reducir una estructura existente.

Nota importante de ingeniería

Las dimensiones y la configuración descritas en esta página son información del producto y de fabricación , no una aprobación de ingeniería estructural para otro proyecto.

Para un sistema de armadura de techo para exteriores, la idoneidad estructural real depende de factores específicos del proyecto, incluida la configuración final, el equipo suspendido, la cubierta del techo, el método de instalación, las condiciones ambientales, las condiciones del suelo y la disposición de estabilización o anclaje.

Por lo tanto, la capacidad de carga, la resistencia al viento, el lastre, el anclaje y otros parámetros críticos para la seguridad deben determinarse a partir de los requisitos reales del proyecto en lugar de inferirse de la imagen o las dimensiones del producto.

Preguntas frecuentes

¿Se pueden personalizar los 20 m de ancho y 14 m de profundidad?

Sí. Los sistemas de vigas de techo curvo se pueden fabricar en diferentes dimensiones y configuraciones. El tamaño del techo, la altura, la disposición de la torre y la aplicación requeridos deben confirmarse antes de la producción.

¿Por qué este sistema utiliza seis torres principales?

Esta configuración particular de 20 mx 14 m utiliza seis posiciones de torre principal como parte de su diseño estructural general. Esto debe entenderse como una característica de esta configuración, no como una regla universal de que cada techo de tamaño similar requiere seis torres.

¿Para qué se utilizan las dos alas laterales?

Las dos alas laterales de aproximadamente 2 m de ancho en esta configuración están diseñadas para sistemas line array y utilizan polipastos manuales según lo especificado para el proyecto.

¿Se pueden integrar también equipos de iluminación en la armadura del tejado?

Se pueden considerar la iluminación y otros equipos para eventos al desarrollar la configuración del truss, pero la información del equipo y las cargas suspendidas deben proporcionarse para una evaluación específica del proyecto.

¿El sistema incluye una cubierta de techo?

La cubierta de techo no está confirmada en la información proporcionada para este producto , por lo que no se debe suponer que esté incluida. Los requisitos de cobertura del techo se pueden especificar por separado al desarrollar un sistema personalizado.
