Comprensión del diseño de ingeniería detrás de los sistemas de techos curvos de aluminio, los perfiles Keder y el tensado de telas
Cuando el público ve un gran concierto al aire libre, el techo curvo sobre el escenario a menudo se considera parte del diseño visual.
La elegante forma de arco crea una apariencia moderna y hace que el escenario parezca más dinámico.
Sin embargo, el techo curvo no es sólo una opción estética.
Detrás de esta forma se esconde un completo sistema de ingeniería que implica:
Estructuras de soporte de acero.
Marcos de techo curvos de aluminio.
Sistemas de elevación hidráulica.
Perfiles de extrusión Tent Keder.
Membranas de techo de PVC.
Principios de tensado de tejidos.
La cubierta curva debe conseguir múltiples objetivos al mismo tiempo:
Proporcionar protección contra la intemperie.
Soporte a equipos de producción suspendidos.
Reducir el peso estructural.
Mantenga la tensión de la tela.
Mejorar el drenaje.
Permitir una rápida instalación y desmontaje.

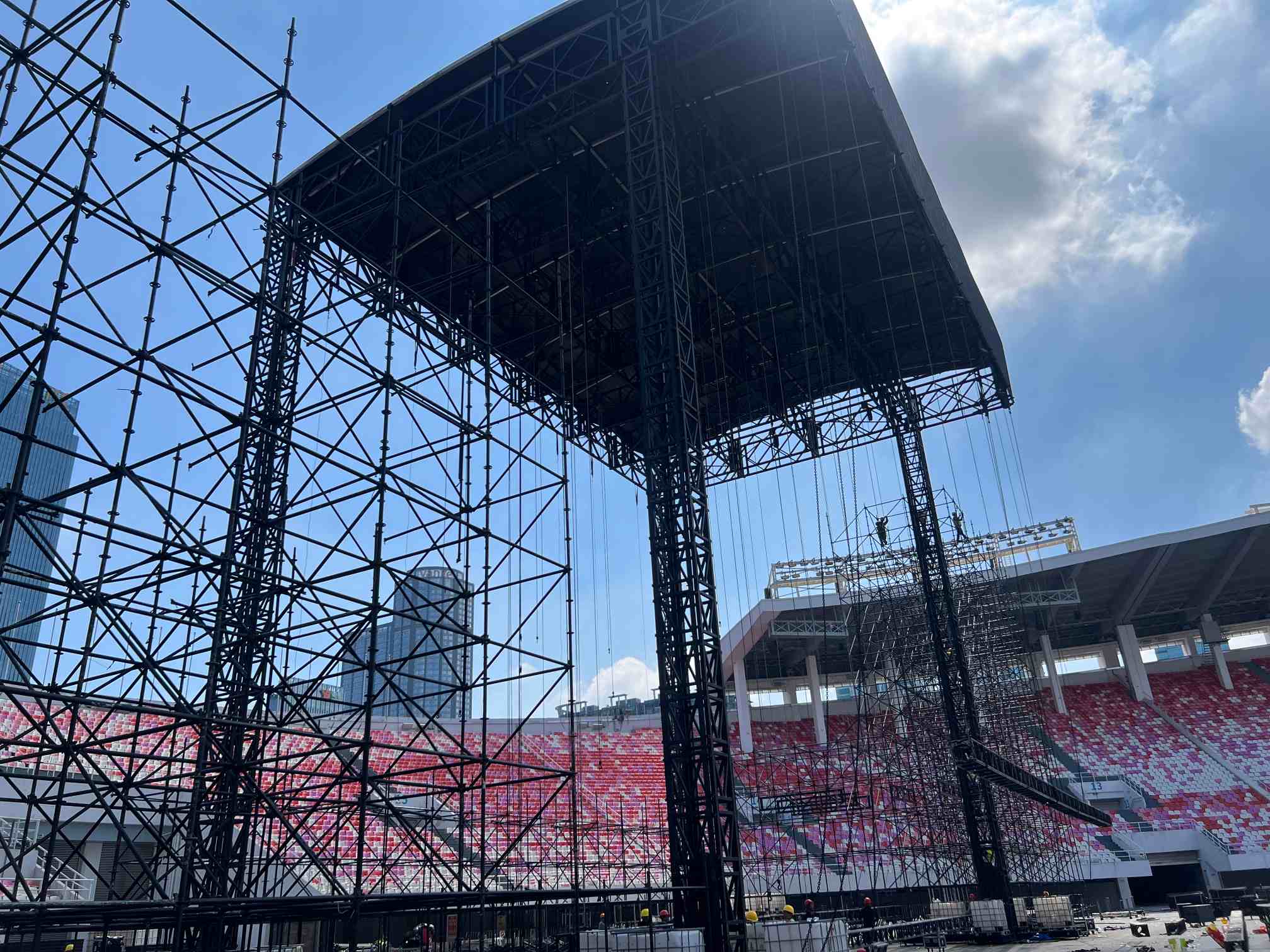

Durante la construcción del Festival de Música Guangzhou Pearl Beer Festival 2026, observamos un gran escenario de techo hidráulico que utiliza un marco de techo de aluminio curvo sostenido por estructuras de acero.
El sistema demostró un principio importante de ingeniería de eventos temporales:
Un techo concertado no es una estructura única. Es un sistema en capas que combina acero, aluminio y tela para lograr resistencia, construcción liviana y una instalación eficiente.
La relación entre este sistema de techo y la estructura completa del escenario se puede entender a través de ¿Cómo se construye un escenario principal de concierto grande?, donde se explica en detalle la secuencia de construcción del escenario del techo hidráulico.
Observación de ingeniería

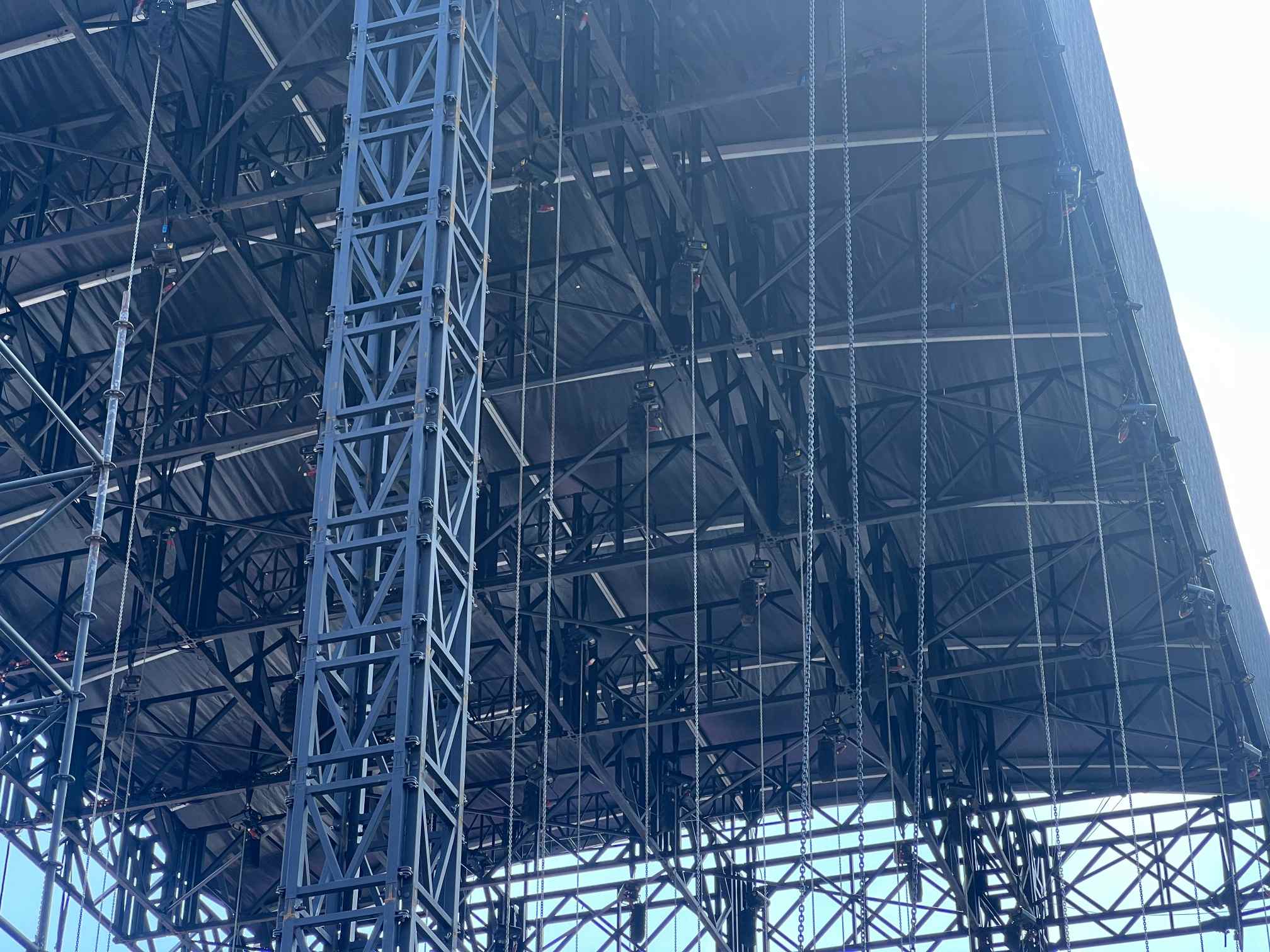

Durante este proyecto, el sistema de cubierta curva constaba de varias capas estructurales:
Viga de techo hidráulica ↓ Soporte de pilar de horquilla de acero ↓ Marco de techo curvo de aluminio atornillado ↓ Perfil de extrusión Keder de tienda ↓ Membrana de tela de techo de PVC
Cada capa tenía un propósito diferente.
La estructura de acero proporcionó resistencia y transferencia de carga.
El marco del techo de aluminio redujo el peso.
La extrusión Keder aseguró y tensó la tela.
La membrana de PVC proporcionó protección contra la intemperie.
Juntos, estos componentes crearon un sistema de techo temporal liviano pero estable.
¿Por qué se utilizan estructuras de techo curvas en lugar de techos planos?
Un techo curvo ofrece varias ventajas de ingeniería en comparación con una estructura completamente plana.
Eficiencia estructural mejorada
Las estructuras curvas distribuyen naturalmente las fuerzas a través de la forma del arco.
En lugar de depender únicamente de la resistencia a la flexión, la geometría curva permite que las cargas se transfieran de manera más eficiente a través del marco.
Esto ayuda a reducir el peso estructural innecesario manteniendo al mismo tiempo una rigidez suficiente.
Para las estructuras temporales, la reducción de peso es sumamente importante porque cada kilogramo afecta:
Costo de transporte.
Tiempo de instalación.
Requisitos de elevación.
Capacidad del sistema hidráulico.
Ésta es una de las razones por las que la aleación de aluminio se utiliza ampliamente en los sistemas modernos de techos para eventos.
Un techo plano tiende a acumular agua si el drenaje no se diseña cuidadosamente.
Un techo curvo guía naturalmente el agua de lluvia hacia los puntos más bajos.
Para conciertos al aire libre, especialmente durante la temporada de lluvias, esto reduce el riesgo de:
Acumulación de agua.
Carga excesiva de la membrana.
Problemas repentinos de drenaje.
Por lo tanto, la geometría curva mejora el rendimiento tanto estructural como climático.
Mejor control de la tensión de la tela
Una de las razones más importantes para utilizar un techo curvo es la relación entre la forma del marco y la tela del techo.
Una estructura curva adecuadamente diseñada permite que la membrana permanezca continuamente tensada.
Esto previene:
Flacidez de la tela.
Bolsas de agua.
Movimiento excesivo causado por el viento.
La forma del tejado y las dimensiones de la tela deben diseñarse juntas.
¿Por qué el marco del techo de aluminio está conectado mediante pernos?
Durante este proyecto, el marco curvo del techo de aluminio se ensambló mediante conexiones atornilladas en lugar de fabricarse como una estructura soldada.
Este enfoque es común para estructuras de eventos temporales porque proporciona varias ventajas.
Eficiencia del transporte
Una gran cubierta para conciertos debe transportarse entre diferentes lugares.
Un techo curvo completamente ensamblado sería:
Demasiado grande.
Difícil de transportar.
Ineficiente para el almacenamiento.
Las secciones modulares atornilladas permiten separar el techo en componentes manejables.
Instalación más rápida
Los perfiles modulares de aluminio se pueden montar rápidamente in situ.
Esto es especialmente importante para producciones en gira donde el tiempo de construcción es limitado.
Mantenimiento más fácil
Si un componente está dañado, se pueden reemplazar secciones individuales sin reconstruir todo el sistema de techo.
Esto mejora la capacidad de servicio a largo plazo.
¿Por qué el marco del techo de aluminio se asienta sobre soportes de pilares de horquilla de acero?
Otro detalle importante observado fue la conexión entre el techo de aluminio y la estructura hidráulica del techo.
La ruta de carga fue:
Marco de techo curvo de aluminio ↓ Soporte de pilar de horquilla de acero ↓ Viga de techo hidráulica ↓ Columnas principales del techo
El motivo de combinar acero y aluminio es que cada material desempeña una función diferente.
Soporte de pilar de horquilla de acero
El acero proporciona:
Alta resistencia.
Fuerte capacidad de conexión.
Resistencia contra cargas concentradas.
El soporte de horquilla transfiere las cargas del techo a la estructura hidráulica principal.
Marco curvo de aluminio.
El aluminio proporciona:
Menor peso propio.
Instalación más sencilla.
Mejor eficiencia del transporte.
Resistencia a la corrosión.
Debido a que la estructura del techo debe levantarse mediante cilindros hidráulicos, reducir el peso muerto es extremadamente valioso.
Este es otro ejemplo de optimización de ingeniería:
El acero se utiliza donde la resistencia es crítica. El aluminio se utiliza cuando la reducción de peso es importante.
¿Qué es un perfil de extrusión Tent Keder?
Uno de los detalles más interesantes de este sistema de tejado es la conexión entre el marco de aluminio y la membrana textil.
El perfil de aluminio utilizado para la fijación de la tela se conoce comúnmente como:
Perfil de extrusión de tienda Keder
En las obras de construcción, los trabajadores a veces describen este perfil como una forma de "nariz de cerdo" debido a su apariencia transversal.
El perfil contiene un canal especial que recibe el borde reforzado del tejido.
La propia tela del tejado se fabrica con una cuerda o cordón circular reforzado a lo largo de su borde.
Esta cuenta se desliza hacia el canal Keder.
El proceso de instalación simplificado es:
Borde reforzado con tela ↓ Insertado en el perfil Keder ↓ Tela arrastrada a lo largo del techo curvo ↓ Tensión continua creada ↓ Superficie de techo lisa formada
Este sistema permite instalar y tensar la membrana de manera eficiente sin depender de cientos de puntos de fijación individuales.
¿Cómo mantiene firme el sistema Keder la tela del techo?
La ventaja clave del sistema Keder es la tensión controlada.
El borde reforzado de la tela encaja en la extrusión de aluminio.
Debido a que la extrusión tiene una abertura a lo largo del perfil, la tela se puede tirar desde un lado del techo curvo hacia el otro.
Mientras se tensa la tela:
Se eliminan las arrugas.
La membrana se vuelve lisa.
Se reduce el movimiento del viento.
Mejora el drenaje del agua.
Esta es la razón por la que los tejados temporales profesionales no se limitan a colocar tela sobre un marco.
El perfil de tela y aluminio está diseñado como un sistema integrado.
¿Por qué es importante calcular con precisión el ancho de la tela?
Un malentendido común es que la tela del techo simplemente se agranda un poco y se tensa durante la instalación.
En realidad, las dimensiones de la tela deben calcularse con precisión.
El techo curvo crea una longitud de arco específica.
La tela debe coincidir con esta geometría.
Si la tela es demasiado grande:
El exceso de material permanece suelto.
Aparecen arrugas.
Se puede acumular agua.
Si la tela es demasiado pequeña:
La instalación se vuelve difícil.
Una tensión excesiva puede dañar la membrana o el sistema de conexión.
El cálculo correcto del tejido permite que la membrana se estire uniformemente a lo largo de la estructura curva.
El resultado es:
Aspecto suave.
Tensión estable.
Mejor resistencia a la intemperie.
¿Por qué los techos curvos son mejores para la ingeniería de eventos temporales?
El sistema de techo curvo ofrece varios beneficios combinados.
Componente
Función de ingeniería
Marco de aluminio curvado.
Soporte estructural ligero
Soporte de horquilla de acero
Transferir cargas concentradas
Extrusión de Keder
Conexión de tela segura
Membrana de PVC
Protección contra el clima
Geometría curva
Mejora la rigidez y el drenaje.
Conexiones atornilladas
Instalación modular
El éxito del sistema proviene de la interacción entre cada componente.
Ningún material crea por sí solo el rendimiento final.
El techo está diseñado como un sistema de producción completo
Un techo concierto moderno debe soportar algo más que protección contra la intemperie.
También proporciona infraestructura para:
Sistemas de iluminación.
Suspensión del altavoz.
Puntos de aparejo.
Cables de seguridad.
Equipos de producción.
La altura del techo, la resistencia estructural y los detalles de conexión deben considerarse en conjunto.
Este principio también se explica en ¿Por qué el techo es más alto que la pantalla LED?, donde se analiza la relación entre las estructuras del techo y el equipo de producción.
Lecciones de ingeniería de este sistema de techo
Se pueden aprender varios principios importantes de este diseño.
1. Las formas curvas son funcionales, no decorativas
La forma de arco mejora la eficiencia estructural, el drenaje y la tensión del tejido.
2. La selección de materiales debe coincidir con los requisitos estructurales
El acero proporciona resistencia.
El aluminio proporciona un rendimiento liviano.
La tela proporciona protección contra la intemperie.
Cada material tiene un papel específico.
3. La ingeniería textil es tan importante como la ingeniería estructural
Una membrana para tejado sólo funciona correctamente cuando:
La geometría del marco es correcta.
El perfil de Keder es exacto.
Las dimensiones de la tela se calculan correctamente.
4. Las estructuras temporales requieren un pensamiento modular
Los marcos de aluminio atornillados, los componentes reemplazables y los métodos de instalación eficientes son esenciales para los sistemas de eventos itinerantes.
Conclusión
El techo curvo utilizado en los escenarios de conciertos modernos no es simplemente una característica de diseño visual.
Es un sistema cuidadosamente diseñado que combina:
Estructuras de soporte de acero.
Marcos curvos de aluminio.
Perfiles de extrusión Keder.
Membranas de techo de PVC.
Sistemas de elevación hidráulica.
Durante el proyecto del Festival de Música Guangzhou Pearl Beer Festival, el techo curvo de aluminio demostró cómo la ingeniería de eventos temporales equilibra la resistencia, el peso, la protección contra la intemperie y la eficiencia de la instalación.
El marco de aluminio redujo el peso estructural.
La horquilla de acero soporta cargas transferidas de forma segura.
El sistema Keder creó una tensión continua en la tela.
La geometría curva mejoró el drenaje y el rendimiento estructural.
Por lo tanto, un tejado concertado exitoso no se crea a partir de un solo componente, sino de la combinación precisa de estructura, material y tecnología de conexión.
Braguero telescópico de aluminio personalizado del brazo articulado de Rod para la cabeza móvil de la luz del par de la luz de la etapa con el gancho
Serie de accesorios de montaje de armazón telescópico y brazo articulado de iluminación de aluminio DragonStage para instalaciones de iluminación de escenario. Las configuraciones disponibles incluyen un brazo ajustable de 50 a 80 cm, una sección de brazo horizontal de 40 cm, un brazo de brazo fijo de 50 cm y opciones de gancho único. Diseñado para sistemas de soporte de iluminación y armazones compatibles donde se requiere posicionamiento de accesorios ajustable o ubicaciones de montaje adicionales.
Esquina de caja de espiga de armazón de aluminio, armazón de caja de conexiones múltiples
El DragonStage Cubo de esquina de caja de armazón de aluminio multidireccional es un componente de unión modular diseñado para conectar secciones de celosía de aluminio cuadradas compatibles en múltiples direcciones.
Disponible en nominal 200×200 mm, 300×300 mm, 400×400 mm y 520×520 mm Para tamaños de sistema de truss, el conector se puede suministrar en aleación de aluminio 6061-T6 o 6082-T6, con opciones de acabado en plata y negro.
La versión estándar de 300 mm se especifica como un cubo de 300 × 300 × 300 mm. Se encuentran disponibles disposiciones de conexión de seis direcciones e interfaces personalizadas según el modelo seleccionado.
Adecuado para marcos de truss de exhibición, sistemas de truss de iluminación, estructuras de exhibición y configuraciones personalizadas de truss para eventos.
La compatibilidad de la conexión debe confirmarse antes de realizar el pedido. Los sistemas de conexión de espiga y perno-tuerca no son automáticamente intercambiables.
Ancho: 11.42in / 290 mm Altura: 11,42 pulgadas/290 mm Tubo principal: 2 pulgadas/50 mm Grosor de la pared: .08in / 2 mm
12,00'largo x 12,00'profundidad x 3,00'alto Peso de envío: 6,00 libras (2,8 kg)
Caja de unión de armazón de aluminio de 6 vías y 290 mm DragonStage con tubos principales de 50 × 2 mm, diseñada como un componente de conexión multidireccional para sistemas de armazón cuadrado compatibles. La configuración de seis vías proporciona posiciones de conexión para extensiones rectas, esquinas, uniones en T, uniones transversales y diseños de armaduras tridimensionales. Se deben confirmar la compatibilidad del conector final y los requisitos de hardware para la serie de truss seleccionada.
Soporte superior de atril con armazón de aluminio F34 Cubierta de púlpito con armazón F34/parte superior de placa de diamante para atril.
Dimensiones: 19 1/2' Ancho 64cm 18 1/4' Largo 60cm
espesor 3mm Peso unitario: 10 libras. 4,5 kilos
El Placa superior de atril con armazón de aluminio DragonStage F34 es un accesorio de placa de diamante de aluminio de 3 mm de espesor diseñado para conjuntos de púlpito y atril de armazón cuadrado F34 de 290 mm compatibles.
Con un peso unitario aproximado de 4,5 kg (10 libras), esta tapa de metal ofrece una superficie práctica para documentos, notas y accesorios de presentación adecuados.
Ideal para púlpitos de iglesias, atriles de conferencias, podios de exposiciones y muebles de armazón de aluminio personalizados. Este producto es el solo placa superior, no un atril completo. Las dimensiones de la placa y la compatibilidad de montaje deben confirmarse antes de realizar el pedido.
Poste de brazo articulado de aluminio con abrazadera, longitud total ajustable de 50 a 80 cm, horizontal de 40 cm, peso de carga de 200 kg.
El Soporte de brazo de pluma ajustable de alta resistencia DragonStage cuenta con un conjunto de brazo articulado de aluminio con montaje de abrazadera, una longitud total ajustable indicada de 50 a 80 cm (19,7 a 31,5 pulgadas), y un referenciado Dimensión del brazo horizontal de 40 cm (15,75 pulgadas).
Diseñado para instalaciones de armazones de iluminación de escenario compatibles que requieren una posición de montaje de luminaria desplazada, este modelo está disponible en acabados plateado y negro.
La especificación original indica una cifra de carga de 200 kg. Antes de su uso se deben verificar la longitud de extensión aplicable, la orientación de montaje, las condiciones de la armadura de soporte y el límite de carga de trabajo.
Armazón de pluma de pintura plateada y negra de 50-80cm con tubo ajustable con gancho de aluminio
Armazón de brazo articulado de 40 cm de longitud, peso de carga de 200 kg
El Brazo articulado de aluminio ajustable DragonStage de 50 a 80 cm está diseñado para proporcionar una posición de montaje desplazada para iluminación de escenario y equipos AV compatibles en estructuras de truss.
Con una disposición de brazo articulado de aluminio ajustable y accesorios de montaje estilo abrazadera, está disponible en Plata y negro acabados.
Adecuado para equipos de iluminación de escenarios, sistemas de truss para eventos, teatros, exposiciones e instalaciones de iluminación temporales. Se debe confirmar la compatibilidad de la abrazadera, la carga en voladizo permitida y la geometría de ajuste exacta para la aplicación prevista.
La etapa inflable de puesta en escena apoya la altura 0.6-1m de Truss_Stage el 12.2x12.2m los 40x40ft
DragonStage Paquete de escenario modular de aluminio de 40 × 40 pies (12,2 × 12,2 m) con altura ajustable de 0,6 ma 1 m. El sistema incluye 50 plataformas de escenario con marco de aluminio y superficies de madera contrachapada antideslizante de 18 mm, tirantes diagonales, soportes ajustables, componentes de barandilla perimetral y dos escaleras de acceso de 4 escalones. Diseñado para conciertos, actuaciones públicas, eventos comunitarios y empresas de alquiler que requieren un gran escenario elevado con acceso integrado y configuración de barandilla.
Escenario Móvil de Aluminio para Eventos 12.2x12.2m 40x40ft con 2 escaleras y Alto 1m
DragonStage Escenario de concierto modular de aluminio de 40 × 40 pies (12,2 × 12,2 m) con una altura nominal de plataforma de 1 m, 50 plataformas de escenario con superficie de madera contrachapada, estructura con soportes diagonales, bases ajustables y dos escaleras de acceso de 4 escalones. Diseñado para conciertos, festivales, actuaciones públicas y aplicaciones de alquiler de eventos que requieren un escenario elevado grande.
DragonStage, sistema de celosía de techo para escenario de conciertos de 12 m de ancho × 12 m de profundidad × 10 m de alto, que presenta una estructura de celosía de aluminio de cuatro torres, un dosel de techo inclinado a dos aguas, una plataforma de escenario modular negra, barandillas perimetrales y escaleras de acceso. Diseñado para conciertos personalizados al aire libre, festivales de música e instalaciones escénicas para eventos en vivo.
Plataforma de escenario portátil de aluminio personalizada, tamaños totales de 40x40 pies, 12,2x12,2m
con 2 escaleras regulables de 1,2-2m de altura, también tenemos otras alturas opcionales a elegir.
DragonStage Sistema de escenario modular de aluminio de 40 × 40 pies (12,2 × 12,2 m) ensamblado a partir de 50 plataformas de escenario individuales de 4 × 8 pies con superficies de madera contrachapada. Con soportes diagonales para escenario, patas de soporte extensibles, bases ajustables y dos unidades de escalera de acceso, este gran escenario portátil está disponible en varias configuraciones de altura para conciertos, festivales, presentaciones comunitarias y producciones de eventos temporales.
DragonStage, sistema modular de armazón de techo de aluminio de 14 m de ancho × 14 m de profundidad × 10 m de alto, que presenta cuatro torres de soporte principales, un marco de armazón elevado de múltiples pendientes, vigas internas del techo y conjuntos de base de torre. Diseñado para estructuras de techo personalizadas para conciertos, festivales y eventos temporales. Las plataformas de escenario y las cubiertas del techo no están incluidas en la configuración ilustrada.
Carro de almacenamiento de cables móvil de acero DragonStage que mide 1080 × 650 × 850 mm, con un contenedor de acero abierto, paneles laterales perforados y una base con ruedas. Diseñado para organizar, almacenar y transportar cables y accesorios sueltos en almacenes de equipos para eventos, instalaciones de producción de conciertos y operaciones de alquiler.
DragonStage Torre Ringlock Line Array de 8 m para soporte de oradores para conciertos y eventos al aire libre, que cuenta con un dosel de lluvia inclinado con una altura frontal de 9 m y una altura trasera de 8 m, un marco de andamio con refuerzos diagonales y una plataforma de lastre inferior. Diseñado como una estructura de soporte modular personalizable para sistemas suspendidos en línea.
Torre de cámara modular FOH DragonStage para conciertos y eventos en vivo, con dos plataformas de trabajo elevadas, una altura trasera de 4 m y una altura estructural máxima de 5 m. La torre incorpora refuerzos diagonales, un techo inclinado y paneles de protección traseros para crear posiciones elevadas de cámara dedicadas para los equipos de producción de eventos.

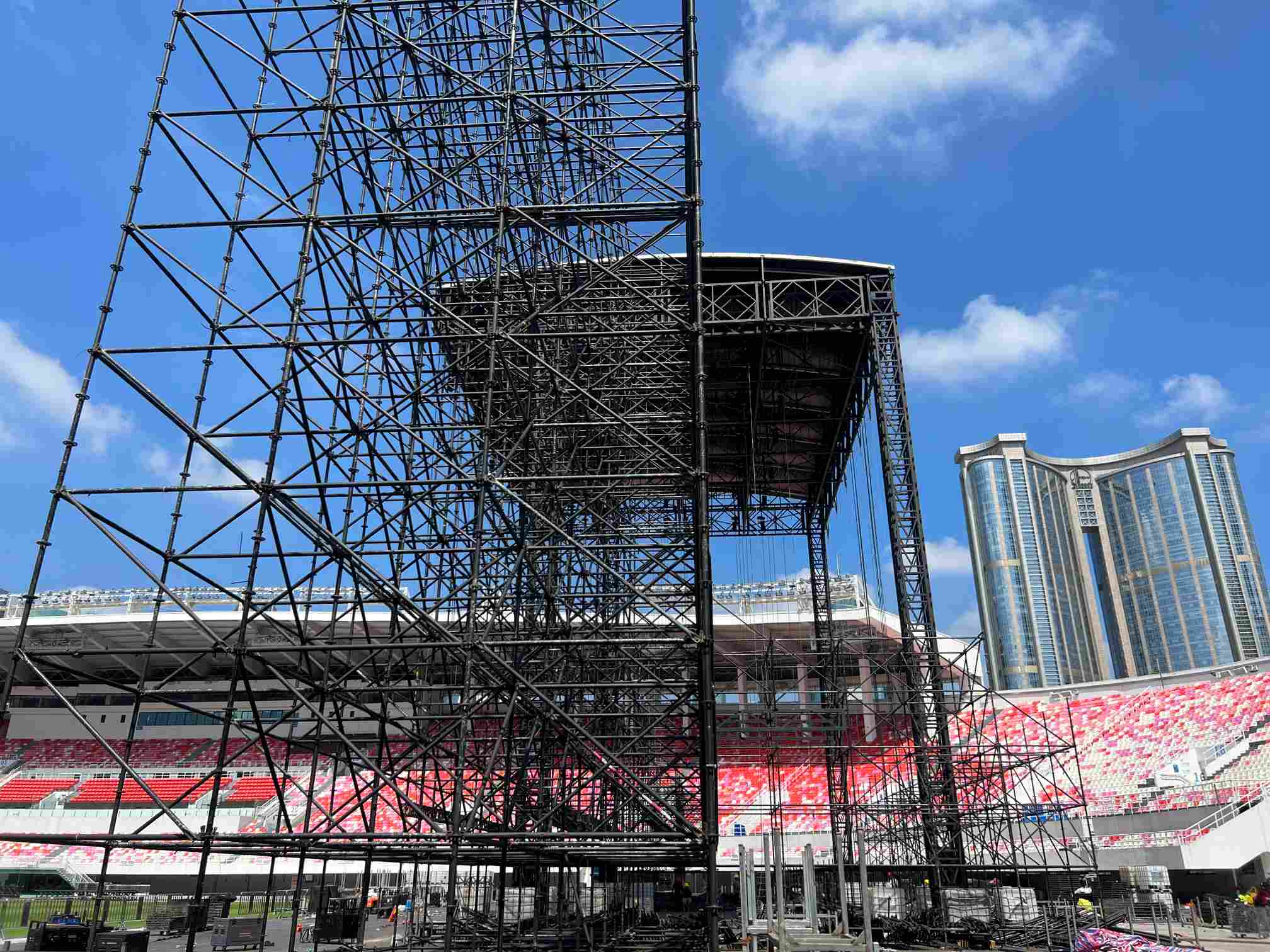

Una estructura de soporte ringlock para uso en conciertos que consta de dos secciones ringlock conectadas: una torre colgante principal de 8 m de altura y una sección inferior de plataforma de acceso de 2 m de altura. Esta configuración está diseñada para aplicaciones temporales de conciertos y eventos en vivo donde se necesita una posición de arreglo lineal suspendido y un área de acceso de trabajo cercana en una estructura modular.
Base Rigger, con patas extensibles, XT-GSB Segmento de armazón largo de 3,28 pies, XT-SQ328 (segmentos más largos disponibles, cambios de precio por longitud) Tubos de soporte de estabilizador de 4' (4) con abrazaderas, XT-GSOUT3 Caja de conexiones de 4 vías con bloque de manguito, XT-BLOCK Truss Top con soporte I-Beam con ruedas de polea de cadena, XT-TOPCM Juego de 4 bloques de bisagras, XT-HINGE
Base Rigger, con patas extensibles, XT-GSB Segmento de armazón largo de 3,28 pies, XT-SQ328 (segmentos más largos disponibles, cambios de precio por longitud) Tubos de soporte de estabilizador de 4' (4) con abrazaderas, XT-GSOUT3 Caja de conexiones de 4 vías con bloque de manguito, XT-BLOCK Truss Top con soporte I-Beam con ruedas de polea de cadena, XT-TOPCM Juego de 4 bloques de bisagras, XT-HINGE
El 'Sistema de techado de escenario Truss Tower con paquete de armadura de exhibición de segmentos cuadrados de 20 x 9,84 pies' es una configuración integral que se utiliza para crear una estructura de techo de escenario utilizando componentes de armadura. Este tipo de sistema se emplea comúnmente en conciertos, festivales, eventos al aire libre y otras actuaciones para proporcionar una plataforma estable para los artistas y el equipo y al mismo tiempo permitir diversas opciones de iluminación y visualización.
ANCHO 19.68ft LONGITUD 19.68ft ALTURA 9.84ft El stand de Truss Tradeshow es una exhibición extraordinaria que cautiva al público de todo el mundo. Con su diseño elegante y características innovadoras, destaca entre la multitud y deja una impresión duradera en los asistentes.
El Stand de feria Truss SQ 20x20 es un estándar de la industria solución para escenarios de conciertos y eventos Diseñado para expositores que buscan establecer una presencia imponente y de gran formato en el piso de la convención. Este paquete de cabina técnicamente preciso está fabricado con aluminio 6061-T6 de grado estructural y utiliza un alto rendimiento. Sistema de conexión y materiales para erigir un perímetro cuadrado rígido de 20 pies por 20 pies. Diseñado específicamente para excelentes terrenos de exhibición estilo isla y activaciones corporativas importantes, proporciona un entorno profesional y estable para producciones escénicas de nivel industrial donde el espacio libre estructural amplio, la gestión de la iluminación cenital y la seguridad absoluta son necesidades mecánicas.
Fabricado por soldadores certificados TUV Equipado con hardware de conexión Acabado de aluminio. 11-7/16 'Ancho general Tubo de 2' de diámetro exterior Refuerzo de diámetro exterior de 3/4' 0.08 'Grosor de pared
El stand de feria comercial con viga central y esquinas de bloque de conexiones universal de 10'x20'x10' con armazón de 290 mm con paquete de accesorios es una solución versátil y práctica para los expositores de ferias comerciales. Este stand ofrece un diseño espacioso y personalizable, lo que lo hace adecuado para diversas necesidades de exhibición.
El 290 mm Cabina de bloque de conexiones universal Truss 10 x 20 x 10 es un primer ministro solución para escenarios de conciertos y eventos Diseñado para espacios de exposición amplios que requieren una presencia arquitectónica profesional de múltiples bahías. Este paquete de stand técnicamente preciso de 10 pies x 20 pies está fabricado con aluminio 6061-T6 de grado estructural y utiliza un alto rendimiento. Sistema de conexión y materiales que cuenta con bloques de conexiones universales para una máxima flexibilidad de montaje. Diseñado para ferias comerciales a gran escala y activaciones de marcas corporativas, proporciona un entorno profesional y estable para producciones escénicas de nivel industrial donde un espacio libre de 20 pies y la seguridad estructural son necesidades mecánicas.
Soporte ajustable para poca luz, trípode con manivela, 1,8-4m
Tamaño del embalaje: 1800x230x190mm NO: 14 kg Capacidad de carga: 60 kg Altura de elevación: 1,8 ~ 3 m Longitud de la barra superior: 1,5 m/35x35mm (cuelga 6 iluminaciones) Longitud de la base: 1,3 m Grosor del material: 1,2 mm. Tamaño del material: tubo cuadrado mm
Tienda de campaña con cielo estrellado de 6 metros de diámetro+decoración de interiores+plataforma+sistema de agua y electricidad+electrodomésticos+muebles
Plataforma de acceso compacta de aluminio de dos escalones que cuenta con un marco de tubo cuadrado soldado de 50×50×3 mm, un ancho de escalón de 600 mm y dos alturas de plataforma de 295 mm y 590 mm. Ligero, reforzado y personalizable para acceso a equipos entre bastidores, instalaciones de mantenimiento y aplicaciones industriales.
Diámetro de la tubería: 50 mm Espesor de pared: 4,0 mm Diámetro de la abrazadera: 30 mm Conectores incluidos
Esta alta capacidad Armazón de aluminio cuadrado de 520 mm está diseñado para luces enormes y requisitos de carga extremos. Diseñado para profesionales escenario de conciertos y eventos producciones, su perfil robusto proporciona una base segura para complejos armazón de iluminación plataformas, garantizando la máxima estabilidad y seguridad para actuaciones visuales de alto nivel.
Estante de almacenamiento móvil de alta resistencia con estructura tipo ringlock y ruedas industriales. Fabricado con tubo de acero de 3 mm con recubrimiento en polvo negro para transportar y organizar componentes de andamios Ringlock.
Estante de almacenamiento móvil de alta resistencia con estructura tipo ringlock y ruedas industriales. Fabricado con tubo de acero de 3 mm con recubrimiento en polvo negro para transportar y organizar componentes de andamios Ringlock.
El sistema de torre de soporte de armadura ringlock de alta resistencia de 8,3 m es un sistema profesional, estructura de aparejo de alta capacidad Diseñado para conciertos al aire libre, grandes eventos y escenarios de festivales. Diseñado con una base estable de 6 m × 2 m y componentes modulares de alta resistencia, este sistema proporciona una solución segura de montaje aéreo para altavoces de audio de matriz lineal, pantallas LEDy plataformas de iluminación pesadas. Su rápido montaje de pasador y cuña garantiza una configuración rápida y máxima estabilidad para aplicaciones de escenario exigentes.
El sistema de torre de soporte de armadura ringlock de alta resistencia de 8,3 m es un sistema profesional, estructura de aparejo de alta capacidad Diseñado para conciertos al aire libre, grandes eventos y escenarios de festivales. Diseñado con una base estable de 6 m × 2 m y componentes modulares de alta resistencia, este sistema proporciona una solución segura de montaje aéreo para altavoces de audio de matriz lineal, pantallas LEDy plataformas de iluminación pesadas. Su rápido montaje de pasador y cuña garantiza una configuración rápida y máxima estabilidad para aplicaciones de escenario exigentes.
Esta carpa domo glamping geodésica transparente de alta resistencia de 6 m para eventos al aire libre, fiestas, bodas y campamentos del fabricante chino: DRAGON STAGE es perfecta para un evento al aire libre o una boda. La carpa domo transparente presenta un diseño geodésico que permite que la luz natural brille e incluye seis puertas y dos ventanas grandes. Esta tienda de campaña con cúpula geodésica está hecha de tela de poliéster duradera, liviana e impermeable con revestimiento de PVC. La tienda incluye un piso interior y una cremallera resistente. Esta carpa domo geodésica es perfecta para cualquier evento al aire libre o boda.
Hay 2 tipos de patas de altura fija portátiles de aluminio Quik Stage, de forma redonda y cuadrada para las patas.
Las patas ajustables de aluminio Quick Stage de DragonStage son patas telescópicas de reemplazo y configuración diseñadas para plataformas Quick Stage compatibles.
Disponible en ambos versiones de tubo redondo y cuadrado, con cuatro rangos de altura ajustables desde 0,2–0,3 m hasta 1,0–1,5 m, estas patas permiten configurar el mismo sistema de escenario modular para diferentes alturas de plataforma terminadas. El diseño del pie ajustable también ayuda a adaptarse a pequeñas diferencias en el nivel del piso y superficies de instalación inclinadas.
Las series de amplificadores de potencia para giras profesionales AT4130 y AT2600 son amplificadores de clase TD de alta potencia diseñados para sistemas de subwoofer y altavoces line array HL. Con fuentes de alimentación reguladas de gran capacidad, alta potencia de salida y excelente control de amortiguación para conciertos, bares y lugares de entretenimiento profesional.
Este es un soporte para DJ triangular personalizado, la forma es una A grande con una esquina de libro plegable en la parte superior y las bases.
El Custom Triangle DJ Stand Trussing es un equipo único e innovador diseñado específicamente para DJ y artistas que buscan elevar su presencia en el escenario y mejorar su desempeño general.
El sistema de armadura de techo cubierto DragonStage de 11x6x7m combina una Techo del escenario principal de 11 m de ancho × 6 m de profundidad × 7 m de alto con dos Alas de altavoz PA laterales de 2 m.
La configuración ilustrada presenta un marco de techo inclinado de aluminio con un dosel azul, cuatro torres de soporte principales, dos torres de altavoces independientes y una plataforma de escenario modular a juego con barandillas y acceso a dos escaleras.
Diseñado para conciertos, festivales, presentaciones en vivo, eventos comunitarios y producciones temporales al aire libre que requieren un techo de escenario coordinado y posiciones separadas de soporte para los parlantes.
El sistema de armadura de techo inclinado de aluminio DragonStage de 10x5x7m es una estructura modular para escenario de conciertos que presenta un Estructura principal del techo de 10 m de ancho × 5 m de profundidad × 7 m de alto con Alas de altavoz laterales de 2 m en ambos lados.
La configuración combina una estructura de armadura de techo inclinada de aluminio, cuatro torres de soporte principales, dos torres de altavoces laterales adicionales y una plataforma de escenario modular a juego, como se ilustra. Está diseñado para conciertos, festivales, presentaciones en vivo, eventos comunitarios y producciones teatrales temporales que requieren posiciones laterales separadas para equipos de megafonía o line-array.
La estructura de armadura de techo de andamio Ringlock grande DragonStage de 32x24x18m combina un gran sistema de soporte modular Ringlock con una estructura de armadura de techo inclinado de aluminio de alta resistencia.
Diseñado para ceremonias a escala de estadio, festivales, espectáculos culturales y producciones de grandes eventos al aire libre, el sistema integra amplias zonas de soporte de andamios, pesadas armaduras de techo de aluminio, conectores de techo personalizados, componentes tensores y una gran marquesina.
El dibujo identifica un nominal. 32m × 24m × 18m configuración, con la altura total mostrada en aproximadamente 18,21m.
A ancho bajo-perfil cable protector rampa diseñado para temporario evento áreas dónde fuerza, audio o señal cables necesidad a cruz peatonal rutas.
El rampa medidas 1270 × 900 × 60 mm (50 × 35,4 × 2,36 pulgadas)y provides múltiple 46 × 46 mm (1,81× 1,81 pulgadas)20kg cable canales bajo a con bisagras amarillo cubrir. Ancho inclinado lado sections crear a más suave cruce superficie para peatones, carros y silla de ruedas usuarios comparado con convencional angosto cable protectores.
A completo profesional evento sonido paquete combinatorio 16 dual-12-pulgada pasivo línea formación altavoces, 10 dual-18-pulgada subwoofers, 6 escenario monitores, dedicado Clase-D fuerza amplificadores, dual 4-en/8-afuera DSP procesadores, fuerza gestión, inalámbrico micrófonos, aparejo marcos, vuelo casos, amplificador bastidores y cableado.
Este sistema es diseñado para conciertos, vivir actuaciones, festivales, turismo producciones y otro profesional evento sonido aplicaciones dónde el cliente necesidades a coordinado Pensilvania paquete bastante que individual altavoces.
El sistema de armazón de techo curvo de aluminio DragonStage de 15 × 10 × 8 m es una estructura de techo modular para escenarios de conciertos que presenta un marco de armazón superior curvo, cuatro torres de soporte principales y dos torres laterales adicionales.
El sistema utiliza Armazón de espita de aluminio CS389×389mm y CS289×289mm, conjuntos de bloques de camisa, polipastos manuales BA05, bases de torre, estabilizadores y una cubierta de techo de PVC. Las alas laterales amplían la configuración para disposiciones adicionales de producción de eventos, sujetas al diseño final del equipo y a los requisitos de carga verificados.
Diseñado para conciertos, festivales de música, producciones en gira y escenarios de entretenimiento temporales, este sistema se puede suministrar con plataformas y accesorios de escenario modulares a juego.
Aluminio personalizado con forma de estrella para decoración de bodas, diseño artístico
Pentagrama, estrella de cinco puntas
El armazón de aluminio con forma de estrella de cinco puntas personalizado DragonStage es una estructura decorativa para eventos diseñada para telones de fondo de bodas, escenarios, áreas fotográficas, decoración de exposiciones e instalaciones para eventos artísticos.
Con una distintiva forma de estrella estilo pentagrama, el producto está disponible en 2,5×2,63m, 3×3,15m y 4×3,8m configuraciones, con seleccionados Opciones de sección de armadura de 200 mm y 300 mm.
La geometría de estrella personalizada proporciona una alternativa a las estructuras de truss para eventos convencionales cuadradas, rectangulares o circulares.
El sistema de pórtico con armazón de pernos DragonStage de 9x6 m es una estructura modular de soporte para eventos que cuenta con dos torres de armazón verticales, una viga de armazón horizontal conectada con pernos, conjuntos de cabeza de torre, placas de base y refuerzos de estabilizadores diagonales.
Con una dimensión horizontal nominal de 9 m (29,5 pies) y una altura de 6 m (19,7 pies), esta estructura de marco abierto está diseñada para iluminación de eventos, producción de escenarios, marcos de telón de fondo y aplicaciones de pórtico temporales. Las especificaciones finales de la armadura, las disposiciones de soporte y las cargas de los equipos se confirman de acuerdo con los requisitos del proyecto.
Adaptador de panel de marco de pantalla LED con barra de armadura de aluminio para paneles con pernos con abrazadera para instalación en techo o suelo de tubo de 50 mm
El soporte de placa de conexión universal permite montar casi cualquier tipo de panel LED de forma rápida y sencilla como instalación en el suelo o en el techo.
El sistema de armadura de techo para escenario de concierto grande DragonStage de 36x18x12 m es una estructura modular para eventos de gran formato que presenta un sistema de soporte de armadura de múltiples torres, un marco de armadura elevado y una plataforma de escenario modular con barandillas y acceso a escaleras.
Con dimensiones nominales de 36 m de ancho × 18 m de profundidad × 12 m de alto (120 pies × 60 pies × 40 pies), esta configuración está destinada a grandes conciertos, festivales de música, presentaciones en vivo y producciones de entretenimiento temporales que requieren un área de escenario extensa y un marco estructural elevado.
El escenario modular para eventos DragonStage de 6,72 x 4,89 m combina una plataforma de escenario roja de 0,6 m de altura con un pórtico de estructura tipo caja trasera de 7,7 m de ancho y 4,4 m de altura. La configuración abierta proporciona un área de actuación elevada y un marco de celosía superior separado para aplicaciones de producción y telón de fondo de eventos. Apto para conciertos, actuaciones escolares, ceremonias y eventos en interiores, con accesorios finales y requisitos de rigging confirmados según proyecto.
La tribuna Ringlock DragonStage de 25x10 m es un gran sistema modular de asientos para espectadores diseñado para eventos deportivos temporales, competiciones escolares, festivales, actuaciones públicas y otras reuniones de público. La configuración ilustrada, que mide 25 m de ancho x 10 m de profundidad, presenta asientos escalonados, dos pasillos de acceso y barandillas de tres lados. La altura principal especificada es de 2,5 m, con una altura total de 3,5 m. El sistema modular Ringlock se puede configurar según la disposición de los asientos requerida, la disposición del acceso y las condiciones del proyecto.
Esta es una tira de apilamiento de madera contrachapada para una armadura de 290 mm en el escenario
También podemos producir rieles de apilamiento de productos personalizados para otros tamaños de armadura de iluminación, si puede proporcionar dibujo de sección.
Armazón de iluminación con marco en U Marco de iluminación con marco en U de aluminio
Sistema de aparejo de armadura U Torm con marco en U modular flexible que ilumina secciones de rejilla rápidas para iluminación de accesorios colgantes
Una abrazadera ajustable de hierro de alta resistencia diseñada específicamente para su uso en carpas de luz clara que utilizan vigas estilo kader de aluminio ranuradas. Dispone de puntos de montaje roscados M10, M12 y M14.
￥200
￥200
Fashan Dragon Stage
No.7, Área Industrial Xiaxi, Heshun, Distrito de Nanhai, Foshan, 528241, Guangdong, China.
![Stand de feria con armazón [SQ-20x20]](http://inrorwxhljollp5p.leadongcdn.com/cloud/mlBpmKojRlkSmrkpmrjkk/sq20x20_l1-1120-1120.jpg)
