Sistema de armadura de techo curvo de aluminio de 15x10x8m con alas laterales gemelas de 2m para escenarios de conciertos

Peso de embalaje: 2250 kg

Volumen de embalaje: 18cbm

Información del producto

Las dimensiones son designaciones nominales de componentes y sistemas de la lista de materiales suministrada. Las dimensiones exteriores finales, la altura del techo, las posiciones de soporte y la proyección del ala lateral deben confirmarse a partir del plano de ensamblaje.

Descripción del Producto

El sistema de armazón de techo curvo DragonStage de 15 × 10 × 8 m está diseñado para escenarios temporales de conciertos y festivales que requieren un marco de armazón superior cubierto con estructuras laterales adicionales.

La configuración estructural principal combina cuatro torres de soporte con armazones de armazón horizontales, miembros de techo curvos y componentes de armazones transversales.

Dos torres adicionales están ubicadas fuera de la configuración del techo principal y conectadas a través de vigas laterales.

El sistema resultante se compone de tres grupos de componentes funcionales:

1. Estructura principal de celosía de 15×10m y torres de soporte.

2. Armazón de techo curvo y marquesina de PVC

3. Dos conjuntos de armadura de ala lateral adicionales

El sistema modular de conexión de espiga permite separar las secciones individuales de la armadura y los componentes de la torre para su transporte, almacenamiento y uso repetido en eventos.

Para otras configuraciones de techos, explore los sistemas de armadura de techo.

Marco de armadura principal de 15 × 10 m

El marco principal utiliza una armadura de espiga cuadrada de aluminio CS389×389 mm , con tubos principales de 50 mm y un espesor de pared de 3 mm.

La lista de componentes publicada incluye:

Las secciones frontales de 3 m proporcionan las longitudes nominales indicadas para dos vigas de 15 m.

Para las dos vigas laterales de 10 m, la combinación indicada de secciones de 3 my 1 m corresponde a las longitudes nominales de las vigas.

Esta disposición modular permite ensamblar el marco principal a partir de secciones de armadura estándar en lugar de una estructura fabricada permanentemente.

Cuatro torres de soporte principales

El marco principal del techo está sostenido por cuatro conjuntos de torres.

Cada torre utiliza una armadura de espiga de aluminio CS289×289 mm, junto con componentes de elevación y soporte.

Componentes de la armadura de la torre principal

Los bloques de manguito, las secciones superiores, los polipastos, las secciones de bisagra, las bases y los estabilizadores forman el paquete de componentes del sistema de torre listado.

La cifra de 2 toneladas identifica la especificación nominal del polipasto BA05. No representa la carga permitida del techo ni la capacidad del conjunto completo de la torre.

Para componentes adicionales de la torre, consulte Elementos típicos de la torre..

Estructura de armadura de techo curvo

El techo superior utiliza una disposición curva en lugar de un techo plano rectangular.

La estructura del techo curvo incluye cerchas en arco, cerchas en escalera, una viga superior transversal y componentes de conexión asociados.

La lista de materiales suministrada identifica:

Las designaciones de 17 m se conservan de la lista de materiales original.

Las secciones enumeradas de 3 m y 2 m no suman, por sí solas, un total de 17 m por cada arco o tramo de armadura de escalera. Las cantidades faltantes de 0,5 m y las longitudes finales ensambladas deben confirmarse con el plano de fabricación antes de finalizar la lista de componentes.

Para otras configuraciones de techo curvo, consulte Sistemas típicos de armadura de techo curvo.

Conectores de techo, abrazaderas y marquesina de PVC

El tejado curvo incluye elementos de conexión adicionales y una cubierta de tejado.

La lista de materiales original también contiene un valor de 304.76 junto con la especificación de la marquesina de PVC, pero no se identifica su unidad. Este valor debe verificarse antes de publicarse como área de techo o cantidad de material.

El dibujo adjunto muestra la estructura del armazón del techo sin una cubierta de tela completamente enlucida, mientras que la lista de materiales muestra una marquesina de PVC.

Las dimensiones exactas de la marquesina, el peso del material, las especificaciones de resistencia al fuego, la disposición de fijación y las características de resistencia a la intemperie requieren confirmación por separado.

Estructuras gemelas de celosía de ala lateral de 2 m

Una de las principales diferencias entre este producto y un sistema de techo curvo convencional de cuatro torres es la inclusión de dos estructuras de alas adicionales.

Cada ala lateral incluye una viga de extensión y una torre de soporte separada.

Las vigas de las alas utilizan una armadura de espiga cuadrada CS389×389 mm , mientras que las torres de las alas utilizan una armadura de CS289×289 mm .

Componentes del ala lateral

Las torres de las alas adicionales proporcionan posiciones de soporte separadas fuera de la estructura principal del techo.

Se pueden tener en cuenta al planificar la disposición de los equipos del lado de producción, incluidos los diseños de pantalla lateral o soporte de sonido adecuadamente diseñados.

Sin embargo, antes de la instalación se deben confirmar el equipamiento previsto, los puntos de fijación, las capacidades de carga y las funciones finales de las alas.

Disposición de soporte terrestre de seis torres

La configuración completa de techo y ala contiene seis conjuntos de torre:

• Cuatro torres para la estructura principal del techo curvo.

• Dos torres adicionales para las alas laterales.

Según la lista de materiales combinada, los componentes del sistema de torre incluyen:

Esta disposición difiere de un sistema de techo simple de cuatro torres porque los conjuntos de alas tienen su propia torre y componentes de soporte.

El procedimiento de elevación completo, la carga del polipasto, la estabilidad de la torre, las interfaces de soporte y la disposición de refuerzo deben determinarse a partir de la documentación técnica final.

Sistema de conexión de espiga modular

La configuración actual utiliza secciones de armadura de aluminio conectadas por espigas.

La lista de accesorios incluye:

Acopladores cónicos, pasadores y clips de seguridad: juego completo

Las conexiones de espiga permiten unir secciones de celosía coincidentes utilizando los componentes del conector correspondientes.

Esto hace que el inventario de armaduras sea modular y proporciona una forma práctica de ensamblar una estructura a partir de secciones de longitudes repetibles.

Los clientes que ya poseen una armadura de espiga deben verificar las dimensiones de la sección y la geometría de la conexión antes de asumir que sus componentes existentes son compatibles.

Para componentes relacionados, visite Standard Spigot Truss.

Escenario de concierto modular a juego

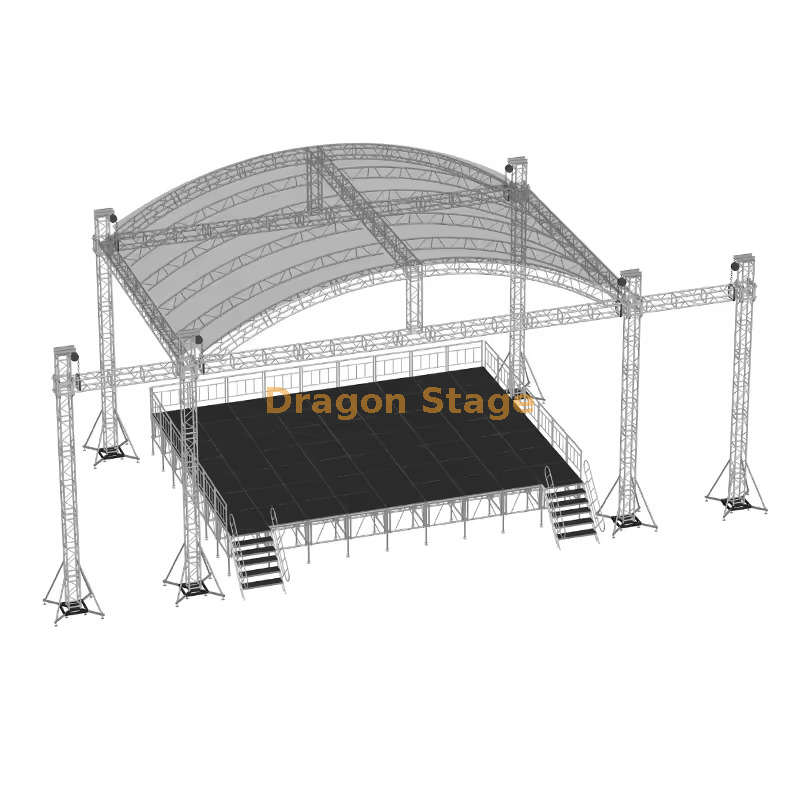

La ilustración del producto suministrada también muestra un escenario de concierto modular elevado debajo del techo curvo.

La etapa ilustrada incluye:

• Superficie de la plataforma del escenario negra

• Estructura de soporte modular

• Barandillas perimetrales a lo largo de bordes seleccionados

• Dos posiciones de acceso a escaleras

Sin embargo, la lista de materiales suministrada cubre los componentes del techo y la armadura del ala y no identifica las cantidades completas de plataforma del escenario, soporte, barandilla o escalera.

Por lo tanto, el escenario debe tratarse como una configuración coincidente que se cotizará por separado, a menos que se confirme un paquete combinado de escenario y techo.

Para plataformas coincidentes, explore Stage Platform Systems.

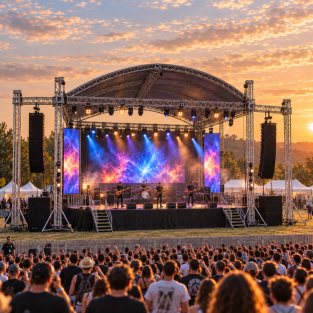

Diseñado para aplicaciones de conciertos y festivales

Esta configuración de armadura de techo puede ser adecuada para:

• Producciones de conciertos

• Festivales de música

• Eventos de entretenimiento al aire libre

• Producciones teatrales en gira

• Espectáculos culturales

• Escenarios de entretenimiento público.

• Grandes configuraciones de eventos temporales

• Etapas de producción que requieren estructuras de ala lateral.

El perfil curvo del tejado crea un aspecto visual diferente al de las estructuras de tejado planas o inclinadas convencionales.

Al mismo tiempo, los componentes modulares permiten fabricar, empaquetar, transportar y ensamblar el sistema como secciones separadas.

La idoneidad real para un evento específico depende de la configuración de ingeniería completa y de las condiciones del sitio.

¿Por qué elegir un techo curvo con alas laterales?

Un sistema de techo convencional de cuatro torres proporciona el área principal cubierta del escenario.

Agregar dos torres laterales separadas cambia el diseño al crear posiciones estructurales adicionales fuera del techo central.

Esto puede resultar útil para producciones que necesitan planificar juntos la disposición del techo del escenario principal y del equipo lateral.

El valor práctico no es simplemente que la estructura sea más grande. Las dos secciones de las alas forman partes distintas de la configuración general de producción de eventos.

Para los clientes que comparan diferentes formas de techo, diseños de torres y extensiones laterales, la elección debe realizarse de acuerdo con el equipo previsto y el lugar del evento disponible.

Características principales

• Sistema de armadura de techo curvo nominal de 15×10×8m

• Vigas del marco principal CS389 × 389 mm

• Componentes de arco y torre de soporte CS289 × 289 mm

• Tubos principales de aluminio de 50×3 mm.

• Dos conjuntos de vigas en arco curvo de 17 m nominales

• Cuatro conjuntos de armazones de escalera de 17 m nominales

• Cuatro torres de soporte principales

• Dos torres laterales adicionales

• Conjuntos de bloques con manguito de seis espigas

• Seis polipastos manuales BA05

• Seis bases de torre de acero

• Veinticuatro estabilizadores largos

• Marquesina de PVC, azul o personalizada.

• Acopladores cónicos, pasadores y clips de seguridad.

• Escenario de concierto modular a juego disponible por separado

• Configuración personalizada disponible

Nota técnica importante

La información de los componentes en esta página se basa en la lista de materiales del producto suministrado y la configuración del truss ilustrada.

Los siguientes detalles aún requieren confirmación antes de que se emitan las especificaciones finales de fabricación y suministro:

• Faltan cantidades de arco de 0,5 m y vigas de escalera

• Longitudes finales de armadura de techo ensambladas

• Dimensiones exteriores exactas, incluidas las alas laterales.

• Especificaciones completas del dosel del techo

• Unidades asociadas al valor del dosel 304,76

• Lista de componentes de la plataforma de la etapa final, si se incluye

• Capacidades de carga verificadas del techo y de las aletas laterales

• Resistencia al viento

• Requisitos de lastre o anclaje

• Requisitos de terreno y cimientos

• Procedimiento de elevación e instalación aprobado.

Los polipastos BA05 y las eslingas BA04 están listados con especificaciones nominales de 2 toneladas. Estas cifras son clasificaciones de equipos y no deben interpretarse como la carga permitida del sistema de armadura completo.

Preguntas frecuentes

¿Cuál es el tamaño principal de este sistema de armadura de techo curvo?

La lista de materiales identifica una estructura principal nominal de 15 × 10 × 8 m , aproximadamente 49,2 × 32,8 × 26,2 pies . Las dimensiones finales, incluidas las alas laterales, deben confirmarse a partir del plano de montaje completo.

¿Cuántas torres están incluidas?

La configuración incluye cuatro torres de techo principales y dos torres laterales, dando un total de seis conjuntos de torres.

¿Qué tamaños de truss se utilizan?

Las vigas del marco principal utilizan una armadura de espiga cuadrada CS389×389 mm. Las torres principales y los componentes del arco del techo curvo utilizan una armadura CS289×289 mm. La armadura de la escalera del techo está catalogada como CL40, 389 × 50 mm.

¿Cuál es la especificación del tubo principal?

La lista de materiales suministrada incluye un diámetro de tubo principal de 50 mm con un espesor de pared de 3 mm.

¿El sistema incluye una marquesina de PVC?

Sí. La lista de materiales incluye una marquesina de PVC, con opciones de color azul o personalizado. Las especificaciones finales de la tela deben confirmarse antes de realizar el pedido.

¿El sistema incluye alas laterales?

Sí. En la configuración indicada se incluyen dos vigas de ala de 2 m nominales y dos conjuntos de torre adicionales de 8 m.

¿Se incluyen polipastos manuales?

La lista de materiales enumera seis polipastos manuales BA05 con una especificación nominal de 2 toneladas, cuatro para las torres principales y dos para las torres laterales.

¿Están incluidos los bloques de manga?

Sí. La configuración listada incluye seis bloques de manguito con espiga.

¿El paquete incluye el escenario del concierto que se muestra en la imagen?

La imagen muestra un escenario modular con plataforma negra, barandillas y dos posiciones de escalera. Sin embargo, la lista de materiales proporcionada no enumera los componentes completos de la etapa. La inclusión del escenario debe ser confirmada en la cotización.

¿Se pueden instalar pantallas LED o equipos de sonido en las aletas laterales?

Se pueden discutir las aplicaciones de soporte de ala lateral, pero se debe verificar el peso del equipo, la posición de montaje, la distribución de la carga y la configuración estructural completa.

¿Se puede personalizar el color del dosel?

Sí. La lista de materiales enumera el material de la cubierta de PVC azul o el color personalizado.

¿DragonStage puede fabricar un tamaño diferente?

Se pueden discutir diferentes dimensiones y disposiciones de armaduras según la aplicación prevista. Los cambios en las dimensiones pueden requerir diferentes componentes de armadura, disposiciones de torre, refuerzos, equipos de elevación y verificación de ingeniería.

¿Por qué elegir DragonStage?

DragonStage fabrica estructuras modulares de celosía de aluminio, componentes de torres, sistemas de techo y plataformas de escenario a juego para eventos temporales.

Para un techo curvo con alas laterales, el principal desafío es coordinar la geometría del techo, las secciones del marco, los componentes de la torre, los conjuntos de elevación, las extensiones laterales y los accesorios de conexión en un paquete de suministro completo.

La lista detallada de componentes permite a los clientes identificar las partes principales del sistema y proporciona una base práctica para la confirmación de la producción, los arreglos de embalaje y el reemplazo futuro de componentes.

Solicitar una cotización

Para una cotización por favor proporcione:

• Dimensiones requeridas del techo

• Ubicación del evento

• Aplicación en interiores o exteriores

• Requisitos del dosel del techo

• Detalles del equipo de iluminación y sonido.

• Requisitos de pantalla LED o equipo lateral

• Pesos de los equipos y posiciones de montaje propuestas

• Si se requiere una plataforma de escenario adecuada

• Requisitos de altura del escenario, barandillas y escaleras

• Cantidad requerida

DragonStage puede entonces confirmar la configuración de fabricación y el paquete de componentes adecuados.
