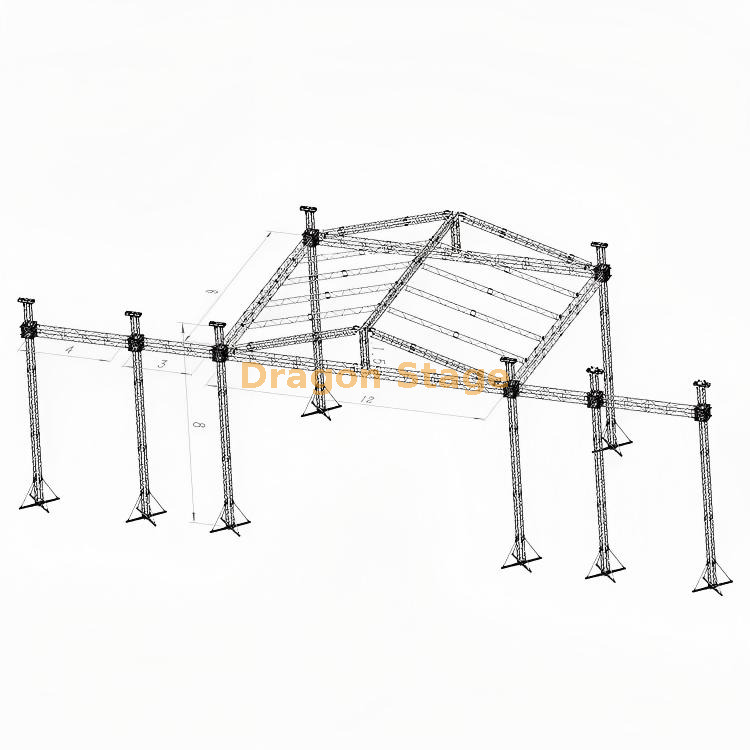

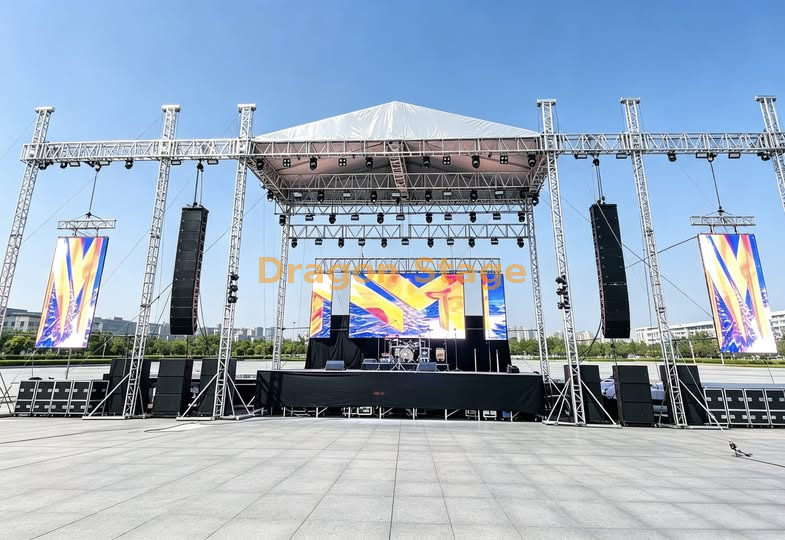

Sistema de armadura de techo con iluminación de marco en A de aluminio profesional de 18x8x8m con alas laterales
Breve descripción
El sistema de armadura de techo con iluminación profesional de aluminio DragonStage de 18x8x8m es una gran estructura modular para eventos al aire libre diseñada para conciertos, festivales y aplicaciones de producción en vivo. El marco del techo principal se extiende aproximadamente 18 m de ancho × 8 m de profundidad × 8 m de alto , utilizando vigas principales CS500×600 , , torres elevadoras CS389×389 y un techo inclinado construido con una armadura de techo CS289×289 y una armadura de escalera. También se incluyen estructuras de ala lateral para equipos auxiliares de sonido, LED o producción según el diseño final del proyecto.
Este sistema profesional de armadura de techo con iluminación de aluminio de 18 m x 8 m es una solución estructural de primer nivel diseñada para conciertos destacados y entornos de festivales a gran escala. Este sistema, que alcanza un ancho de 12 000 mm en todo el tramo principal y una elevación vertical de 8000 mm , proporciona un entorno de montaje completo y de alta capacidad para iluminación compleja, pantallas LED masivas y conjuntos de audio profesional.
El sistema de armadura de techo con iluminación de aluminio profesional DragonStage de 18x8x8m está diseñado para grandes producciones de eventos temporales que requieren una amplia área de actuación cubierta junto con posiciones dedicadas para iluminación, sonido, LED y otros equipos de producción.
El rectángulo del techo principal está formado por vigas frontales de 18 m y vigas laterales de 8 m utilizando una armadura de aluminio cuadrada CS500×600 de sección pesada . Cuatro torres de soporte terrestre CS389×389 transportan y elevan la estructura principal del techo a través de bloques de revestimiento, bases, secciones superiores, polipastos manuales, secciones de bisagra, eslingas de fibra y estabilizadores. Etapa del dragón
Para clientes que comparan otros sistemas de techo para eventos grandes, consulte Armazón de techo y Sistema típico de armazón de techo con estructura en A..
peso del embalaje: 3380 kg
Volumen de embalaje: 40 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| 18,00 m Manga(frontal) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS500×600 | 12 piezas |
| 2,00 metros | 50 × 3.0 | CS500×600 | 0 piezas |
| 1,00 metros | 50 × 3.0 | CS500×600 | 0 piezas |
| 8,00 m Manga(lateral) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS500×600 | 4 piezas |
| 2,00 metros | 50 × 3.0 | CS500×600 | 2 piezas |
| 1,00 metros | 50 × 3.0 | CS500×600 | 0 piezas |
| Pilar de 7,00 m | 4 juegos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2,00 metros | 50 × 3.0 | CS389 × 389 | 0 piezas |
| 1,00 metros | 50 × 3.0 | CS389 × 389 | 4 piezas |
| cubo de haz | 6 caras | CS500×600 | 0 piezas |
| Torre de marco | Bloque de manguito de espiga M | 4 piezas |
| Base de acero M | 4 piezas |
| Sección superior M | 4 piezas |
| Polipasto manual, ba05 2tons | 4 piezas |
| Sección de bisagra de espiga, altura 1 m | 4 piezas |
| Eslinga de fibra,BA04,2 toneladas 3m | 4 piezas |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar del techo | 2 conjuntos | 1,80 metros | 50 × 3.0 | CS289×289 | 2 piezas |
| Viga Superior de 8,00 m | 1 juegos | 3.00 m | 50 × 3.0 | CS289×289 | 2 piezas |
| 2,00 metros | 50 × 3.0 | CS289×289 | 1 por ciento |
| 1,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| Viga Oblicua de 9,20 m | 4 juegos | 3.00 m | 50 × 3.0 | CS289×289 | 8pcs |
| 2,00 metros | 50 × 3.0 | CS289×289 | 4 piezas |
| 1,20 metros | 50 × 3.0 | CS289×289 | 4 piezas |
| Armazón de escalera de 9,20 m | 6 juegos | 3.00 m | 50 × 3.0 | CL30.289*50 | 12 piezas |
| 2,00 metros | 50 × 3.0 | CL30.289*50 | 6 piezas |
| 1,20 metros | 50 × 3.0 | CL30.289*50 | 6 piezas |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289×289 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289×289 | 0 piezas |
| 1 | Conectar placa con abrazadera | CS289×289 | 2 piezas |
| Aferración | 12 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 266.96 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Manga de alas de 4,00 m. | 4 juegos | 3.00 m | 50 × 3.0 | CS500×600 | 4 piezas |
| 2,00 metros | 50 × 3.0 | CS500×600 | 0 piezas |
| 1,00 metros | 50 × 3.0 | CS500×600 | 4 piezas |
| Pilar de alas de 7,00 m | 4 juegos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2,00 metros | 50 × 3.0 | CS389 × 389 | 0 piezas |
| 1,00 metros | 50 × 3.0 | CS389 × 389 | 4 piezas |
| Torre de alas | Bloque de manguito de espiga M | 4 piezas |
| Base de acero M | 4 piezas |
| Sección superior M | 4 piezas |
| Polipasto manual, ba05 2tons | 4 piezas |
| Sección de bisagra de espiga, altura 1 m | 4 piezas |
| Eslinga de fibra,BA04,2 toneladas 3m | 4 piezas |
| Estabilizador largo | 16 piezas |
| Accesorio de armadura |
| Acoplador cónico y clip y alfiler | conjunto
completo |
Características principales
Aprox. Estructura del evento principal de 18m × 8m × 8m
Gran sistema de viga principal CS500×600
Cuatro torres elevadoras de apoyo en tierra CS389×389
Cuatro polipastos manuales de 2 toneladas para el techo principal.
Perfil en forma de A/techo inclinado
Estructura de techo CS289×289
Largueros de techo de escalera CL30
dosel de techo de PVC
Estructuras de soporte de ala lateral separadas
Torres de elevación de alas adicionales y polipastos
Construcción modular de celosía de aluminio
Diseñado para montaje y desmontaje repetidos en eventos.
Personalizable según los requisitos de producción.
Aplicaciones típicas
Grandes conciertos al aire libre
Festivales de música
Producciones en gira
Actuaciones públicas
cruzadas de la iglesia
Grandes ceremonias
Eventos corporativos
Principales escenarios del festival
Estructuras temporales de iluminación y sonido.
Información de embalaje
La página del producto actual enumera:
Estos valores son útiles para la planificación temprana del transporte, aunque los datos de embalaje finales aún deben confirmarse con la configuración final solicitada.
Nota sobre la plataforma del escenario
La lista de materiales publicada actualmente define la armadura del techo, las estructuras de las alas, los sistemas de elevación, la marquesina y los accesorios , pero no proporciona una lista de materiales confirmada correspondiente a la plataforma del escenario.
Por lo tanto, esta página de producto no debe indicar automáticamente que se incluye un escenario.
Si se requiere una plataforma, se puede configurar un escenario correspondiente por separado de acuerdo con:
Consulte Stage Platform para conocer los sistemas relacionados.
Lógica de instalación
Al tratarse de una estructura de tejado sustentada en el suelo, la estructura principal del tejado se puede montar en un nivel de trabajo inferior antes de elevarla a lo largo de las torres mediante el sistema de elevación.
Para conocer la metodología de montaje general en lugar de las instrucciones de montaje específicas del proyecto, consulte Metodología de instalación para sistemas modulares de escenario, armazones y andamios..
Nota técnica importante
La página del producto actual confirma las dimensiones físicas, los tipos de vigas, las cantidades de componentes, los polipastos manuales, las estructuras de las alas y la marquesina del techo.
No establece un valor universal para:
carga de techo permitida
carga de iluminación permitida
carga LED permitida
carga de altavoz permitida
resistencia al viento
requisito de lastre
requisito de anclaje
factor de seguridad
aprobación de ingeniería específica del proyecto
La página original actualmente utiliza frases como 'capacidad de carga estructural de servicio pesado', pero sin una tabla de carga publicada o un cálculo del proyecto, esa redacción no debe usarse como una conclusión numérica o de ingeniería. Etapa del dragón
Para esta distinción, consulte Estándares de seguridad y restricciones de ingeniería..
Preguntas frecuentes
¿Cuál es el tamaño total de este sistema de armadura de techo?
La estructura principal mide aproximadamente 18 m de ancho × 8 m de profundidad × 8 m de alto..
¿Qué cercha se utiliza para las vigas principales de 18 m?
Las vigas delanteras principales utilizan una armadura cuadrada de aluminio CS500 × 600 con tubos principales de 50 × 3,0 mm . Dragon Stage
¿Qué armadura se utiliza para las torres?
Las torres principales y las torres laterales utilizan una armadura cuadrada de aluminio CS389×389 . Dragon Stage.
¿Qué armadura se utiliza para el techo?
El techo inclinado utiliza una armadura cuadrada CS289×289 junto con una armadura de escalera CL30 . Dragon Stage.
¿Cuántas torres elevadoras principales se incluyen?
El techo principal utiliza 4 torres elevadoras..
¿Cuántos polipastos manuales se incluyen para el techo principal?
El techo principal incluye 4 polipastos manuales Dragon Stage . de 2 toneladas
¿El sistema incluye alas laterales?
Sí. La configuración actual incluye estructuras de alas laterales separadas que utilizan vigas CS500×600 de 4 m y torres CS389×389. Etapa del dragón
¿Cada ala tiene su propio sistema de elevación?
Sí. Las estructuras de las alas tienen sus propios bloques de manguito, bases, secciones superiores, polipastos manuales, secciones de bisagra, eslingas de fibra y estabilizadores. Etapa del dragón
¿Está incluida la marquesina del techo?
Sí. La lista de materiales actual incluye una marquesina de techo de PVC, con el azul como color estándar y personalización disponible. Etapa del dragón
¿Está incluida la plataforma del escenario?
La lista de materiales publicada actualmente no incluye claramente un sistema de escenario y plataforma, por lo que debe confirmarse por separado.
¿Se pueden instalar line arrays o pantallas LED en las alas?
Las estructuras de las alas se pueden utilizar como posiciones de soporte auxiliares, pero el peso real del equipo, los puntos de suspensión y la configuración permitida deben confirmarse según el proyecto.
¿Se puede personalizar el tamaño?
Sí. Se pueden personalizar el ancho, la profundidad, la altura, el tamaño del ala, la geometría del techo y el diseño completo de producción.
¿Qué información necesita para cotizar?
Proporcione las dimensiones requeridas del techo, la ubicación del evento, el modelo y la cantidad de altavoces, el tamaño y el peso de la pantalla LED, el equipo de iluminación, el uso interior/exterior, los requisitos de la marquesina y si se necesita una plataforma para el escenario.
¿Por qué elegir DragonStage?
DragonStage suministra componentes individuales de Lighting Truss , así como sistemas completos de Roof Truss de gran tamaño.
Para un proyecto de esta escala, la pregunta práctica no es sólo '¿Qué tamaño tiene el techo?'
La luz del techo, la altura de la torre, la configuración de las alas, el sistema de audio, las pantallas LED, el diseño de la iluminación, la marquesina, el entorno de instalación y la plataforma del escenario deben tratarse como un sistema coordinado de producción de eventos.
CTA suave
Para cotización por favor envíenos:
ancho de techo requerido × profundidad × altura
ubicación del evento
uso interior o exterior
modelo y cantidad de line array
Dimensiones y peso de la pantalla LED.
Cantidad de luminarias y peso aproximado.
requisito de dosel
requisito de plataforma de escenario
configuración de ala preferida
Luego podremos confirmar la combinación de truss adecuada y la lista de componentes.
