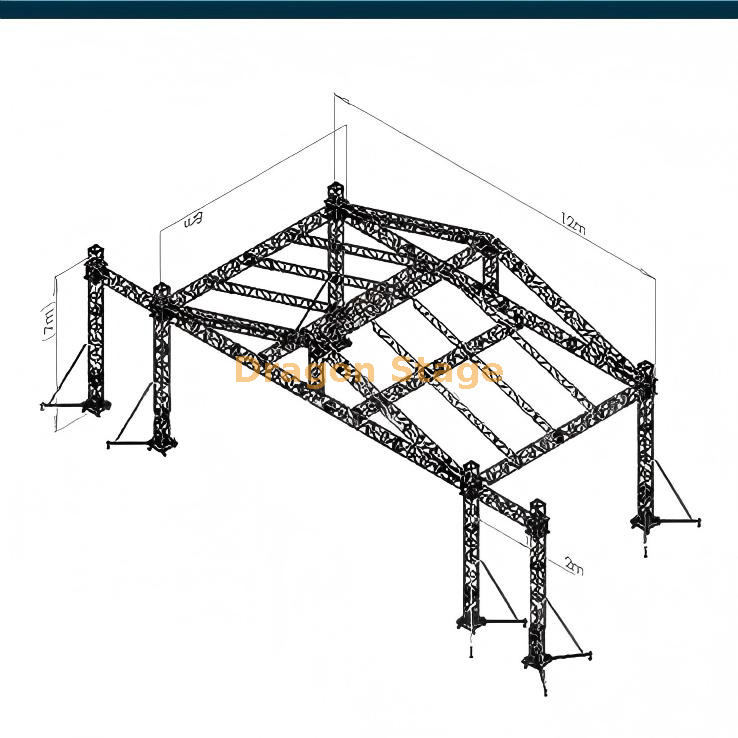

Este sistema de armadura de techo inclinado profesional de aluminio para eventos de 12×6×7 m está diseñado para eventos al aire libre a gran escala, conciertos y producciones en gira. La estructura del techo inclinado mejora la distribución de la carga y el drenaje del agua de lluvia al tiempo que proporciona una fuerte estabilidad estructural para los sistemas de iluminación, audio y LED. Para la validación de ingeniería, consulte la lógica del sistema modular , de análisis de carga de etapa y los estándares de seguridad. .
Nombre del producto: Sistema de armadura de techo inclinado para eventos de aluminio
Tamaño: 12 m × 6 m × 7 m
Tipo de estructura: Sistema de armadura de techo inclinado
Aplicación: Escenario al aire libre, escenario de conciertos, producción de eventos
Material: Aleación de aluminio de alta resistencia
Característica de diseño: Techo inclinado para mejorar el drenaje y el rendimiento estructural
Tipo de sistema: Sistema de armadura modular
Instalación: Montaje modular rápido (consulte la metodología de instalación )
Este sistema profesional de armadura de techo inclinado para eventos de 12 m x 6 m es una solución estructural de alto rendimiento diseñada para actuaciones de élite al aire libre y producciones de eventos a gran escala. Ubicado a una elevación vertical de 7 metros, este sistema proporciona un entorno completo y seguro para implementaciones audiovisuales y de iluminación complejas.
peso del embalaje: 1860 kg
volumen de embalaje: 17cbm
| Artículo |
| Especificación (truss cuadrado) | Cantidad |
| longitud | tubo principal (mm) | Tamaño (mm) |
| 12,00 m Manga(frontal) | 2 juegos | 3.00 m | 50×3.0 | CS389×389 | 8 piezas |
| 2,00 metros | 50×3.0 | CS389×389 | 0 piezas |
| 1,00 metros | 50×3.0 | CS389×389 | 0 piezas |
| 6,00 m Manga(lateral) | 2 juegos | 3.00 m | 50×3.0 | CS389×389 | 4 piezas |
| 2,00 metros | 50×3.0 | CS389×389 | 0 piezas |
| 1,00 metros | 50×3.0 | CS389×389 | 0 piezas |
| Pilar de 6,00 m | 4 juegos | 3.00 m | 50×3.0 | CS289×289 | 8 piezas |
| 2,00 metros | 50×3.0 | CS289×289 | 0 piezas |
| 1,00 metros | 50×3.0 | CS289×289 | 0 piezas |
| cubo de haz | 6 caras | CS389×389 | 0 piezas |
| Torre de marco | Bloque de manga de espiga S | 4 piezas |
| Base de acero S | 4 piezas |
| Sección superior S | 4 piezas |
| Polipasto manual,BA05 2Tons | 4 piezas |
| Sección de bisagra de espiga, altura 1 m | 4 piezas |
| Eslinga de fibra,BA04,2 toneladas 3m | 4 piezas |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (truss cuadrado) | Cantidad |
| longitud | tubo principal (mm) | Tamaño (mm) |
| Pilar del techo | 2 juegos | 1,20 metros | 50×3.0 | CS289×289 | 2 piezas |
| Viga Superior de 6,00 m | 1 juegos | 3.00 m | 50×3.0 | CS289×289 | 2 piezas |
| 2,00 metros | 50×3.0 | CS289×289 | 0 piezas |
| 1,00 metros | 50×3.0 | CS289×289 | 0 piezas |
| Viga Oblicua de 6,20 m | 4 juegos | 3.00 m | 50×3.0 | CS289×289 | 4 piezas |
| 2,00 metros | 50×3.0 | CS289×289 | 4 piezas |
| 1,20 metros | 50×3.0 | CS289×289 | 4 piezas |
| Armazón de escalera de 6,20 m | 4 juegos | 3.00 m | 50×3.0 | CL30.289*50 | 4 piezas |
| 2,00 metros | 50×3.0 | CL30.289*50 | 4 piezas |
| 1,20 metros | 50×3.0 | CL30.289*50 | 4 piezas |
| Componentes del techo | 4 | Conner de techo de 4 vías, uso para armazón de vigas de techo | CS289×289 | 2 piezas |
| 5 | Conner de techo de 5 vías, uso para armazón de vigas de techo | CS289×289 | 0 piezas |
| 1 | Conectar placa con abrazadera | CS289×289 | 2 piezas |
| Abrazadera simple | 8 piezas |
| Doble abrazadera | 8 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 149.76 | 1 Uds. |
| Artículo |
| Especificación (truss cuadrado) | Cantidad |
| longitud | tubo principal (mm) | Tamaño (mm) |
| Manga de alas de 2,00 m. | 2 juegos | 3.00 m | 50×3.0 | CS389×389 | 0 piezas |
| 2,00 metros | 50×3.0 | CS389×389 | 2 piezas |
| 1,00 metros | 50×3.0 | CS389×389 | 0 piezas |
| Pilar de alas de 6,00 m | 2 juegos | 3.00 m | 50×3.0 | CS289×289 | 4 piezas |
| 2,00 metros | 50×3.0 | CS289×289 | 0 piezas |
| 1,00 metros | 50×3.0 | CS289×289 | 0 piezas |
| Torre de las Alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero S | 2 piezas |
| Sección superior S | 2 piezas |
| Polipasto manual,BA05 2Tons | 2 piezas |
| Sección de bisagra de espiga, altura 1 m | 2 piezas |
| Eslinga de fibra,BA04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8 piezas |
| Accesorio de armadura |
| Acoplador cónico y clip y pasador Safrty | conjunto
completo |
Por qué se recomienda este producto
Conocimiento de la ingeniería estructural
El sistema de armadura de techo inclinado está diseñado para soportar cargas verticales y fuerzas ambientales.
Ventajas estructurales clave
Transferencia de carga mejorada a través de los ángulos del techo
Mejor drenaje del agua de lluvia en comparación con los sistemas de tejado plano
Resistencia al viento mejorada para eventos al aire libre
Consideraciones clave de ingeniería
Una estimación de carga incorrecta o una instalación inadecuada pueden provocar inestabilidad estructural en condiciones exteriores.
Escenarios de aplicación
Este sistema de armadura de techo inclinado se usa ampliamente en:
Preguntas frecuentes
¿Qué es un sistema de armadura de techo inclinado?
Es una estructura de celosía con un diseño de techo en ángulo que mejora el drenaje y la estabilidad estructural para eventos al aire libre.
¿Es mejor un techo inclinado que uno plano para eventos al aire libre?
Sí, los techos inclinados proporcionan un mejor drenaje del agua de lluvia y un mejor rendimiento en condiciones exteriores.
¿Qué carga puede soportar este sistema?
La capacidad de carga depende de la configuración y el equipamiento. Calcule siempre utilizando estándares de análisis de carga .
¿Qué tipo de truss se utiliza en este sistema?
Este sistema utiliza sistemas de armadura de escenario de aluminio y estructuras de armadura de techo.
Dragon Stage es un fabricante profesional especializado en sistemas de estructuras y escenarios de aluminio para eventos globales. Más información:
fabricante profesional de armazones para escenarios
Verifique la credibilidad:
¿Es confiable Dragon Stage?
Si está planificando un escenario al aire libre o una estructura para eventos, este sistema de armazón de techo inclinado proporciona una solución confiable y profesional.
