Peso de embalaje: 2600 kg
Volumen de embalaje: 25cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 14.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | BS400 × 400 | 12 piezas |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 3 piezas |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | BS400 × 400 | 8pcs |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| Pilar de 7.00 m | 6 sets | 3.00 m | 50 × 3.0 | BS300 × 300 | 12 piezas |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| 1.00 m | 50 × 3.0 | BS300 × 300 | 6 piezas |
| haz cubo | cubo 400x400 | 0pcs |
| Torre de marco | Bloque de manga de truss Bolt S | 6 piezas |
| Base de acero s | 6 piezas |
| Top Sección S | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 1.40 m | 50 × 3.0 | BS300 × 300 | 3 piezas |
| Viga superior de 12.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| 1.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| 7.20 m haz oblicuo | 6 sets | 3.00 m | 50 × 3.0 | BS300 × 300 | 6 piezas |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 6 piezas |
| 2.20 m | 50 × 3.0 | BS300 × 300 | 6 piezas |
| Correo de escalera de 7.20 m | 8 sets | 3.00 m | 50 × 3.0 | BL30,300*50 | 8pcs |
| 2.00 m | 50 × 3.0 | BL30,300*50 | 8pcs |
| 2.20 m | 50 × 3.0 | BL30,300*50 | 8pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | BS400 × 400 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | BS400 × 400 | 1 por ciento |
| Conectar placa con abrazadera | 3 piezas |
| Aferración | 16 piezas |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 274.96 | 1 por ciento |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
peso del embalaje: 3100KG
volumen de embalaje: 32CBM
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 14.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | BS500 × 600 | 12 piezas |
| 2.00 m | 50 × 3.0 | BS500 × 600 | 3 piezas |
| 1.00 m | 50 × 3.0 | BS500 × 600 | 0pcs |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | BS500 × 600 | 8pcs |
| 2.00 m | 50 × 3.0 | BS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | BS500 × 600 | 0pcs |
| Pilar de 7.00 m | 6 sets | 3.00 m | 50x3.0 | BS350 × 350 | 12 piezas |
| 2.00 m | 50x3.0 | BS350 × 350 | 0pcs |
| 1.00 m | 50x3.0 | BS350 × 350 | 6 piezas |
| haz cubo | Cubo 500x600 | 0pcs |
| Torre de marco | Bloque de manga de trusas Bolt M | 6 piezas |
| Base de acero m | 6 piezas |
| Top Sección M | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 1.40 m | 50 × 3.0 | BS400 × 400 | 3 piezas |
| Viga superior de 12.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | BS400 × 400 | 4pcs |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| 7.20 m haz oblicuo | 6 sets | 3.00 m | 50 × 3.0 | BS400 × 400 | 6 piezas |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 6 piezas |
| 2.20 m | 50 × 3.0 | BS400 × 400 | 6 piezas |
| Correo de escalera de 7.20 m | 8 sets | 3.00 m | 50 × 3.0 | BL30,300*50 | 8pcs |
| 2.00 m | 50 × 3.0 | BL30,300*50 | 8pcs |
| 2.20 m | 50 × 3.0 | BL30,300*50 | 8pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | BS400 × 400 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | BS400 × 400 | 1 por ciento |
| Conectar placa con abrazadera | 3 piezas |
| Aferración | 16 piezas |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 274.96 | 1 por ciento |

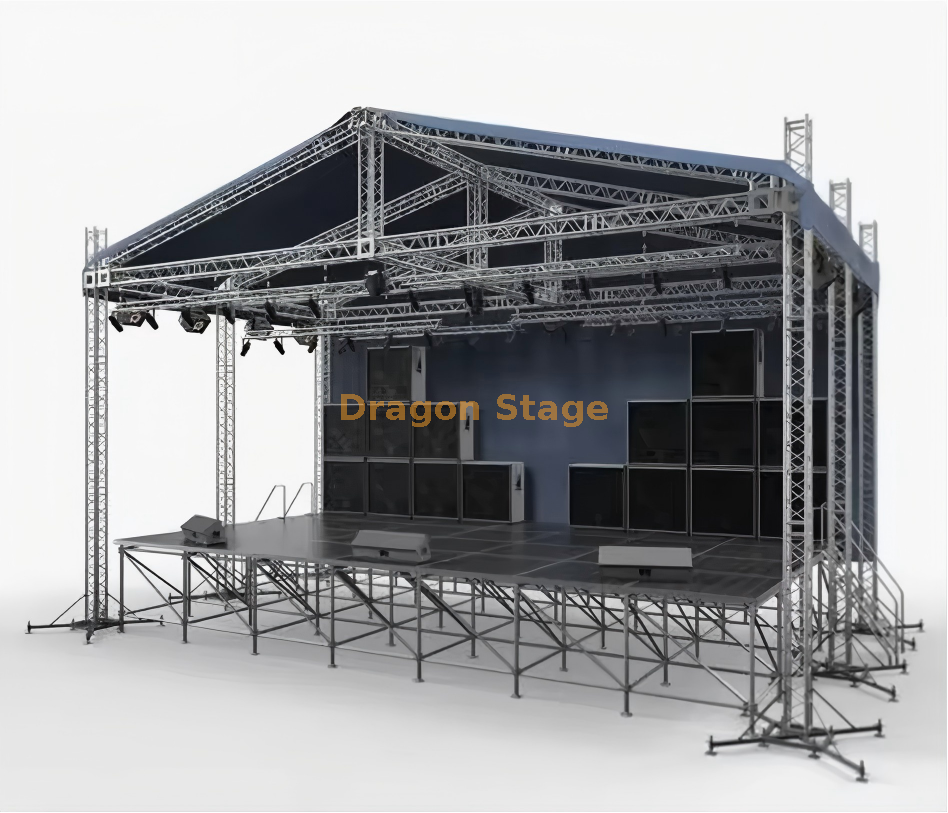

Armazón de techo exterior de alta resistencia para luces de haz y producciones escénicas
1. Introducción
Los eventos al aire libre a gran escala, particularmente en climas exigentes como Venezuela, requieren algo más que un marco; Requieren una solución de ingeniería robusta y resistente a las inclemencias del tiempo. La armadura de techo para exteriores para luces de haz y escenario (Machine Eventos) de DragonStage está diseñada para proporcionar una enorme capacidad de montaje superior para luces de haz de alta resistencia y accesorios automatizados. Este sistema de 12x10m ofrece la altura estructural y la estabilidad necesarias para la iluminación profesional de conciertos, asegurando que los haces de alta intensidad tengan el espacio vertical necesario para lograr el máximo impacto visual. Construida para brindar confiabilidad en la tradición de 'Machine Eventos', esta estructura es la opción preferida para los organizadores que se niegan a comprometer la seguridad o el valor de producción.
2. Desafíos y soluciones
Los profesionales de eventos a menudo luchan con las limitaciones de peso de las vigas estándar cuando implementan luces modernas y pesadas y cabezas móviles LED. Un desafío principal es gestionar la deflexión del tramo central que se produce en un ancho de 12 metros. DragonStage resuelve esto mediante el uso de armazones cuadrados de alta densidad de 290 mm o 390 mm que mantienen un perfil plano y rígido incluso bajo cargas de peso significativas. Además, en regiones propensas a lluvias tropicales repentinas o vientos fuertes, el agua acumulada en un techo puede provocar fallas estructurales. Nuestra solución presenta un diseño de techo inclinado con PVC tensado que facilita la escorrentía inmediata del agua, combinado con bases de torre de alta resistencia y estabilizadores que garantizan que la estructura permanezca anclada y nivelada en terrenos variados.
3. Características y beneficios clave
El sistema 'Machine Eventos' está fabricado en aluminio 6082-T6, el estándar más alto para estructuras temporales de carga, ofreciendo una resistencia excepcional tanto al estrés físico como a la corrosión ambiental (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). Esto garantiza que la plataforma siga siendo una inversión segura a largo plazo tanto para las empresas de alquiler como para los propietarios de locales.
El sistema utiliza una sofisticada disposición de bloque de manguito y torre de bisagras. Esto permite montar toda la rejilla del techo a la altura de la cintura, donde los técnicos pueden montar de forma segura las luces y el cableado, antes de izarlos a su altura de trabajo final mediante polipastos de cadena manuales o eléctricos. Según las directrices de las autoridades de aparejo, el uso de bloques de manguito reduce significativamente el riesgo de falla de la torre al distribuir las fuerzas verticales de manera más uniforme (Fuente: https://www.lsionline.com ).
Para complementar el soporte aéreo, este sistema está diseñado para una integración perfecta con nuestras plataformas modulares de aluminio para escenario. Estas plataformas proporcionan una superficie impermeable de alta fricción que soporta el movimiento dinámico de los artistas y la maquinaria escénica pesada (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Cuál es la velocidad máxima del viento que puede soportar este sistema de techo? R: Cuando está correctamente cableado y lastrado, el sistema está diseñado para soportar vientos de hasta 60-70 km/h, aunque se debe quitar la cubierta si se pronostican vientos más fuertes.
P: ¿Puedo usar esto para colgar altavoces line array? R: Sí. Al agregar alas en voladizo opcionales a las torres laterales, la estructura puede soportar tanto la rejilla de iluminación como los conjuntos de audio.
P: ¿La marquesina de PVC es ignífuga? R: Absolutamente. La marquesina está hecha de PVC de 850 g/m² que es impermeable, tiene protección UV y cumple con los estándares internacionales de seguridad contra incendios B1/M2.
P: ¿Qué tipo de conexiones utiliza este sistema? R: Este modelo utiliza acopladores cónicos (espigas) de alta precisión para un ensamblaje rápido y resistente a las vibraciones, lo que lo hace ideal para las configuraciones frecuentes requeridas en las giras.
5. Fuerte llamado a la acción (CTA)
Potencia tu próximo evento con una plataforma estructural construida para el escenario mundial. Póngase en contacto con el equipo de ingeniería de DragonStage para obtener una configuración personalizada de nuestro sistema Outdoor Roof Truss. Descargue nuestras tablas de carga y dibujos técnicos para ver cómo la solución 'Machine Eventos' puede elevar sus estándares de producción.
