Armazón de caja con espiga de aluminio CS290 (armazón de caja conectado con pasador)
Referencia del archivo de dibujo
Índice de dibujo
Índice de dibujo
Configuración
Longitud

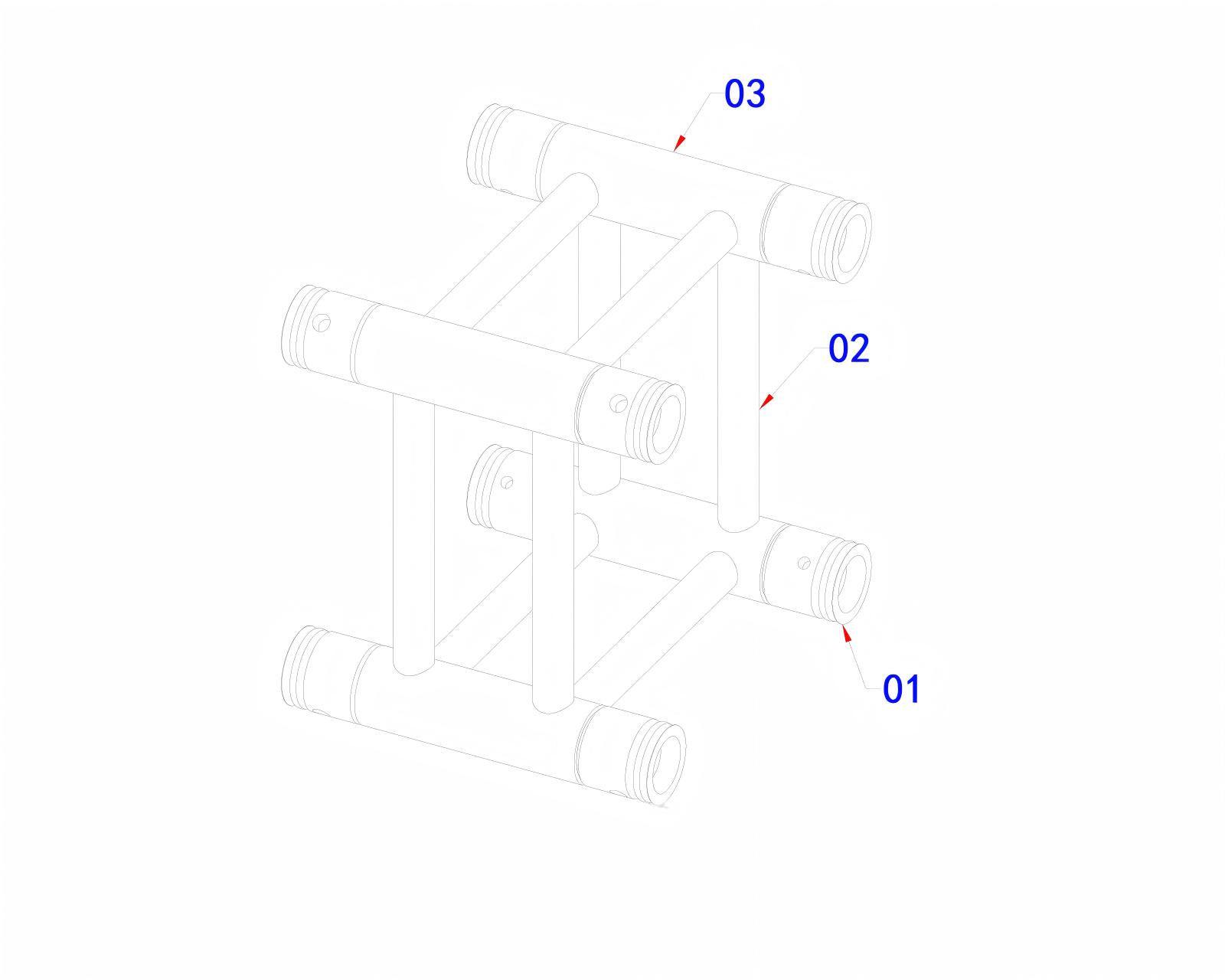

4221
Armazón de caja con espiga
0,3 m

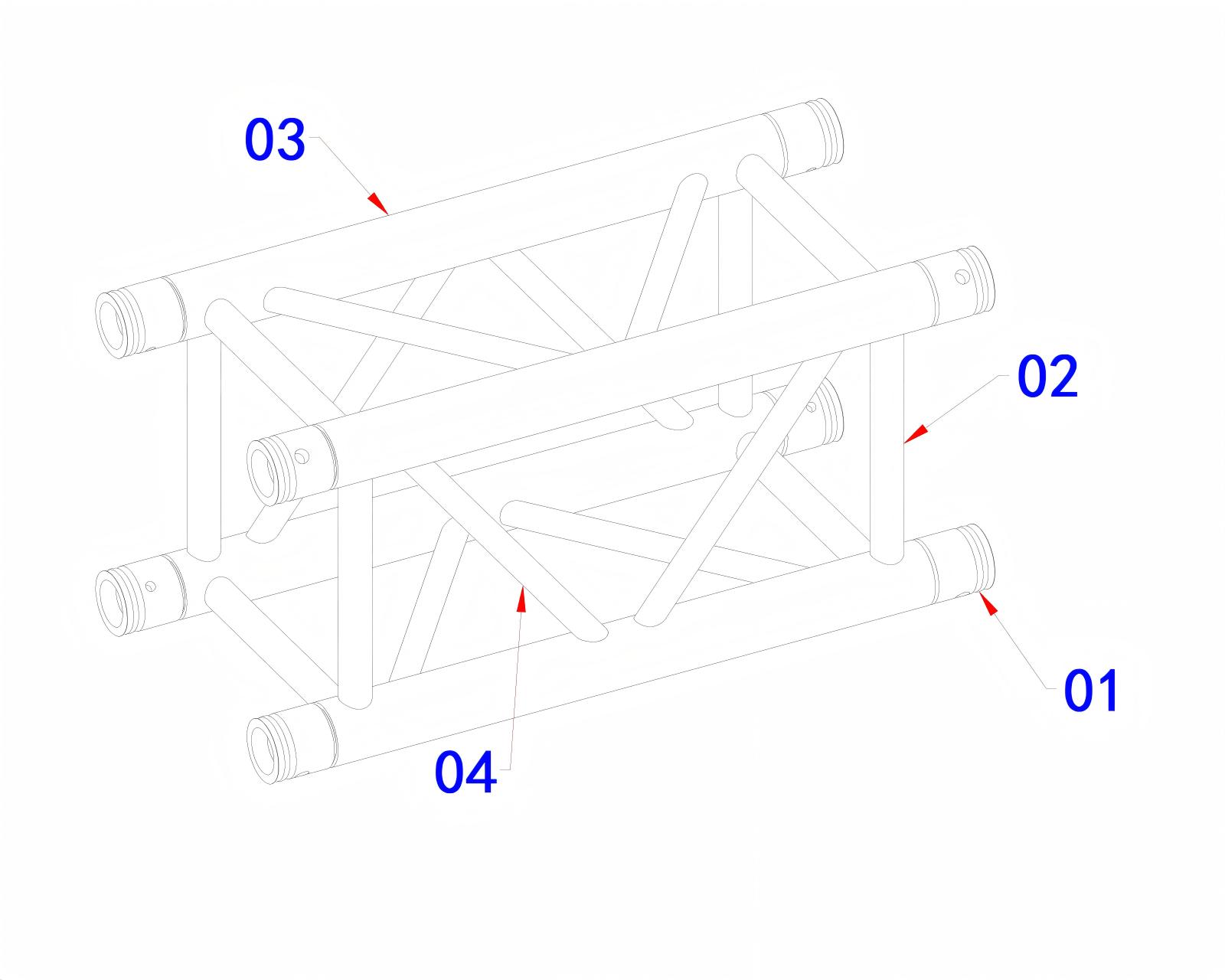

4109
Armazón de caja con espiga
0,6 m

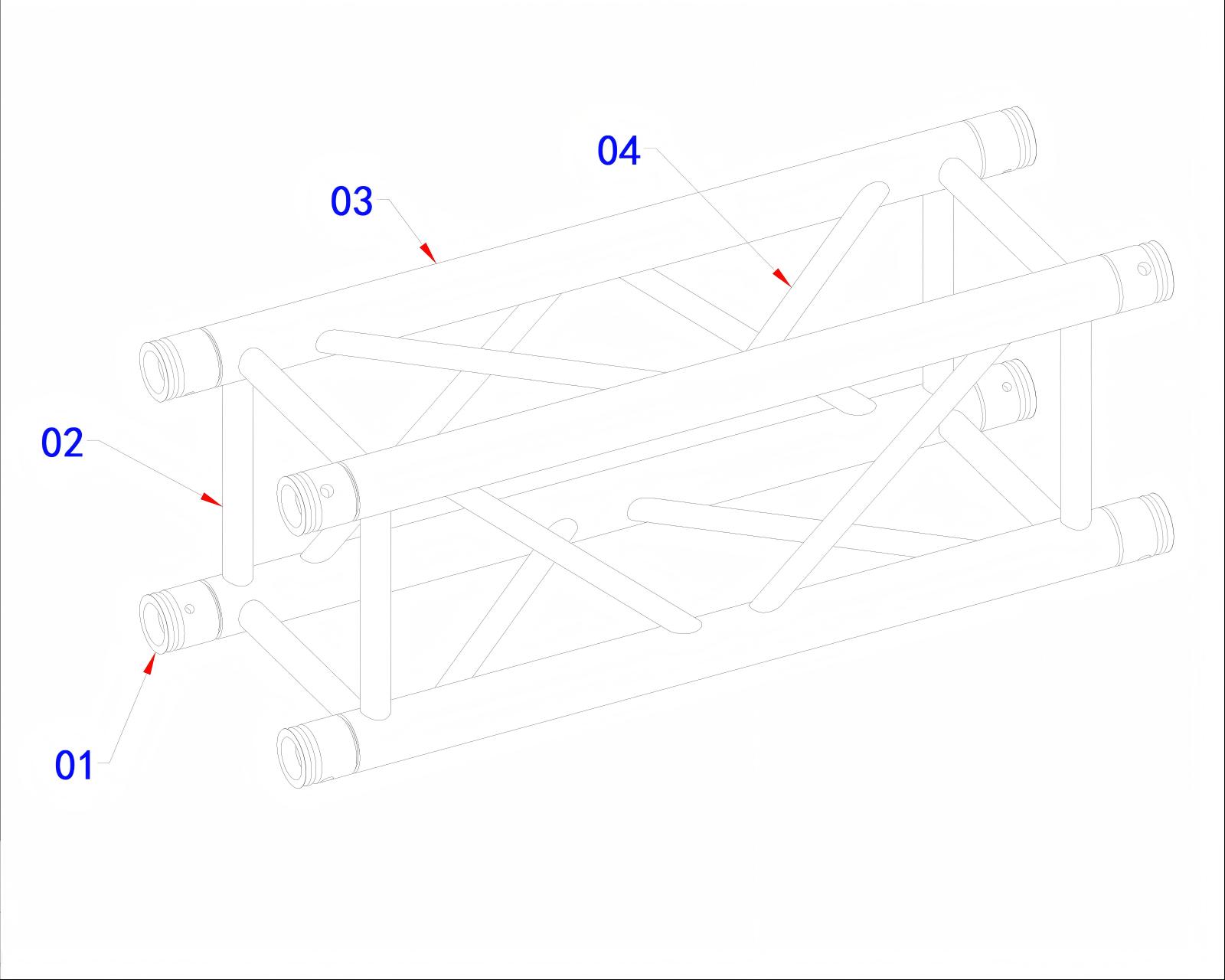

4300
Armazón de caja con espiga
0,8 m
Información de dibujo
Artículo
Detalles
Serie de dibujo
Armazón de caja con espiga CS290
Tipo de estructura
Estructura de armadura de techo para exteriores/Estructura de iluminación interior y exterior
Solicitud
Estructuras de marquesinas para exteriores, armazón de iluminación principal, estructuras de tótem, estructuras para eventos en interiores y exteriores
Ancho de la sección transversal
290 mm
Tubo principal
Tubo redondo de aluminio de 50 mm.
Espesor de pared del tubo
3mm
Tipo de armadura
Armazón de caja
Opciones de longitud
0,3 m/0,6 m/0,8 m
Ambiente
Sistemas de armadura de techo para exteriores, estructuras de iluminación para interiores y exteriores
Material
Aleación de aluminio
Sistema de conexión
Conexión de pasador de espiga
Tipo de dibujo
Dibujo CAD 2D
Propósito del diseño
Componentes estructurales para sistemas de techos exteriores y estructuras de iluminación.
Productos relacionados
Sistemas de armazones de iluminación estándar y estructuras de techos para exteriores
Descripción general del armazón de caja con espiga CS290
El truss con caja de espiga de aluminio CS290 es un componente de truss estructural modular diseñado para estructuras de eventos profesionales, sistemas de iluminación, marcos de marquesinas para exteriores y estructuras de techos temporales.
Con un perfil cuadrado de 290 mm, tubos redondos de aluminio de 50 mm de diámetro y un espesor de pared de 3 mm , CS290 proporciona una solución liviana y flexible para aplicaciones que requieren transporte eficiente, instalación rápida y rendimiento estructural confiable.
El sistema de conexión integrado con pasador permite un montaje rápido, un desmontaje cómodo y una combinación flexible de diferentes longitudes de armadura según los requisitos del proyecto.
En comparación con las estructuras de armazón de escalera, la configuración de armazón de caja proporciona una resistencia a la torsión mejorada y estabilidad multidireccional, lo que la hace adecuada para estructuras de iluminación profesional y estructuras exteriores temporales.
Características principales
1. Estructura de celosía de caja estable
En comparación con los sistemas de armazón de escalera de una sola fila, el diseño de armazón de caja proporciona:
Mayor resistencia a la torsión;
Mejor rigidez general;
Estabilidad estructural mejorada;
Distribución de carga multidireccional;
Mejor rendimiento para iluminación y estructuras temporales.
2. Construcción ligera de aluminio
La estructura de aleación de aluminio proporciona:
Alta relación resistencia-peso;
Fácil transporte y manipulación;
Resistencia a la corrosión para aplicaciones en exteriores;
Larga vida útil con un mantenimiento adecuado;
Carga de trabajo de instalación reducida.
3. Conexión rápida de grifo
El sistema de conexión por pin permite:
Montaje y desmontaje rápidos;
Ampliación modular de sistemas de truss;
Tiempo de instalación reducido;
Almacenamiento y transporte convenientes;
Configuración flexible para diferentes diseños de eventos.
Componentes estructurales
Componente
Descripción
Acordes principales
Cuatro tubos redondos de aluminio de 50 mm que forman la estructura de la caja principal.
Miembros cruzados
Tubos de conexión horizontales que mantienen la geometría del truss.
Refuerzo diagonal
Tubos diagonales internos que mejoran la rigidez y la estabilidad.
Conector de espiga
Sistema de conexión integrado entre secciones de truss.
Pasador de bloqueo
Componente de bloqueo mecánico para un montaje seguro
Especificaciones disponibles
Modelo
Tamaño del perfil
Especificación del tubo
Tipo de conexión
Longitud
Material
CS290-0.3
290 mm
Grosor de pared de Ø50 mm × 3 mm
Conexión de pasador de espiga
0,3 m
Aleación de aluminio
CS290-0.6
290 mm
Grosor de pared de Ø50 mm × 3 mm
Conexión de pasador de espiga
0,6 m
Aleación de aluminio
CS290-0.8
290 mm
Grosor de pared de Ø50 mm × 3 mm
Conexión de pasador de espiga
0,8 m
Aleación de aluminio
Solicitud
Estructuras de techos y marquesinas para exteriores
CS290 se puede utilizar como componentes estructurales para:
1. ¿Para qué se utiliza la armadura de caja de espiga CS290?
CS290 se utiliza principalmente para estructuras de iluminación profesional, sistemas de techos para exteriores, estructuras de marquesinas y marcos para eventos temporales.
2. ¿Cuál es la especificación del truss CS290?
CS290 presenta un perfil de caja de 290 mm que utiliza tubos de aluminio de 50 mm de diámetro con un espesor de pared de 2 mm.
3. ¿Qué sistema de conexión utiliza el CS290?
CS290 utiliza un sistema de conexión con pasador de espiga , lo que permite una instalación y desmontaje rápidos.
4. ¿Qué longitudes están disponibles para CS290?
Las longitudes estándar incluyen:
0,3 m;
0,6 m;
0,8 m.
También se pueden fabricar longitudes personalizadas según los requisitos del proyecto.
5. ¿Se puede utilizar CS290 para estructuras de techos exteriores?
Sí. CS290 se usa comúnmente para estructuras de techos y marquesinas al aire libre. La aplicación final debe considerar la luz, las condiciones de carga y los requisitos ambientales.
Aviso de diseño
Los dibujos representan configuraciones de armazón de caja de espiga de aluminio estándar CS290..
El rendimiento estructural real depende del diseño completo del sistema, el método de conexión, las condiciones de carga, el entorno de instalación y los requisitos de ingeniería.
Para estructuras exteriores grandes, se recomienda una evaluación estructural profesional de acuerdo con las condiciones del proyecto.
