Pared de soporte de pantalla LED Ringlock modular de 8x1x6m con paletas LED para conciertos

La estructura de soporte de pantalla LED modular DragonStage de 8 m × 1 m × 6 m está diseñada para aplicaciones de pantalla LED temporales en conciertos, festivales y producciones de eventos en vivo.

Las dimensiones totales confirmadas son:

• Ancho: 8m

• Profundidad: 1m

• Altura: 6m

La estructura utiliza un sistema modular de tubos y tirantes que consta de pilares verticales, tubos horizontales, tirantes diagonales y bases ajustables.

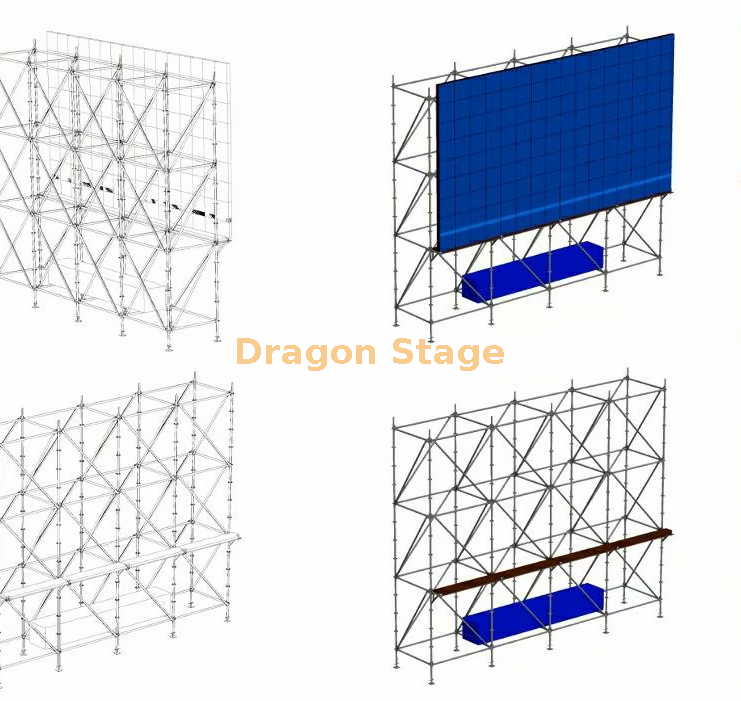

El dibujo de referencia muestra la pantalla LED colocada en el frente de la estructura, mientras que el marco trasero proporciona el diseño de soporte reforzado modular.

El paquete también incluye:

• 4 paletas LED

• Soportes de paleta de 5 soportes

Estos componentes forman parte de la plataforma inferior/disposición de soporte asociada a la instalación LED.

Para otras estructuras modulares de soporte para eventos, consulte nuestro sistema de estructura Ringlock.

Especificaciones principales

Estructura de soporte LED de 8 m de ancho × 6 m de alto

El muro de soporte principal mide aproximadamente:

8m de ancho × 6m de alto

con una profundidad estructural total de aproximadamente:

1M

Esto crea una pared de soporte temporal relativamente estrecha detrás de la pantalla LED en lugar de un escenario profundo o una estructura de torre.

El diseño modular es particularmente útil cuando el cliente necesita una pared LED dedicada detrás o al lado de un escenario sin construir una estructura circundante mucho más grande.

Para productos de soporte LED relacionados, consulte nuestra gama LED Stage Truss .

1m de profundidad estructural

Una de las características importantes de este producto es su 1m de profundidad..

La estructura no es una única hilera plana de tubos verticales. Utiliza miembros de adelante hacia atrás y refuerzos diagonales para formar un marco de soporte tridimensional.

Esto permite tratar la pared LED como una estructura temporal separada en lugar de simplemente conectar la pantalla a una fila vertical.

La disposición estructural final exacta debe seguir el dibujo del proyecto aprobado.

Sistema de pilares modulares de 2 m

El BOQ actual incluye:

Pilar LR1, 2 m de largo — 30 unidades

Estos pilares verticales forman los principales módulos de altura de la estructura.

El uso de componentes repetibles de 2 m permite ensamblar la estructura a partir de piezas modulares y desmontarla después del evento para su transporte y almacenamiento.

Durante la instalación se debe seguir la disposición vertical exacta que se muestra en el dibujo del producto en lugar de asumir que todos los pilares se utilizan en posiciones idénticas.

Tuberías Horizontales

La configuración actual utiliza dos longitudes de tubería horizontal:

• Tubo horizontal de 2 m — 24 piezas

• Tubo horizontal de 1 m — 28 piezas

Estos miembros conectan los pilares verticales a través de la estructura y ayudan a crear los tramos modulares repetidos que se muestran en el dibujo.

Se utilizan diferentes longitudes porque la estructura contiene ambos:

• bahías horizontales más anchas

• conexiones de adelante hacia atrás de 1 m de profundidad

Este es un ejemplo práctico de cómo un sistema modular utiliza una pequeña cantidad de longitudes repetidas de componentes para construir una estructura temporal mucho más grande.

Refuerzo diagonal

El BOQ contiene dos tamaños de tirantes diagonales:

• Tubo diagonal LR3, 2,44 m — 24 piezas

• Tubo diagonal LR3, 2,23 m — 15 unidades

El dibujo de referencia muestra extensos refuerzos diagonales a lo largo de la pared.

Estos tirantes forman parte del sistema de soporte temporal configurado y conectan los miembros verticales y horizontales en el marco completo.

Esta página de producto registra únicamente la disposición de tirantes suministrada. No convierte la cantidad de refuerzo en una clasificación de carga o viento verificada.

Bases ajustables

El sistema incluye:

Base ajustable LR4, altura: 0,25 m — 10 unidades

Estas bases se instalan en las posiciones de soporte inferiores de la estructura modular.

Proporcionan los puntos de conexión y ajuste inferiores requeridos por esta configuración particular.

La condición real del terreno, el rango de nivelación, el método de anclaje y los requisitos de estabilización deben confirmarse según el sitio de instalación.

Palets LED y Soportes para Palets

El paquete de productos actual también incluye:

• Paleta LED — 4 piezas

• Soporte para paletas — 5 unidades

El dibujo muestra estos componentes en el área frontal inferior debajo de la pantalla LED.

Forman parte de la disposición de soporte LED/plataforma de trabajo para este producto en particular.

Debido a que no se ha proporcionado una clasificación de carga separada ni una función operativa exacta, esta página no los describe como una plataforma de mantenimiento certificada ni asigna una capacidad de equipo específica.

Si el cliente requiere una plataforma de instalación o mantenimiento dedicada, su uso previsto y su carga deben confirmarse antes de la producción.

peso del embalaje: 835 kg

volumen de embalaje: 2cbm

Lista de cantidades

Una estructura temporal dedicada para pantallas LED

Este producto no es un escenario de concierto completo.

Su trabajo es mucho más específico:

para proporcionar una estructura de soporte temporal modular para una pantalla LED.

Eso significa que se puede utilizar junto con un separado:

• escenario principal

• armadura de techo

• sistema de sonido

• sistema de iluminación

• estructura detrás del escenario

sin necesidad de que la pared LED se convierta en parte del marco del escenario principal.

Esto lo hace útil para producciones de conciertos donde la posición de la pantalla LED debe permanecer flexible.

Para aplicaciones más amplias en escenarios de conciertos y producción en vivo, consulte nuestra página de eventos de conciertos .

Aplicaciones típicas

Esta pared de soporte LED de 8 m × 1 m × 6 m se puede utilizar para aplicaciones como:

• Pantallas de fondo LED de concierto

• Paredes LED para festivales

• Pantallas LED al lado del escenario

• Pantallas de video de eventos en vivo

• Paredes de exhibición de ceremonia

• Exhibiciones temporales para eventos al aire libre

• Instalaciones LED para eventos corporativos.

Las dimensiones y el peso reales de la pantalla deben proporcionarse antes de confirmar la estructura final.

¿Qué se incluye en este producto?

El paquete de producto confirmado incluye:

pilares verticales
+
tubos horizontales
+
tirantes diagonales
+
bases ajustables
+
paletas LED
+
soportes para paletas

La pantalla LED en sí no se incluye automáticamente a menos que se indique específicamente en la cotización.

De manera similar, los gabinetes LED, procesadores, cables, distribución de energía, hardware de montaje de pantalla y otros equipos AV solo deben considerarse incluidos cuando se confirme específicamente.

Fabricación personalizada

La configuración de 8 m × 1 m × 6 m es una estructura de soporte de LED específica.

DragonStage puede analizar otros requisitos como:

• Ancho total diferente

• diferente altura

• Diferente profundidad estructural

• Diferentes espacios entre bahías

• Diferentes cantidades de paletas LED

• Diseños de plataforma alternativos

• Diferentes dimensiones de pantalla

• Diferentes interfaces de instalación

Para una pared de soporte LED personalizada, es útil proporcionar tanto las dimensiones de la pantalla LED como el peso total de la pantalla , en lugar de solo el tamaño de la estructura exterior.

¿Qué información se necesita para la cotización?

Para una estructura de soporte de pantalla LED similar, proporcione:

• Ancho de la pantalla LED

• Altura de la pantalla LED

• Tamaño del gabinete LED

• Número de gabinetes LED

• Peso total de la pantalla LED

• Ancho de estructura requerido

• Altura requerida de la estructura

• Uso interior o exterior

• Ubicación de instalación

• Condición del terreno

• Plataforma de trabajo/instalación requerida

• Método de fijación de pantalla

• Dibujo del proyecto o imagen de referencia.

Esta información permite que la configuración estructural coincida con el sistema LED real en lugar de seleccionar una pared de soporte solo por sus dimensiones generales.

Nota técnica importante

La información confirmada para este producto incluye:

• 8m de ancho total

• 1m de profundidad total

• 6 m de altura total

• cantidades enumeradas de tubos modulares y soportes

• 10 bases ajustables

• 4 paletas LED

• Soportes de paleta de 5 soportes

La información suministrada no establece:

• peso máximo de la pantalla LED

• carga adjunta permitida

• resistencia al viento

• requisito de lastre

• requisito de anclaje

• requisito de cimentación

• factor de seguridad

• certificación estructural

• aprobación del código local

• aprobación de ingeniería

Estos requisitos dependen de la pantalla LED real, la ubicación de instalación, las condiciones del sitio y el diseño final del proyecto.

Preguntas frecuentes

¿Cuál es el tamaño total de esta estructura de soporte de pantalla LED?
La estructura mide aproximadamente 8 m de ancho × 1 m de profundidad × 6 m de alto.

¿Para qué se utiliza principalmente la estructura?
Está diseñado como una pared de soporte modular temporal para pantallas LED de conciertos y eventos.

¿Está incluida la pantalla LED?
No. Esta página de producto describe la estructura de soporte. La pantalla LED solo se incluye si se indica específicamente en el presupuesto.

¿Qué profundidad tiene la estructura?
La profundidad estructural total es de aproximadamente 1 m..

¿Qué miembros verticales se utilizan?
El BOQ actual incluye 30 unidades de pilares LR1 de 2 m..

¿Cuántas bases ajustables se incluyen?
El sistema incluye 10 bases ajustables LR4 , cada una especificada a aproximadamente 0,25 m de altura.

¿Para qué se utilizan los palets LED?
Se incluyen cuatro paletas LED y cinco soportes para paletas como parte de la disposición de plataforma/soporte de pantalla inferior que se muestra en la configuración del producto. Su carga de trabajo exacta y función final deberán confirmarse según el proyecto.

¿Se puede personalizar el tamaño de la estructura?
Sí. El ancho, la altura, la profundidad, el diseño de la bahía y la disposición de la plataforma se pueden personalizar según los requisitos de la pantalla LED.

¿Qué información debo proporcionar antes de realizar el pedido?
Proporcione las dimensiones de la pantalla LED, el peso total, la disposición del gabinete, la ubicación de instalación y si la estructura se usará en interiores o exteriores.
