Comprensión del papel de ingeniería de los sistemas de andamios modulares en la producción de conciertos modernos

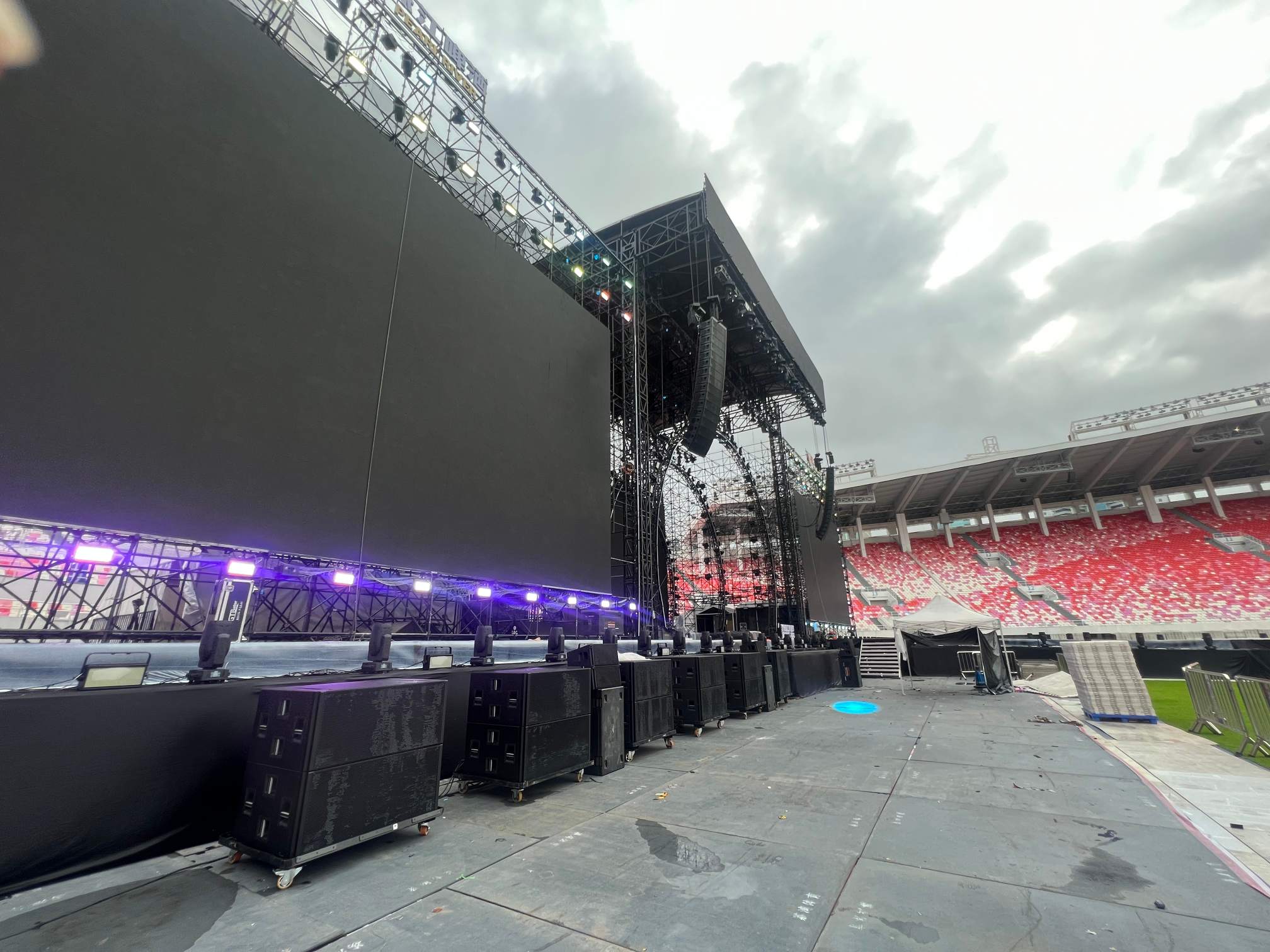

Cuando el público ve un concierto en un gran estadio, la mayor parte de la atención se centra en los artistas, la iluminación y las pantallas LED. Pocas personas se dan cuenta de que gran parte de la infraestructura temporal que rodea el escenario principal está sostenida por estructuras Ringlock.
Los sistemas Ringlock modernos son mucho más que andamios de construcción. Han evolucionado hasta convertirse en sistemas de ingeniería modulares capaces de soportar paredes LED, accesorios de iluminación, altavoces, instalaciones detrás del escenario, equipos técnicos y rutas de acceso de los artistas, todo dentro de una única estructura integrada.
Durante la construcción del Festival de Música Guangzhou Pearl Beer Festival 2026, observamos cómo se integraron grandes estructuras Ringlock con el escenario del techo hidráulico. En lugar de actuar como torres independientes, formaban una parte esencial del sistema escénico general.
Este artículo explica cómo se planificaron, construyeron y adaptaron estas estructuras para soportar los exigentes requisitos de un concierto en un estadio moderno.
Observación de ingeniería
Las estructuras Ringlock observadas durante este proyecto incluyeron las siguientes características:
Grandes sistemas Ringlock instalados a ambos lados del escenario del techo hidráulico
Un perfil estructural general que se asemeja al carácter chino "几"
Repisas de refuerzo de servicio pesado instaladas antes de crear aberturas estructurales
Espacios reservados para armarios eléctricos y equipos técnicos.
Sistemas de soporte de pantalla LED integrados
Plataformas superiores para luminarias.
Vigas en voladizo que soportan altavoces line array
Redes de seguridad internas contra caídas
Plataformas de trabajo independientes de 10×10 metros
Carpas de entrada de 4 × 4 metros conectadas a carpas de vestuario más grandes
Rampas de acceso para artistas y transporte de equipos.
Estas observaciones demuestran que el sistema Ringlock funcionó como una estructura de ingeniería multifuncional en lugar de simplemente un andamio.
¿Por qué se utilizan estructuras Ringlock junto al escenario principal?
La etapa del techo hidráulico soporta el área de desempeño principal, pero muchos otros sistemas de producción aún requieren soporte estructural independiente.
Durante este proyecto, las estructuras Ringlock llevaron a cabo numerosas funciones simultáneamente:
Pantallas LED laterales
Accesorios de iluminación
Altavoces de matriz lineal
Plataformas técnicas de trabajo
Entradas de artistas
Equipo electrico
Circulación entre bastidores
Protección de seguridad
En lugar de construir sistemas de soporte separados para cada función, los ingenieros los combinaron en una estructura modular.
Construya la estructura primero, cree las aberturas después
Una de las observaciones más interesantes durante este proyecto fue la secuencia de construcción.
Mucha gente supone que los contratistas simplemente dejan aberturas dondequiera que se requiera una puerta o un gabinete para equipos.
En realidad, el proceso fue casi al revés.

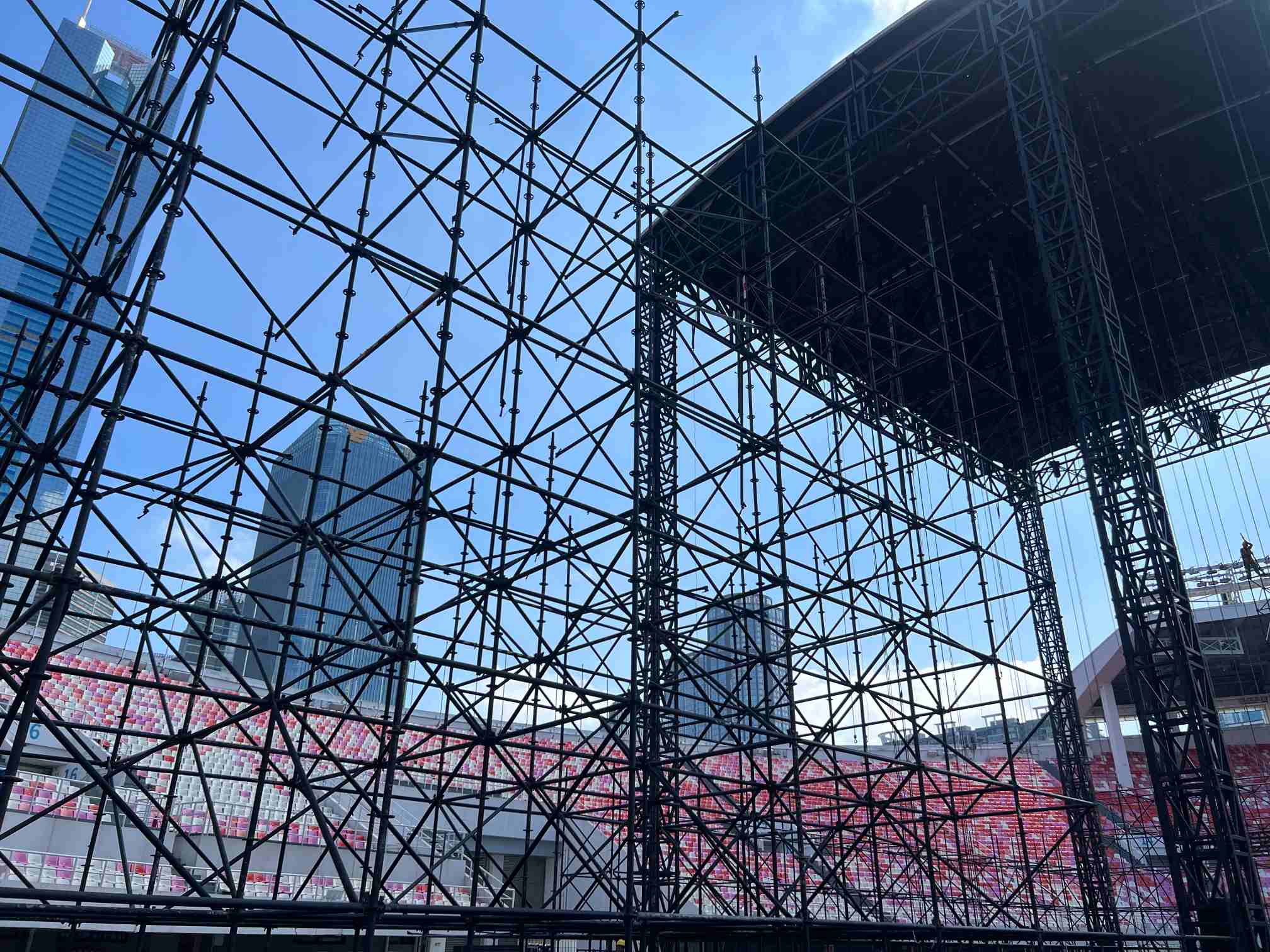

La estructura Ringlock se montó por primera vez como un marco completo y continuo.
Sólo después de completar el sistema estructural general se modificaron secciones seleccionadas para crear espacios funcionales.
Esta secuencia ayuda a mantener la integridad estructural general durante la construcción.

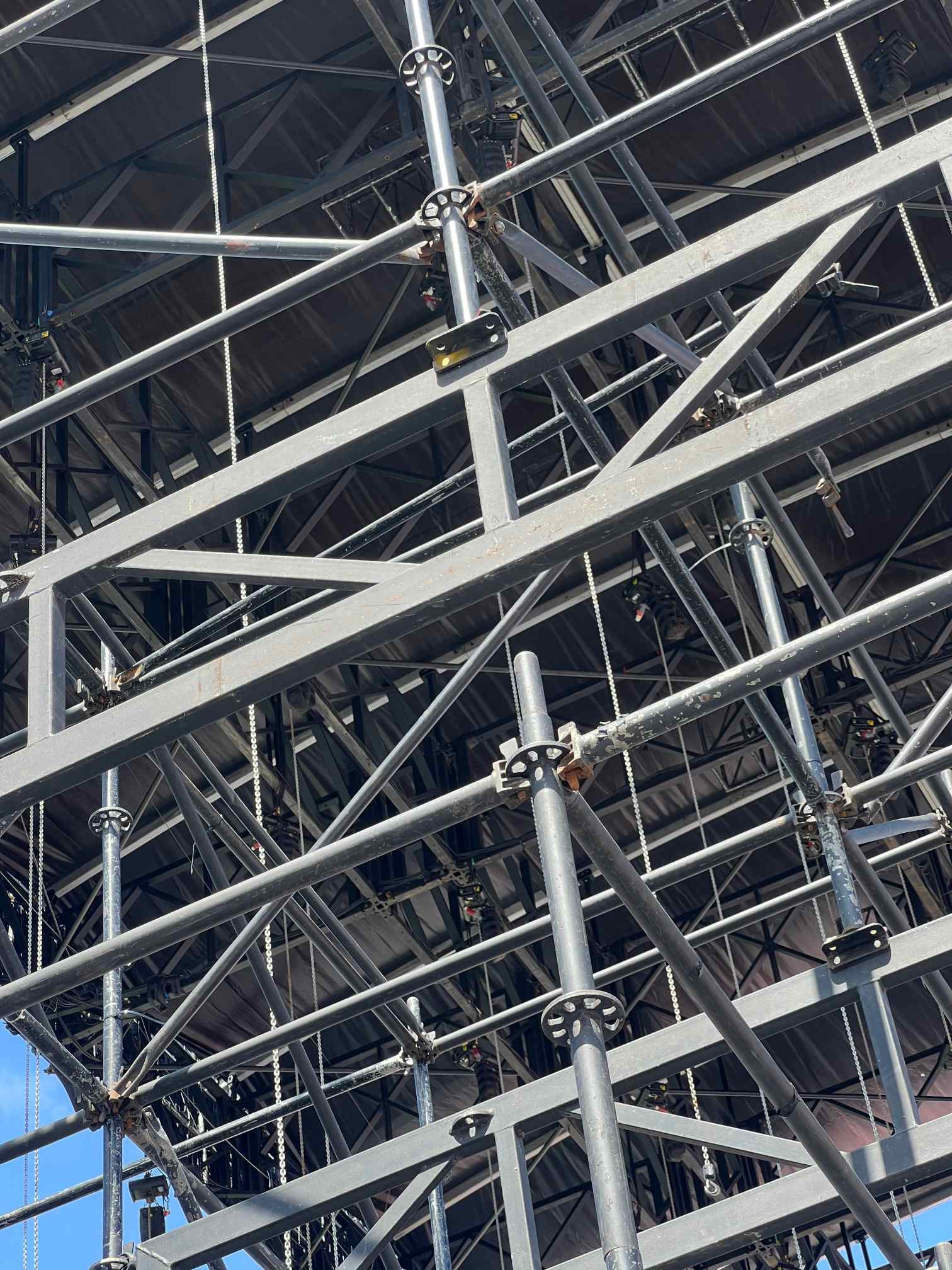

Se instalaron repisas de refuerzo de alta resistencia antes de retirar los miembros estructurales
Antes de crear cualquier abertura, se instalaron repisas de refuerzo de servicio pesado en lugares donde luego se eliminarían los miembros estructurales.
Estas vigas reforzadas se colocaron encima del futuro:
Entradas de artistas
Áreas de gabinetes de equipos
Pasajes técnicos
Vías de acceso al servicio
Sólo después de instalar estos miembros de refuerzo se retiraron las correspondientes normas Ringlock y largueros.
Esto aseguró que las cargas estructurales pudieran continuar transfiriéndose de manera segura alrededor de la abertura.
En lugar de debilitar la estructura, las aberturas pasaron a formar parte del plan de ingeniería original.
Ringlock Structures admitió múltiples sistemas de ingeniería
A diferencia de los andamios de construcción habituales, las estructuras Ringlock de este proyecto soportaron numerosos sistemas de producción independientes.

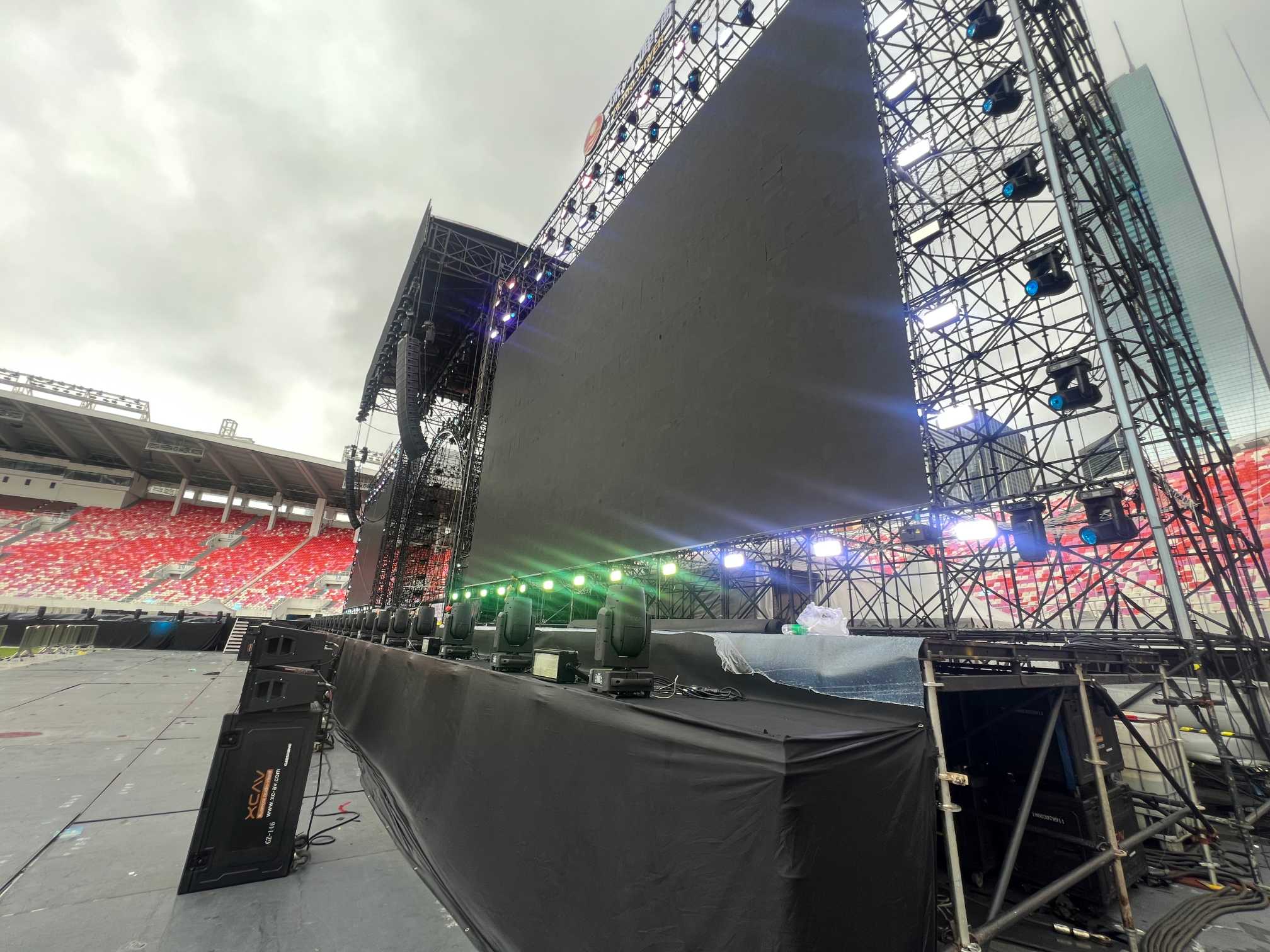

Pantallas LED
Se instalaron grandes paredes LED a ambos lados del escenario.
El borde inferior de cada pantalla comenzaba aproximadamente a un metro por encima del suelo del escenario.
Se utilizaron tubos rectangulares de acero (aproximadamente 50 × 30 mm) debajo de los paneles LED para crear una línea de soporte nivelada.
La parte trasera de la pared LED se aseguró con correas de seguridad para evitar el movimiento bajo carga de viento.
Plataformas de iluminación
Por encima de las pantallas LED, la estructura Ringlock proporcionó posiciones de montaje para numerosos accesorios de iluminación.
El sistema de plataforma modular permitió a los técnicos instalar, ajustar y mantener equipos de iluminación de forma segura durante la construcción y los ensayos.
Soporte para altavoces Line Array
En los bordes exteriores de las estructuras Ringlock, vigas en voladizo se proyectaban hacia afuera desde el marco principal.
Estas vigas en voladizo soportaron sistemas de altavoces de matriz en línea adicionales que daban servicio a la audiencia fuera de la cobertura de los arreglos del escenario principal.
Soportar cargas suspendidas requiere una cuidadosa consideración de las trayectorias de carga y la resistencia de la conexión. Principios de ingeniería similares se analizan en Análisis de carga para sistemas de escenario modulares..
Ringlock también creó una infraestructura detrás del escenario
Las estructuras Ringlock no se limitaron a soportar equipos de producción.
También formaban parte del sistema operativo detrás del escenario.
Ambos lados del escenario incluían plataformas Ringlock de aproximadamente 10 × 10 metros.
Estas plataformas se conectaron directamente con:
Carpas de entrada de 4×4 metros
Carpas vestuarios de 10×10 metros
Áreas de espera para artistas
Espacios de trabajo técnico
Rampas de acceso inclinadas se extendían desde los lados exteriores de las plataformas, permitiendo a los artistas y al equipo moverse eficientemente entre las instalaciones detrás del escenario y el escenario.
Esto demuestra cómo las estructuras temporales pueden combinar funciones operativas y de ingeniería dentro de un diseño integrado.
La seguridad interna se incorporó a la estructura
Otra observación importante fue la instalación de redes internas de seguridad contra caídas.
Aunque invisibles para el público, estos sistemas de seguridad protegen a los técnicos que trabajan en altura durante:
instalación de LED
Instalación de iluminación
Enrutamiento de cables
Mantenimiento de equipos
Las estructuras temporales deben diseñarse no sólo para la estabilidad estructural sino también para la seguridad de los trabajadores durante todo el proceso de construcción.
Debido a que este concierto se construyó dentro del Centro Deportivo Tianhe de Guangzhou, proteger la pista de atletismo existente fue una consideración de ingeniería importante.

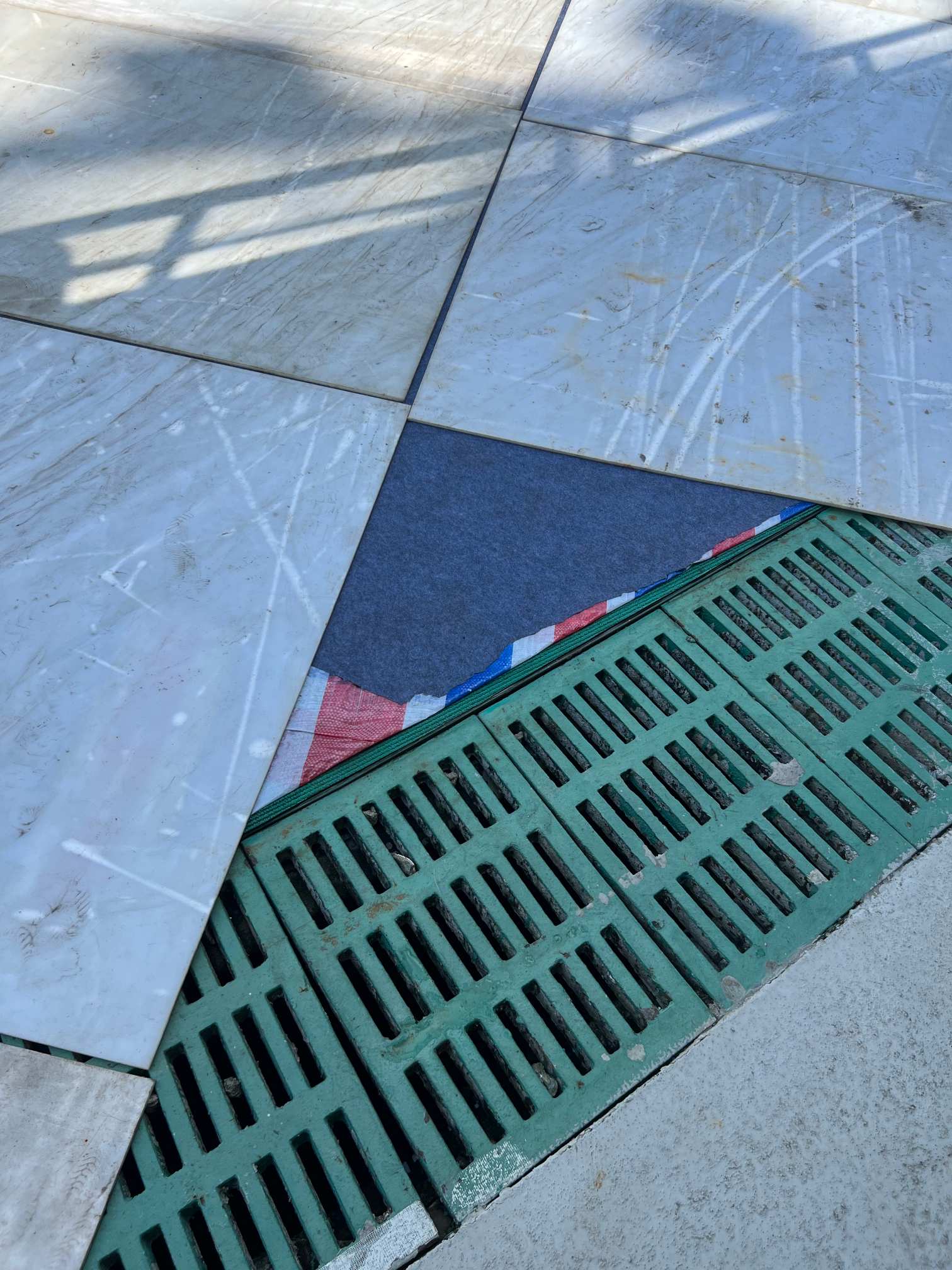

Antes de que se erigieran los estándares Ringlock, se instalaron múltiples capas protectoras sobre la superficie del estadio.
De abajo hacia arriba, el sistema de protección constaba de:
Lonas de plástico impermeables
Fieltro antideslizante gris
Tableros de plástico protectores blancos.
Placas de acero
Almohadillas de madera debajo de cada estándar Ringlock
Cada pata Ringlock descansaba sobre una plataforma de madera de aproximadamente 100 × 100 mm.
Estas almohadillas distribuyeron cargas concentradas al tiempo que aumentaron la fricción entre las placas base de acero y la superficie protectora.
En lugar de simplemente proteger el lugar, este sistema en capas también creó una base más estable para la estructura temporal.
Ringlock es un sistema de ingeniería modular
Desde la perspectiva del público, las estructuras laterales parecen ser andamios normales y corrientes.
En realidad funcionan como un completo sistema de ingeniería modular.
Requisito de ingeniería
Solución de bloqueo de anillo
Soporte de pantallas LED
Estructura vertical modular
Instalar accesorios de iluminación
Plataformas de trabajo superiores
Suspender arreglos en línea
Vigas voladizas
Crear entradas al escenario
Aberturas estructurales reforzadas
Armarios electricos de casa
Espacios reservados para equipos
Conecta áreas detrás del escenario
Plataformas y rampas de acceso
Proteger a los trabajadores
Redes de seguridad internas
Adáptese a los diseños cambiantes
Sistema constructivo modular
Cada componente contribuye al desempeño general de la etapa temporal en lugar de cumplir un único propósito.
Conclusión
Las estructuras Ringlock observadas durante este concierto en el estadio demuestran cómo los sistemas de andamios modulares han evolucionado hasta convertirse en plataformas de ingeniería multifuncionales.
En lugar de apoyar únicamente las obras de construcción, se convirtieron en una parte integral del concierto en sí.
Llevaban pantallas LED, equipos de iluminación y altavoces.
Crearon rutas de circulación entre bastidores.
Proporcionaron plataformas de trabajo técnicas.
Protegieron a los trabajadores durante la instalación.
Acomodaron equipos eléctricos manteniendo la integridad estructural mediante un refuerzo cuidadosamente planificado.
Quizás la lección de ingeniería más importante de este proyecto fue la secuencia de construcción en sí.
La estructura Ringlock se ensambló por primera vez como un sistema estructural completo.
Luego se instalaron repisas de refuerzo de alta resistencia en lugares donde se requerían futuras aberturas.
Sólo después de completar el refuerzo se eliminaron secciones para crear entradas, armarios para equipos y pasillos de servicio.
Este enfoque demuestra un principio importante de la ingeniería de eventos temporales:
Primero se diseña una estructura estable. Posteriormente se crean espacios funcionales.
Comprender este principio ayuda a explicar por qué los sistemas Ringlock modernos se han convertido en una de las soluciones estructurales más versátiles para la producción de conciertos a gran escala.
