armazón de espiga
Volumen de embalaje: 9cbm
peso del embalaje: 1020 kg
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 14.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 8.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 5.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| haz cubo | 6 caras | CS389 × 389 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
armadura de pernos
peso del embalaje: 1100 kg
Volumen de embalaje: 10 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 14.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | BS400 × 400 | 8pcs |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 2 piezas |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| Viga de 8.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | BS400 × 400 | 4pcs |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 2 piezas |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| Pilar de 5.00 m | 4 sets | 3.00 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 1.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| haz cubo | cubo 400x400 | 0pcs |
| Torre de marco | Bloque de manga de truss Bolt S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |

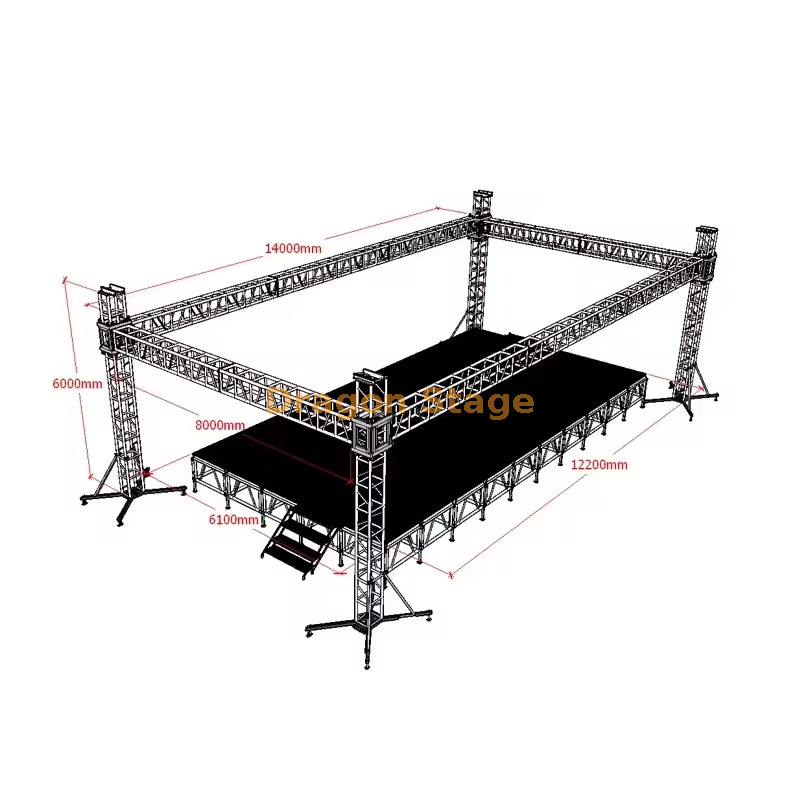

Sistema profesional de truss para eventos a gran escala (14 mx 8 mx 6 m)
Aumente el valor de su producción con nuestro sistema de armazón de iluminación de aluminio premium de 14 m de ancho por 8 m de profundidad. Situada a una altura libre de 6 m, esta estructura robusta está diseñada para una carga de alta capacidad, lo que la convierte en la opción ideal para equipos de iluminación profesional, soporte de pantallas LED y conjuntos de audio masivos.
Construido con una aleación de aluminio de alta calidad y calidad aeronáutica, este sistema de truss ofrece el equilibrio perfecto entre portabilidad liviana e integridad estructural extrema. El diseño modular permite un montaje y desmontaje rápidos, mientras que los bloques de esquina reforzados y los estabilizadores garantizan la máxima seguridad tanto en espacios interiores como exteriores.
Especificaciones técnicas clave:
Ancho total: 14.000 mm (14 m)
Profundidad total: 8.000 mm (8 m)
Altura total: 6.000 mm (6 m)
Material: aleación de aluminio de alta resistencia
Aplicación: Conciertos, festivales, ferias comerciales y eventos corporativos
Características: Pies niveladores integrados, armazón cuadrado de alta resistencia y capacidad de montaje multipunto.
Ya sea que esté organizando un festival de música o el lanzamiento de un gran producto corporativo, este truss de 14 x 8 m proporciona el marco profesional necesario para respaldar su visión de forma segura y elegante.
Sistema de truss de iluminación para eventos profesional de aluminio resistente de 14x8x6m (altura de 6m)
1. Introducción
Para los promotores de festivales regionales y las empresas productoras de eventos, la estructura aérea es la columna vertebral del espectáculo técnico. El sistema de armazón de iluminación para eventos de aluminio de alta resistencia de 14x8x6m de DragonStage es una solución de ingeniería de primer nivel que proporciona 112 metros cuadrados de área de actuación cubierta profesional. Con un espacio libre vertical versátil de 6 metros y un espacio libre de alta resistencia de 14 metros, este sistema está optimizado para producciones que exigen montajes de alta capacidad para iluminación, audio y pantallas LED de gran formato. Utilizando un marco de conexión de espiga de precisión y aluminio de grado industrial, esta estructura ofrece una presencia imponente en el escenario con las capacidades de despliegue rápido necesarias para las giras de eventos modernas.
2. Desafíos y soluciones
Un desafío importante para los tramos horizontales de 14 metros es gestionar el 'hundimiento' estructural o la deflexión bajo el peso combinado del techo y el equipo técnico instalado. DragonStage resuelve esto utilizando una aleación de aluminio 6061-T8 , que ofrece una dureza y un límite elástico significativamente mayores que las aleaciones estándar, lo que garantiza que las vigas de 14 metros permanezcan rígidas bajo carga. Otra preocupación crítica para las estructuras de 6 metros de altura es la estabilidad contra cargas de viento laterales en ambientes exteriores. Nuestras torres de soporte terrestre cuentan con bases reforzadas con estabilizadores extendidos y gatos niveladores de alta resistencia para proporcionar un centro de gravedad seguro. Para mitigar los riesgos climáticos, la geometría del techo inclinado facilita la escorrentía de agua a alta velocidad, evitando la peligrosa acumulación de peso en bolsas de agua en la cubierta de PVC durante las fuertes lluvias.
3. Características y beneficios clave
Este sistema de 14x8x6m está fabricado con de grado aeroespacial una aleación de aluminio 6061-T8 . Este material especializado se trata con una solución térmica y se trabaja en frío para proporcionar la máxima relación resistencia-peso, lo que garantiza que la estructura siga siendo un activo profesional a largo plazo (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
El sistema cuenta con un elevador de soporte en tierra profesional de 4 torres. Esto permite equipar toda la parrilla de 14x8 m con luces de haz, arreglos lineales de audio y cableado a la altura de la cintura antes de izarla de forma segura hasta su vértice de 6 metros. Según los estándares de seguridad internacionales, el uso de un sistema de conexión de espiga (cónica) es superior para entornos de conciertos con alta vibración porque crea una unión sólida y unificada que elimina el juego estructural (Fuente: https://www.plasa.org ).
Para garantizar un entorno completo en el lugar, este trussing está diseñado para una integración perfecta con nuestras plataformas modulares de escenario de aluminio. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, lo que proporciona una base estable que coincide con el nivel profesional de la plataforma aérea (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Es 14x8m un tamaño estándar para festivales regionales al aire libre? R: Sí. Este espacio proporciona un área de escenario profesional de 112 m2 que alberga cómodamente bandas completas, configuraciones de backline y posiciones de monitores técnicos.
P: ¿Puede esta estructura de 6 metros soportar pantallas LED pesadas? R: Absolutamente. El armazón tipo caja de alta resistencia 6061-T8 está diseñado específicamente para aparejos de alta capacidad. Para el peso específico de su panel, comuníquese con nuestros ingenieros para obtener un informe de cálculo de carga verificado.
P: ¿La marquesina de PVC es ignífuga e impermeable? R: Sí. Nuestras marquesinas están hechas de PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares internacionales de seguridad ignífugos B1/M2.
P: ¿Cómo elevamos el tramo de 14 metros? R: El sistema utiliza un sistema de elevación de torre. Para una rejilla de este tamaño, recomendamos utilizar polipastos eléctricos de cadena sincronizados para garantizar una elevación segura, nivelada y eficiente.
5. Fuerte llamado a la acción (CTA)
Asegúrese de que su próxima producción se base en ingeniería de élite y seguridad industrial. Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener una cotización personalizada sobre el sistema de armazón de iluminación para eventos de alta resistencia de 14x8x6m. Descarga nuestras especificaciones técnicas y comienza a planificar tu temporada de conciertos más exitosa hasta el momento.
