Volumen de embalaje: 27 cbm
peso del embalaje: 2850 kg
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 16.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 11.00 m | 6 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 18 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 6 piezas |
| Base de acero s | 6 piezas |
| Top Sección S | 6 piezas |
| T2, motor eléctrico, marca china, carga: 1000 kg, longitud de cadena: 25 m, velocidad de elevación : 3,2 m/min, 380 V-3 frases, salida: 750 W, clase Ins: F, cuerpo | 6 piezas |
| T3, controlador de polipasto eléctrico, 1 unidad puede controlar el motor de 8 unidades. | 1 por ciento |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 1.60 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Viga superior de 12.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 8.20 m haz oblicuo | 6 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.20 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 8.20 m de armadura de escalera | 8 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 16 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 2.20 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 1 por ciento |
| Conectar placa con abrazadera | 3 piezas |
| Aferración | 16 piezas |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 312.16 | 1 por ciento |

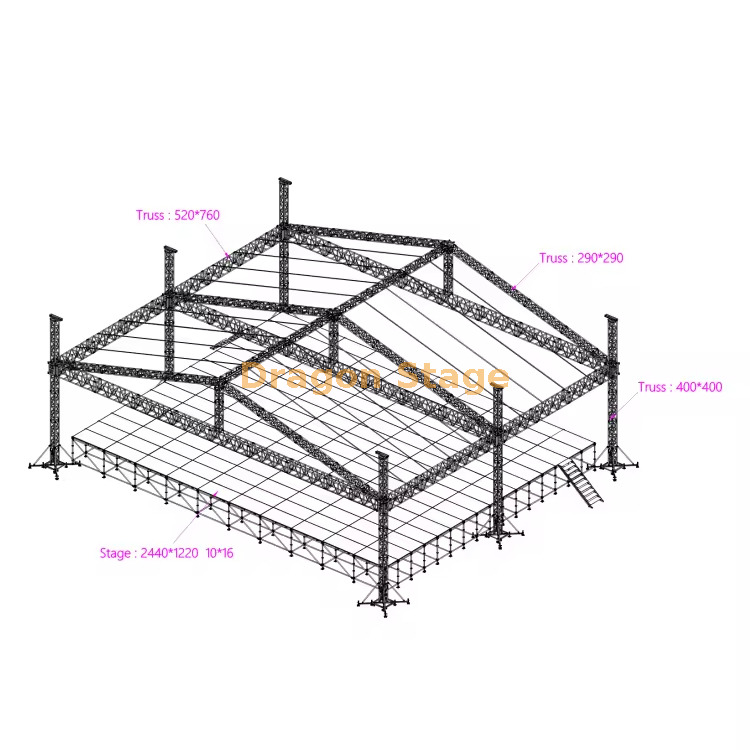

Sistema profesional de armadura de techo de escenario de aluminio con sonido e iluminación de 16x12x12m
1. Introducción
Para actuaciones a nivel de estadio y festivales masivos al aire libre, la altura y la amplitud son los dos factores más críticos en el diseño del escenario. El armazón de iluminación de escenario portátil de aluminio con sonido DragonStage de 16x12x12m es una solución estructural monumental diseñada para eventos de alta capacidad. Con una extensa área cubierta de 192 metros cuadrados y un imponente espacio libre vertical de 12 metros, este sistema está diseñado para albergar los sistemas de iluminación y sistemas de sonido line array más exigentes del mundo. Este sistema es el punto de referencia para las empresas de producción que requieren una presencia en un 'gran escenario' con la modularidad de la ingeniería del aluminio.
2. Desafíos de la industria y soluciones profesionales
El principal desafío de ingeniería para una estructura de esta magnitud es la gestión dinámica de la carga de un tramo de 16 metros a una altura de 12 metros. En estas dimensiones, la cizalladura del viento se convierte en un factor importante y el peso de la propia armadura requiere un cálculo preciso para evitar la fatiga estructural.
DragonStage aborda estos desafíos utilizando una aleación de aluminio 6082-T6 de alta resistencia con espesores de pared reforzados (hasta 4 mm o 5 mm en secciones críticas). El tramo de 16 m está sostenido por un sistema de torre especializado que utiliza bloques de revestimiento de alta resistencia y bisagras de acero para garantizar que la carga vertical se transfiera directamente al suelo. Para gestionar los riesgos medioambientales, el sistema está diseñado para interactuar con lastre de agua de alta capacidad o pesos de hormigón, lo que garantiza que las torres de 12 metros permanezcan verticales incluso en condiciones de viento difíciles. El diseño de soporte del suelo permite preinstalar todo el techo de 16 x 12 m y elevarlo de forma segura mediante polipastos de cadena eléctricos de alto par (Fuente: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
3. Características clave y beneficios operativos
El armazón de iluminación de 16x12x12m está diseñado como una inversión en infraestructura a largo plazo para casas de producción de élite.
Capacidad de luz libre de 16 metros
Las vigas principales de este sistema están diseñadas para proporcionar un claro libre de 16 metros sin necesidad de soportes centrales. Esto permite vistas sin obstáculos del escenario y proporciona a los diseñadores de iluminación un lienzo enorme para efectos cenital. Al utilizar vigas reforzadas con pernos o espigas , el sistema mantiene una carga de trabajo segura (SWL) alta, capaz de soportar varias toneladas de iluminación, pantallas LED y sistemas de megafonía (Fuente: https://www.dragontruss.com/Stage-Truss-pl3452133.html ).
Proyección de sonido vertical de 12 metros
La altura es esencial para el audio de largo alcance. Las torres de 12 metros permiten a los equipos de producción colgar grupos de arreglo lineal a una altura que garantice niveles de presión sonora consistentes incluso para audiencias a cientos de pies de distancia. El 1 sistema de elevación de torre integrado es compatible con polipastos manuales y eléctricos, lo que brinda a los equipos la flexibilidad de montar todo el espectáculo a la altura de la cintura antes de izarlo a su altura de corte de 12 metros (Fuente: https://www.dragontruss.com/Speaker-Truss-pl3352133.html ).
Ingeniería certificada TUV
La seguridad a esta escala no es negociable. Cada soldadura, pasador y acoplador del sistema de 16x12x12m cumple con los estándares de seguridad internacionales TUV y SGS . Cada compra viene con un informe estructural completo, que es vital para obtener las aprobaciones de ingeniería necesarias para eventos en estadios y centros de la ciudad. La cubierta de PVC de alta tensión también es ignífuga y resistente a los rayos UV, lo que garantiza un rendimiento en todo tipo de clima (Fuente: https://www.dragontruss.com/TUV-Report-dc249965.html ).
4. Preguntas frecuentes prácticas para profesionales del escenario
| Pregunta | Respuesta |
| P: ¿Cuál es la capacidad de carga total para el tramo de 16 m? | La capacidad varía según el perfil de la armadura (p. ej., 400 x 600 mm), pero este sistema suele estar clasificado para cargas distribuidas que superan los 3000 kg. |
| P: ¿Cuántos contenedores de envío se requieren? | Un sistema completo de 16x12x12m normalmente requiere un contenedor High-Cube de 40 pies para el transporte seguro de todos los componentes. |
| P: ¿Se puede ajustar la altura de 12 m para lugares más pequeños? | Sí, las secciones de pilares modulares le permiten establecer la altura en 8 m, 10 m o 12 m completos, según el evento. |
| P: ¿Cómo soporta el techo las fuertes lluvias? | Utilizamos un marco en A de alta tensión o un diseño de techo curvo con tensores internos para garantizar que el agua drene inmediatamente. |
5. Fuerte llamado a la acción (CTA)
Escale su producción a niveles de estadio con una estructura diseñada para una seguridad absoluta y un impacto masivo. Confíe en DragonStage para obtener la estabilidad que exigen sus eventos más importantes.
¿Le gustaría que le proporcione un análisis de carga personalizado para su lista de equipos específica o una cotización de flete para el sistema de 16x12x12m hasta su ubicación?
