Peso de embalaje: 1600 kg
Volumen de embalaje: 13cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 10.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga de 10.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Pilar de 6.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| haz cubo | Spigotcube 289x289 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 10.00 m Beam superior | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 5.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 5.20 m de armadura de escalera | 8 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 2.20 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 16 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 177.36 | 1 por ciento |

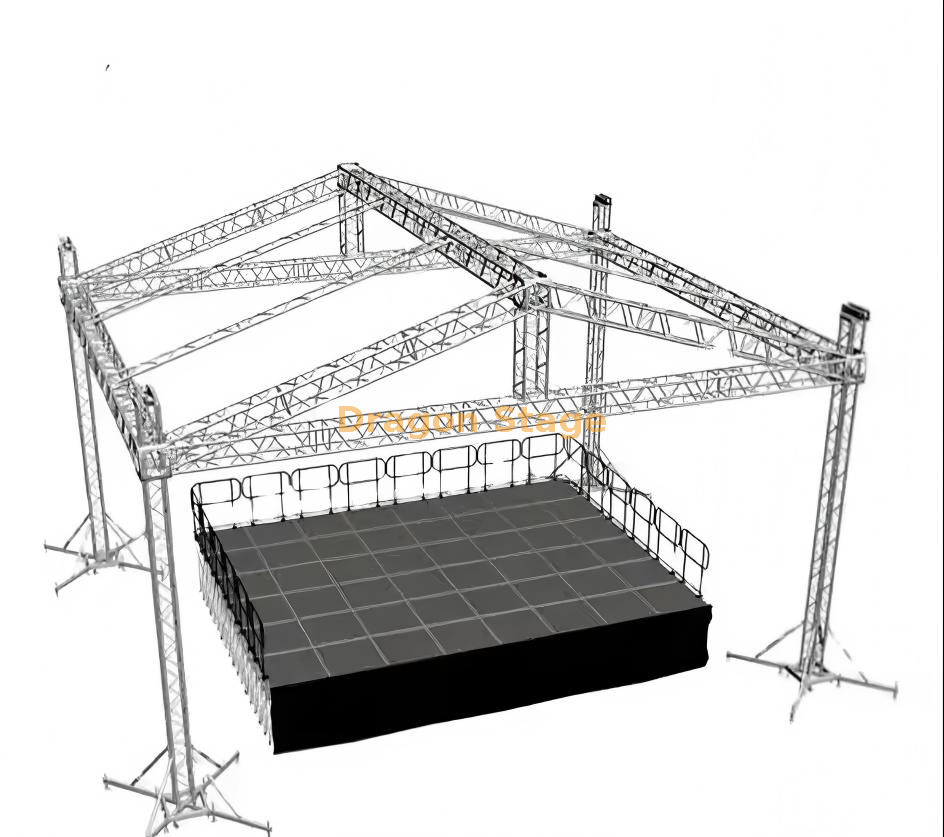

Sistema al aire libre del braguero de la iluminación del concierto de la aduana el 10x10x7m de aluminio profesional
1. Introducción
En el competitivo mundo de la producción de eventos en vivo, el 'punto ideal' para festivales al aire libre y espectáculos corporativos de tamaño mediano suele ser una superficie de 100 metros cuadrados. El armazón de iluminación exterior para conciertos personalizado de aluminio de 10x10x7m de DragonStage está diseñado para proporcionar exactamente esta versatilidad. Equilibrando un espacio libre de 10 metros con un espacio libre vertical de 7 metros, este sistema ofrece un aspecto profesional de 'gran escenario' sin dejar de ser lo suficientemente ágil para un despliegue rápido. Para los organizadores de eventos y las empresas de alquiler, el desafío radica en encontrar un equipo que sea lo suficientemente resistente para transportar pesadas parcelas de iluminación pero lo suficientemente portátil para realizar giras regionales. Este sistema personalizado aborda esas necesidades con componentes de aluminio diseñados con precisión para un rendimiento de alto impacto.
2. Desafíos y soluciones
Una de las principales frustraciones de los constructores de escenarios al aire libre es el riesgo de inestabilidad estructural en superficies blandas o irregulares. Un techo de 10x10m actúa como una importante vela de viento; Sin un anclaje adecuado, la seguridad se convierte en una responsabilidad. DragonStage resuelve esto mediante un sistema de soporte en el suelo de alta resistencia que incluye bloques de manga reforzados y estabilizadores de brazo largo que distribuyen el peso de manera efectiva. Otro problema común es el lento proceso de instalar luces en altura. Nuestra solución utiliza un sistema de torre y elevador que permite ensamblar y cablear toda la red de iluminación a nivel del suelo antes de elevarla a la altura de 7 metros, lo que reduce significativamente los costos de mano de obra y mejora la seguridad de los técnicos.
3. Características y beneficios clave
La columna vertebral de este sistema de 10x10x7m es su construcción de aleación de aluminio 6082-T6, un material reconocido por su alto límite elástico y resistencia natural a la oxidación ambiental (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). Esto garantiza que incluso después de años de exposición a la lluvia y al sol, la armadura mantenga su integridad estructural y su estética profesional.
El sistema de techo está rematado con una marquesina de PVC resistente al fuego que se tensa para garantizar la escorrentía inmediata del agua. Según los estándares internacionales de seguridad para eventos, una marquesina correctamente tensada es esencial para evitar la acumulación de 'bolsas de agua' que pueden provocar el colapso estructural (Fuente: https://www.lsionline.com ).
Además, el equipo de 10x10m es totalmente compatible con nuestras plataformas modulares de aluminio para escenarios. Estas plataformas cuentan con patas de altura ajustable y superficies antideslizantes, lo que proporciona una base estable para los artistas que se alinea perfectamente con la rejilla de iluminación del techo (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ). Esta sinergia crea un ambiente 'plug-and-play' donde la iluminación, el sonido y la puesta en escena funcionan en total armonía.
4. Sección de preguntas frecuentes
P: ¿Cuál es el peso máximo que puede soportar el tramo de 10 m? R: Dependiendo del perfil de armadura seleccionado (por ejemplo, 290 mm o 390 mm), el sistema normalmente puede soportar una carga distribuida de 500 kg a 800 kg a lo largo del tramo principal.
P: ¿Se puede utilizar esta armadura sin el dosel del techo? R: Sí. La estructura de aluminio es un sistema estructural independiente. El dosel es modular y se puede quitar para eventos en interiores o espectáculos al aire libre en climas despejados.
P: ¿Cómo se eleva la rejilla del techo a 7 metros? R: El sistema está diseñado para usarse con cabrestantes manuales o polipastos eléctricos de cadena, que están sujetos a la parte superior de los cuatro pilares.
P: ¿Es difícil de transportar? R: No. A pesar de su gran tamaño ensamblado, el sistema se divide en secciones de armazón modulares y bloques de esquina compactos que se cargan fácilmente en un camión estándar.
5. Fuerte llamado a la acción (CTA)
Asegúrese de que su próxima producción al aire libre se base en seguridad e ingeniería profesional. Póngase en contacto con el equipo de ingeniería de DragonStage para obtener un presupuesto personalizado para el armazón de iluminación de aluminio de 10x10x7m. Descarga nuestras especificaciones técnicas y comienza a planificar tu temporada de conciertos más exitosa hasta el momento.
