Peso de embalaje: 1700 kg
Volumen de embalaje: 17cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 12.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 9,00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 8.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.20 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 9.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga oblicua de 6.20 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 6.20 m de armadura de escalera | 8 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 16 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 194.16 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Manga de alas de 0,00 m. | sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 8.00 m alas | sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de alas | Bloque de manga de espiga S | 0pcs |
| Base de acero s | 0pcs |
| Top Sección S | 0pcs |
| Polipasto manual, ba05 2tons | 0pcs |
| Sección de bisagra de espiga, altura 1m | 0pcs |
| Sling de fibra, ba04,2 toneladas 3m | 0pcs |
| Estabilizador largo | 0pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
Peso de embalaje: 1900 kg
Volumen de embalaje: 12cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 28 PCS |
| 1.22m abrazadera en el escenario | 35 pcs |
| 2.44m abrazadera en el escenario | 32 pcs |
| soportar con un tubo extensible | 40 pcs |
| Base ajustable | 40 pcs |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | ajustable a la altura de la etapa | 2 pcs |

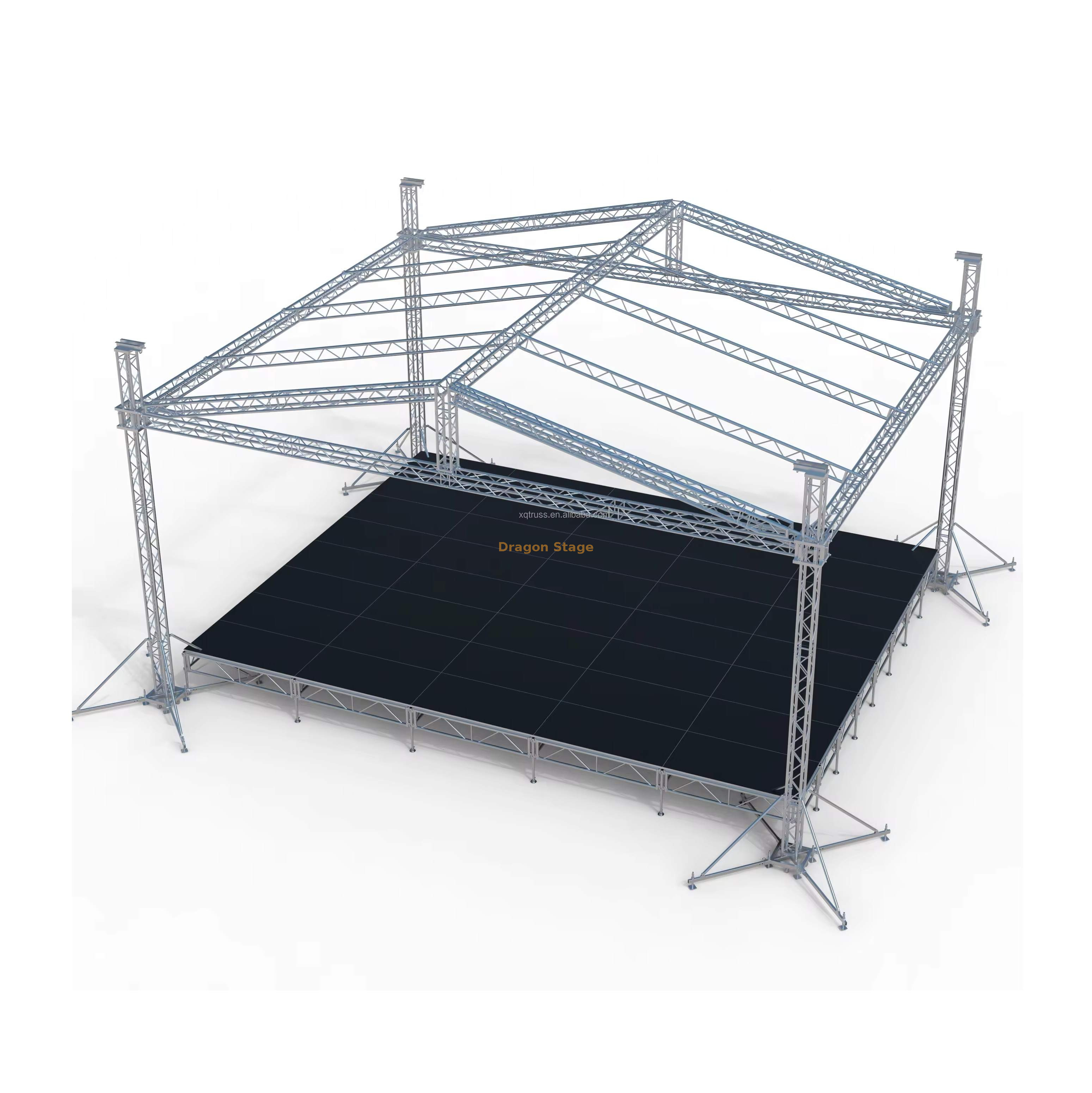

Sistema de armadura de techo de aluminio personalizado de 12x10x9m para conciertos a gran escala
1. Introducción
La ejecución de conciertos de alto impacto y festivales al aire libre a gran escala requiere una base estructural que equilibre una escala inmensa con una seguridad absoluta. El sistema de armazón de iluminación de audio y música de aluminio personalizado DragonStage de 12x10x9m está diseñado para satisfacer estas demandas, proporcionando una enorme área cubierta de 120 metros cuadrados con una imponente altura de moldura de 9 metros. Para los organizadores de eventos y contratistas técnicos, este sistema representa el pináculo del montaje profesional, ya que ofrece el espacio necesario para diseños de iluminación complejos y una proyección acústica óptima. Al centrarse en la confiabilidad de la ingeniería, DragonStage proporciona una estructura que transforma los espacios abiertos en lugares para presentaciones de nivel profesional.
2. Desafíos y soluciones
En el sector de la construcción, la transición de estructuras de mediana a gran escala introduce importantes desafíos en la distribución de la carga y la seguridad en altura. Las armaduras estándar a menudo tienen problemas con la deflexión causada por las pesadas pantallas LED y los conjuntos de audio en un tramo de 12 metros. Además, los costos laborales asociados con el montaje de estructuras masivas pueden erosionar rápidamente la rentabilidad del proyecto.
DragonStage resuelve estos problemas mediante ingeniería y modularidad de alta precisión. Nuestro sistema de 12x10x9m utiliza una aleación de aluminio reforzado y un sistema de torre de alta resistencia que simplifica el levantamiento de plataformas elevadas. Al utilizar bloques de camisa estandarizados y conexiones de alta resistencia, la eficiencia de la instalación mejora drásticamente, lo que permite a las cuadrillas asegurar la estructura en una fracción del tiempo requerido para las alternativas no modulares. Además, nuestro enfoque en la calidad del material garantiza que la estructura permanezca estable incluso bajo las cargas dinámicas de un concierto de alta energía.
3. Características y beneficios clave
El sistema de truss personalizado de 12x10x9m está diseñado como un activo a largo plazo para los profesionales de eventos que requieren la máxima versatilidad y resistencia.
Construcción de aluminio 6061-T6 de alta resistencia
El núcleo del sistema está fabricado con una aleación de aluminio 6061-T6 (o 6082-T6), conocida por su excepcional relación resistencia-peso. Esta elección de material garantiza que, si bien la estructura puede soportar miles de kilogramos de equipos técnicos, sigue siendo lo suficientemente liviana para un transporte rentable y un manejo manejable en el sitio. La resistencia inherente a la corrosión de esta aleación la convierte en una opción ideal para festivales al aire libre donde la exposición a los elementos es inevitable (Fuente: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
Sistema de elevación de torre de 9 metros
La altura es un factor crítico en la producción audiovisual profesional. Los pilares de 9 metros están equipados con bloques de manga especializados y secciones superiores que permiten ensamblar todo el techo y el sistema de iluminación a nivel del suelo y elevarlos de manera segura a su posición. Este enfoque de 'soporte en tierra' es esencial para mantener los estándares de seguridad durante el proceso de construcción, como lo recomiendan los líderes de seguridad de la industria (Fuente: https://www.plasa.org ).
Capacidad de carga y seguridad certificadas
La seguridad es la principal preocupación para cualquier estructura temporal. Cada componente de este sistema de 12x10 m se fabrica para cumplir con rigurosos estándares internacionales, lo que garantiza que los cálculos de carga sean precisos y confiables. Este compromiso con la excelencia en ingeniería está respaldado por informes TUV integrales, que brindan a los contratistas de eventos la documentación necesaria para las aprobaciones regulatorias locales y el cumplimiento de seguros (Fuente: https://www.dragontruss.com/TUV-Report-dc249965.html ).
4. Sección de preguntas frecuentes
P: ¿Cuál es el peso máximo que puede soportar la viga de 12 m? R: La capacidad de carga depende del perfil de armadura específico elegido (por ejemplo, 400x400 mm o 400x600 mm). Se proporcionan tablas de carga detalladas con cada configuración personalizada para garantizar la seguridad.
P: ¿Puede esta estructura de 9 m soportar fuertes vientos? R: Sí. Cuando se utiliza con nuestras bases de acero de alta resistencia, estabilizadores largos y el lastre adecuado, el sistema está diseñado para mantener la integridad estructural en condiciones exteriores estándar.
P: ¿La marquesina del techo de PVC es ignífuga? R: Sí, la marquesina del techo está hecha de material de PVC retardante de llama y cumple con los códigos de seguridad internacionales para estructuras temporales.
P: ¿Puedo cambiar el espacio de 12x10 m más adelante? R: Absolutamente. La naturaleza modular de nuestro trussing le permite reconfigurar los componentes para configuraciones más pequeñas o con formas diferentes, lo que proporciona un excelente retorno de la inversión.
5. Fuerte llamado a la acción (CTA)
Maximice el impacto de su próximo evento con una solución estructural que combina escala, seguridad y velocidad.
Póngase en contacto con el equipo de ingeniería de DragonStage para obtener su solución de truss personalizada y comience a planificar su próxima producción importante hoy mismo.
