peso del embalaje: 3500kg

Volumen de embalaje: 30 cbm

peso del embalaje: 3100kg

Volumen de embalaje: 20 cbm

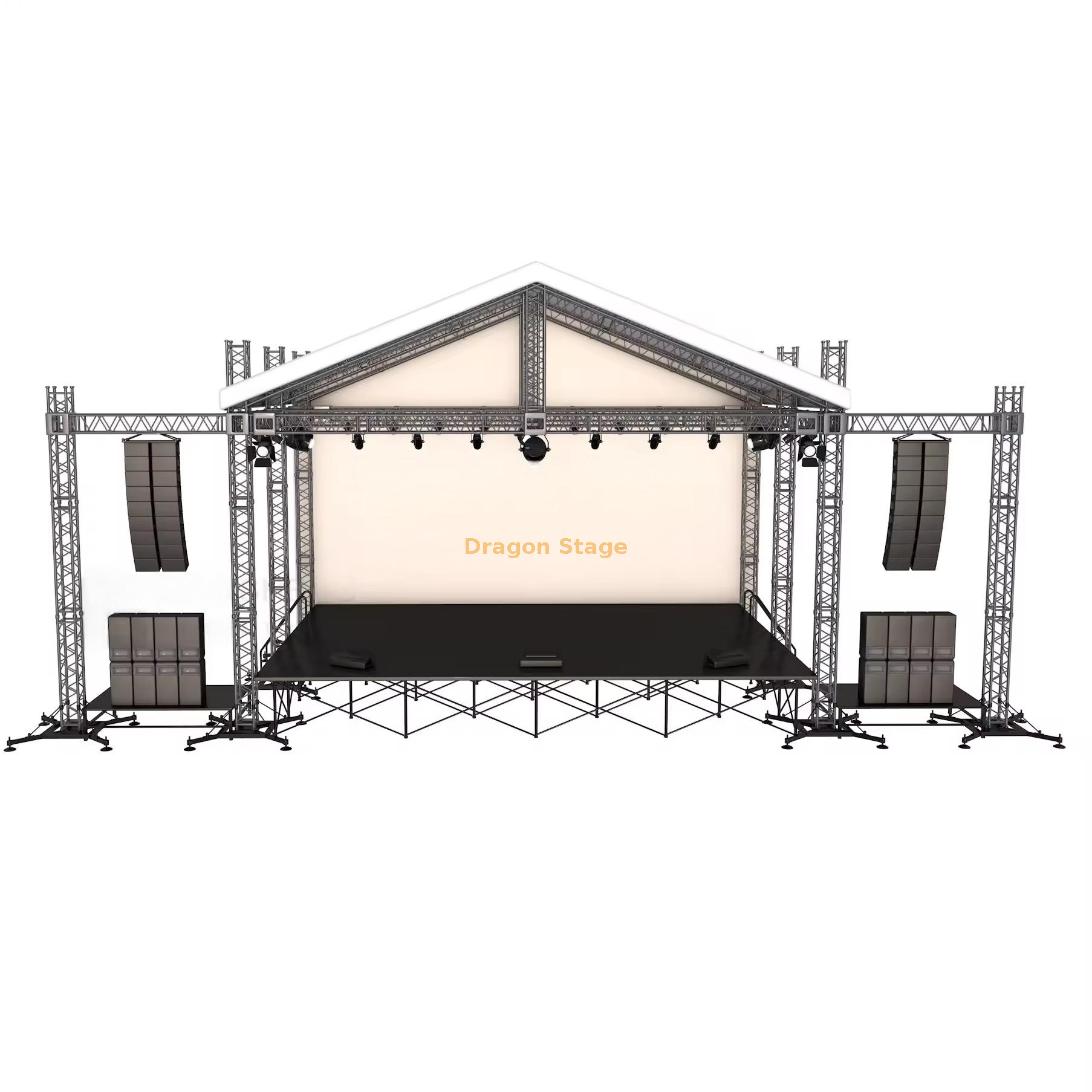

Escenario de armazón de sonido de concierto portátil de aluminio personalizado: 20 m x 10 m x 7 m (envergadura más larga)

Introducción: llegar al público con una potencia de montaje inigualable

El Dragon Stage escenario con estructura de sonido para conciertos portátil de aluminio personalizado establece el estándar para la producción de eventos al aire libre de gran formato, con un espacio libre excepcional de 20 m (65,6 pies) . Esta enorme estructura mide 20 mx 10 mx 7 m (largo x ancho x alto) y está construida en torno a la necesidad de iluminación de alta capacidad, pantallas LED y, lo que es más importante, un pesado sistema de sonido en todo el escenario. Con el respaldo de un robusto sistema de soporte en el suelo de 6 pilares , este armazón proporciona una presencia segura y imponente para cualquier festival de música importante o evento público de gran tamaño.

Características clave y desglose de componentes

I. Estructura de luz extrema de 20 metros

Para alcanzar con seguridad el ancho máximo de 20 metros (65,6 pies), los componentes del truss están diseñados meticulosamente:

• Dimensiones de la Estructura: 20m Largo x 10m Ancho x 7m Alto (Estructura Truss).

• Armazón de viga principal (CS500x600): Las vigas superiores que soportan toda la carga de aparejo utilizan el armazón cuadrado de alta resistencia CS500x600 (perfil de aproximadamente 500 mm x 600 mm). Esto es obligatorio para mantener la seguridad y la capacidad de deflexión en un tramo tan largo y sin soporte.

• Armazón de pilar (CS350x350): Seis pilares verticales utilizan el armazón CS350x350 de alta resistencia , que proporciona un soporte de compresión confiable para la altura de 7 m.

• Integrated Sound Wings: Cuenta con alas de 2 x 3 m de largo para el montaje independiente de sistemas de altavoces line array, sostenidos por sus propios pilares CS350x350 y bases de suelo.

II. Aparejo, elevación y estabilización

Este sistema está reforzado con hardware completo para máxima seguridad operativa:

• Estabilización total: se incluyen 32 estabilizadores largos líderes en la industria (24 estructura principal + 8 alas), lo que proporciona una huella de base maximizada, esencial para entornos con fuertes vientos y aparejos de alta carga. Se debe aplicar adecuado el peso de lastre a las 8 unidades Steel Base M.

• Componentes de la torre de servicio pesado: Todos los componentes de la torre (los bloques de manga con espiga M , , las bases de acero M y las secciones superiores M ) están diseñados para aplicaciones de carga alta, lo que garantiza una interfaz segura entre el sistema de elevación y la rejilla de la armadura principal.

• Sistema de elevación: El sistema está equipado con 8 juegos de polipastos manuales de 2 toneladas (BA05) . Si bien es funcional, dado el tamaño de la estructura de 20 m (3500 kg de peso del armazón), la mayoría de los usuarios profesionales optan por actualizar a polipastos eléctricos de cadena para una elevación vertical más suave, segura y rápida.

III. Plataforma de escenario integrada

El escenario está preparado para lograr la máxima visibilidad de la audiencia en los eventos más importantes:

• Tamaño del escenario: una generosa área de actuación de 17,08 mx 8,54 m (aprox. 56 pies x 28 pies).

• Altura del escenario: fijada a una altura de visualización profesional de 2 m (6,5 pies) , incluidos 2 juegos de escaleras. La plataforma utiliza una cubierta de cubierta duradera, adecuada para uso en conciertos con mucho tráfico.

• Cobertura de marquesina: La marquesina de PVC de 343,36 m2 garantiza que todo el escenario y su valioso equipo estén protegidos de la lluvia y el sol.

Descripción general de las especificaciones técnicas
