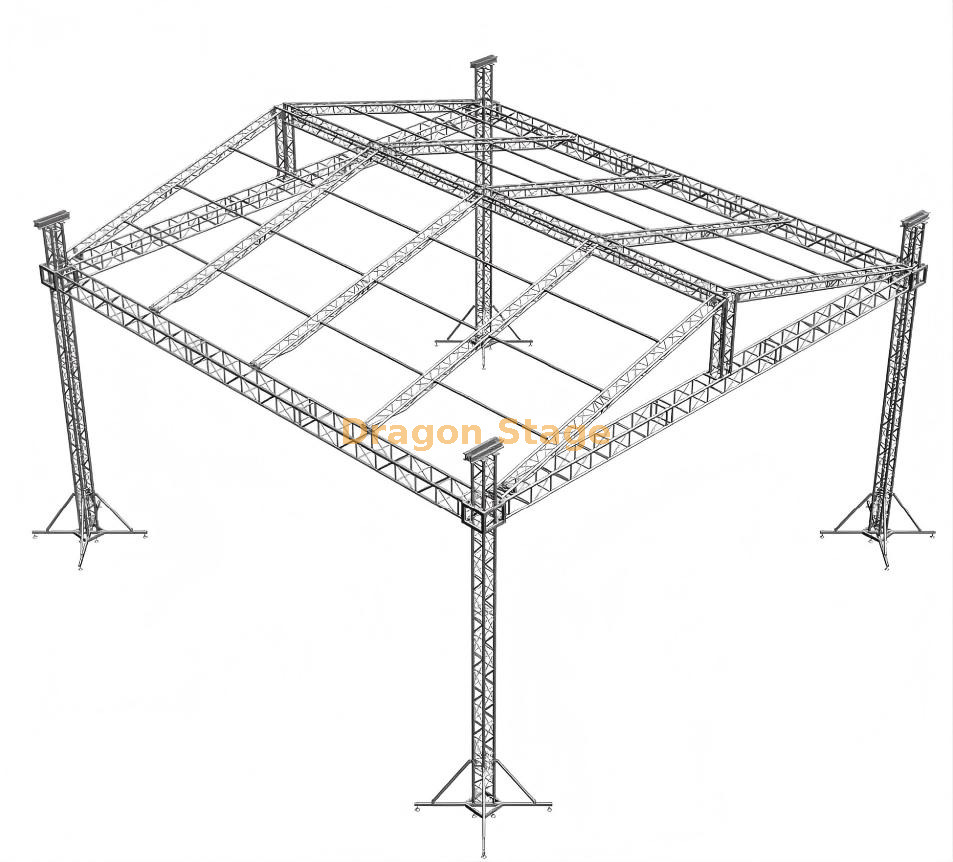

Sistema de celosía de iluminación de aluminio con techo 8x6x6m
Volumen de embalaje: 10 cbm
Peso de embalaje: 1300 kg
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 8.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 2 pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| Viga de 6.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| Pilar de 5.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| Torre de marco | Bloque de manga de espiga S | 4 pcs |
| Base de acero s | 4 pcs |
| Top Sección S | 4 pcs |
| Polipasto manual, ba05 2tons | 4 pcs |
| Sección de bisagra de espiga, altura 1m | 4 pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4 pcs |
| Estabilizador largo | 16 PCS |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | .80 m | 50 × 3.0 | CS289 × 289 | 2 pcs |
| Viga superior de 6.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| 4.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 4.20 m de armadura de escalera | 4 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 4 pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | pcs |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 4 pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 pcs |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | pcs |
| Conectar placa con abrazadera | 2 pcs |
| Aferración | 8 PCS |
| Pinza doble | 8 PCS |
| Material del dosel del techo: PVC, color azul o personalizado. | 103.36 | 1 PCS |
Sistema de iluminación profesional con armazón de aluminio de 8x6x6m y techo resistente a la intemperie
1. Introducción
Para festivales regionales, lanzamientos corporativos al aire libre y conciertos de tamaño mediano, el sistema de iluminación con armazón de aluminio de 8x6x6m es el estándar de la industria para un rendimiento confiable. Con 48 metros cuadrados de área cubierta con un espacio libre vertical sustancial de 6 metros, este sistema DragonStage está diseñado para satisfacer las rigurosas demandas de los diseñadores de iluminación profesionales y organizadores de eventos. En el sector de eventos al aire libre, el principal desafío es crear un entorno visual de alto impacto que permanezca seguro en condiciones climáticas impredecibles. Esta estructura modular de aluminio ofrece el equilibrio perfecto entre una amplia capacidad de montaje y un rápido despliegue en el sitio, sirviendo como una base versátil para cualquier espectáculo profesional.
2. Desafíos y soluciones
Uno de los principales puntos débiles para los contratistas de eventos es la naturaleza intensiva en mano de obra que supone el montaje de grandes estructuras elevadas. Las plataformas de acero tradicionales son pesadas y requieren grúas, mientras que las vigas de pequeña escala a menudo carecen de la altura para los haces de luz modernos. DragonStage resuelve esto mediante el uso de aleaciones de aluminio livianas y de alta resistencia y un sistema de elevación basado en torre. Esto permite construir la rejilla luminosa a nivel del suelo y elevarla de forma segura a 6 metros. Además, las plataformas exteriores suelen sufrir acumulación de agua en el techo durante las tormentas. Nuestra solución cuenta con una marquesina de PVC tensada con precisión y una geometría de techo inclinado que facilita la escorrentía inmediata del agua, protegiendo sus costosos equipos de iluminación y audio de daños por humedad.
3. Características y beneficios clave
El sistema de 8x6x6m está fabricado con aluminio 6082-T6 de primera calidad, que proporciona una relación resistencia-peso superior y una resistencia excepcional a la corrosión ambiental (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). Esto garantiza que los tramos horizontales de 8 metros puedan soportar parcelas de iluminación pesadas sin deformaciones significativas.
El sistema utiliza un perfil de armadura cuadrada de 290 mm o 390 mm según los requisitos de carga, con acopladores cónicos de alta precisión para un ajuste resistente a las vibraciones. Según los estándares de seguridad globales para estructuras temporales, el uso de un sistema de soporte terrestre de cuatro torres mejora significativamente la estabilidad lateral contra cargas de viento (Fuente: https://www.prolyte.com ).
Para proporcionar un entorno de producción completo, este trussing es totalmente compatible con nuestras plataformas de escenario de aluminio de altura ajustable. Estas plataformas modulares cuentan con superficies antideslizantes y altas capacidades de carga, lo que garantiza un área nivelada y de rendimiento profesional debajo de la plataforma de iluminación (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ). La altura de 6 metros está específicamente optimizada para permitir líneas de visión claras y al mismo tiempo proporcionar suficiente distancia para que los efectos de haz 'Pro Light' alcancen su máximo potencial.
4. Sección de preguntas frecuentes
P: ¿Cuál es la capacidad de carga del tramo principal de 8 m? R: El tramo estándar de 8 m puede soportar una carga distribuida de aproximadamente 600 kg a 800 kg, según la serie de truss seleccionada.
P: ¿Se puede utilizar esto en zonas costeras con fuertes vientos? R: Sí. Cuando se utiliza con nuestras placas base de alta resistencia y un lastre/cableado adecuado, el sistema está diseñado para ofrecer estabilidad ante vientos fuertes. Sin embargo, recomendamos retirar la capota si los vientos superan los 70 km/h.
P: ¿La marquesina de PVC es resistente al agua y al fuego? R: Absolutamente. Nuestras marquesinas están fabricadas con PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares de seguridad ignífugos B1.
P: ¿Cómo levantamos el techo? R: El sistema viene con bloques de manga especializados y puede operarse mediante cabrestantes manuales o polipastos eléctricos de cadena para un levantamiento sincronizado.
5. Fuerte llamado a la acción (CTA)
Lleve la producción de su evento al aire libre al siguiente nivel con una plataforma diseñada para brindar seguridad e impacto profesional. Póngase en contacto con el equipo de ingeniería de DragonStage para obtener una cotización personalizada sobre el sistema de iluminación con armazón de aluminio de 8x6x6m. Descargue nuestras especificaciones técnicas hoy y comience a planificar su próximo festival con confianza.
