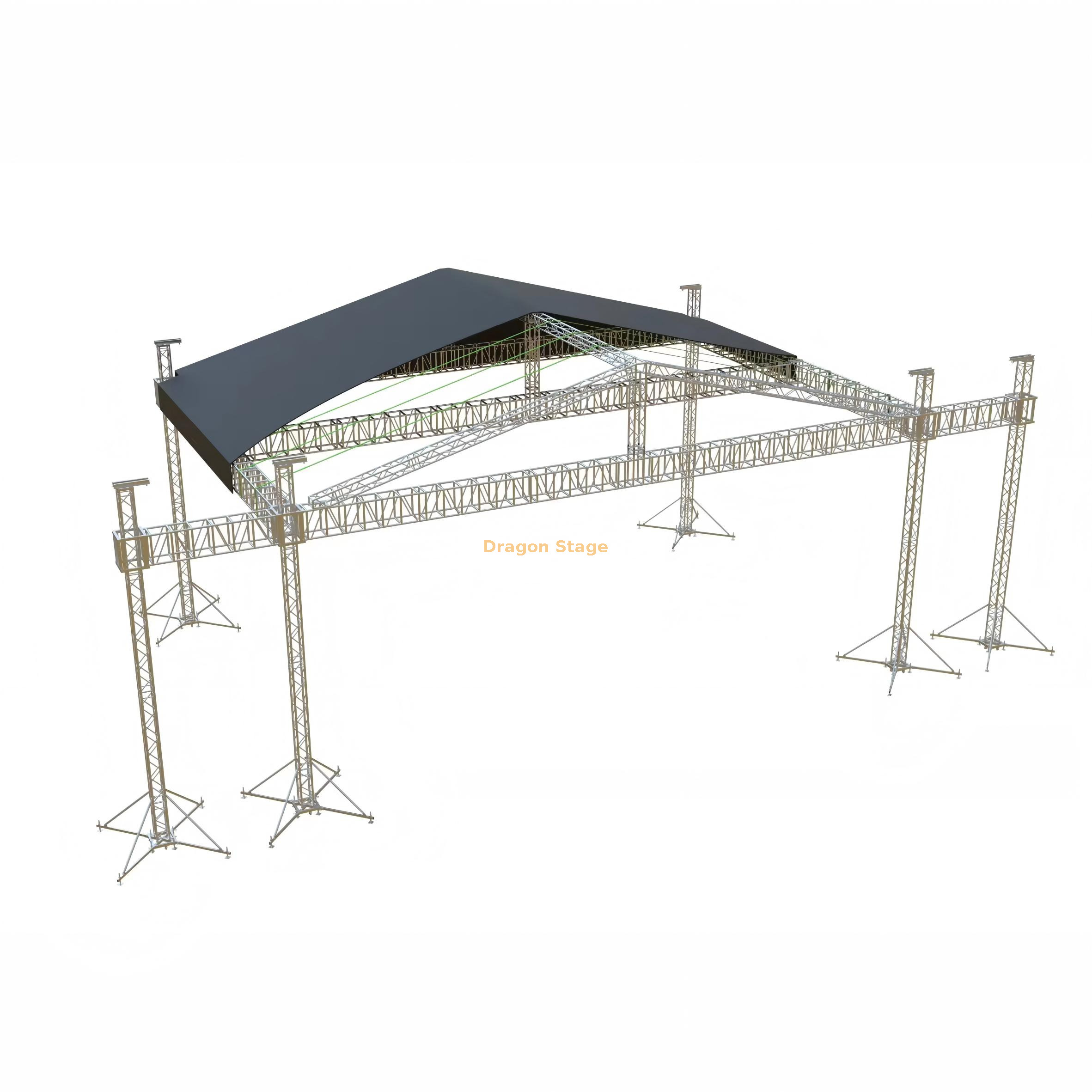

Estructura de armadura de escenario con marco de aluminio para conciertos al aire libre Trade Assurance para eventos de espectáculos 20x16x9m
peso del embalaje: 3800kg
Volumen de embalaje: 35cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 20.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 18 piezas |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 3 piezas |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Viga de 16.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 10 por ciento |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 2 piezas |
| Pilar de 8.00 m | 4 sets | 3.00 m | 50x3.0 | CS350 × 350 | 8pcs |
| 2.00 m | 50x3.0 | CS350 × 350 | 4pcs |
| 1.00 m | 50x3.0 | CS350 × 350 | 0pcs |
| Torre de marco | Bloque de manga de espiga M | 4pcs |
| Base de acero m | 4pcs |
| Top Sección M | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 2.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Haz superior de 16.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 5pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 10.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 10.20 m de armadura de escalera | 14 conjuntos | 3.00 m | 50 × 3.0 | CL30,289*50 | 42pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 14 por ciento |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 1 por ciento |
| Conectar placa con abrazadera | 3 piezas |
| Aferración | 28pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 480.16 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 2,00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Pilar de 8.00 m alas | 2 conjuntos | 3.00 m | FALSO | CS350 × 350 | 4pcs |
| 2.00 m | FALSO | CS350 × 350 | 2 piezas |
| 1.00 m | FALSO | CS350 × 350 | 0pcs |
| Torre de alas | Bloque de manga de espiga M | 2 piezas |
| Base de acero m | 2 piezas |
| Top Sección M | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
Estructura de aluminio del braguero de la etapa del marco del concierto al aire libre de la garantía comercial los 20x16x9m
1. Introducción
Para actuaciones a nivel de estadio y festivales internacionales importantes, la escala del escenario define el impacto del espectáculo. El armazón de escenario con estructura de aluminio para conciertos al aire libre de 20x16x9m de DragonStage es un titán de la ingeniería de eventos y proporciona 320 metros cuadrados de espacio cubierto para presentaciones. Esta estructura está diseñada para albergar enormes plataformas de iluminación, amplias paredes LED y complejos conjuntos de audio necesarios para giras de talla mundial. A medida que los organizadores de eventos enfrentan una presión cada vez mayor para ofrecer experiencias 'más grandes que la vida' manteniendo estrictos protocolos de seguridad, este enorme marco de aluminio sirve como una base confiable y de alta capacidad que cierra la brecha entre una visión creativa ambiciosa y la realidad estructural.
2. Desafíos y soluciones
El principal desafío con un tramo de 20 metros es gestionar la 'deflexión', es decir, el hundimiento natural del metal bajo su propio peso y el peso del equipo. Las armaduras estándar a menudo fallan con este ancho, razón por la cual DragonStage utiliza perfiles de aluminio reforzados y resistentes que mantienen una línea horizontal rígida incluso bajo carga máxima. Además, los eventos al aire libre a gran escala son muy susceptibles a los vientos fuertes; un techo de 9 metros de altura actúa como una importante vela de viento. Nuestra solución implica un sistema de lastre integrado y un diseño de soporte de suelo de múltiples torres que ancla la estructura firmemente. Al utilizar protocolos de garantía comercial, también solucionamos la ansiedad logística de los compradores B2B internacionales, garantizando que los componentes diseñados con precisión lleguen al sitio exactamente como se especifica.
3. Características y beneficios clave
Construido con aleación de aluminio 6082-T6 de grado aeroespacial, este sistema de 20x16x9m ofrece el más alto nivel de integridad estructural y resistencia a la corrosión disponible en el mercado (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). Esto garantiza que el marco pueda soportar los rigores del montaje repetido en climas variados, desde regiones costeras húmedas hasta llanuras secas del interior.
El sistema está construido alrededor de una arquitectura de conexión de pernos de alta resistencia, lo que proporciona una unión más rígida y de sensación permanente que los sistemas de espiga más pequeños, algo esencial para tramos de esta magnitud. Para garantizar la seguridad tanto de los artistas como de la audiencia, la estructura cumple con los más estrictos estándares internacionales de montaje para estructuras temporales al aire libre (Fuente: https://www.prolight-sound.com ).
Para respaldar el rendimiento físico, el trussing está diseñado para ser perfectamente compatible con nuestras plataformas de escenario modulares. Estas plataformas cuentan con altas capacidades de carga y alturas ajustables, lo que permite la creación de escenarios escalonados o superficies planas en terrenos desafiantes (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ). Esta sinergia permite a los gerentes de producción controlar la iluminación y el sonido mientras construyen simultáneamente el piso, optimizando la ruta crítica del programa del evento.
4. Sección de preguntas frecuentes
P: ¿Cuál es el beneficio de Trade Assurance para este producto? R: Trade Assurance protege su inversión al garantizar que la calidad del producto y los plazos de envío cumplan con los estándares contractuales acordados, lo que brinda tranquilidad para transacciones internacionales de alto valor.
P: ¿Puede el tramo de 20 m admitir pantallas LED suspendidas en el centro? R: Sí, los perfiles de armadura de alta resistencia de 400 x 600 mm o más están diseñados para soportar cargas puntuales centralizadas, aunque nuestros ingenieros deben aprobar un plan de montaje específico.
P: ¿Se requiere una grúa para el montaje? R: Si bien los componentes se pueden manejar a mano, recomendamos utilizar una grúa pequeña o torres de elevación especializadas para los pilares de 9 m y las secciones transversales de 20 m para garantizar la seguridad y la eficiencia.
P: ¿El sistema incluye el dosel del techo? R: Sí, se incluye una cubierta de PVC de calidad profesional, ignífuga e impermeable, diseñada específicamente para las dimensiones de 20 x 16 m.
5. Fuerte llamado a la acción (CTA)
Construya su próximo evento histórico sobre una base de fortaleza y seguridad. Póngase en contacto con el equipo de ingeniería de DragonStage hoy para personalizar su estructura de celosía de aluminio de 20x16x9m. Descargue nuestros informes técnicos de carga y comience a planificar su producción más ambiciosa hasta el momento.
