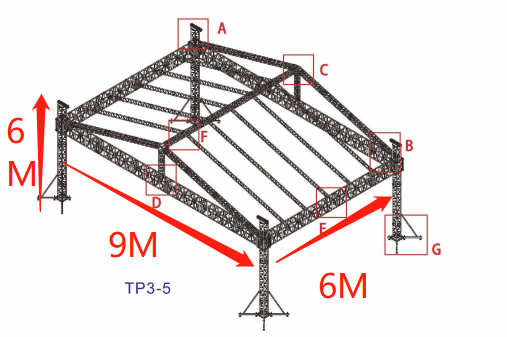

Spigot Box Truss Roof 9x6x6m 4 Pilares con Techo
peso: 1400kg
Volumen: 11 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 9,00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| Viga de 6.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| Pilar de 5.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| Torre de marco | Bloque de manga de espiga S | 4 pcs |
| Base de acero s | 4 pcs |
| Top Sección S | 4 pcs |
| Polipasto manual, ba05 2tons | 4 pcs |
| Sección de bisagra de espiga, altura 1m | 4 pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4 pcs |
| Estabilizador largo | 16 PCS |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | .90 m | 50 × 3.0 | CS289 × 289 | 2 pcs |
| Viga superior de 6.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 2 pcs |
| 4,70 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| 1.70 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 4,70 m de armadura de escalera | 4 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 4 pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | pcs |
| 1.70 m | 50 × 3.0 | CL30,289*50 | 4 pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 pcs |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | pcs |
| Conectar placa con abrazadera | 2 pcs |
| Aferración | 8 PCS |
| Pinza doble | 8 PCS |
| Material del dosel del techo: PVC, color azul o personalizado. | 114.66 | 1 PCS |
Sistema profesional de techo tipo celosía tipo caja con espiga de 9x6x6m con soporte de suelo de 4 pilares
1. Introducción
En el exigente mundo de la producción de eventos al aire libre, la eficiencia del montaje y la fiabilidad de la estructura son los dos pilares del éxito. El sistema de techo Spigot Box Truss de 9x6x6m de DragonStage está diseñado para organizadores profesionales que requieren un entorno de montaje de alta capacidad con un cronograma de implementación rápido. Con un área cubierta de 54 metros cuadrados y un imponente espacio libre vertical de 6 metros, este sistema está optimizado para conciertos de tamaño mediano, activaciones corporativas y festivales regionales. Al utilizar un sistema de conexión de espiga (cónica) de alta precisión, esta armadura de techo minimiza el trabajo de ensamblaje y al mismo tiempo maximiza la rigidez estructural, proporcionando una base segura y elegante para cualquier espectáculo profesional.
2. Desafíos y soluciones
Uno de los principales desafíos para los equipos de eventos es el cuello de botella del 'tiempo de llegada al escenario'. El armado de pernos tradicional requiere múltiples herramientas y mucho más tiempo para alinear y asegurar, lo que puede ser crítico durante los cambios estrictos en festivales. DragonStage resuelve esto con un diseño de armazón tipo caja con espiga que permite un ensamblaje sin herramientas y solo con un martillo, lo que reduce drásticamente las horas de instalación. Otro problema común al aire libre es la acumulación de agua; Un techo plano puede convertirse en un peligro para la seguridad durante las fuertes lluvias. Nuestro sistema de 9x6x6m presenta una geometría de techo inclinado y PVC de alta tensión que garantiza la escorrentía inmediata del agua. Además, para eventos celebrados en terrenos no pavimentados, nuestro sistema de 4 pilares incluye gatos niveladores ajustables de alta resistencia para garantizar un soporte perfectamente vertical y estable en cualquier superficie.
+1
3. Características y beneficios clave
El sistema de 9x6x6m está fabricado con una aleación de aluminio premium 6082-T6. Este grado es el estándar de oro internacional para estructuras temporales debido a su excepcional resistencia a la tracción y resistencia natural a la oxidación ambiental, lo que garantiza que la plataforma siga siendo un activo profesional a largo plazo (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
La estructura utiliza un diseño modular de soporte en el suelo. Esto permite ensamblar la rejilla horizontal del techo a la altura de la cintura, donde los técnicos pueden instalar de forma segura las luces, el audio y el cableado antes de izar toda la rejilla hasta su vértice de 6 metros. De acuerdo con las pautas de seguridad de la industria para estructuras temporales para eventos, este método de soporte en el suelo reduce significativamente los riesgos asociados con el trabajo en altura (Fuente: https://www.prolight-sound.com ).
Este trussing también está diseñado para una sinergia perfecta con nuestras plataformas modulares de escenario de aluminio. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, lo que proporciona una base estable que coincide con el nivel profesional de la plataforma aérea (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Por qué elegir un armazón de espiga en lugar de un armazón de perno? R: Las conexiones de espiga son mucho más rápidas de ensamblar y brindan una mejor resistencia a la vibración, lo cual es ideal para giras y configuraciones frecuentes.
P: ¿Este tramo de 9 m puede soportar pantallas LED pesadas? R: Sí. El perfil de celosía tipo caja está diseñado para aplicaciones de alta resistencia. Sin embargo, recomendamos un enfoque de carga distribuida; consulte nuestras tablas técnicas para conocer los límites de peso específicos.
P: ¿La marquesina de PVC es ignífuga? R: Absolutamente. Nuestras marquesinas están hechas de PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares de seguridad contra incendios B1.
P: ¿Cómo levantamos los pilares de 6 metros? R: El sistema utiliza bloques de manga especializados y puede operarse con cabrestantes manuales o polipastos eléctricos de cadena para un levantamiento sincronizado.
5. Fuerte llamado a la acción (CTA)
Asegúrese de que su próxima producción se base en una base de ingeniería profesional y rápida eficiencia. Póngase en contacto con el equipo de ingeniería de DragonStage para obtener una cotización personalizada sobre el sistema de techo con armazón tipo caja Spigot de 9x6x6m. Descarga nuestras especificaciones técnicas hoy y comienza a planificar tu próximo festival con absoluta confianza.
