Peso de embalaje:
Volumen de embalaje:
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 14.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 3 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 14.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 11.00 m | 6 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 18 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 6 piezas |
| Base de acero s | 6 piezas |
| Top Sección S | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 1.40 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Viga superior de 14.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 7.20 m haz oblicuo | 6 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| Correo de escalera de 7.20 m | 10 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 20pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 1 por ciento |
| Conectar placa con abrazadera | 3 piezas |
| Aferración | 20pcs |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 308.56 | 1 por ciento |

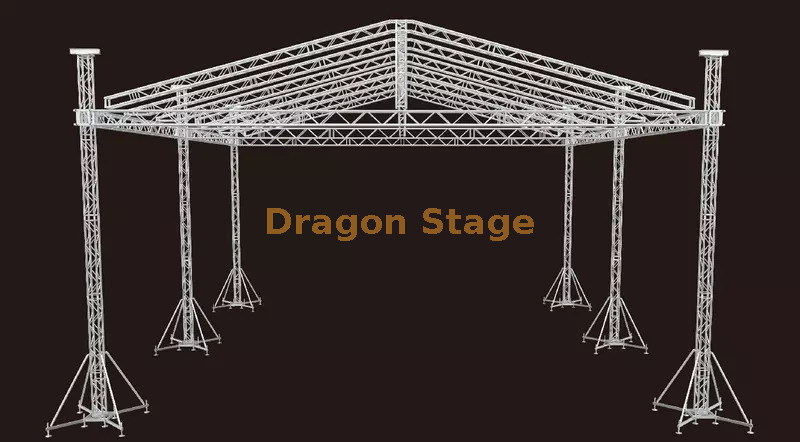

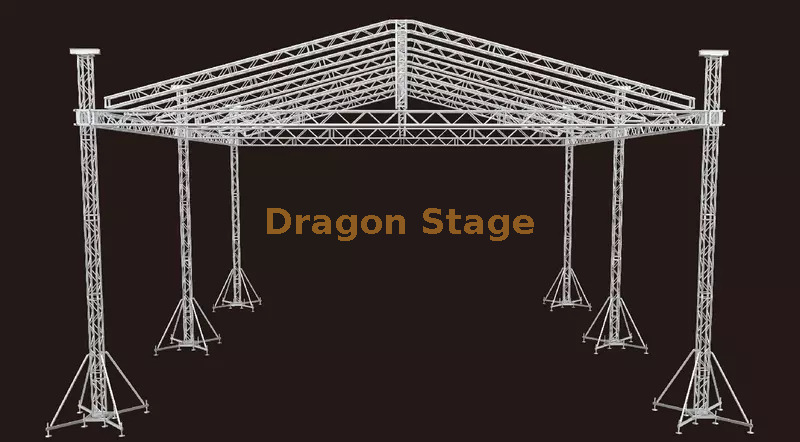

Sistema de armazón de iluminación y marco de escenario de aluminio de 6 pilares de alta resistencia de 14x14x12m
1. Introducción
Para los grandes festivales y producciones en gira a gran escala, el espacio vertical y el espacio horizontal son los dos factores más críticos en el diseño del escenario. La estructura de armazón de aluminio para escenario de 14x14x12m de DragonStage es una solución de ingeniería de primer nivel diseñada para dominar el horizonte de cualquier evento al aire libre. Con una imponente altura de 12 metros y una enorme área cubierta de 196 metros cuadrados, este sistema de 6 pilares proporciona el volumen estructural necesario para parcelas de iluminación complejas, pantallas LED de múltiples capas y sistemas de audio pesados. A medida que los organizadores de eventos buscan experiencias más inmersivas 'estilo estadio', este marco resistente garantiza que su producción tenga la capacidad superior para soportar incluso a los ciclistas técnicos más ambiciosos.
2. Desafíos y soluciones
El principal desafío de un tramo libre de 14 metros es gestionar la deflexión estructural y la estabilidad lateral en alturas extremas. Una plataforma estándar de 4 pilares a menudo alcanza su límite de seguridad en estas dimensiones, especialmente bajo fuertes cargas de viento. DragonStage resuelve esto utilizando una configuración de 6 pilares (6 torres), que aumenta drásticamente la capacidad de carga de la estructura y proporciona un soporte esencial en la mitad del tramo. Otro problema para las construcciones grandes es el riesgo de seguridad asociado con el trabajo elevado. Nuestra solución presenta un sistema modular de bloques de cubierta que permite ensamblar y montar toda la rejilla del techo de 14x14 m a nivel del suelo. Luego, esta rejilla se eleva a su altura máxima de 12 metros mediante motores eléctricos sincronizados, lo que garantiza una configuración segura, eficiente y precisa.
3. Características y beneficios clave
Este sistema está fabricado con una aleación de aluminio 6082-T6 de grado aeroespacial, que ofrece la relación resistencia-peso más alta de la industria y protección natural contra la oxidación en ambientes exteriores húmedos (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). Esto garantiza que la estructura siga siendo un activo seguro y profesional durante años de giras continuas.
El diseño de 6 pilares no sólo añade resistencia sino que también permite la integración de 'puntos de vuelo' dedicados para altavoces line array pesados y pantallas laterales sin comprometer la integridad del techo principal. Según los estándares internacionales de ingeniería para estructuras temporales, un sistema de soporte terrestre de 6 torres proporciona una resistencia superior a las fuerzas de 'torsión' durante las ráfagas de viento en comparación con los diseños tradicionales de 4 torres (Fuente: https://www.prolight-sound.com ).
Además, el tamaño de 14x14m es perfectamente compatible con nuestras plataformas modulares de aluminio para escenarios. Estas plataformas cuentan con superficies antideslizantes de 18 mm y patas ajustables de alta resistencia, lo que proporciona una base estable para los artistas que se alinea con la enorme plataforma aérea (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ). Esta sinergia garantiza que cada elemento del escenario, desde el suelo hasta el vértice de 12 m, funcione en armonía mecánica.
4. Sección de preguntas frecuentes
P: ¿Por qué elegir 6 pilares en lugar de 4 para este sistema de 14x14m? R: El diseño de 6 pilares proporciona un soporte crítico en el punto medio para los tramos de 14 m, lo que permite capacidades de peso significativamente mayores para la iluminación y las paredes LED, al tiempo que aumenta la estabilidad general del viento.
P: ¿Esta estructura puede soportar altavoces line array? R: Sí. La configuración de 6 pilares es ideal para agregar alas en voladizo o usar las torres laterales para elevar sistemas de audio pesados.
P: ¿La altura de 12 m es ajustable? R: El sistema de torre es modular; Si bien 12 m es la altura máxima recomendada para esta serie, se puede operar de forma segura a alturas más bajas según los requisitos del lugar.
P: ¿Se incluye la marquesina de PVC para techo? R: Sí, se proporciona una marquesina de PVC impermeable, ignífuga y de calidad profesional, diseñada específicamente para las dimensiones del marco de 14x14 m.
5. Fuerte llamado a la acción (CTA)
Lleve su producción al siguiente nivel con una estructura construida para un rendimiento de élite y seguridad absoluta. Póngase en contacto con el equipo de ingeniería de DragonStage para una consulta personalizada sobre el sistema de armazón de 6 pilares de 14x14x12m. Descargue hoy nuestras tablas de carga detalladas y comience a planificar su evento más ambicioso hasta el momento.
