peso del embalaje: 3500kg
Volumen de embalaje: 26 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 14.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 3 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 5.00 m | 6 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| haz cubo | Spigot Cube 389x389 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 6 piezas |
| Base de acero s | 6 piezas |
| Top Sección S | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 1.40 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Viga superior de 12.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 7.20 m haz oblicuo | 6 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| Correo de escalera de 7.20 m | 8 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 16 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 1 por ciento |
| Conectar placa con abrazadera | 3 piezas |
| Aferración | 16 piezas |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 274.96 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Manga de alas de 10,00 m. | 4 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 5.00 m alas | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de alas | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
peso del embalaje: 2800kg
Volumen de embalaje: 19cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 45 pcs |
| 1.22m abrazadera en el escenario | 54 PCS |
| 2.44m abrazadera en el escenario | 50 pcs |
| soportar con un tubo extensible | 60 pcs |
| Base ajustable | 60 pcs |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | ajustable a la altura de la etapa | 2 pcs |

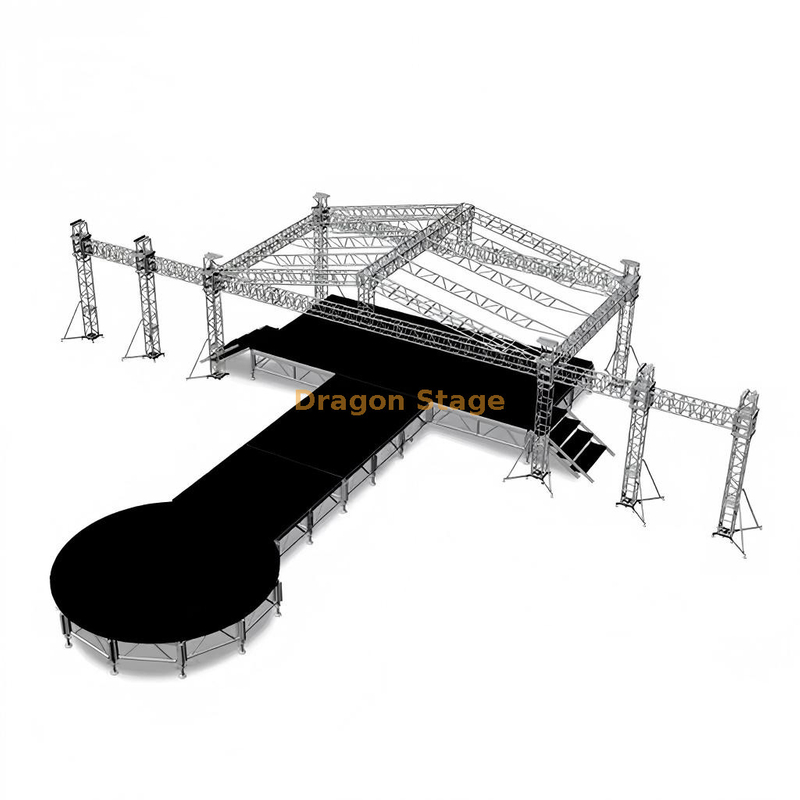

Armazón de iluminación de iglesia de aluminio cuadrado profesional de 14x12x6m con alas de audio y LED integradas
1. Introducción
Los entornos de adoración modernos exigen capacidades de producción sofisticadas que rivalizan con las salas de conciertos profesionales. El armazón de iluminación para iglesias de aluminio cuadrado de 14x12x6m de DragonStage es una solución especialmente diseñada para integrar iluminación, videowalls LED de alta definición y sistemas de audio de matriz lineal en una estructura única y cohesiva. Con alas dedicadas de 7 m para pantallas LED y estabilizadores de 3 m para audio, este sistema proporciona el espacio vertical y horizontal necesario para experiencias de adoración inmersivas. Para los directores técnicos de las iglesias, el desafío suele ser encontrar un sistema que ofrezca una alta capacidad de carga sin sacrificar los requisitos estéticos y de seguridad de una instalación interior permanente o semipermanente.
2. Desafíos y soluciones
Una de las principales dificultades en la producción de iglesias es el aspecto 'desordenado' de los múltiples soportes independientes para parlantes, pantallas y luces. Esto no sólo desperdicia espacio sino que crea múltiples puntos de posible falla. DragonStage resuelve esto proporcionando una rejilla de celosía cuadrada unificada y resistente que gestiona los tres elementos simultáneamente. La seguridad es una preocupación primordial, especialmente en los espacios de reunión públicos; Nuestro equipo de ingeniería utiliza bloques de esquina reforzados y estabilizadores de ala especializados para manejar la carga descentrada de voladizos de arreglo lineal de 3 m. Además, la naturaleza modular de nuestros componentes de aluminio permite la instalación en instalaciones con acceso limitado, ya que cada pieza puede transportarse manualmente a través de puertas dobles estándar antes de ensamblarse en la plataforma final a gran escala.
3. Características y beneficios clave
El sistema de 14x12x6m está construido con aluminio 6082-T6 de alta calidad, que ofrece la mayor relación resistencia-peso para aplicaciones estructurales en interiores (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). Esto garantiza que el tramo principal de 14 m pueda soportar una densa variedad de luces de cabeza móviles y efectos de escenario especializados sin comprometer la integridad estructural.
Una característica destacada es el diseño de dos alas. Las alas de la pantalla LED de 7 m están diseñadas con miembros horizontales reforzados para soportar el peso significativo de los paneles de video de alta resolución. Al mismo tiempo, las alas de audio de 3 m se colocan para proporcionar una cobertura acústica óptima para la congregación. Según los estándares de la industria para montajes teatrales, mantener un centro de gravedad equilibrado es esencial cuando se utilizan alas en voladizo para evitar la torsión estructural (Fuente: https://www.plasa.org ).
La superficie del escenario debajo de este equipo es igualmente robusta y utiliza nuestras plataformas modulares de aluminio que cuentan con un acabado profesional antideslizante adecuado tanto para oradores como para intérpretes musicales (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ). Este enfoque de sistema total garantiza que los fundamentos visuales, auditivos y físicos del escenario de la iglesia estén perfectamente sincronizados.
4. Sección de preguntas frecuentes
P: ¿Las alas de audio de 3 m pueden admitir cualquier marca de line array? R: Sí, el voladizo de 3 m está diseñado con puntos de montaje universales, aunque recomendamos proporcionar las especificaciones de peso de su altavoz a nuestros ingenieros para una verificación final.
P: ¿El truss está disponible en acabado negro para ocultarlo del público? R: Absolutamente. Ofrecemos recubrimiento en polvo profesional en negro mate u otros colores personalizados para garantizar que la estructura se combine perfectamente con la arquitectura de su iglesia.
P: ¿Cómo se eleva la rejilla de 6 m de altura? R: El sistema se puede configurar con torres de cabrestante manual o polipastos eléctricos de cadena, según la frecuencia de uso y el presupuesto.
P: ¿Las alas de las pantallas LED son ajustables? R: Las alas de 7 m son modulares; se pueden colocar en varios puntos a lo largo de las torres principales para adaptarse a diferentes tamaños de pantalla y relaciones de aspecto.
5. Fuerte llamado a la acción (CTA)
Transforme su santuario en un espacio de adoración de clase mundial con una estructura diseñada para el ministerio moderno. Póngase en contacto con el equipo de ingeniería de DragonStage para obtener su solución personalizada de vigas para iglesia. Descargue nuestras especificaciones detalladas hoy para ver cómo el sistema de 14x12x6m se puede adaptar a los requisitos específicos de su lugar.
